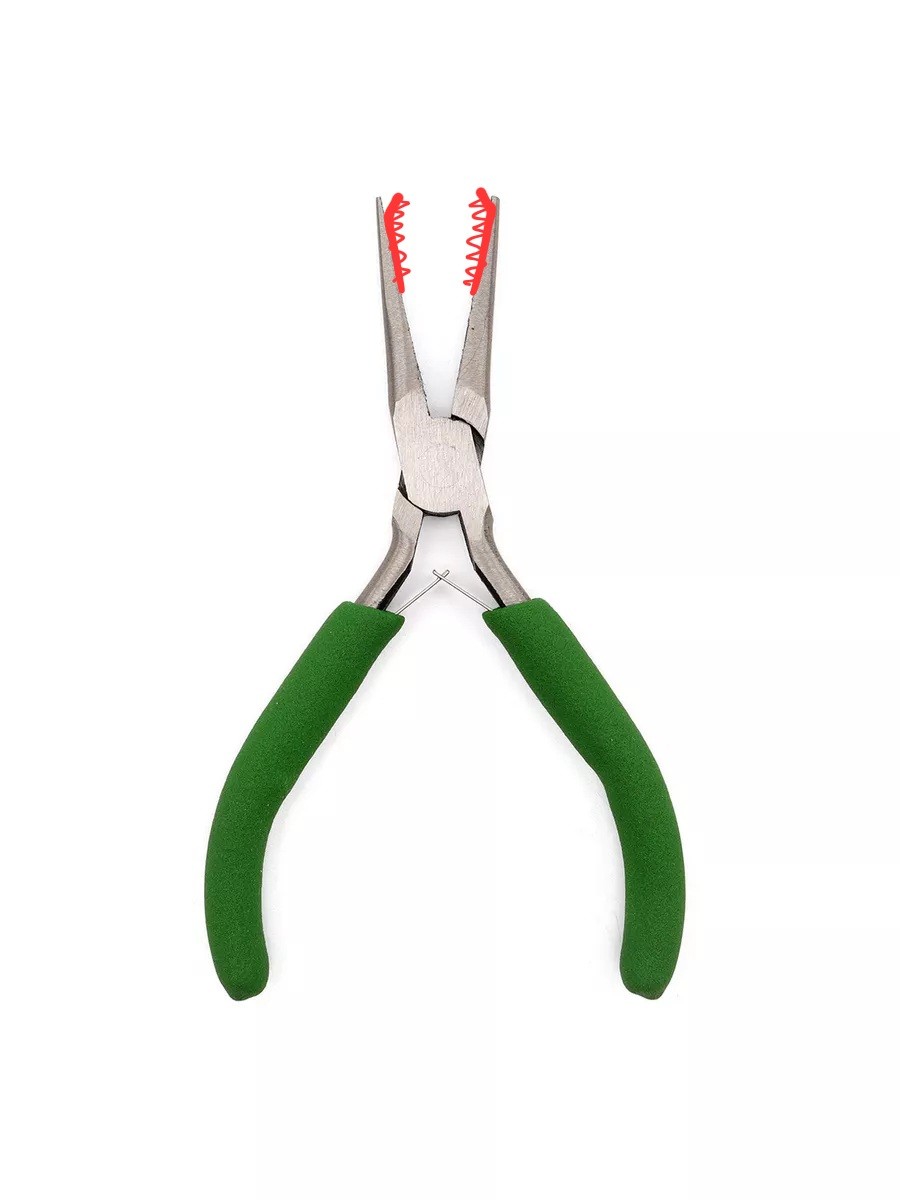

Какой-нибудь универсальный привод для стриперов-обжимок? Стягивать ручки трапецеидальным винтом зажатым в шуруповерт?
Ну и к 3д принтеру паяльник прикрутить заправив вместо прутка припой.
https://www.youtube.com/shorts/XNFidKrIaa0
https://www.youtube.com/watch?v=SCjmsM01NTU
Мне бы монтажный столик с такими щупальцами только иглы-шупы на конце подпружиненые. И МНОГО тахих щупалец. С фиксаторами... ммм..
Как такое вообще искать?
Задачи - "поцыента" на стол и тыкать в него везде ради реверс-инжиниринга или просто баловаться запуская куски устройств.
>Стягивать ручки трапецеидальным винтом зажатым в шуруповерт?
Но нахуя это медленное говно, если есть божественный пневмоцилиндр?
По скорости нужно поэкспериментировать со шпилькой и обычным шуруповертом насколько все плохо.
Имеет смысл такой инструмент покупать или лучше по старинке в разрыв?
Как токовые клещи реагируют например на ток с высокими пульсациями (пару сотен мВ)?
У меня есть щуп для ослика hantek cc65, меряю ими драйвера разные. Нормально показывает ток от 50 ма. Токовые клещи от 1 Ампера, у меня uni t, использую для машин и стиралок и другой бытовой.
Малые токи меряют осликами и очень дорогими токовыми щупами для ослика. Потому разрывай цепь, такой прибор не окупается никак.
Бляяя. Т.е я небольшие токи не смогу мерять?
Вся суть, в том, что мне бы хотелось измерять безразрывно где это вообще можно. Плюс бывают штуки которым не нравится появление сопротивления шунта в цепи питания. Пусть и низкоомного.
Печаль конечно. Подумаю над самодельной йобой какой-нить тогда. На базе мультиметра или осциллографа.
HDO1000 и HDO4000 по два или четыре канала. Заявлен новый чип АЦП на 12 бит. Входа логического анализатора нет, но имеющиеся аналоговые функции поддерживают.
Про взлом пока ничего неизвестно, но в опциях есть платный апгрейд.
Jiutian уже выставил 4000 версию на али. Но дорого очень.
В период постапока нет не будет ничего лучше дидового аналогового гроба.
кт315-х СССР сделал больше калашей. Неубиваемые, а если убил, то всегда найдешь новый из мешка.
Это те микросборки которые ПРОСТО заменяются дискретными элементами, ты хотел сказать?
https://www.drive2.ru/b/852917/
>кт315-х СССР сделал больше калашей
Ага. И ни один из них по характеристикам не походил на другой такой же, лол.
ничо ты не понимаешь, это хитрый план, чтобы из ведра транзисторов можно было выбрать несколько с любыми нужными параметрами /s
Для таких задач даже оверкил.
Что-нибудь не дороже 800р пойдёт.

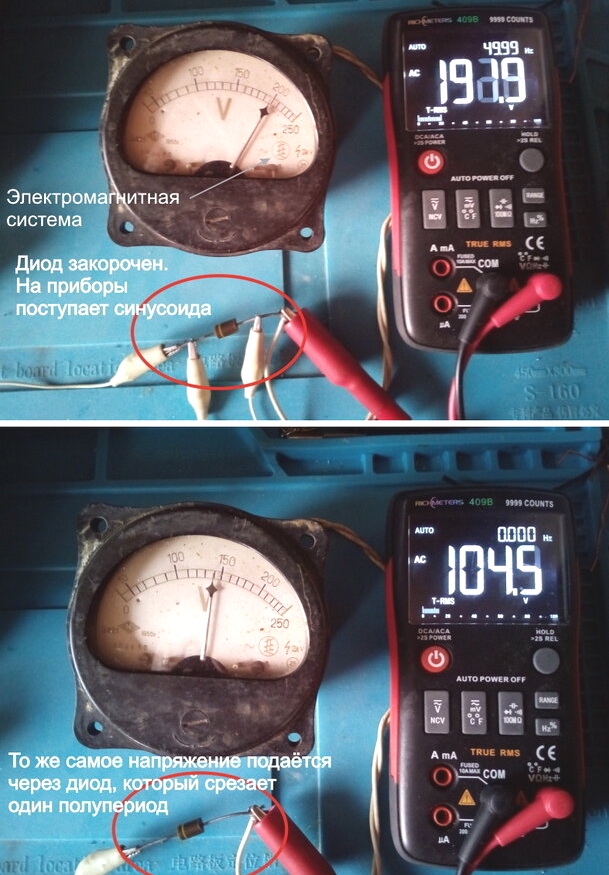

Идеальный альтернативный вариант - дидовый аналог(тобишь стрелка) с лохито за 500р.
Годами будет лежать - похуй. Можно даже без батарейки юзать.
У китайцев просто сейчас аттракционы невиданной щедрости, я прогуглил, что в предыдущем треде всплывало, и нашёл AN870 за полторашку на Али, а RM111 — за 1100, меня как-то жаба не давит докинуть.
А, дедометр — идея хорошая. Но они же здоровые, блджад, как пельмень, и батарейка им для прозвона иногда нужна крайне специфическая (а что-то мне подсказыват, что типовой для меня задачей будет именно прозвон). Наверное попробую на работе глянуть, если найдётся лишний для меня, забытый в глубинах подвалов, и забесплатно, то вопрос решён. А если нет — то оттирать очередной Ц4328 от поролона как-то шишка не стоит.
Есть, конечно, красавец-пикрил неподалёку, но как представлю амбрэ от его винтажного чемоданчика...
>У китайцев просто сейчас аттракционы невиданной щедрости
Знаем мы их аттракционы. В 90% фейкоскидки.
> они же здоровые, блджад, как пельмень
Вполне нормальные. Особенно под твои задачи. Вообще, для дома норм. А вот если таскать, то тут конечно не очень.
И не нужно блять гнаться за антикварной хуйнёй с этими ещё чраными деревянными чумоданами.. Возьми обычную рабочую лошадку из 80-х, типа ц4315. Никакой ёбли с батарейками. Легко находится квадратная батарея или ставиться хоть убитый 18650акб и зватит его заряда на много лет. Свободно можно найти без всяких паралонов на морде.
Ну а если за бесплатно...., то тут вообще каеф, топовый вариант.
Про фейкоскидки я бы и сам узнать хотел, может у кого-то в голове отложилось, сколько эти приборы в дикой природе стоят?
Кстати, есть ещё вариант с современным китайским стрелочником, которые внезапно дешевле дедовских кирпичей с Авиты. Их не то чтобы совсем с говном мешают, но запашок в интернетах стоит вполне однозначный.
Возьми AN870, ахуенный мультиметр, там дохуя щупов и термопара.
>Кстати, есть ещё вариант с современным китайским стрелочником, которые внезапно дешевле дедовских кирпичей с Авиты
Во-первых, не дешевле. Цешку можно за 300р взять например. Ты купишь этот китаекал за 300р?
Во-вторых, забудь. То что у тебя на пике - дерьмо говна по ВСЕМ параметрам. Особенно современные, что продают сейчас.
Если найдёшь дешево (типа рублей 200) старую версию (возрастом 12+ лет), то тогда ещё можно было бы подумать. Но ты не найдешь скорее всего. Да и не нужно оно.
Единственная причина по из-за которой его можно было бы взять - его маленькость. И то, не забываем, что это при условии: "не дорого" + "старая версия".
Сможешь, есть специальные клещи для малых токов
Берешь шунт на 10-100 мОм и измеряешь падение напряжения.
В идеале надо проверить сопротивление шунта чем-нибудь четырехпроводным.
Или какую-нибудь микросхему специализированную, щас даже китайские есть.
>мне бы хотелось измерять безразрывно где это вообще можно.
>Берешь шунт на 10-100 мОм и измеряешь
А ты не очень умный у мамки вырос, да?
репост из прикрепа
Uni-t 1310, там 32в 10А.
Будет достаточно. Главное, за что тут платить, это цифровая настройка, которая не сбивается и 3 ячейки памяти.
https://instruments.uni-trend.com/power-supplies/997.html
Закажи с алика или где дешевле.
А цифровые крутилки-нажималки удобные? Привыкаются?
Имхо: Дисплей должен всегда показывать текущее состояние, доп функции ненужны, для доп функций нужен доп дисплей. Крутилки-нажималки только усложняют процесс. Напряжение устанавливается и так, ток - закорачиваешь и устанавливаешь максимум. Что-то мне не нравится. Я привык к двум крутилкам для настройки, грубой и точной. Но те блоки питания старые и тяжёлые. Я не знаю. Может и удобно после того как привыкнешь.
>Я очень хочу
Owon P4305, очевиден. Не нарадуюсь с момента покупки.
Он стоит 10 тысяч даже на али. Зато дисплей лучше, все сразу показывает.
Я всё же думал в сторону простого не цифрового источника, с крутилками грубой (и точной, необязательно) настройки. Просто не плохого качества это всё.
Просто либо покупаешь дженерик ЛБП на али тыщи за 3,5 - это будет неплохой, простой импульсный ЛБП. Либо можешь собрать сам например на основе лм317 и тройки транзисторов. Это будет простой линейный ЛБП. Каефа поболее конечно от самоделки.
>>508354
Если берёшь импульсный, то там как правило будут крктилки энкодеры. В недорогих ЛБП они говняненькие. Поэтому советую доплатить и взять с памятью и кнопками. Так сучественно продлиться жизнь регуляторов управления. Плюс если ты пользуешься постоянно парой напряжений/токами, то ещё и много быстрее будет. Например починяя телефоны, ьебе в основном нужны пара напряжений и ты можешь мгновенно кнопкой переключать туда сюда.
>>508362
Аналоговый линейный источник сейчас не делают недорогой и дешёвый. потому что внезапно это дорого. Либо будет просто УБЕР говнина, либо ДОРОГО. Так что если чистый линейный аналог, то рили лучше, проще и дешевле собрать самому.
Алсо можно посмотреть фирмочку KORAD на али. Неплохие лбп.
K3010D с третьей пикчи это уберговнина? Всего 3 тысячи против 6 и более у цифровых.
Смотря для чего тебе. Если все эти пульсации не важны, т.е например для зарядки акб и питать всякие "лампочки" - то норм. Если что-то типа питать всякие чувствительные устройства то не очень.
Ардуину/стм запитать, какие-нибудь моторчики и светодиоды, паяльник может быть, может какие-то нагревательные-охладительные элементы.
Я всё такие возьму K3010D потому что в джва раза дешевле.
Для этого хватит.
Блок далеко не топ. Но с твоим бюджето выбора особо нет.
Korad на первое время хватит.
Почему я тебе говорил про крутилки, потому что сам это прошел.
Заебало крутить 5в на 3.3в, потом на 12 или 7.4.
Ебать рубль наебнулся, я его за 5700 брал. Что за хуйня?
Korad ka3010d даже на али 10к стоит. Хз что там у них наебнулось. В остальном я больших скачков не видел.
> Заебало крутить 5в на 3.3в, потом на 12 или 7.4.
И вот за это ещё три тыщи переплачивать? Это ж делается заменой переменного резистора на набор постоянных.
В качестве рабочего мультиметра кип овцы пойдеть?
У меня есть такой, спрашивай ответы, могу тебе видео снять.
Проблемы :
1. Прошивку получать только напрямую с мейла в Owon, ждать долго.
2. Мультиметр там медленный.
Это дерьмо говна. Лучше возьит отдельно маня-метр и скоп типа синего фринси (сорта)
>Лучше возьит отдельно
Отдельно у меня есть UT71&Hantek DSO4102. Как-то неудобно по цеху с ними таскаться.
>Это дерьмо говна.
Судя по обзорам, слегка тормозной, как и я. Посмотреть выходы контроллера и сбоящий оптодатчик, хватит с головой. Так что я не буду тебе верить и уже купил у китайского брата за 8.5к
Ну и дурак. Мог купить меньше легче и в два раза дешевле. При это ещё и не тупило бы ничего.
Страдай теперь)
Я другой анон и я купил такой вместо дифференциального щупа.
Сам ослик очень шустрый, авто ищет отлично, показывает точно.
Мультиметр говно.
Сохраняет данные, долго держит заряд. Как диф щуп норм, лезу в высоковольтную часть через щуп 1:100 в ЛБП и ИБП

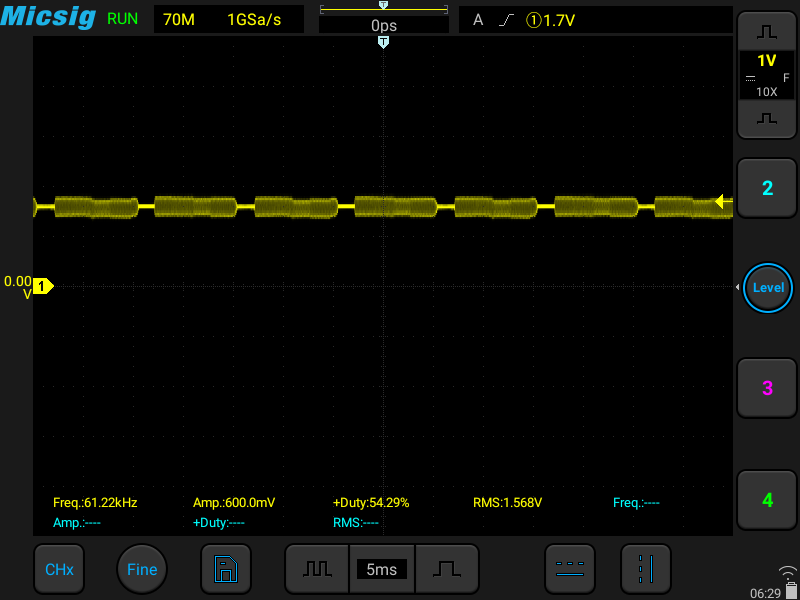

Пойдет в качестве первого скопа начинающего ардуинщика?
Выглядит как какое нибудь говно. Т.е овон там, фринси.
>>509280
Топчик - это кейсайт, тектроникс, родшварц. А мик-сиксик - говно от нищуков и для нищуков-говноедов.
>Топчик - это кейсайт, тектроникс, родшварц
Скинь ссылку на Али? Хочу прикупить пучок.
У меня 0,3в!
> У кого какое напряжение на щупах во время прозонки?
>напряжение
>во время прозвонки
Кек. У меня 0Ω

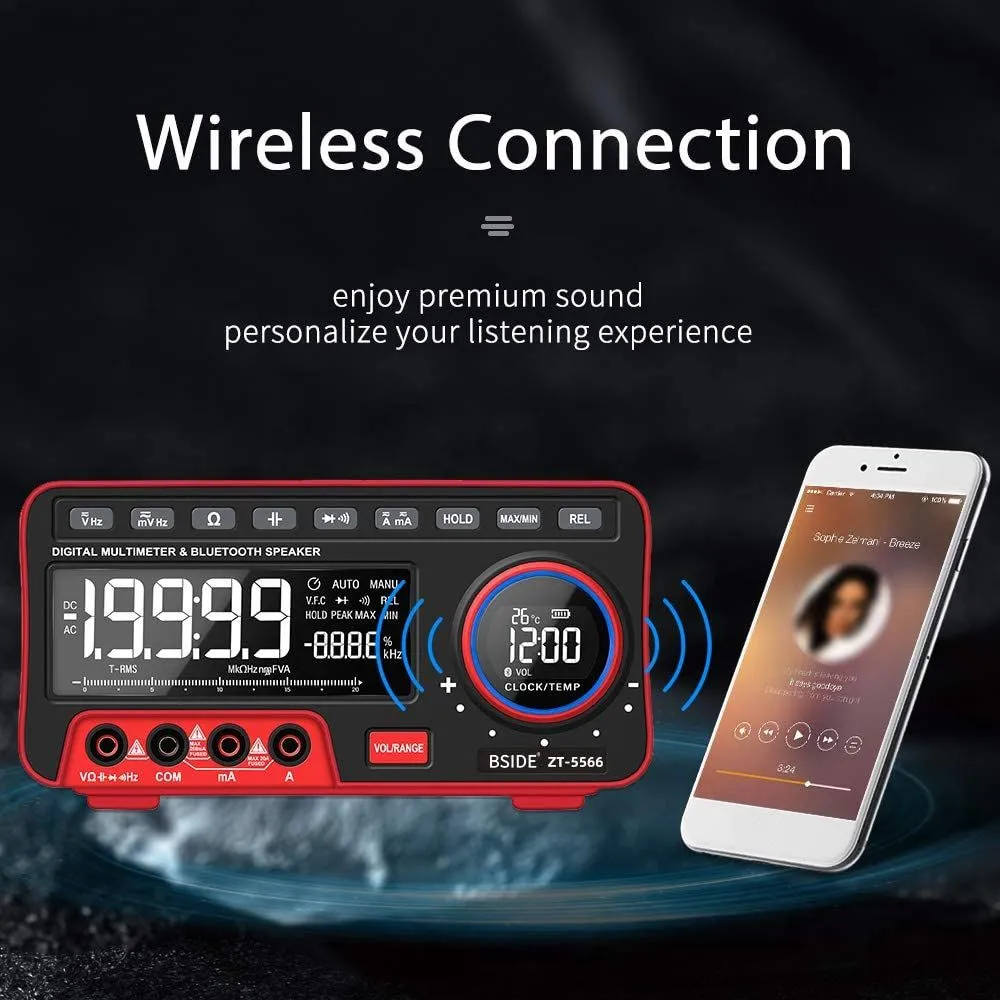

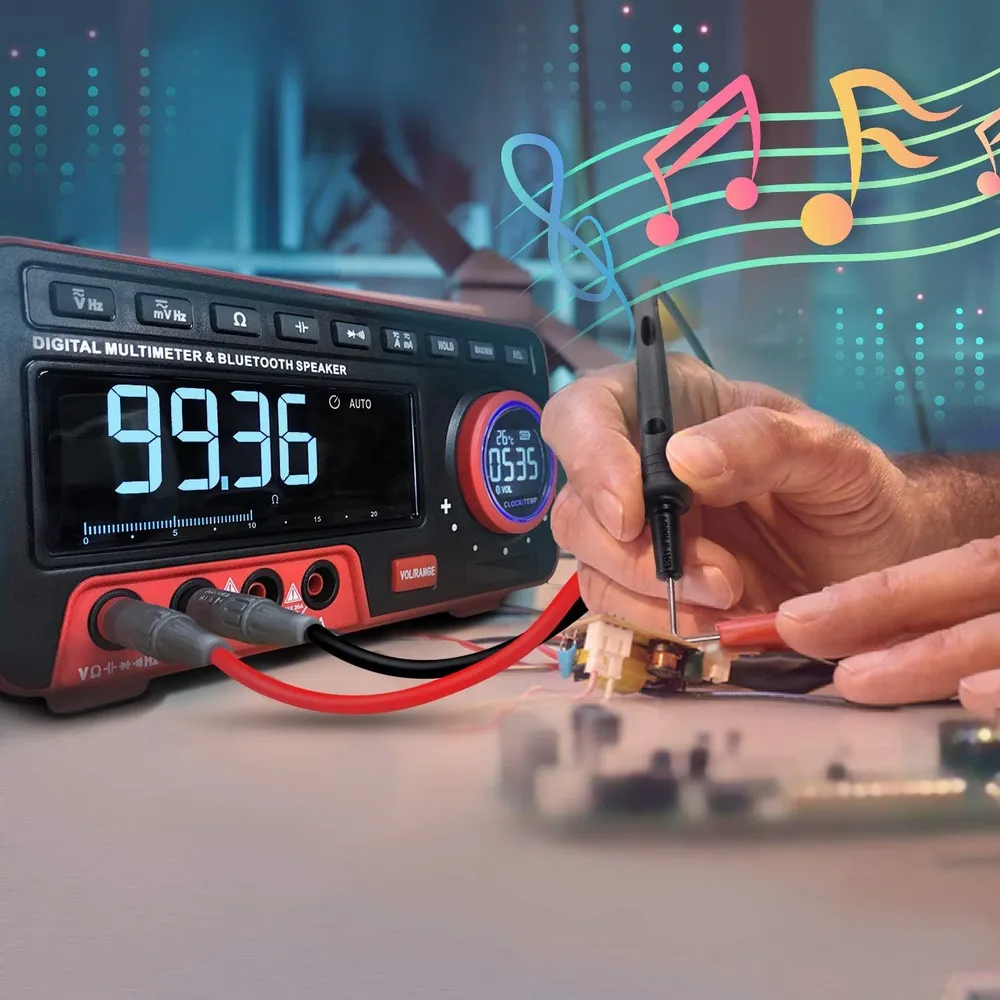

Вызываю пояснительную бригаду по стационарным мультиметрам за сотни тысяч крепких, деревянных рублей? В чем сложность взять АЦП AD на 24 бита и радоваться жизни? За что там платить по 30- 200к?
Привести входное напряжение/ток/сопротивление в выбранном диапазоне к напряжению в диапазоне ацп и trueRMS логика.
А вообще, главный фактор цены это мелкие партии. Брали бы все подряд себе домой - было бы дешевле
Приборы предназначены не для обычного пользования, а для работы, т.е. зарабатывания бабла, а значит и стрясти бабла можно куда больше, ведь покупатель в любом случае будет в плюсе.
Ты их параметры видел? Пока у домашних мамкиных электроников 9999 отсчётов в домашних маня-метрах и это типа ВААААУ, в тамошних - 50000. И это ещё обычный такой мультиметр. Не "крутой.
Вообще, всё лаборпаторное оборудование всегда дорогое. Потому что оно намного точнее обычного, удобнее, имеет больше функций, защищено под завязку, отлично калибровано производителем, в нём не жалеют материалы и компоненты при производстве и проектировке и т.д.
Точный источник опорного напряжения и калибровка на всем диапазоне рабочих температур. Плюс хорошая защита, и схемы с прецизионными резисторами на разные диапазоны.
Ну и сам АЦП надо правильно развести и запитать.
Самые точные среди малопотребляющих термокомпенсированных опорников - это температурная погрешность 2-3 ppm, долговременная 20-30 ppm (например, max6325, ltc или 1380ес), дальше идут термостатированные.
Сейчас даже AD не нужен.
Ты можешь взять ms5193t за 500 р и lm399h за 1500, и сделать свой, но у тебя уйдет несколько месяцев на разработку и получится хуже, чем у людей, которые в этом собаку съели.
Время-деньги, проще купить готовый.
Кроме того, для калибровки нужен еще более точный поверенный мультиметр.
> в тамошних - 50000
Маловато будет!
За готовый прибор, а не за пердолинг в области, про которую ты ничего не слышал, а уже готов рубашку на себе порвать.
>9999 отсчётов в домашних маня-метрах и это типа ВААААУ, в тамошних - 50000. И это ещё обычный такой мультиметр. Не "крутой.
9999 это "достаточно" а больше уже РРЯ ПЕРЕПЛАТА ЛОХОВСКАЯ
Какой мультиметр/цифровой осциллограф/лабораторный бп/паяльную станцию купить? Желательно из среднего ценового диапазона.
Время от времени приходится что-то паять, а из оборудования только 702 люкей с постоянно отваливающимся паяльником, дедовской ЭПСН на 65вт с жалом миллиметров 15 в диаметре и пучок самых дешевых китайских мультиметров, у которых постоянно отваливаются щупы и 9в батарейка высаживается в ноль за пол-года лежания в ящике. Задолбало.
Раньше можно было на Али посмотреть что люди покупают и взять такое же, а теперь от алишного поиска только глаз дергается. У меня пока фантазии только на TS101 хватило, ну и на какую-нибудь паяльную станцию с мелким паяльником типа JBC для пайки очень мелких деталей.
Зачем нужна шапка? Её всё равно никто не читает.
Выбор паяльников не велик. sh72, t12 или ts100. Остальное дерьмо не стоит внимания.
Ещё можно спаять паяльную станцию для жал weller rt. Обойдется это примерно в 1к рублей за станцию и 2-3к рублей за жало, плюс нужен источник 12 вольт 5 ампер. Эти жала охуенные, очень удобные, очень маленькие, очень хорошо разогревают массивные элементы. На работе такими паяю. Живут лет пять активной работы, а то и больше. Я на макетке собрал станцию, работало даже вроде, но потом что-то отвлекся и не доделал.
Если тебе заказать всё из Алика. Бюджетное, но не эконом-бомж.
Мультиметр :
ANENG870 или аналог дороже.
Осциллограф: SIGLENT 1104X-U или со схожими характеристиками. Только 4 канала.
Паяльная станция - любая т12 говнина какая тебе понравится с алика плюс жала от aouye - как оригинал хакко. ИЛИ SH-72 если будет только ПРИПАИВАТЬ. Отпаять этой хуетой полигон никогда не выйдет как и все ts-100/101.
Фен - Quick 857DW+ или Quick 706W+ если сразу с паяльником, он там неплохой, но старый на т900 жалах, у них хуёвая теплопередача из-за конструкции, но так как у тебя теперь сразу в станции фен, то для отпайки нужен только он.
Лабораторный БП - 32В - 10 Ампер. Брать только от проверенных ребят вроде Uni-T, остальные на своё усмотрение, смотри конкретные обзоры, иначе будет посос. Отослал нахуй китайцам wanptek, так как шумная говнина на целых 0.2 вольта, из-за которых не выходит запитать сиби рации, вместо приёма тупо шум из розетки или на передачу свист.
Генератор сигналов ща модный juntek psg9080?, это если надо.
По факту альтернативы по цене фену 857dw+ нет, выбор между
sh72 или сосанцией на T12.
Да, купи 0.7мм припой с флюсом, флюс-гель хороший, флюс жидкий 100 мл, я беларус у меня всё с польши, у тебя будет по-другому. Купи стриппер для кабелей, набор пинцетов.

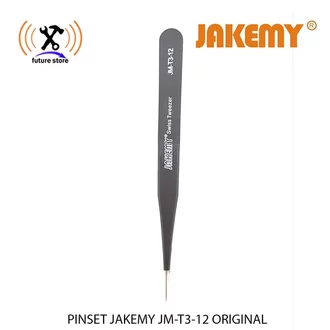

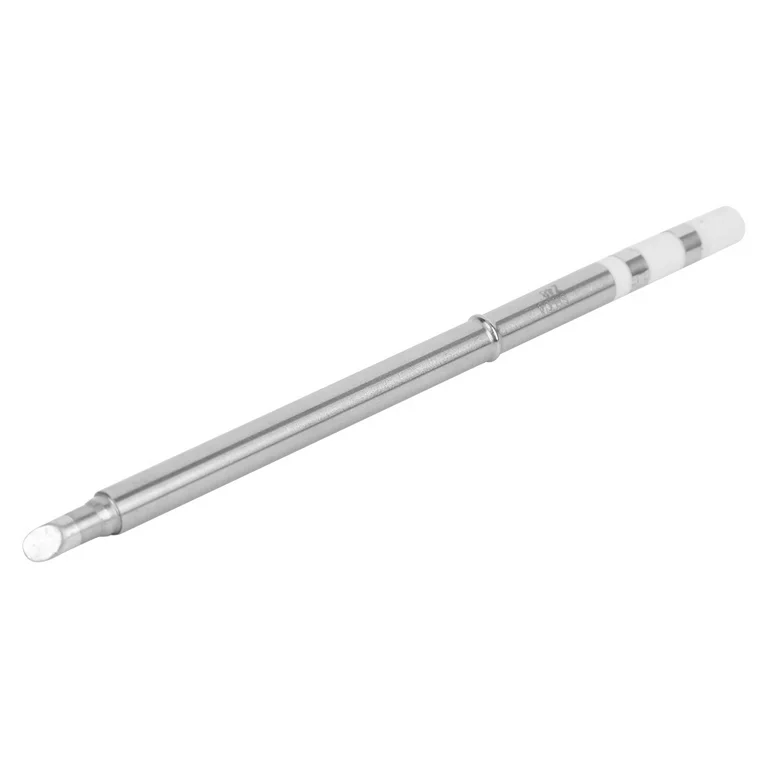

И да, решает не мелкий паяльник, а набор жал. SMD выпаивают пиецетом -> феном-> жалом типа К. На жала жлобиться нельзя.

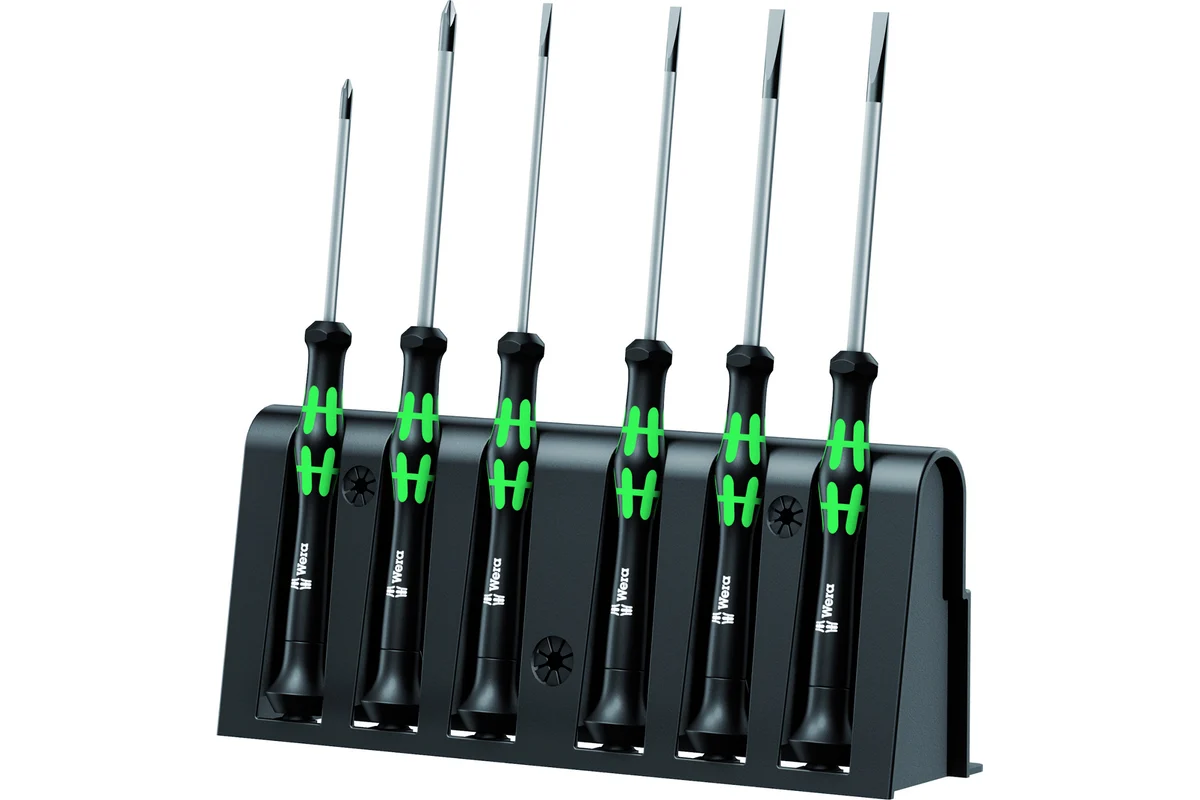

Нужна отвертка D-24, К, BC(волна) и одно на выбор массивное если надо припаять хуйню к массивному полигону.
О, спасибо за развернутый ответ.
Наверное это и буду закупать. Не знаю правда, может стоит дождаться конца черной пятницы и всех связанных с ней псевдо-скидок.
Для пайки наверное возьму Quick 706W+ т.к. уже есть набор t900 жал от хакко, плюс TS101 как что-то портативное. А для тяжелых случаев есть старые советские ЭПСН на 65Вт и на 100Вт с толстенными жалами.
Припой у меня нормальный есть, а вот
>флюс-гель хороший
А какой из них хороший?
> Quick 706W+ т.к. уже есть набор t900 жал
Выкинь мусор. Серьёзно, это говно хуже чем медный пруток. Тебе сделали охуенные реактивные жала с встроенной термопарой, нет хочу говно дедовское жрать с жалом с пруток арматуры которым один хер ничего не отпаяешь.
У меня есть именно паяльник 706W+ и Quick202D. Если жалом К плавить тот же полигон, то выйдет как раз в два раза разница.
Т900 не говно, но уже давно устарело конструктивно.
>>509730
Тут не скажу, потому что мне доступно всё с европы с доставкой с tme.eu. Сам паяю польскими AG Thermopasty как дешман или когда посадить чип опять на плату Interflux. Я не знаю российского рынка.
https://aliexpress.ru/item/4000019437594.html
https://aliexpress.ru/item/1005001454836110.html
>Выкинь мусор.
Да я и не спорю что жала устаревшие. Просто стоит выбор брать фен или фен+паяльник, и я склоняюсь ко второму варианту, т.к. жала уже есть. Дополнительный паяльник не помешает, пусть и с устаревшим типом жал.

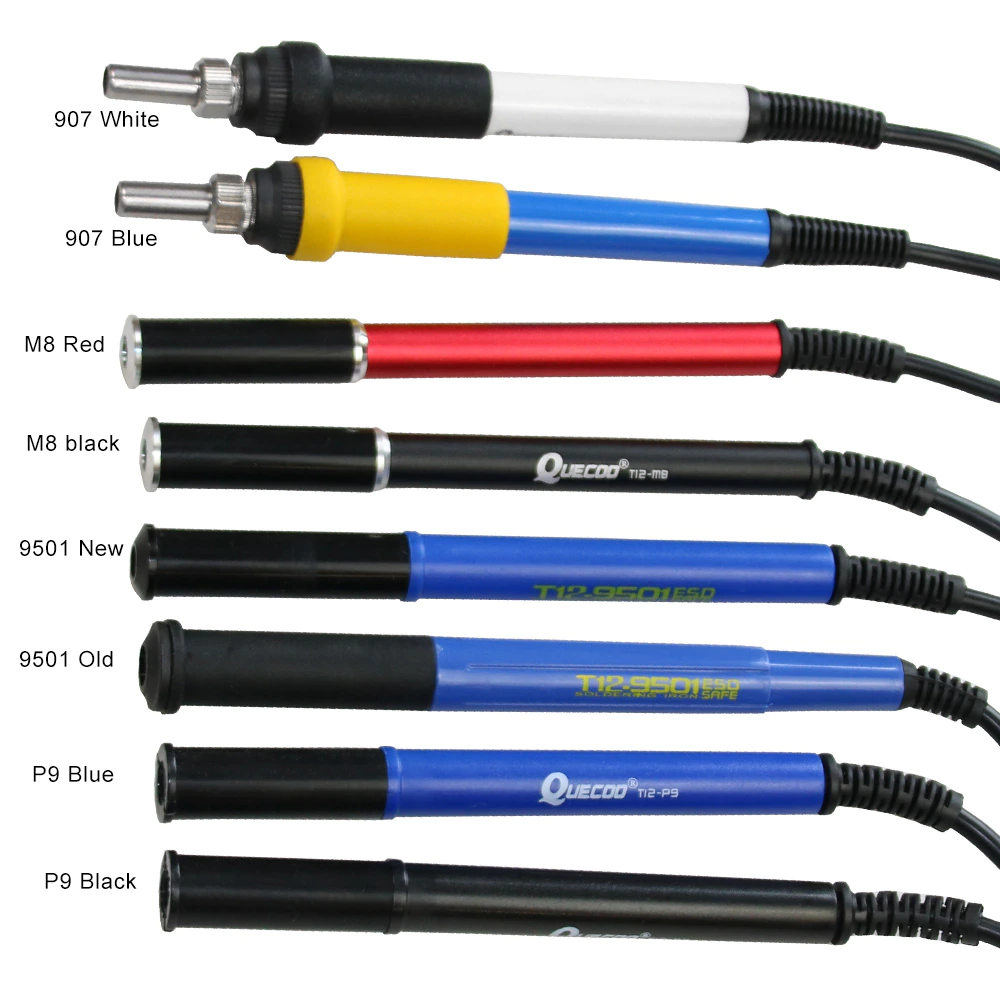

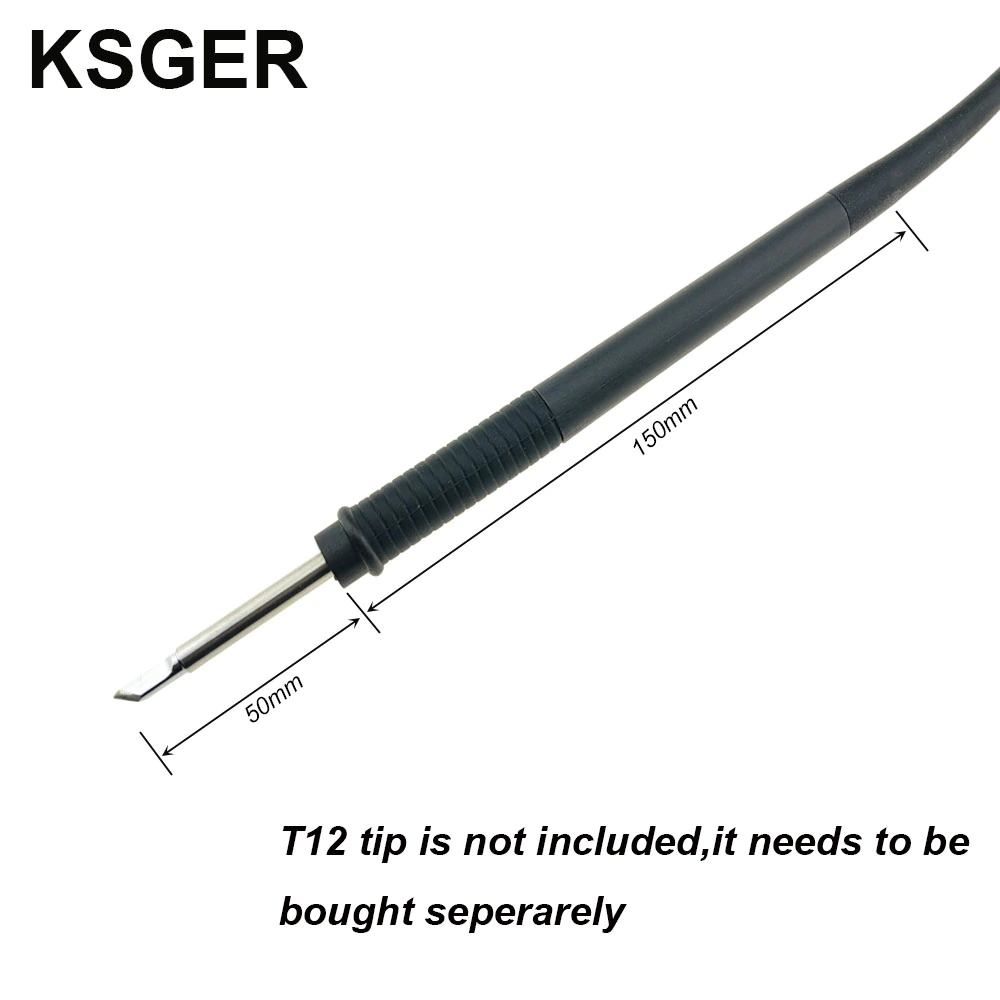

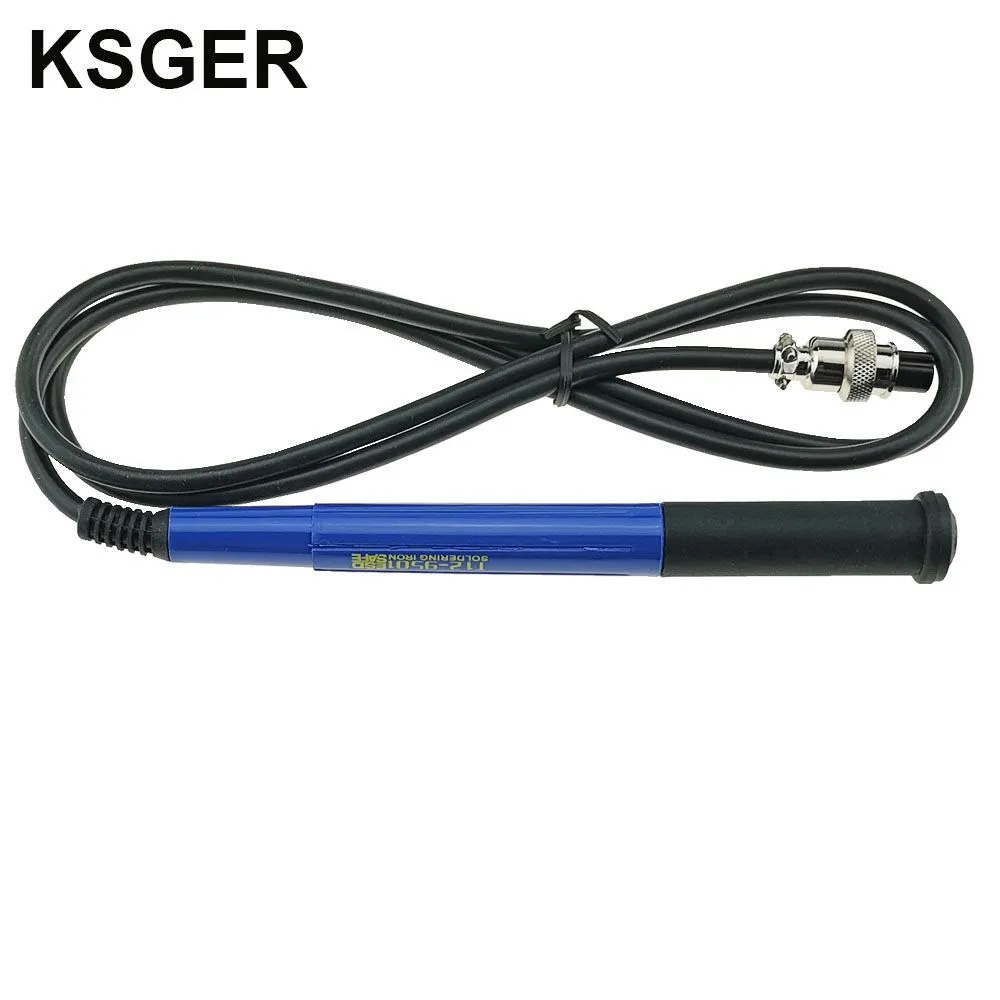

Теперь осталось только на T12 что-нибудь подобрать. На Али все берут KSGER, посмотрел отзывы, а там "все заебись, но иногда станция глючит и раскаляет жало докрасна". Ну заебись, чо. Еще есть AIXUN, которая не уходит в спящий режим и не выдает мощность на паяльник.
Ну и какой-то SUGON за 11к, который вроде норм. Вроде.
А вот с жалами aouye это действительно тема - они по 1200, в то время как китайский нонейм идет по 200р.
> Теперь осталось только на T12 что-нибудь подобрать. На Али все берут KSGER, посмотрел отзывы, а там "все заебись, но иногда станция глючит и раскаляет жало докрасна". Ну заебись, чо. Еще есть AIXUN, которая не уходит в спящий режим и не выдает мощность на паяльник.
Ну спаяй и напиши сам. Хули там делать то. Читать температуру, сравнивать с заданной, регулировать питание с помощью пвм.
>На Али все берут KSGER, посмотрел отзывы, а там "все заебись, но иногда станция глючит и раскаляет жало докрасна". Ну заебись, чо.

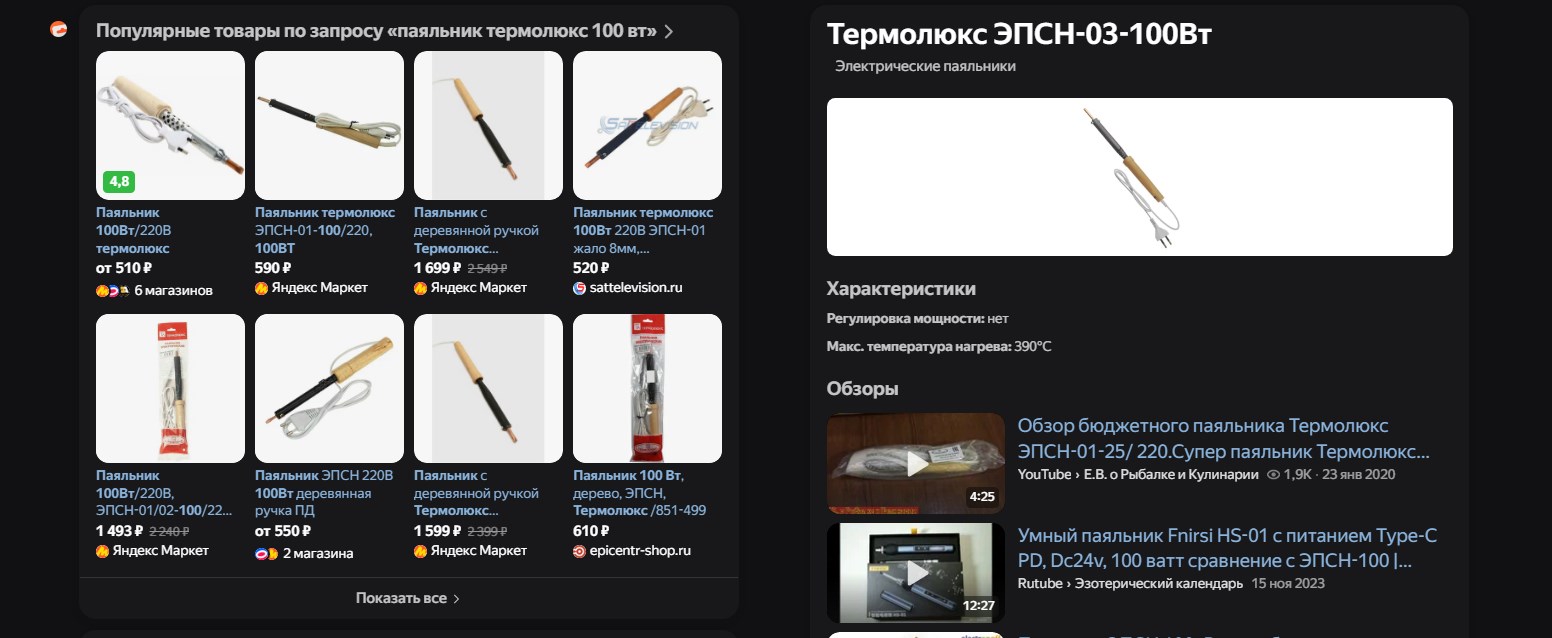

Нахуя вам это недоцифро-говно, поехавшие? Есть же нормальные пояльники sh72 и подобные которые аналоговые, имеют в своём составе просто блять ОУ+ключ и потенциометр. ВСЁ. Всё работает как часы, ничего не глючит. Если что случится - чиниться любым говном за копейки или из подножного барахла.

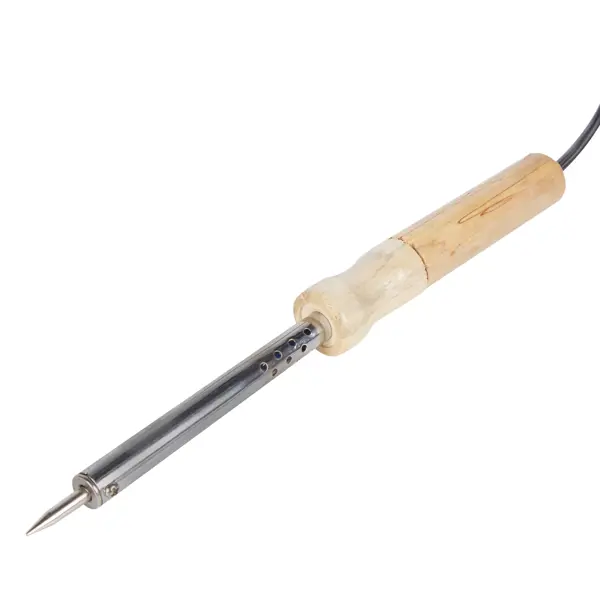

Достаточно взять такой аналоговый паяльник и нормальные жала, а не пачку за 200р и ВСЁ ПРОСТО РАБОТАЕТ.
Говорят, на него можно переходничок под 245-ые жала сделать, без переделки начинки, вместо 3А он начинает под десятку кушать, но все еще в пределах возможности мосфета.
> Если найдёшь дешево (типа рублей 200) старую версию (возрастом 12+ лет), то тогда ещё можно было бы подумать. Но ты не найдешь скорее всего. Да и не нужно оно.
Стрелкошиз, ты? Рассказывай, чё там такого изменили за эти 12+ лет, у меня как раз валяется купленный на базаре за 50 рублей в 2005 году мелкий китайский стрелочник, судя по фото из поста выше там даже шелкография не изменилась, и очень сомневаюсь что изменились потроха.
Тьфу, сука, рука соскочила. Забыл написать, могу 300 рублей потратить на вивисекцию со сравнением, если хоть кому-то будет интересны НОВЫЕ ТРЕНДЫ ПРИБОРОСТРОЕНИЯ в этом сегменте.
Что по поводу переделки БП от пекарни? Плюс-минус 12, 4.7, 3.3 уже присутствуют, кренками добавить 1, 1.5, 2.7, чё там ещё часто используется и подстроечный реостат на выходе подвесить.
Бетонная стяжка, покрасить пол краской светло-зелёного выцветшего цвета, шобы как в твоём любимом НИИ не искать в узорах деталь полдня, а видеть её через всю комнату. Ни паркета, ни линолеума однотонного я пока не видел.

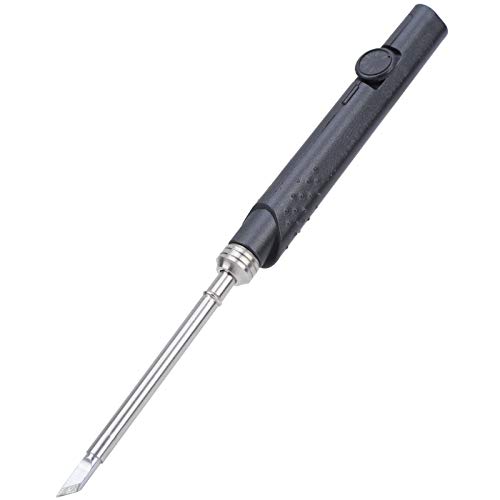

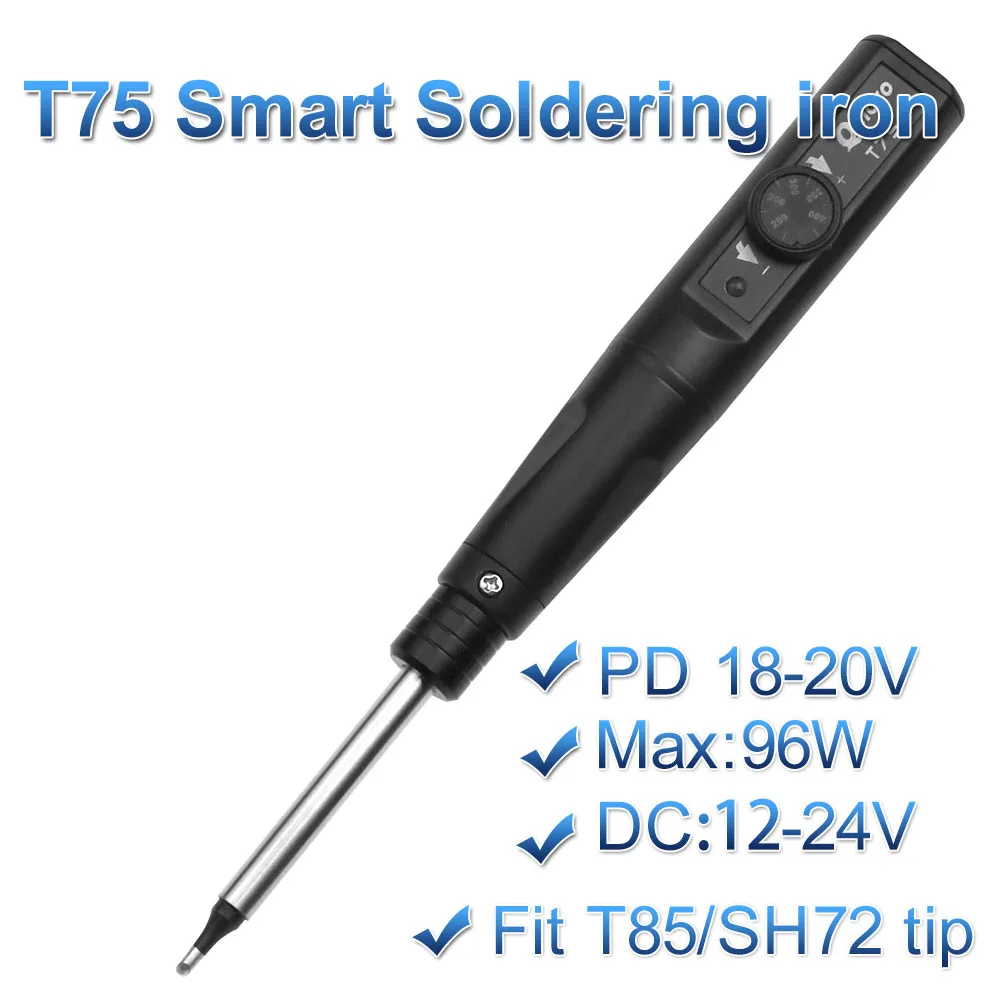

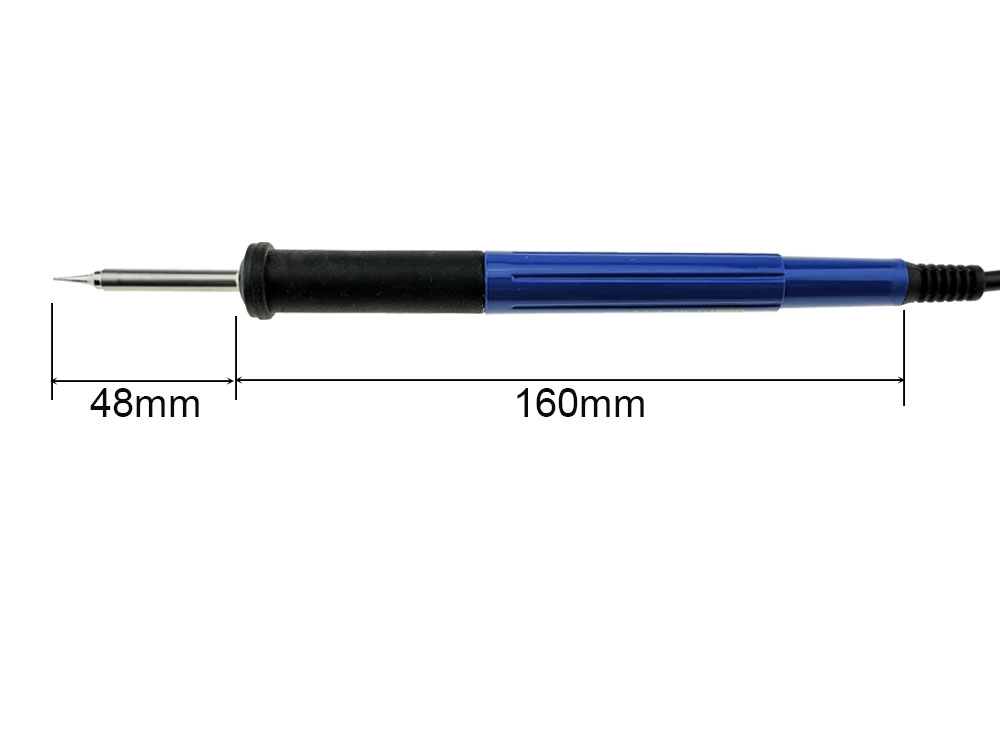

> нормальные пояльники sh72
Этой пиздюлиной стрёмно пользоваться выше 35 ватт мощности, тупо нет доверия к настолько плотно упакованной комплектухе. Не то чтобы на т12 не было всё-в-одном-жале версий, но когда у тебя отдельный кирпич стоит как БП, как-то спокойнее, и руки не потеют лишний раз с хорошей удобной рукояткой, я не в шкалку иду чтобы этим квадратным карандашом вертеть, а чиллить над своим хобби.
> Всё работает как часы, ничего не глючит
Вот это совпадение, кирпич-станция под т12 на stm32 тоже не глючит. Только при этом в ней и таймаут есть, и датчик тряски чтобы из него выходить ничего не нажимая а только вынув жало из подставки (которую ты можешь на этот самый кирпич взгромоздить), и калибровка под разные жала которые ты туда можешь руками внести если не веришь заводу. Цена при этом не сильно разнится, если включать в неё сравнимый БП.
Что там, блядь, плотно упаковано? И твой любимый кирпич блок питания идёт в комплекте, не переживай.
Ну ты сравнил, управляющая логика на жиденьких паутинках против жырных дорожек на выделенной рукоятке
> Что там, блядь, плотно упаковано?
Вам стоит посетить НИИ, ведь там вас ждут:
- двухамперные полевики посреди ладони
- щель для грязи вокруг крутилки
- маркировка температуры от балды
- полуваттный сигнальный диод впритык к операционному усилителю
- штекер питания, держащийся за последние два миллиметра платы
- вялые клеммы свечку не держал, оставлено для рифмы
>Этой пиздюлиной стрёмно пользоваться выше 35 ватт мощности
Ни один нормальный человек обычно больше и не вкачивает в такие паяльники. Обычно подлючают 19в БП и ебашат на двух амперах. Это паяльник не для тазов и самоваров блять. Это пояльник для довольно мелкой и точной и удобной пайки.
Для "тяжелых вещей у нормального человека как минимум ещё одно, соответствубщее паяло.
>нет доверия к настолько плотно упакованной комплектухе
Поехавший, там обычная плотность. Тем более что там блять "упаковывать"? Две детали и десять смд компонентов? Тем более, ,опять же, никто туда 60+Вт не вкорячивает никогда.
>о когда у тебя отдельный кирпич стоит как БП, как-то спокойнее
Эммм... Так у тебя и будет отдельный кирпич на столе. Ну или под столом, т.к там нет никаких нинужных экранчиков и кнопок. Просто питальник.
Плюс такого реешния ещё и то, что можно взять тот же сш72-"карандаш" с собой и паять например от аккумуляторной батареи авто, от молекса компьютера, от повербанка, от неба и аллаха.
>и руки не потеют лишний раз с хорошей удобной рукояткой, я не в шкалку иду чтобы этим квадратным карандашом вертеть, а чиллить над своим хобби
Ты бы сначала пробовал, а потом пиздел, диван. Нормальная там ручка. И как раз чилллить без проблем и ничего не потеет.
>stm32
Абсолютно ненужное говно в паяльнике. Прошифочки хуивочки. Совсем поехали, соевые. На практике - всё что нужно - конкретная температура для конкретной пайки. ВСЁ. Прибавляется/убувляется одним движением на ручке. Не важны даже конкретные показатели температуры (тем более они часто фейковые или по факту ооочень тормознутые).
>датчик тряски
Единственнный плюс, да и тот если нормально работает. Остальное просто объективно ненужная хуита которой не пользуются 99,9% всех паял. НИКТО не аутирует с калибровками и настройками жал например. Это пока ты диван, тебе кажется что это круто. Ага, до первой покупки очередной партии говна с али, которые заново нужно калибровать.
>двухамперные полевики посреди ладони
Ужас! Аж джва ампера через низкоомный полевик на многослойной плате которая спрятана с пластиковую ручку.
>щель для грязи вокруг крутилки
Крутилка снимается одним движением - раз. Никкой щели там нет, только отверстие вглубине куда она вставляется в потенциометр.
>маркировка температуры от балды.
Как везде. Тем более абсолютные величины не н у ж н ы. Так что поебать совершенно. Будь там хоть цифры от 0 до 10 нанесены.
>полуваттный сигнальный диод
Чёё блять? Ты схему видел?
>штекер питания, держащийся за последние два миллиметра платы
Штеккер обнят-принят корпусом например. Или это просто троллинг диванной тупостью?
>вялые клеммы свечку не держал
Судя по всему ты нигде её не держал. Иначе не высрал бы подобные недо-придирки.
качаю 60 ватт в T12, паяю полигоны на материнках, что я делаю не так?
>с хорошей удобной рукояткой
Пчелидзе, вот чего-чего, а с рукоятью у него порядок, вот буквально та самая писчая ручка.
>этим квадратным карандашом вертеть
Ты точно ничего не попутал? Например с форсоблоггерским тс100? У сш72 призматическая ручка, как у трехгранного напильника, никаких квадратов, и хакковскую 9501 спасает от полного отсоса только резинка(про ручки, наследники 900й серии, даже говорить не буду).
> Это пояльник для довольно мелкой и точной и удобной пайки
Материнки иногда тоже просят сменить электролиты, мучаться с маломощным паялом на земляных контактах - тот ещё цирк
> Тем более, ,опять же, никто туда 60+Вт не вкорячивает никогда.
По даташиту 60 ватт как раз и будет при достаточно мощном БП
> Просто питальник
Просто питальник, регулировка, кренка и ещё хуй знает сколько всего
> паять например от аккумуляторной батареи авто, от молекса компьютера, от повербанка, от неба и аллаха.
Тут да, удобно, спору нет, но нужен бп который разгонится до 19 вольт
> Ты бы сначала пробовал
Так я и пробовал, оттуда и бухчу.
> На практике - всё что нужно
Так тебе с такими загонами всё что нужно - это несколько ЕПСН под несколько часто используемых температур, а хуле, всё что я выше из фич расписывал - НИНУЖНА.
> тем более они часто фейковые
Всё настраивается глядя на внешнюю термопару, если тебя не устраивает та что вмурована в жало
> да и тот если нормально работает
А чему там работать, который год уже без претензий на копеечной комплектухе.
> до первой покупки очередной партии говна с али
Как жменю жал закупил, так и пользуюсь одним и тем же всё это время, опять мимо.
> Крутилка снимается одним движением
Удобство очистки не компенсирует тот факт что в принципе есть куда набиться грязи по сравнением с рукоятью, которая тупо тело вращения
> Штеккер обнят-принят корпусом
Вообще не гарантия. Уже научен не доверять китайским допускам, спасибо.
>Ни один нормальный человек обычно больше и не вкачивает в такие паяльники
Пиздёж, прицепил к ксгеровской плает БП на 36 В вместо 24, паяю только в путь жалами от ILS до DL52, одна коробка покрываект почти все потребности.
> Материнки иногда тоже просят сменить электролиты, мучаться с маломощным паялом на земляных контактах - тот ещё цирк
т12 хуйня для таких задач то же дрочево, куда быстрей и проще эпсн на 80вт с сантиметровым в диаметре жалом.
Так из т12 честные 75 ватт спокойно выжимаются этим самым китайским блоком
И 240 выдаёт.... Только выпаяешь ты быстрей медным жалом эпсн чем этой залупкой для мелких работ.
https://www.youtube.com/watch?v=7Tmogym5200
Не скажи. Медное жало за счёт массы будет медленнее остывать, но и греться оно будет сильно дольше, в то время как на "залупке для мелких работ" нагрев будет пиздец быстрый и спустя секунду отрыва от платы ты сможешь нагревать следующий контакт, не дожидаясь пока там от самой жопы жала тепло дойдёт до острия. Ну и ты видимо К-жало в руках не вертел, оно как раз размером с этот твой эпсн на 80 ватт.
Пиздец у тебя т12 головного мозга, сектант поехавший.... Хуету сидишь сочиняешь
С тех времен новый пролежал в коробке.

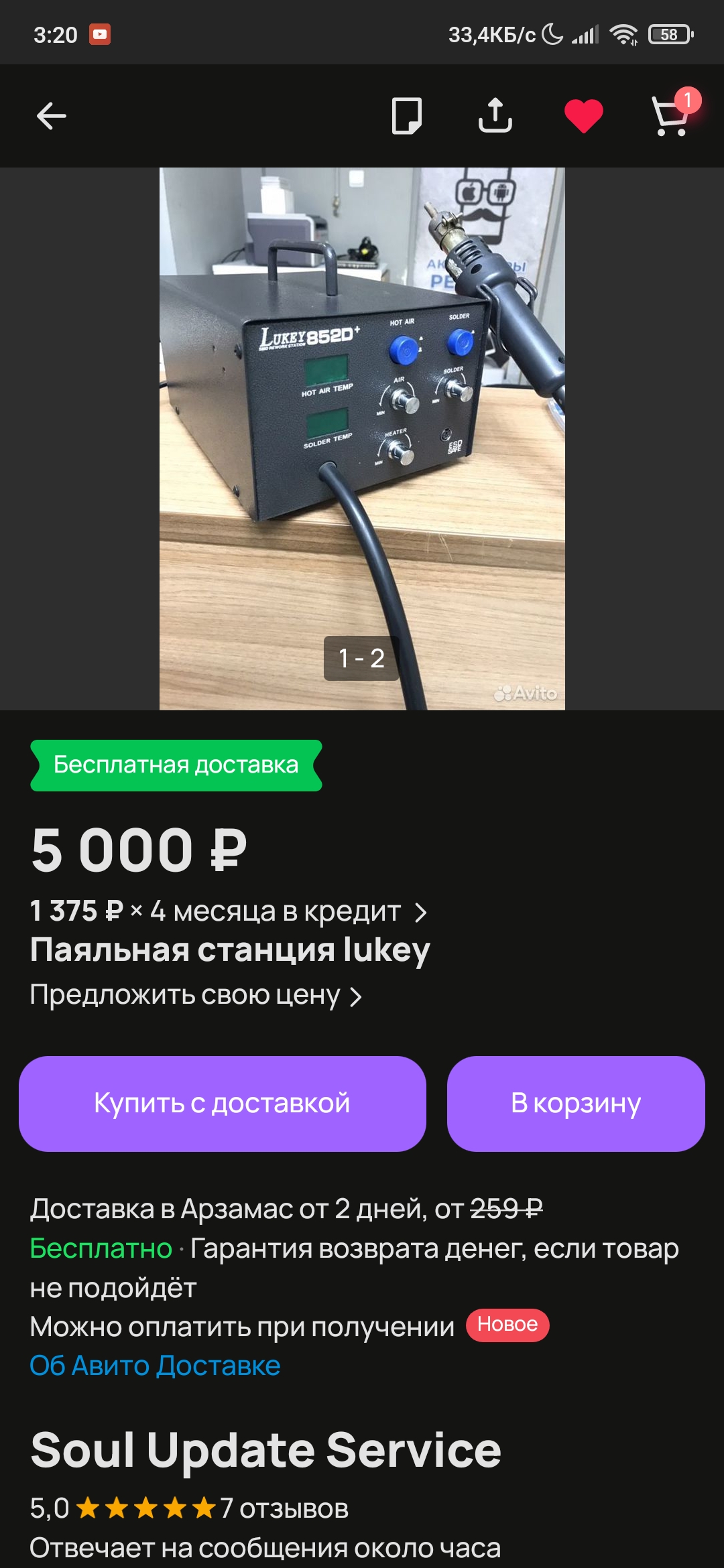

https://www.avito.ru/sankt-peterburg/kollektsionirovanie/payalnik_2672732914?slocation=657600
https://www.avito.ru/perm/kollektsionirovanie/payalnik_sssr_4_zhala_v_komplekte_2515876607
вот продают на авито например
Чтобы всё показывало сразу ( не только напряжение но и ток и мощность и текущее ограничение тока и т.д. С удобным упровление, а не с 1,5 кнопками и одной крутилкой
Пажжи. Так там готовые лбп, а у меня силовая часть своя есть, я хотеть только "понижающие мозги с экранчиком" от лбп
>Чтобы всё показывало сразу ( не только напряжение но и ток и мощность и текущее ограничение тока и т.д. С удобным упровление, а не с 1,5 кнопками и одной крутилкой
А ЭПСН, типа тех двух верхних, бывают с нормальным необгорающим жалом?
Там на кончике где паяешь пизда приходит.....но это долго анон, дни в включенном состоянии не в повседневных нуждах. На работе за 10+ лет паяния шин пару раз в недею\месяц пару раз точнул напильником. Но это незаменимая вещь в этом деле а не как анон выше писал хуету что паяет кондеры на материнке и радутеся жизни.... Предложи пориджу t12 или эпсн 80 он и будет греть хуйню пока можно сходить покурить и потом спаять в парук сек.
Вот пример анон 3 шины спаяные, я бы посмотрел как это дрочится т12263052
Вёдра паять топориком безусловно удобнее, но ты тоже не придуривайся, честные 75 ватт из жала любой формы быстро греют многослойный текстолит пока ты там точишь свой медный пруток.
Обычная термопара открытого типа. Конкретно эти результаты были получены с зажатым в хитблоке 3д принтера жалом и термопарой в отверстии рядом с ним, все вымазано в термопасте. Прибор с термопарой окружающую и кипяток верно показывал, на этом мои изыскания заканчиваются. Есть другие варианты?
> зажатым в хитблоке 3д принтера
У тебя в доме крокодилов ни одного нет?
Есть, вся эта конструкция удерживалась третьей рукой на бехопасном от зоны нагрева расстоянии. Хитблок же для стабилизации температуры.
Воткнул 1МОм резюк между землей и минусом в ручке, откинул землю в станции один хуй у бп земля на минусе, стало лучше но не сильно. Ладно хуй с ним, откалибровал как смог на 250 градусов, пойдет.
Потыкал К-жалом с оплеткой в бга-посадку на ~280 градусах, еле снимает шары. На люкее с 900 жалами такой хуйни не было. Короче эти ваши китайские т12 какое-то наебалово для лохов, жала нужно кипятить для стабилизации температуры, под каждое жало проводить калибровку т.к. разбег характеристик у каждого прямо охуевший, калибровать это цифровое дерьмо все равно нужно перебором резюков в усилительном каскаде, теплоемкость у жал так себе, че там китаец в жало напихал тоже непонятно. 900ку на керамике же один раз откалибровал и пользуешься бесконечным количеством дешевых никелированных медных жал с алика, если нагреватель вдруг болтается как хвост в проруби - подкладка медной фольги проблему решает. Плохо зделоли, тупо. Лучше бы импульсные JBC в народ пустили а не этот удешевленный высер о двух контактах.
> на ~280 градусах
Какой смысл лезть на тяжёлые площадки меньше чем на 350?
На люкее легче шло. Там правда жало тоже не особо калиброванное было, но показометр куда честнее был.
У тебя скорее в жале неконтакт в месте обжима выводов, или надо его прогреть до 450 градусов и подержать так, чтобы термопара запеклась. У меня была схожая проблема, станция оказалась ни при чем.
Ну не знаю. Попробуй пластиковый хвостовик снять и пропаять выводы с сильным флюсом.
Вчера с ортофосфором ебанул. Да пофиг, на понижение оффсета аппаратным путем как-нибудь созрею, но жала мне не вставили и теперь хочется собрать индукционку возможно со своим контроллером.
Паяю раз в два-три года.
Последний раз заменял на мышке свитчи микрики.
Что купить?
>Т12, пик 2
https://aliexpress.ru/item/1005003373147424.html
>SH72
Везде упоминают, может он норм?
Мне нужен будет блок питания, на моём 3.49 ампера, а в видосе я слышал что нужно до 3 ампер, это правда?
Или купить пик 3? Но тогда какие жала выбрать (пик4)?
Снова медное говно точить?
Пусть нагревается по 5 минут, мне всё равно.
Мне важно чтобы оно просто сработало. Хотя бы на 10 раз попаять.
>медное говно точить
>Паяю раз в два-три года
Такими темпами ты зв всю свою жизнь ни разу"точить" не будешь. Что ты ноешь.
С твоими требованиями - бери простой сетевой паяльник типа красного у тебя на пике и не еби мозги.
>>510460
Да это три набора разных.
По цветам различаются.
Либо первый, черный
Второй, медный
Третий, серый
Я в курсе.
Если по отдельности не продаётся - бери медные. Самые кайф поять.
Это конечно если китайцы не наебут с медью. И если паяешь действительно не каждый день.
Медные мгновенно превращаются в чёрные слева. Надо никелированные брать, их хоть чистить проще.
Да тебе и куском говна будет норм паять если он достаточно разогреется. Кто в здравом уме купит этот на глазах корродирующий пиздец?
Собака, все всю жизнь паяли чистой медью. Один ты, идиот, на это не способен.
Паяли жирным прутом, а не колпачком для пениса из медной фольги блять
Ему никто жало-спицу и не предлагал.
Человек которыйпаяет раз в два года - очень наврядли будет паять всякое смд например.
Я про то что это тупо небольшой конус напаянный на медную трубку, там итак фольга, зачем давать ей лишней повод обрастать коростой и обжиматься ещё крепче вокруг нагревателя
Было бы там строение, трубка которая вокруг нагревателя сидит и жало. Думаешь, если она снаружи ещё одной трубкой фиксируется, нет доступа кислорода?
Ты взвизгнул про "прикипание" и "обжиматься ещё крепче вокруг нагревателя". Тебе ответил.
Там это не грозит вообще.
Это даже на эпсне не так страшно как малюют. Не говоря уже о 900
Ты продолжаешь пукать про то как за ним не надо следить, я тебе, дурачку, напоминаю, что эта корродирующая хуйня никому на пользу не идёт. На никелированном жале ты смахнул только то, что на лезвие накипело - и оно чистое, с медным у тебя постоянно эта угольная шахта будет коробиться и наползать куда не просят.
У китайцев имеется такой полиэтиленовый пузырёк. Позиционируется как дозатор для флюсов и подобного. Часто продаётся в комплекте с иглами разногодиаметра.
Короче, это говно при хранении в нём изопропилового спирта стало хрупким и рассыпалось в руках с пролитием на стол.
Но простояло долго. Ультрафиолет или дневной свет на флокон не попадали.
Ты продолжаеш ьпукать что за ним нужно следить, а я тебе говорю что нет.

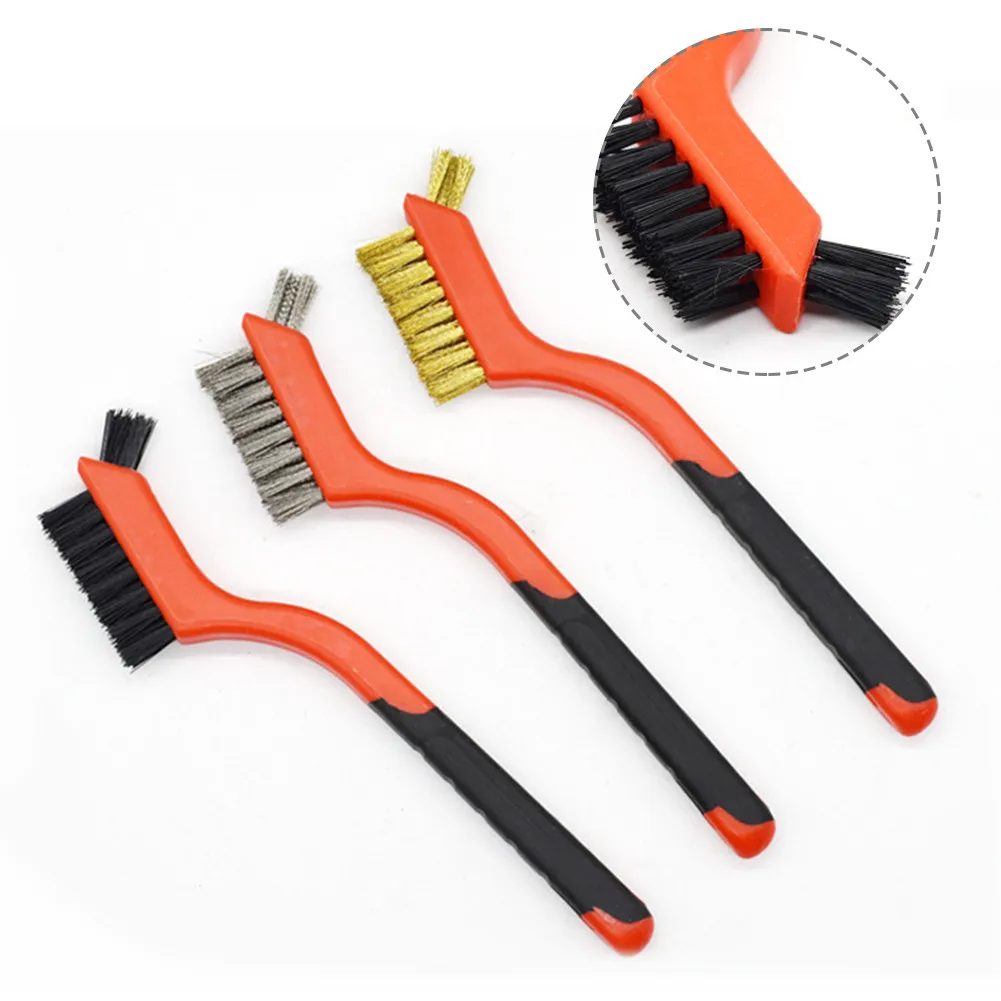

И это на меди как раз "смахнул и всё", а на твоей хуйне - чисти сеткой, чисти губкой, реактивируй и вся хуйня абсолюьно ненужная "пайльцу раз в год".
Чем ты его смахнул, напильником? Второй год уже никелированное жало идеально чистое, медь же за десять минут в чёрную какашку превращается. Не неси хуйню, фантазёр, медь у него "смахнул и всё", ага, конечно.
>Чем ты его смахнул
Лол. внезапно - пальцем. Всегда так делал. Для особых эстетов - кусок деревяхи.
Второй год уже никелированное жало идеально чистое
Попробуй паять.
>медь же за десять минут в чёрную какашку
Не в чёрную а тёмную. Это обычный слой окисла на открытом металле. Пайке не мешает совершенно.
>Не неси хуйню, фантазёр,
Судя по твоему неразумному блеянию - фантазёр у нас тут только ты.
Так я своим жалом в отличие от тебя паяю. А когда твоя ржавая какашка поползёт на то место, которое лудиться должно, начинается соскабливание пальцем и прочей хуйнёй, в то время как к никелю пары флюса в принципе не липнут. Какие-то реактивации ещё сидишь выдумываешь, охуеть вообще, это тот же самый кусок меди, только покрытый защитным слоем, в худшем случае ты его процарапаешь уронив или ударив и продолжишь на двачах фантазировать как открытой меди всё побоку.
Только надо температуру чуть поменьше сделать при процедуре, если стерин в составе карандаша слишком дымит.
>А когда твоя ржавая какашка поползёт на то место, которое лудиться должно
Как ты заебал ибаный диван. Пайки не нюхавший. От тебя прямо разит грудным мамкиным молочком. От каждого твоего высера.
>пары флюса
>липнут
Лоллирую уже просто.
На самом деле я понял уже что ты зелень. Но решил покормить
>это тот же самый
>но не тот же самый
>НЕ УРАНИ!!!!
Капитулировал нахой.
>Напомню, что для засранного жала паяльника хорошо подходит карандаш для чистки подошвы утюга.
Так-то обычно достаточно мокрой тряпки.
Долбоёб кроме эпсн ничего не держал на своей станции юных техников, но уже тявкает на что-то дороже ста рублей. Потом он обсирается и начинает оправдываться, что он на самом деле троллит, кормит, и т.д, и т.п. Каждую ёбаную неделю высирается, и всё по одному и тому же сценарию. День хомяка какой-то.
Планирую брать первый овцелограф для общелюбительских задач.
Уже есть USB-говно Hantek 6022BL, которое нормально не триггерится и вообще, работает черзе жопу. Теперь хочу взять нормальный прибор, пусть не самый топовый, но показаниям которого можно доверять.
Rigol DS1054z (после активаци опций) до сих пор топовый прибор, или можно взять что-то получше за эти деньги (до 25-30к)?
Вроде бы обзоры все сплошь положительные, за исключением коряво работающего FFT. Я пока точно не знаю, так ли для меня важен спектроанализатор, но всё же, вдруг появилось что-то лучшее в эту цену? Моделька-то уже немолодая.
>Это дерьмо говна.
Получил сегодня. Всё довольно шустро работает, кроме измерения ёмкости. Оно реально тормознутое.
Альтернатива только 1104xu siglent, , по факту одно и то же.
Но, на твоём месте я бы взял сейчас micsic sto 1104, он мобильный с батареей. Он намного быстрее сиглента и рыгола. Там логический анализатор с записью и очень очень шустрый.
Даже если откинуть мобильность это как рыгол, но намного быстрее.
>micsic sto 1104
А там все те же фишечки как у Rigol есть?
Ну там, декодеры протоколов и всё такое?
Да, логический анализатор сразу искаропки. Плюс диф щуп не нужен для высоковольтной части, ибо на батарее.
Понял, спасибо, будем посмотреть.
Просто смутило, что выглядит он как игрушечный.
>Плюс диф щуп не нужен для высоковольтной части
А через сенсор экрана пиздить током не будет?
Ну тип если в розетку щуп совать, цепи ослика ведь тоже будут подтянуты к сетевому потенциалу. А тачскрин он вроде проводящий.
Щас бы мозги цеплять к измерительной части без гальванической развязки
Чел, в щупе стоит делитель напряжения, в сам прибор хуйня приходит, вся эта залупа в итоге приводится к <какой-там-ренж-измерения-у-ацп-десять-вольт-чтоли> и только после этого есть хоть какая-то связь с тачскрином
Ну ОК, спасибо, успокоил.
>Щас бы мозги цеплять к измерительной части без гальванической развязки
Я с китайскими поделками уже так настрадался, что теперь инстинктивно жду подляны.
Каких ватт, чё ты несешь-то?
Там максимальный уровень по входу - 300В, например, а в комплекте щуп 1:10.
Если, к примеру, мониторить межфазное сетевое напряжение, то на входе показометра будет 40В, что уже выше потенциально опасного порога в 36В.
А бывают напряжения и повыше...
> а в комплекте щуп 1:10.
Вот и не суй его в розетку, купи щуп с режимом 1:100
В том и дело, дебич, для этого щупы есть и на велике многие кладут х100 щуп
Если подключишь землю ослика к фазе, то да, у него будет фаза на корпусе.
Следи за полярностью розетки и пользуйся крутилками, а лучше подключайся через развязку.
Кстати, летом официалы написали, что sto1104 снят с производства, предложили взять более новый sto1004 без доплаты.
Все заебись, но мелкие джойстики неудобные, крутилки как-то душевнее.
А еще этот ослик на андроиде.
>миксиг
>+ондроед
Сочувствую!
Он-то хоть капчевать может, а ты максимум холфлайф запустишь.
Бюджет - до 2.5K
Да, это прикольная тема, видел один йоба осцилл с виндой 7. Только стоит он столько, что можно несколько топовых компов собрать, и весит килограмм 10.
> йоба осцилл с виндой 7
Совсем современные и с вин10, и с авторизацией по интернету для использования. Не, они конечно пиздатые, но вот у одного блогера стоят рядом два ящика, одному уже лет пятьдесят и на него есть полная документация по ремонту и настройке, второй - вин10 последних лет, неремонтопригоден чуть более чем полностью, из возможностей для ремонта есть только номер сервис центра.
Так о почти всём можно сказать. Всё сводится к следующей сути: старая ликтроника - компонентный ремонт. Современная - замена ацп контроллеров и прочих мелкосхем целиком.
> у одного блогера стоят рядом два ящика
это какой-нибудь TheSignalPath?
Юзаю Сиглент SDS 1202X-E
Вполне неплохой аппарат.
>чисти сеткой, чисти губкой
Дал 500 градусов на минуту, все прогорело - протер хб тряпкой и все, жало чистое
Где там у тебя 500 градусов, фантазёр? Китаец написал на крутилке, да?
Ладно, дебильность шутки оценил. Но ты аккуратнее с этим, нюфани начнут своё говно на 400-450 выкручивать.
Натурально 500, на жале наверное чуть меньше а нагреватель до багрового цвета. На жале начинают угли-огоньки бегать, за минуту все выгорает - все.
И что такого в 500? Особо "качественные" дедушкины эпсн и докрасна грелись.
Это ты меня заебал. Паяй хоть молотком на паяльной лампе и драчевым рашпилем его зачищай, а я никелированное жало прожег и оно чистое.
Какая-то универсальная хрень.

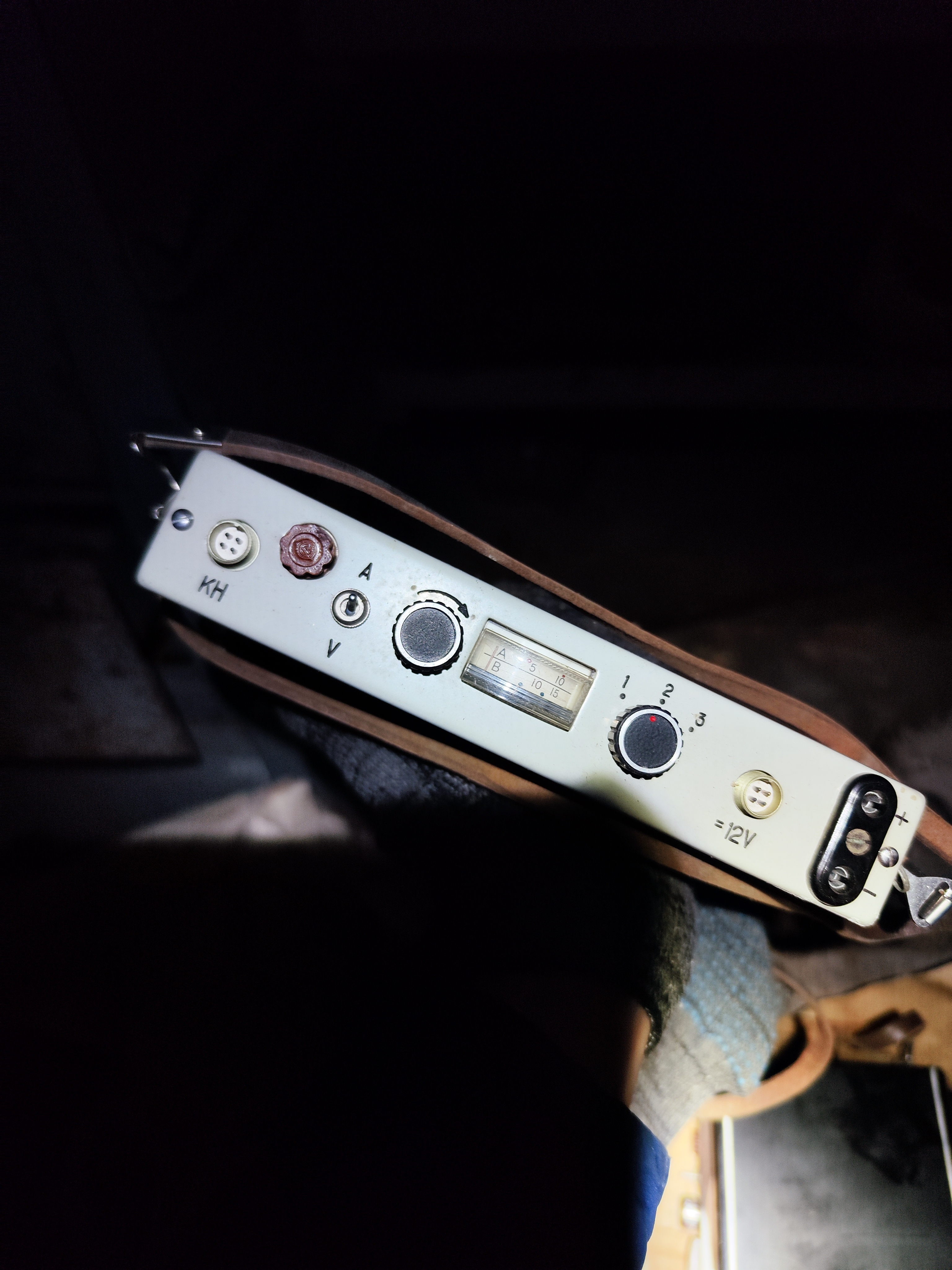

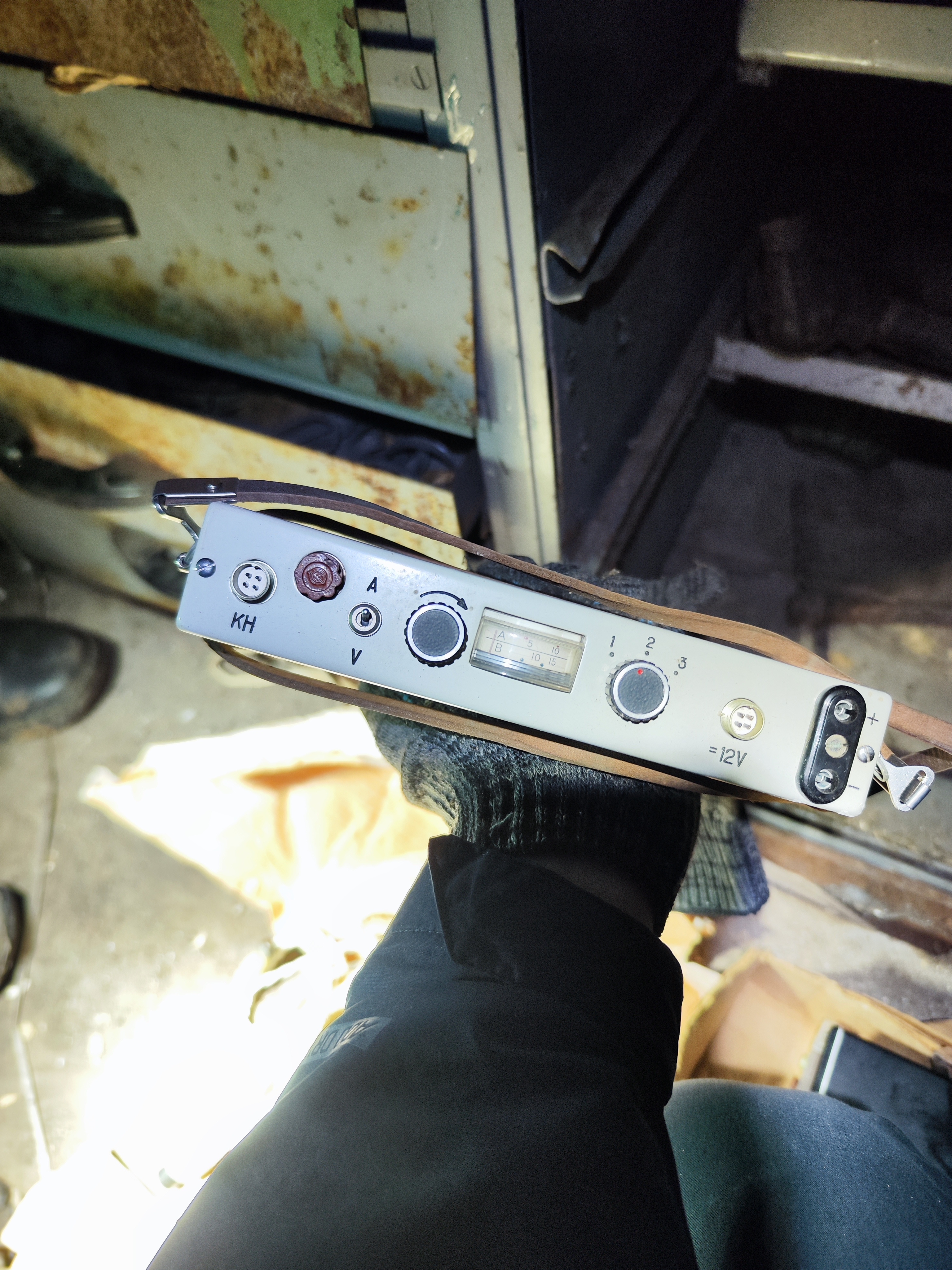

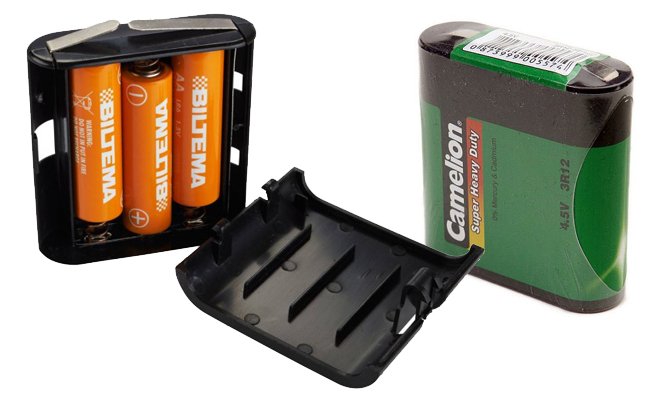

Что по элементам питания у вас? Выручает ли например аналоговый дедовый тестер в условиях пиздеца?
И ещё, в теории, если бы ебашило ЭМИ-оружие, каков шанс у цифровых мультиметров выжить в
- выключенном состоянии с батареей.
- во включенном состоянии
- в выключенном состоянии БЕЗ батареи
А у аналогового прибора?
Я так полагаю у него больше шансов жить?
Правда как-то проверял в морозную погоду (низкая влажность дома), когда даже просто проводишь пальцем по стеклу (типа потрёшь) стрелка может ощутимо двигаться от статики вслед за пальцем.
Взял себе.
Так это абсолютли стартовое дженерик говно уровня дт830, только дополнительно конденсаторы и нинужный поиск проводки. За что такие деньги?
Подобного как грязи в китае но в два раза дешевле.
Ну ты сравнил тоже. 830 это всё таки начальный уровень. А этот уровня 890.
Я сам не профи, но мне надо было проверить ёмкость кондера, сопротивление на 30 МОм — в итоге начал смотреть, что может предложить промышленность.
Отзывы показали, что 9502 и 890 делаются на очень низком качестве. В итоге выбрал вот этот как минимальный. В комплекте хорошие щупы, термопара.
Отписался тут, может ещё какому-нибудь ньюфагу полезно будет.
> проверить ёмкость кондера, сопротивление на 30 МОм
UT33A+ Это может. Емкость до 2 мФ, сопротивление до 200 МОм. Ещё у него авторендж. Имхо, мне нравится. За примерно тысячу с али перед новым годом.
За эти деньги можно купить полноценную мерилку для кондеров и на сдачу 830
Я когда выбирал, вот прям всем надо измерение температуры и измерение частоты. Бюджет 2500 определил. В итоге остановился на этом.
В конце выбирал уже из:
MY64
UT890C+
UT39E+
Если бы не скидка на последний, то снова бы сидел выбирал.
Наконец то села батарейка в тестере. Не помню когда она была поставлена, но срок годности у неё закончился в 2013-ом.
Весьма достойно ящитаю.
Нет, он не лежал на полке
ну лан, держи: https://yandex.ru/images/search?text=%D1%81%D1%82%D0%B0%D1%80%D0%B0%D1%8F%20%D0%B1%D0%B0%D1%82%D0%B0%D1%80%D0%B5%D0%B9%D0%BA%D0%B0%204.5%D0%B2&from=tabbar
О времена, о нравы! Сейчас бы сказали что это ХОЛДЕР, кек.
Это батарейка 3R12.
>>514472
На мегаомах даже дорогие приборы сильно неточные.
Лучше мегаомметр (insulation tester) купить
Так норм люди уже давно и переделали свои приборы под холдеры-адаптеры
А зачем этот колхоз со сраными кетайскими пружинками если батарея 3R12 стоит так же или даже дешевле трёх пальчиковых батареек. А ведь ещё холдер деняк стоит.
Я кстати её банкой 18650 заменил её. Вот это топ вообще. Ещё и бесплатно.
Чтобы рандомную пачку пальцев из фикспрайса открыть и всунуть туда, а не бегать по району искать в каком хозмаге ещё остался этот реликт. Я так со своим ФКБ-2 сделал и ни разу не пожалел, уж лучше менять батарейки в холдере в полтора раза чаще, чем тратиться в три раза больше, пиздуя за тридевять земель за ними.
С разморозкой. Щяс бы в 2023 году по магазинам бегать.
Такие батареи стоят чаще всего в устройствах в которых они не меняются каждый день. Проще раз в год заказать в онлаен магазе и не париться.
А вот ёбли с этими всратыми пружинками и китае-контактами - нет спасибо, этого говна нам не нужно.
И кстати, опять же, ты свой фрнарь давно бы на литий перевёл. Щяс бы, в 2023 году фонарь от одноразовых элементов питать....
Онлайн магазины доставляют послезавтра, а тебе эта несчастная 3336 нужна уже сегодня, ебало к досмотру. Проще один раз купить переходник и забыть об этой проблеме навсегда.
Нет особой потребности в литии, он всю зиму стоит в шкафу и саморазряжается, весной опять чтоли новую банку заказывать, а алкалин за 5 рублей всунул и не сильно утяжеляешь конструкцию, на диодной лампе довольно долго живёт.
Если тебе она нужна сегодня, То легко заменяется любым заряженным литиионом акб. Это раз.
Два: такую же хуйню можно сказать и про любые другие элементы питания. Вот сели у тебя твои сраные пальчики. А магазины о бо же закрыты. И так бесконечно. Так что твой аргумент совершенно инвалид. Т.е мимо.
>Нет особой потребности в литии, он всю зиму стоит в шкафу и саморазряжается
ЛиИОн и ЛиПО крайне низкий саморазряд.
У тебя опять какие-то маняфантазии пошли.
А ты думаешь другая литиевая банка постоянно лежит заряжается, а не валяется вместе с фонарём?
Если магазины закрыты, налутать палец можно из настенных часов и пультов, а "планету" ты только из волшебной шляпы налутаешь.
> крайне низкий саморазряд.
Такой низкий, что до нового года усаживается в нулину и начинает деградировать. Минвайл те пальцы я вынимаю из фонаря и использую где-нибудь ещё, они ещё и не эксклюзивные для одного единственного прибора который пора бы уже заменить на более компактный прожектор, никакого риска обнаружить пушистую бахрому окислов весной.
>налутать палец можно
Севшее говно, служившее год, ты только налутаешь из своих часов.
Сейчас 2023 год на дворе. Проще литий налутать чем твоё пальчиковое говно.
Такой низкий, что до нового года усаживается в нулину и начинает деградировать
Ты можешь не стараться фантазировать, потому что мы говорим о вещах которые есть у каждого.
Отсюда вывод в чём твоя проблема:
1 - у тебя говно вместо акб. Просто возьми нормальный.
2 - ты не умеешь в элементарную схемотехнику/выключатель. Подучись.
и использую где-нибудь ещё
Вот. Это как раз Отличный плюс лития. Просто вытаскиваешь из чего угодно и куда угодно. И всё работает. Причём всегда ещё и подзарядить можно. Ни в какой магазин бегать не нужно и пытаться присрать свой пальчик в жопу.
Тем не менее оно позволит мне прозвонить что-нибудь или подсветить работу, а не развести руками и упиздовать домой. Налутай мне 18650 какие-нибудь в магазине.
Ты можешь мне не доказывать, что мой личный опыт был в какой-то другой реальности. Куплю не говно и оно проработает на 10% дольше - ты тут же начнёшь оправдываться что я всё равно купил говно, надо было купить говно дороже этой алюминиевой трубки, и спаяно всё неправильно, даром что кроме выключателя и лампочки в цепи ничего нет. Проще забить на эту ветку диалога, полезных данных тут больше не будет.
Ты о литиевых пакетах, в которых есть хоть какой-то смысл, или о литиевых пальчиковых элементах? Ну так у них те же проблемы долгого лежания, цены и массы.
С литием лутать в магазине ничего не надо. Он дома. У каждого. Причём не обязательно 18650, а в любой форме. Вплоть до акб в телефоне.
Твой личный опыт не релевантен. Потому что у тебя очевиднейшие проблемы со схемой или же пиздёж. Здесь просто нечего обсуждать.
>Ты о литиевых пакетах, в которых есть хоть какой-то смысл, или о литиевых пальчиковых элементах?
В этом твоя проблема. Ты смотришь на акб как на нечто в виде готового чёрного ящика. Как на, выражаясь языком маркетологов-говноедов, продукт. Тогда как это просто ресурс/кусочек энергии.
Что подтверждается твоими вопросами про говно уровня литиевых пальчиковых элементов.
Чел, здесь радач, так то, а ты сейчас как бабка с танометром которй нужно купить пальчики-хуячльчики и упаси боже знать о чём то ещё. Не нужон это литий ваш окоянный.
Короче, от темы мы ушли. А суть в том, что если нужна в устройство батарея 3r12 - ты просто покупаешь, а не ебёшься с говнопереходниками, которые ещё ждать с китая месяц.
А временно, о боже целый день, можно переседеть на литии если приспичило.
Ага, вот я буду ковыряться в куче старых телефонов искать аккум который в корпус шириной30-40мм влезет. Может какой-нибудь bl-4c влезет, но вряд ли. Охуенный план, надёжный как швейцарские часы.
Я тебе ещё раз напомню, речь идёт о советском ФКБ-2. Его схема это батарейка, лампочка на 2.5 вольт и тумблер включенные последовательно. Люминевый корпус не ржавеет, свич не на транзисторах, а тупо замыкатель-размыкатель. Покажи пальцем, где эта сверхсложная цепь сможет в выключенном состоянии выдаивать литий больше чем он сам разряжается.
> Что подтверждается твоими вопросами
Я тебя спрашивал, так как по твоим шизоидным постам непонятно, чем ты пытаешься прикрываться. Есть люди которые литиевый серебристый пакет адаптируют в свои мультиметры, есть люди которые литиевую АА-шку запихивают в переходник, хочу узнать, к какой касте шизов принадлежишь лично ты. Если ты не слышал о том, что литиевые пакеты кто-то использует вне готовых приборов, это уже твои проблемы.
Переходник идёт с того же самого интернет-магазина те же самые два дня, потом я покупаю пальцы в любом магазине, пока ты сидишь ждёшь новую "планету" и кукарекаешь что кругом бабки с тонометрами.
>буду ковыряться в куче старых телефонов
А вот и подтверждение что литий уже тупо везде, лол.
Зачем тебе куда то влезать, поехавший. Ты же сам писал, что это временно.
ФКБ-2
Очевидно у тебя акб говно или же он валяется где нить в сарае, а не в комнатной температуре. Чудес не бывает.
Алсо, щяс бы про алюминиевый корпус говорить, когда основные элементы, то го же переключателя не алюминь.
>Переходник идёт с того же самого интернет-магазина те же самые два дня
Именно. Т.е ты таки сидишь два дня без пиитания как лошара. Что и требовалось доказать.
У тебя, шизика, ждать до завтра с интернет магазина квадратную батарею это слишком долго и невозможно, но зато ждать говняный холдер два дня уже норм. Всё с тобой поехавшим дебилом, подгоняющим всё под свои маня-условия, ясно.
Везде, но он плоский и с ладонь размером. Третий раз спрашиваю, как я эту пластину затолкаю в фонарь 30-40мм ширины, в трубочку скручу?
Так это ты про временно говорил, мне бы на сезон что-нибудь, а потом уже на выброс в обоих случаях. С алкалином этот вопрос проще решается.
Очевидно, что ты понятия не имеешь как он выглядит. А лежит он в шкафу в комнате где всегда жарко.
Корпусная подложка - люминь, корпус тумблера - люминь, рельсы по которым он ездит - люминь, там одна трёхмиллиметровая медная полоска на куске слюды лежит и всё, остальное всё люминь. Последний раз когда я проверял, она была девственно чистая, больше ржаветь там нечему.
> .е ты таки сидишь два дня без пиитания
Сидишь усираешься как будто ты такой умный всего два дня сидишь каждый раз когда нужна батарея, а я такой-то проёбщик, пять лет назад зимой купил холдер для фонаря который только летом из дома выползает. Ты у себя в голове хотя бы свои собственные маняусловия удержи, а потом до людей доёбывайся, жертва СДВГ ты несчастная.
У тебя действительно какие-то паленые аккумы.
Специально держал 18650 (2,5 Ач liitokala с алика) полгода на балконе в открытом держателе - разрядился с 4.2 до 4.1 В, несколько дней назад смотрел.
Аккум куплен в 2018.
Емкость не проверял, наверняка уже есть просадка, но в нулину не разряжается и нагрузку держит.
мимо другой анон
нет, электродов 0.25 и 0.5 не выпускают. Можешь найти что-то компактное (и естессно дорогое) под проволоку либо сделать сам точечную сварку из микроволновки
Сварка угольным электродом. Для совсем мелочи можно грифель карандаша взять, я думаю.
Деды так радиоприёмники и ранние телевизоры собирали, нормально было.
> Диды при сборке ранних телевизоров: хммм, что же выбрать, сварочный аппарат который хуй добудешь, а вместо электрода стержень от батарейки, которую хуй добудешь, или ёбаный паяльник по цене и устройству лампочки Ильича?
Ты по-моему чёт перепутал
Есть ли китайские говналоги? Самое охуенное это высота от стола до 180 мм! Охуеть как удобно! Ничего не мешает под ним что-то делать!
Но стоит яебал. 100к за новый или 50к за бу если найдётся.
Порридж, спок! Раньше проще варить было...
Я просто впервые слышу эту шизу со сваркой электродом для сборки телеков. Ладно ещё грифель в качестве жала применять, но тут опять же стоит вопрос, готов ли ты раздербанить кипятильник, и не проще ли за эти же деньги купить паяльник там же, где ты добыл кит для телевизора. Ещё и сварка, заметьте, не пайка, на приборе где дорожки уже делались напылением.
Что кстати весьма странно. Он почти пол года на акб сидел и не разряжал её, а тут за каких то пару дней наверное - РАЗ - и в нолину нахой почти
Поцыент скоро помрёт?

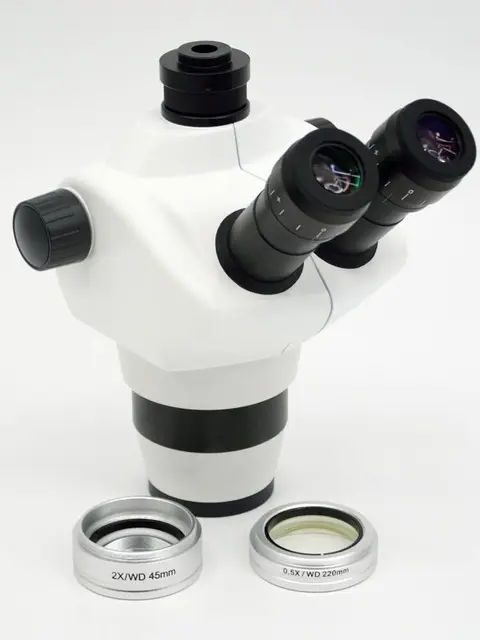

Я встречал либо советские стереомикроскопы, либо - у мажоров - б/у японские. Китайские стереомикроскопы, видимо, не выпускаются или недоступны.
>>515659
Ну если 1080p-вебка - это блекджек и шлюхи...
"Сварочный аппарат" - это накальный транс, варили 12-18 В, электрод - стержень угольный от батарейки. Можешь хоть сейчас заколхозить и попробовать.
На производстве сварочные карандаши были.
Так вот почему куча старой техники спаяна как будто левой пяткой. А за инфу спасибо, интересный инсайд с завода. Пиздец, не могли чуть-чуть никеля на паяльники набрать.
> Китайские стереомикроскопы, видимо, не выпускаются или недоступны.
ЩИТО? Первая попвшаяся ссылка на АКИТэкспресс: https://aliexpress.ru/item/33032066681.html
>пинцеты
Как такое нагуглить? Мне бы не помешало ещё несколько таких же, и они из алюминия, ничего не липнет при пайке.
Или проще самому найти пластинку люминя 10х10 и вырезать несколько?
Крокодилами короткий контакт не захватить, они начинают съезжать вбок и другие глупости вытворять. У меня есть крокодилы, но использую я эту штуку всегда, а крокодилы когда других вариантов нету.
Тут две пластинки есть, которые довольно туго могут любую ножку или провод схватить и они не крутятся как в крокодиле.
И вообще дело в "не липнут", а в том что это очень удобная прихватка, которая и места не занимает, и пролезет много куда в отличие от угрёбишного крокодила.
То что не липнет дело второе.
clip on heat sink
https://www.amazon.com/H-2SL-Goot-Heat-clip/dp/B001PR1KNS
Берешь обычные плоскогубцы\утконосы\пинцет\с_загнутыми_концами\что_угодно, натягиваешь резинку на ручки, ???, профит!
Ты не поверишь, такое у меня на столе лежит, только колечко из велосипедной камеры, а не резинка.
Толстые и громоздкие. Я на тонкий проводок побоюсь повесь такое, а алюминьку на 5 грамм запросто.
>>515993
Спасибо большое, очень похожи по типу, но что-то больше нигде не гуглится.
Без понятия что тебе надо и чего ты хочешь добиться, но если это то о чём я думаю, то у меня для таких дел используется хирургический зажим. Очень удобно. И усилие сжатия можно регулировать ступенями.
Аноны, выручайте. Явно тут есть кто-то, у кого имеется ламинатор.
В общем сабж таков, есть ламинатор fgk-260, в котором поплавились опорные втулки валов. Разобрал я его давно и вот наконец дошли руки.
Вопрос в общем то в установке шестерен привода валов, есть 2 поменьше и 2 покрупнее. С мелкими понятно, они одинаковые, ставятся на горячие валы со стороны противоположной приводу. А вот с шестернями привода валов получился сюрприз: они разные, отличаются буквально на несколько зубов (не пересчитывал). Какие из валов получается должны чуть быстрее вращаться, холодные?
Выходит очередное говно и у всех, например наше-тематических каналов, тут же одно и то же.
Вот сейчас это ебаный гвда паяльник например.
Как же они заебали...
Ну так не смотри, ёпта. Ты как моя мамка с телявизором. "Ой, ужас какой, не могу смотреть!", продолжает смотреть.

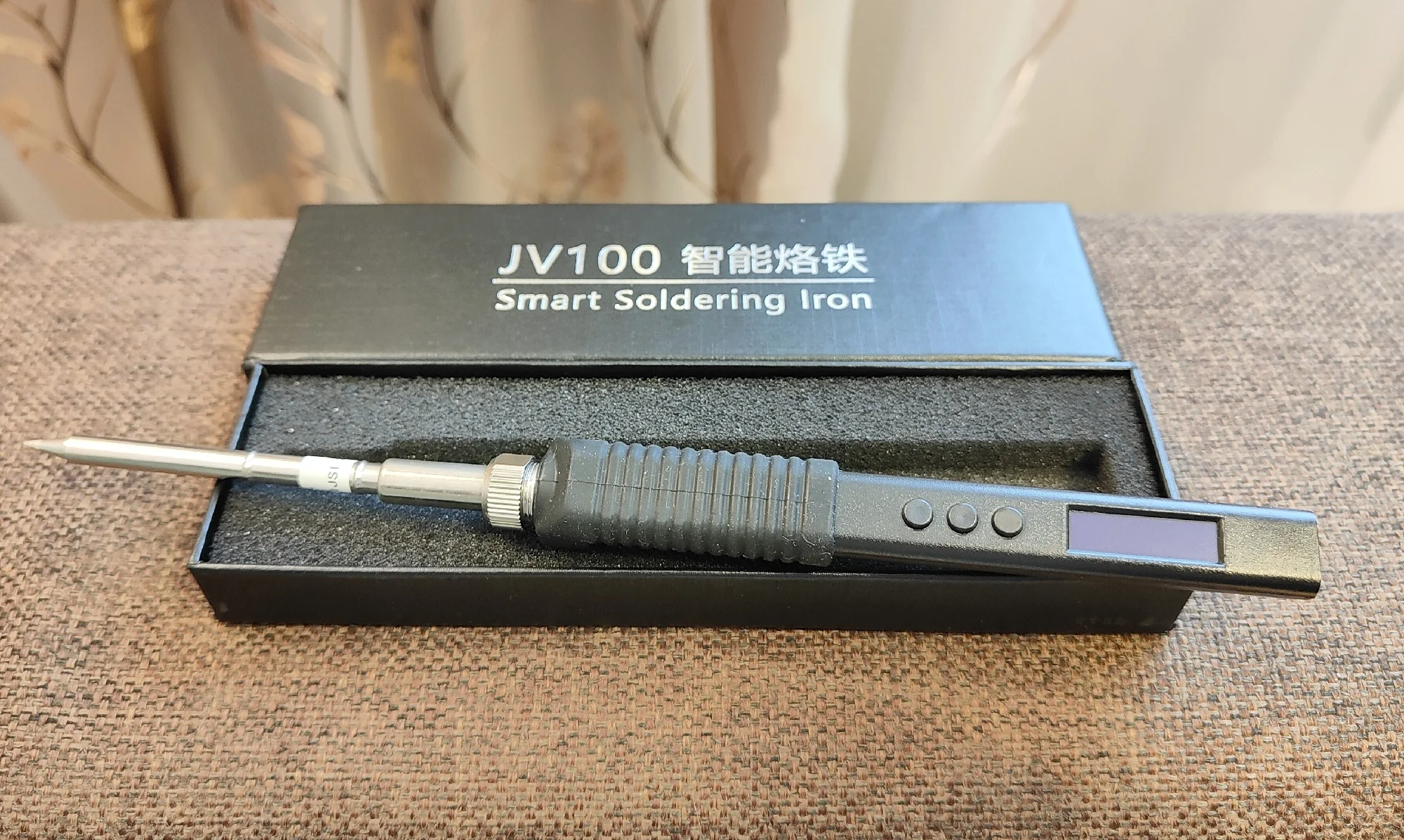

Алсо, очередной пайальник. Бп внешний. Но в этот раз встроили поддержку мощных зарядок, три с половиной элемента. Жала обычные, всё такие же, скорее всего. Толстый, тяжёлый, дорогой. SH72 тоньше, легче и дешевле.
Если хочешь йобу, то возьми weller rt tips и слепи блок управления для них. Охуительные микрожала. Бп и управление обойдутся в 1-2к, жала - по 2-3к.
> например наше-тематических каналов
Штоэта? Ето какой-то бумерский сленг?
мимо поридж 47 годиков
Пчелидзе, еще со старта форса тс100 оформляю бойкот+игнор таким каналам. И ладно, хуй с ними с кипитияльниками, и лбпшками от руиденга, но когда по к/д начинают срать каким-нибудь углекислотным датчиком нужным 0,00000001% зрителей, или теплаком за полсотни зелени, да еще и в таком приторно-скотском стиле, что "сплошные плюсы, нужнейшая вещь, только быдлы не поймут", вот это вот стопроцентный маркер, что канал пора хоронить.
Посмеялся в голове с конденсатора, который стал ручкой для крутилки
Блять как ты заебал с той картинкой. Ты из какого года вообще?
Ты в курсе что буквально каждое видео в ютубе про это и так же сделано? В чём блядь изюминка вообще? В твоей разморозке?
Из треда для ньюфагов послали сюда.
Фен плюс паяло - Quick 706w+
Фен топ цена топ качество - Quick 857DW+
Топ фен, который покрывает весь возможный ремонт - atten 862d, yihua
Паяльники от дорогих к дешевым.
Бомж - sh72, говно на т900.
Норм пацан - паяла т12 , дорогие картриджи, но заебись.
Гик выебщик - тс100 или аналоги, тсы разные, GOOT.
Паяльные станции для норм пацанов - Quick 202D, aixun T3A/T3B
Качественные станции - всё, что на жалах С245.
Если тебе работать, а не выёбываться, взять термопинцет yihua, бомж паяло sh72 с жалом типа К, чтобы быть мобильнее или надо спаять проводок. Взять станцию на Т12 и фен 857dw++.
Понял, значит фен брать самый дешёвый, ориентируясь на отзывы, тратить 5к+ на то, что будет использоваться хорошо если раз в полгода, я не готов.
Т12 так же можно любую брать или есть избранные производители?
Сейчас прибежит шизик, который считает что т12 регулируется одним резистором и достаточно проперженного ноутбучного БП. Не слушай дебила, бери нормальную станцию на stm32, там кроме действительно оверпавернутых мозгов дохуя приятных вещей вроде вибродатчика в рукоятке, режимов сна и калибровки под разные жала, они недорогие и со встроенным БП есть, на них только присрать подставку под жало, или стакай несколько подряд.
Ну как тебе сказать про фен, я рекомендую взять например от стабильных кетайцев. Yihua есть оф магазин на алике, возьми у них фен, там же есть Т12 станция. Это норм китай.
Есть quicko и куча клонов, кто только не делает, есть mechanic, я хуй знает. смотри отзывы. Очень много магазинов и опций.
А так задумайся может еще раз надо ли тебе вообще фен и есть ли у кого может попросить попользоваться.
Купишь дешевую говнину на вентиляторе в ручке - деньги на ветер, хоть и не очень большие. А так купишь вечный фен, который может отпаять все, кроме чипов, которые отпаивают на термопрофиле.
ksger t12 stm32
Индивидуальная калибровка по 3 точкам, вибродатчик, всё как >>517756 говорит.
Я пользовался, такое же как mechanic, будто в одном подвале делают. Выдает запах флюса или что там.
Сойдет.
проперженного ноутбучного БП
Проиграл. Дебс реально полагает что родная, т.е фирменная ноутбучнная зарядка нечета китайскому говну в коробче. Более того, реально считает что он хуже, лел.
Дебс реально полагает, что спотыкаться об перемотанный изолентой 30ваттный БП лучше чем поместить нормальный 75ваттный прямо в корпус
>перемотанный изолентой 30ваттный БП
Найс. Очередной мамкин-дебил-фантазёр нафантазировал и сам же на своих фантазиях подорвался.
Пидрила, вот скажи честно, нахуя ты это всё выдумываешь?
Кого ты пытаешься обмануть если все знают какие самый распространённые БП у ноутов например если речь про мощность?
Все знают, какие у ноутов говно а не бп. Прекращай маняфантазировать, современный ноут больше 30 ватт не ест, а этого нихуя не достаточно чтобы быстро прогревать дорожки. Найдёшь старющий 50-60ваттный - гарантия что он уже устал всеми возможными соединениями и без изоленты не выживет. Ещё и к каким-то воображаемым "всем" аппелируешь, ебать ты дурак.
Пидрила, кончай вилять жопой. Во-первый, современные нормальные ноуты имеют 90-150Вт БП.
Во-вторых, ты реально настолько имбецил, что считаешь люди используют свои текущие зарядки от рабочиз ноутов?
Типичная ситуация, это использование оставшегося или полученного где/как либо ТИПИЧНОГО БП от Dell Acer ASUS Lenovo и тд. на 65Вт.
>гарантия что он уже устал всеми возможными соединениями и без изоленты не выживет.
Зелень, прекращай маня-фантазировать и срать под себя. Ибо это бесполезно относительно лично меня. Я то на долгом опыте знаю как и сколько они работают. И работаю лучше твоего сяолиньного говнеца в коробочке. Эти Бп стоят/ли как минимум как две три твои недостанции. У них отличная схемотехника, распаяны все фильтры и экраны и нормльные компоненты, да те же кондёры, которые ещё тебя переживут. А не те пуки что стоят в китае-говне.
Это подборка для состоятельных людей или занимающихся ремонтом за шекели. А что взять обычному радиогубителю?
Quick 706W+.
Я не понимаю, тебе за 800 рублей и паяльник и фен? Откуда у тебя проблемы купить себе всё для хобби за 10к рублей?
Какой ты радиолюбитель без денег? СССР бомж? Или просто меня подначиваешь?
>всё для хобби за 10к рублей?
>за 800 рублей и паяльник и фен
Если на весь комплект инструментов и приборов всего лишь 10к, то весьма дорогой паяльник получается. Ведь нужен минимум осциллограф, мультиметр, генератор может быть, пинцет, бокорезы и много чего ещё.
Мимо проходил
Ну спасибо, конечно, но цены уже давно не те.
>осциллограф, мультиметр, генератор
Без этого в 10к с головой.
> Я не понимаю, тебе за 800 рублей и паяльник и фен?
Мне нужен фен. Какие ещё 800₽, о чем ты?
Полпроцента игросральных вёдер, которые покупают только для обзоров, ты об этих ноутах? Ну, в принципе, где-то в природе они существуют, да. Но мы говорим о том что уже дома валяется и одновременно больше ни подо что не нужен, если тебе придётся идти покупать бп, то почему бы не купить нормальный блять бп который выдаст сразу все опорные напряжения вместо того чтобы понижать-повышать их из 19 вольт и установить его в корпус.
Да я вижу, что ты упёрся рогом и тебе бесполезно всё объяснять человеческим языком. Обмазываешься говном и рад, и считаешь что колхоз - это норма. Фильтры блять, ага, половина этого БП в ноуте распаяна чтобы внешнее говнище к удобоваримому виду привести.
>Полпроцента игросральных вёдер, которые покупают только для обзоров, ты об этих ноутах?
Пол хуента. Это ВСЕ более менее нормальные ноуты, а не интернет-ведро.
>Но мы говорим о том что уже дома валяется и одновременно больше ни подо что не нужен, если тебе придётся идти покупать бп, то почему бы не купить нормальный блять бп который выдаст сразу все опорные напряжения вместо того чтобы понижать-повышать их из 19 вольт и установить его в корпус.
Ебаный наркоман, когда ты уже протрёшь глаза? Тебе и говорят про нормальный БП который уже валяется дома. И егоне нужно даже никак модифицировать блять. ПРОСТО используешь нормальные, честные 65ВТ под пояльник.
>Да я вижу
Нихуя ты не видишь. Ты просто пердишь в тред своим китае-калом, который даже целиком (паяльник с БП в комплекте) стоит меньше половины нормального ноуто-БП. Что какбэ намекает на качество твоей пердящей говно-коробочки.
>половина этого БП в ноуте распаяна чтобы внешнее говнище к удобоваримому виду привести.
Ты мне напоминаешь тупых гуманитариев из ютуба. Ты же понимаешь что буквально говоришь бессвязные, ничего не значащие пуки?
Добро пожаловать в 3к23, твои стоваттные "более-менее нормальные" ноуты остались где-то там, на сендибридже.
> ноутбучный БП который уже валяется дома
> выдаст сразу все опорные напряжения вместо того чтобы понижать-повышать их из 19 вольт
Выбери что-то одно
> стоит меньше половины нормального ноуто-БП
Ты путаешь их с версиями где гнездо для ноутбучной 35ваттной свистелки. Версия с 75ваттным БП как раз стоит на уровне.
> бессвязные, ничего не значащие пуки
Иди посмотри как из девятнадцати вольт генерится 12 для общей хуйни, 5 вольт для почти всего что есть не напаянного на PCI шину, и откуда берутся 40 вольт для LVDS
>твои стоваттные "более-менее нормальные" ноуты остались где-то там, на сендибридже
Как ты заебал, диван. Ты можешь просто заткнуть свой рот если нихуя не знаешь?
>Выбери что-то одно
Выбрать что, имбецил? Между моей фразой (валяется дома) и твоими маня-фантазиями (не имеющими к делу к тому же никакого отношения) и какими то ОПОРНЫМЫ напряжениями? Клован, ты за контекстом можешь проследить дальше одного поста? Или у тебя как у рыбки?
>посмотри как из девятнадцати вольт генерится
Иди ПОСМОТРИ свои галлюцинации шизик. Ты можешь рассказать к чему вообще ты это пукнул?
Ты ничего не попутало? Иди перечитывай про что тут речь вообще идёт, а потом высерай свой бред.
Ну так выйди из своего манямирка и посмотри на реальность, а не брызгай слюной в интернете.
> Или у тебя как у рыбки?
Я тебя носом ткнул в то, что во внутрикорпусном БП тебе прямо с катушки трансформатора будет сниматься по отдельному куску под каждое напряжение, вместо того чтобы из одного и того же 19вольтового инпута ШИМом высирать всё остальное что может потребоваться. Я хуй знает как тебе ещё это сформулировать, если и сейчас не понимаешь, то ты еблан дубиноголовый и весь этот разговор не имеет смысла.
Еблан, тебе весь тред твердят что твоё "снимание" нахуй никому не нужно. Тем более оно практическм всегда реализовано на линейнике.
Есть паяльник - подсоединяешь ноутбучный кайфовый БП и пояешь.
То что ты весь тред талдычишь как попка свою ерунду не делает её чем-то умным. Никто в здравом уме не будет этой древней ненадёжной залупой пользоваться, когда можно купить бандл "всё в одном корпусе" и тупо воткнуться в розетку, вместо того чтобы перебирать залежи проперженных блоков питания или раскулачивать чей-то некроноут чтобы попаять.
То что ты весь тред талдычишь как попка свою ерунду не делает её чем-то умным
Никто в здравом уме не будет этой ненадёжной китае хернёй пользоваться, когда можно просто взять отличный ноутбьучный БП и тупо воткнуться в розетку, вместо того чтобы покупать очередной кал в китае, когда под рукой такая то годнота от ноута.
>> Пук
>Перепук
Понятно всё с тобой. Иди бомжуй дальше, пока достойные господа пользуются встроенным БП.
>ЭТОТ ПЕРЕПУК
Понятно всё с тобой. Иди жри китае-говно в коробочке дальше, пока достойные господа пользуются кайфовыми ноутбучными БП. Ещё и бесплатно.
> Ещё и бесплатно
Своим временем заплатишь, пока ждёшь прогрева
Выставляешь пресет под нужный вид жала (как будто у китайских будет совпадать сопротивление, лол), дальше паяешь только в двух режимах - 300 градусов для дорожек-паутинок и 350 для всего где есть хоть какая-то масса. Можешь обмазаться мультиметром с термопарой и откалиброваться поточнее, если ты ОКРщик, но это не помешает просто взять и паять.
> калибровка жал
Ставишь так что б только припой плавился. Если не хватает - добавляешь. Калибровка-хуеблировка ненужна.
Т12 - пацанские жала, а не сучьи как у тс100 или sh72.
Раскажу тебе как ОКР челик:
1. Меняю одно жало на другое - к термопаре прикладываю паяло и меряю сколько там, если розбежалось больше 10-20 градусов - калибрую.
2. То же с феном.
В реальности же более менее знаю жала, паяю волной, отверткой и К топором. Какое не ставь - разброс 10 градусов, потому ставлю 290 и похуй.
"чистое" длинно-уёбищное т12 не нужно дома если ты не ёбаный монтажник 8на5.
Хоббисту идеальный вариант как раз все эти тс100 или sh72
КАЛибровка не нужна , как уже сказали. Это всё хуйня и опять же не для дома.
Для этих целей - за глаза.
И он не двух-луч, а двух-канал. Это разные вещи.
Алсо, смотря за сколько взять хочешь. Просто так то есть хуйнюшки типа твоей дсо, но двухканальные. Ноо это так, к слову. Может ты именно аналог хочешь.
Именно хочется аналог пощупать 4к просятцифру в планах купить с ремонтовхуй знает когда этот-то отобьется, там и память, и Vpp/Vrms, и прочие свистоперделки.
Ещё вопрос, из готовых ЛБП занидорага, кроме очевидных двух китайцев типа 3010, что-то посоветуете? В идеале +-30В 5-10А - за глаза мне.
>5-10А
>занидорага
Ничего тут не посоветуешь кроме импульного китая. Но ты и сам в курсе.
Ну или собрать самому линейник. Или собрать на основе кетайского дц-дц регулятора, а силовую часть взять от компьютерного БП.
Постоянного заземления в розетке нет, есть только подключаемое - кусок витухи, который нужно растянуть от розетки до щитка.
У тебя плата "в воздухе висит" при пайке, какой смысл заземлять паяло? Ещё и охуительный план тащить тоненькую паутинку из щитка, забей.
А статику снимать, или современным компонентам начхать на статику?
А статику снимай. Можно даже ковриком обмазаться, где в силикон что-то токопроводящее подмешивают, не уверен правда всякий ли такой силикон может горячий паяльник выдержать, но вроде в описании указывается.
Ну я видел такие которые на 300 градусах плавятся, хз, короче, давно это было. Может продукт чисто чтобы ноуты с мобилками разбирать.
Вот тут про своё говнецо посмотри: https://www.youtube.com/watch?v=5JnrpteFeBc
На какой минуте этот слюнявый шиз начнёт говорить по делу? Дай угадаю, найдёт на жале шим и заявит что пиздец? Жало пальцем ты и не должен трогать, а включенный прибор паять это в целом хуёвая затея, землю и минус соединять чревато дамагом самому прибору.
Нахуя паяльной станции на stm32 что-тл кроме 19В для жала и 3,3В для питания контроллера и экранчика? Причём эти 3,3 спокойно можно делать линейником мощности-то мизерные.
Трясётся губа у этого старого пердуна пока ты ему насасываешь. Нахуй мне смотреть особенности эргономики в условиях развитого радикулита, я тебя русским по белому спросил, на какой минуте доёб который ты цитируешь
На 5 А есть недорогие линейники типа korad ka3005d. У меня он 3 года, удобный и точный, ошибка по току +8 мА, по напряжению несколько мВ.
Или можешь прикрутить фильтр + линейник к ИБП, все равно сейчас большинство аналоговых устройств именно так и питаются.
Лучше брать с энкодером, крутилки и fine/coarse это говно говна.
Дед в видео пускает корпус жала на PE через параллельную цепочку 150 кОм 0.1 мкФ, после чего помеха относительно земли становится не более чем 0.2 В пиковое. Думаю, вполне разумная доработка.
Spectrum Analyzer
Signal Generator
Network Emulator
DC Power Supplies
Network analyzer
>Spectrum Analyzer - по-человечески - анализатор спектра
Очевидно для анализа спектра сигнала, исследования полосы и т.д.
>Signal Generator - по человечески - функциональный генератор сигналов
Для генерации сигналов разных форм и уровней. Не только звуковой частоты.
>Network Emulator
Шта? Из названия ясно. Не ясен только контекст.
>DC Power Supplies - по-человечески - источник постоянного тока
В общем - блок питания. Но скорее всего имеется в виду ЛБП. Применяется ля питания устройств, узлов и т.п. Классический пример: "эмуляция" химических источников постоянного тока.
>Network analyzer
см Network Emulator
Это понятно, интересно в каких сферах нужны эти девайсы типа для разработки, отладки, ремонта и тд.
>Не ясен только контекст.
https://www.keysight.com/zz/en/products/network-analyzers.html
У тебя по ссылке то что на русском так и называется - векторные анализаторы цепей. Бывают ещё не векторные а скалярные.
Применяется для измерения S-параметров четырехполюсников в диапазоне частот. Это могут быть всякие фильтры, кабели, антенны, а также почти любые высокочастотные устройства. Да хоть проверять КСВ по входу у приемника и смотреть в какую сторону подкручивать для согласования.
И на всякий случай уточню для чего измерять. Оно нужно для настройки всего этого. Для ремонта - это смотря какого, но для ремонта бытовой техники нафиг не нужно.
Если он не заземлит паяло то с паяла через те компоненты, которые он будет держать пинцетом при пайке потекут наводки. Так как у тела анона емкость по отношению к земле все равно больше чем у паяла. И уже в зависимости от компонентов можно что-то и попалить.
>>519073
Кстати, не знаю у всех ли но у моей станции такого же типа обнаружился косяк - через год примерно пользования начала завышать установленную температуру пайки. Это несложно фиксится новой калибровкой но все таки. И далее снова через год примерно пришлось заново калибровать. Интересно также в каком магазе на Али тот дед брал станцию так как я свою покупал когда-то в оф. магазе Ksger. И шрифт у нее на передней панели другой.
Ты наверное о всяких 6.5 значных настольных? Так они для всякого производства, автоматизации итд
Никгда не понимал этот сраный набалдажник. Зачем и нахуя если есть хорошие и без этой хуйни?
или искать на авите советский за те же деньги? собирать не буду, куплю уже собранное на озоне за около 2.5к, а то если соберу и не заработает, не понятно будет, я плохо собрал или там что-то из компонентов не работает. может потом доработаю по гуглу. начал читать книгу ревича, а там сразу по осцилограф, но при всей эстетичности аналоговых осцилографов, мне лень даже ехать за такой бандурой на метро.
Лучше не надо. Это совсем говно. Синус 1000Гц смотреть.
Лучше добавить ещё столько же и получить нааамного более настоящий и удобный девайс типа fnirsi 1с15
Аналоговый можно но скорее всего поебаться придётся с ним (поднастроить/восстановить). Если ты совсем ньюфаг то охуеешь. Опять же, если тебя в первую очередь интересует цифра (дуино и вот это всё) то и брать лучше таки цифровой.
Какой посоветуете?
Бюджет собственно 7к что можете посоветовать?
Наконечники weller rt и самодельная паяльная станция к ним.
Наконечники по 2-3к, комплектация для станции до 1к, блок питания до 1к.
FNIRSI 1C15 - самый адекватный из дешёвых.
НЕ ЖЁЛТЫЙ блять или какой другой похожий FNIRSI или другой марки. Именно 1C15. Повторяю для ньюфагов: именно 1C15. Да, только бело-синий. НЕ новее и НЕ старее.
Только этот на плисине и в нём всё относительно хорошо кроме не собо удобного жойстика, но на него похуй, адекватность и железо важнее.
Сейчас хотел купить ещё одну. А хуй там, нет ничего. Полтора магазина доступно, по 3-4к, и вообще с металлическими зажимами. Это не то, это другое, это неудобно. Пластиковые верхушки хорошо держат, их можно допиливать и менять, а металлические говно и цельные.
Как быть? Что взять? Опять жалею что хорошего не купил побольше.
> видел на ютубе как припой сам ползет к контакту

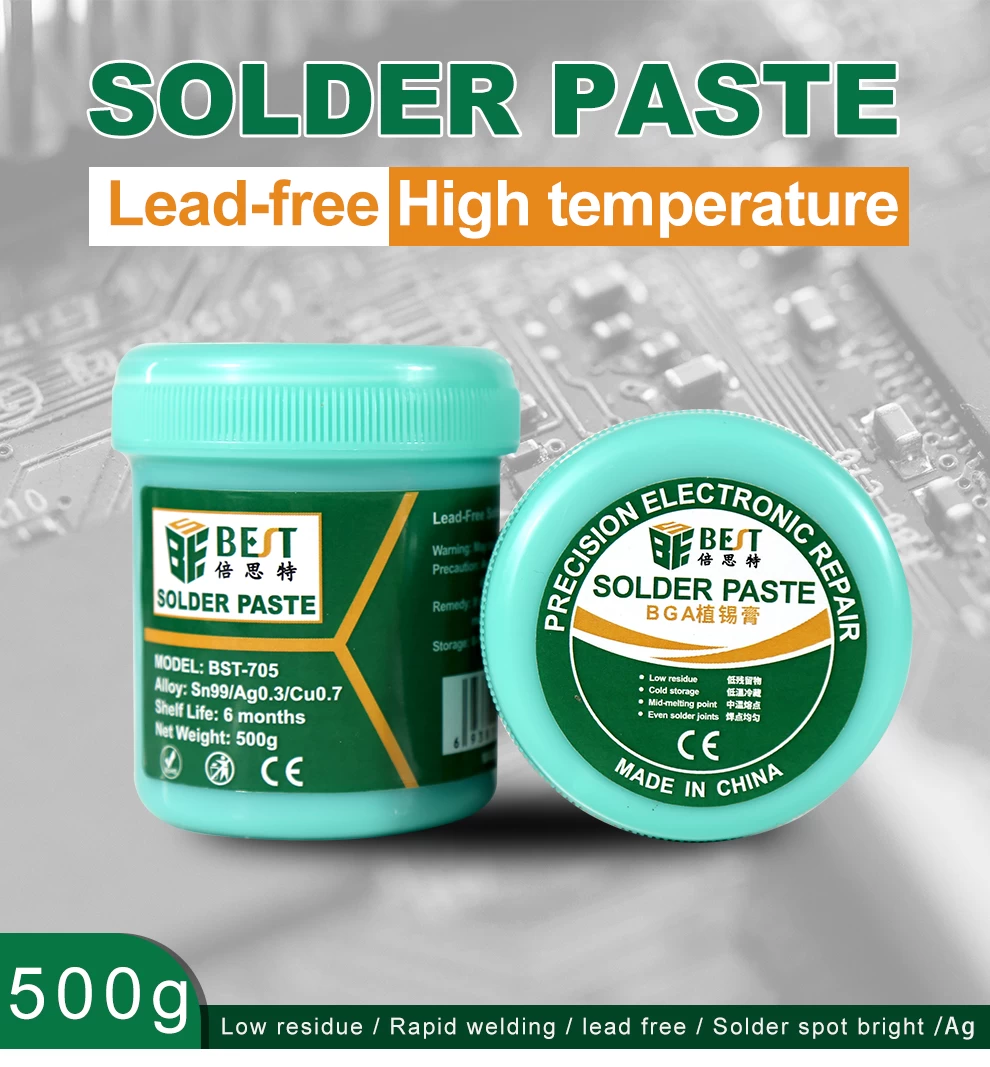

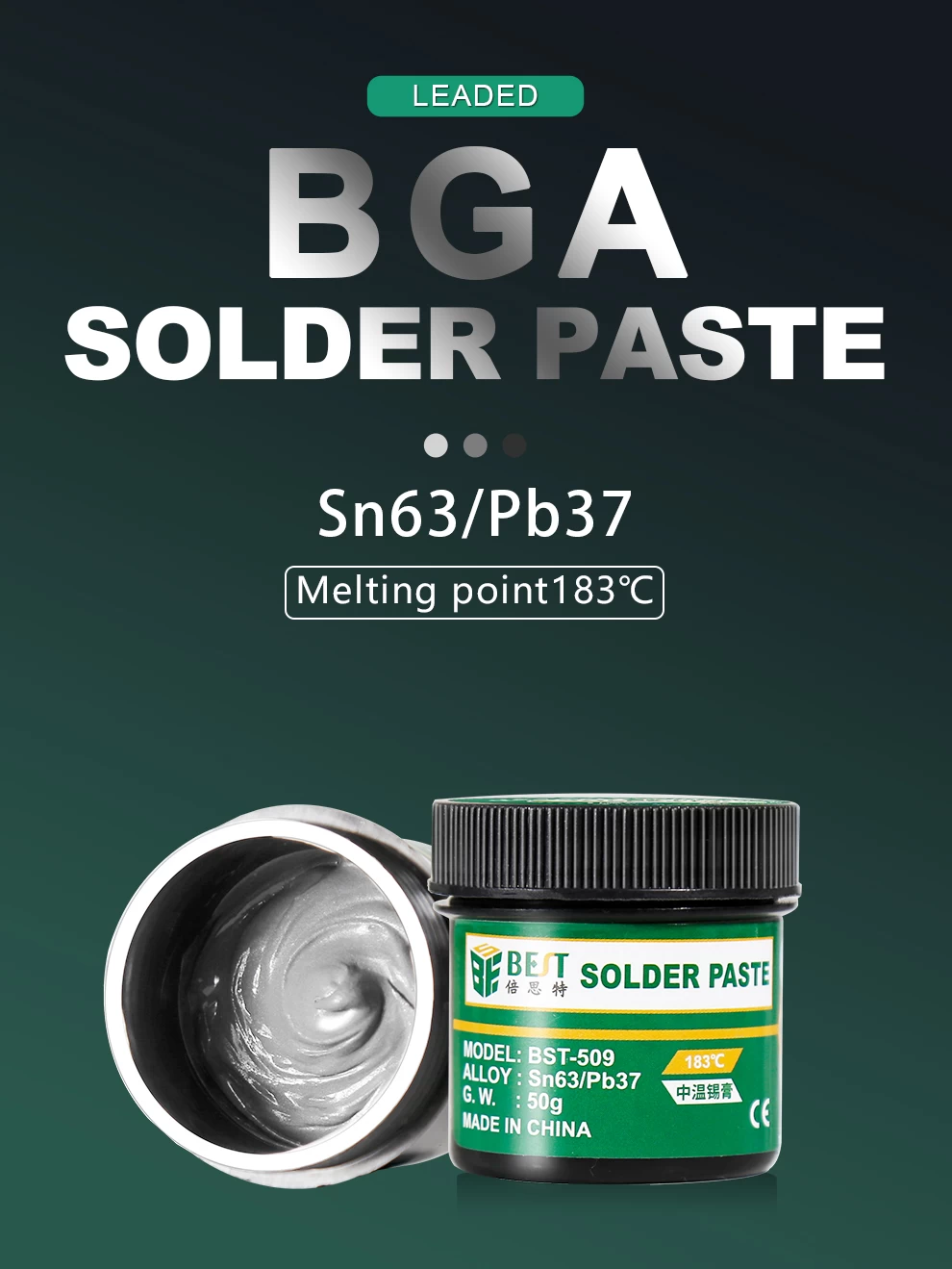

Паяльная паста это называется, но это не для тебя, а для подогреваемого стола или фена. Рандомный брусок на т12 с к-жалом, лужа флюса и вперёд.
>т12 с к-жалом
>флюса
типа такого?
Есть уже готовый набор с паяльником и флюсом, пох бюджет 3к?
Ато я не ебу какой там нужен флюс и жало, мне надо припаять тонкие проводки к маленьким пяточкам на платке которую я скинул выше?
Ты хочешь взять отдельно паяльник и отдельно блок питания?
Есть сразу с блоком. У меня такой с синей ручкой https://www.aliexpress.com/item/32895617771.html
10 из 10.
Жала себе выбери и отпиши продавцу, а то он дефолтные отправит.
Обязательно топорик возьми, который KF или K.
У меня основное жало это D24, а может тебе BC2 больше понравится. И BC1 возьми мелочь паять.
Смотри ещё какие есть.
Можно выпаивать здоровые микрухи не снимая свитер.
Но они как пол паяльника каждое стоят.

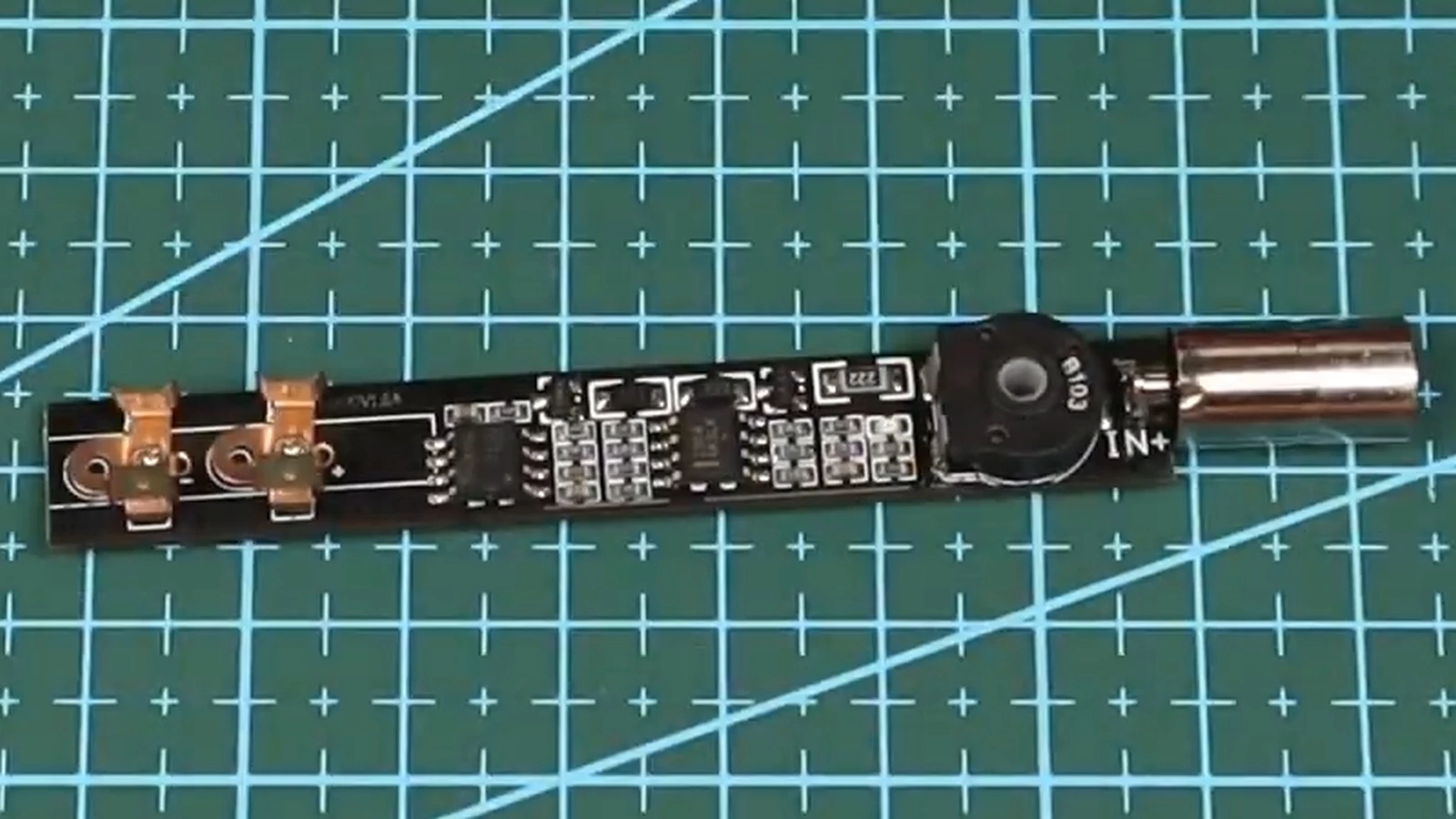

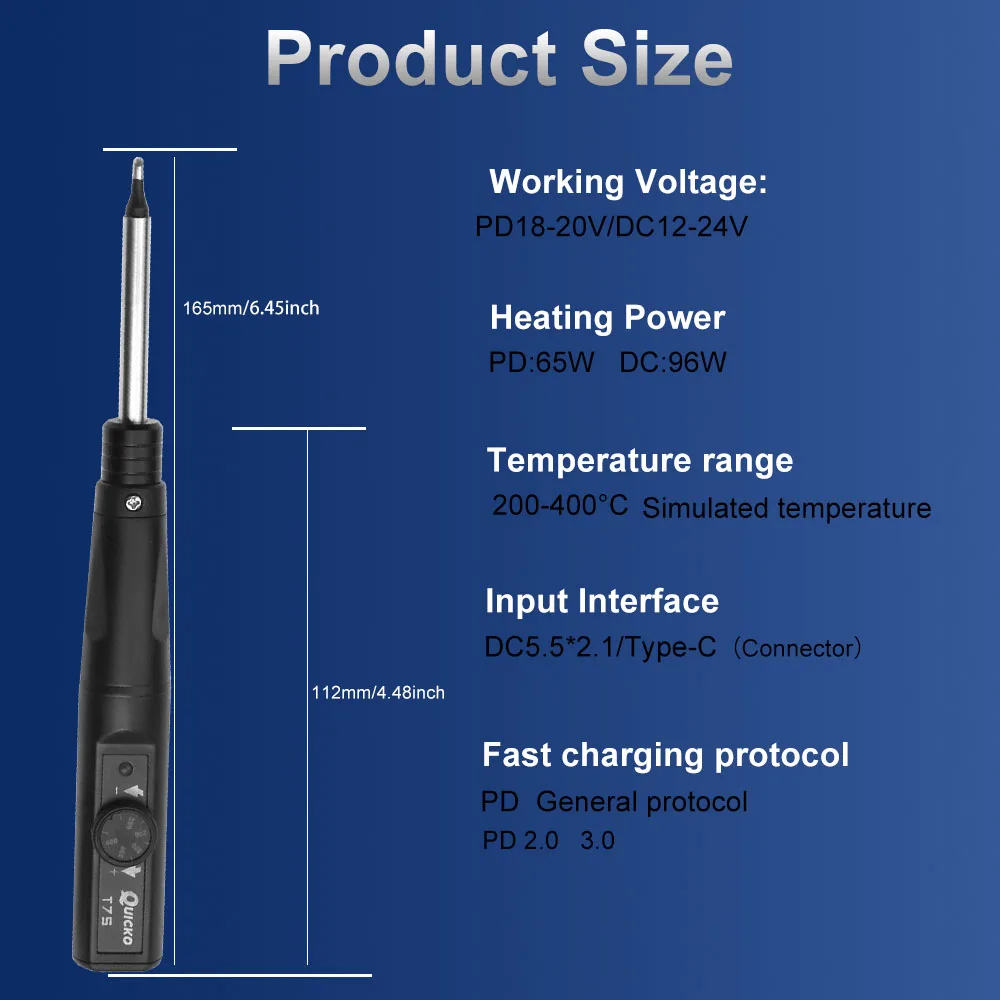

У этого сзади можно дыру просверлить и приделать вход под штекер. Если сильно надо.
Сам предложил, сам сделал.
Теперь у меня есть разъём для внешнего питания.
Работает даже от 12V, только нагревается 40 секунд вместо 9.
Там, кстати, разные версии и разные чипы. Самой крутой считается на STM32 версии 2.1 как у меня.
Дешевые на каком-то китайском чипе, который прошить нельзя. Но это уже как сам хочешь.
С другой стороны на STM32 версии 3.1 какие-то баги есть, что все берут и шьют туда прошивку от 2.1.
А на китайском чипе вообще ничего прошить нельзя.
Ты, в общем, сам погугли. А я спать.
Мммаксимум бесполезное говно. Стоит пылится подобная хрень от веллер.
Почему говно? Не держит ничего?
Сам пользую ручные ювелирные тиски и на столе тиски. Плату в тиски, тиски в тиски и можно крутить, паять, пилить.
патамушта мы ебем бля чоли каждую китайскую хуиту? хоть бы ссылки дал, желательно без ебанутого китайского сумбуроперевода на русский.
Потратил примерно полчаса на все про все. Пайка заняла 5 минут, остальное время вырезал и подгонял отверстие под тумблер.
Каску хоть надел?
Увожаемо. У каждого мультиметра должна быть семьякнопка
С кислотой ты конечно ебанулся. Забудь про неё. Такое используется только в исключительных случаях. И это не он.
Кислотой пропаивал контакты на тумблере, чтобы не поплавилась пластмасса от перегрева, и вообще все крупные контакты лучше паять кислотой для прочного и надёжного соединения. Или я не прав?
Не прав. Не нужна там кислота вообще. С обычным флюсом, да даже канифолью, такие вещи нормально паяются. Ты йобу дал.
От этой кислоты у тебя со временем как раз соединение может перестать быть надёжным. Т.е ты хотел одного, а получил противоположное.
А контакты на солнечной панели можно? Вот внищу отрезал дефолтный провод 0,5, чтобы припаять 4-ку, или тоже накосячил?
Короче, смотри. Нужно взять за правило, что если СОВСЕМ (ну никак) не паяется обычнымТМ способом, то только тогда берут кислоту.
Обычно это вещи которые вообще никак не паяются без кислот и прочей хуйни.
Вовремя ты мне попался. Я кислотой крайне редко пользуюсь, знакомый телемастер мне посоветовал, когда я не смог припаять контакт от фена. А тут сегодня, че то в голову стукнуло, с дуру купил эту кислоту за 50 рублей. Хорошо, только тумблер и контакты на солнечной панели пропаял. Сейчас промазал всё раствором соды и протёр. Теперь буду учёный.
Недорогой и с пищалкой. UNI-T какой-нибудь.
Только потести сразу что б пищалка быстро срабатывала. А то бывает что с задержкой срабатывет.
Такой у меня есть, мне нужна хорошая и качественная вещь которой комфортно пользоваться, что нибудь народное типа того паяльника на т12 жалах.
>RM102, ZT102
Они же одинаковые.
Этот норм, полезны ли автомобильные функции?
> полезны ли автомобильные функции?
Зачем они тебе, если у тебя нет авто? Даже если и есть, то ты все равно в его починке не шаришь, иначе этот вопрос не задавал бы.
>чтобы сам пинцет от силы сжатия не деформировался
С твоего пика деформируется. Если сильно сжать, кончики разъезжаются и деталь улетает в неизвестном направлении. Чуда не будет.
И это мой любимый пинцет для SMD, просто надо уметь не передавить деталь, чтоб не улетала.
Конкретно у этого хуйня, а не пищалка, я такой отдал.
Второе - rpm/dwell это для старых автомобилей на карбюраторе, на жиге трамблёр настроить.
В реальную машину берут уже micsig ato со щупами.
Ну а хули, диды вообще отбитые. Я видел как они чинят свои тарантайки ёбаные, на глазок, потом проблемка через неделю.
И трамблёр они настроили тупо по звуку двигателя, даже без этой хуйни.
А хули, не потащишь же за ползарплаты купленный настольный частотомер в гараж который вскрывается гнутым гвоздём, в итоге учишься на слух настраивать в чистом поле.
Понял, cпасибо за ответ. Да , тут нужен опыт - чтобы использовать свою силу граммотно как со стороны пинцета , так и со стороны пояльника. Вообщем целая наука , но пинцет уже заказал , жду его с нетерпением :)
Не могу общать, а то надоело что все смд прилипают да и кончики не такие тонкие как хотелось бы, из-за этого придерживать не всегда удобно. Так что наверно всё комнату залью при открытии)
Пользуюсь таким уже не первый (второй) год. На работе, каждый день. В основном 0805, но было и 0603, и даже 0402 менял. Короткий (специально брал), 11 см, синий, титан?, очень легкий, не магнитится, не плавится, не гнётся, с прямыми концами без зацепок на концах. Припой не прилипает, концы не облуживаются, не изнашиваются. Если сильно сдавить, то концы съезжают друг с друга и элемент улетает, тут только руки набивать, у меня уже проблем не возникает.
У меня лучший пинцет - jakemy jm-t3-16, продавец на али положил в подарок, лол.
Отлично сведен, за несколько лет активного использования не разболтался, щас ставлю им резинки на брекеты.
ESD/proskit/etc с али/оффлайн магазов похуже, у них наконечники немного пластилиновые. Но если аккуратно работать, то все ок.
Хирургические и другие здоровые с толстыми губками обычно хуйня, у них усилие на сжатие большое. Антистатическая пластмасса - вот это вообще хуйня полная.
Синий паяльник, красный паяльник T12, SH72, TS100.
Фен отдельно. Какое нибудь говно. Хз, мне не нужен, на работе есть.
>А чё такой дешёвый?
Ебать. Я свой Хуйтек двухканальный, практически за эту сумму купил в 2018.
>>523601
Вот почему я сюда это принёс сюда, самому интересно что это. Насколько я понял из спецификации то у Miscig на выходе +/-1.5 В и питается от USB, вот у меня вопрос при делителителе 500 не слишком ли "сжатый" сигнал будет смогу ли я наблюдать искажения на выходе инвертора? У Pintek питание 9в и на выходе +/-6.5 в и делитель 200, хотя полоса пропускания 25 Мег против 100 у Miscig. Так что лучше и универсальный?
>какой осциллограф купить
1C15
>прекратить наконец конденсаторы по поводу и без менять
Для этого собирается отличный внутрисхемный еср-метр из любого подножного говна и палок за вечер или два.
Ну или, опять же, покупается готовый если рукожоп. Стоит не дорого.
> 1С15
Ему уже три года, недели китайцы не придумали что-то дешевле и возможно даже лучше?
Поебать склоько ему лет. Это осциллограф. А законы физики не поменялись.
Плюс ты не забывай, что китайцы тебе скорее хуже сделают а не лучше.
Существенно лучше выкатывается только через поколение или даже поколения шлака.
А пока это единственный адекватный, недорогой осциллограф, да ещё и на плисине.
И портативный, забыл сказать.
Что для всяких ибп особенно важно.
Да и просто удобно это.
Так я им один хуй пользоваться не умею и спалю нахуй. Давай дешевле что-то.
Ты его не спалишь. Он портативный, гальванически отвязанный. Это раз.
Два - дешевле ничего просто нет. Всё что дешевле просто полный мусор и игрушки в сравнении с ним.
>нельзя прошить
OTP, защита от перезаписи, ил просто нет прошивки от васяна?
Намотать изоленты на спичку чтобы подклеить неудобный участок в принципе удобно
Купи FNIRSI 1014D, вполне топ за свои деньги, тем более генератор в комплекте!
Сука, сейчас бы топ-кал нюфагам советовать. Почему ты чмо?
Ты ебанутый? Это говнище.
Либо брать показометр, либо покупать хотя бы Hantek5102P/Siglent SDS1202X.
Скорее прошивки нет. А возможно ещё и программатор какой-то проприетарный нужен.
Брал такой у знакомого и нихуя не понял. Например хотел посмотреть пульсации на выходе ноутбучного зарядного - крокодил на массу, щуп на плюс - луч улетел в небеса, крутил вертел Position, щуп на х10 переключал, в меню указывал что щуп х10, автонастройку включал - так луча и не увидел, лол. Хотя на экране показывает что +19В и ещё что-то. Хотя на шимке без проблем увидел скважность импульсов, так что или я дурак или прибор несколько странный.
>>523888
Давайте начнем с показометра, ну не стоит задачи делать что-то выше пары МГц, а угробить дорогую вещь не охота. Как в детстве - первый мультик стрелочный, потом 838, а вот после 838 уже можно и юнити смотреть.
Перепробовал раз 15, думал плохой контакт, крокодилы цеплял, но повторяемость результатов одинакова.
Это что-же получается, мульт вносит настолько значительные изменения в цепь измерения, что устройство буквально воспринимает это как обрыв?
Да, я меряю на "10А" на селекторе(миллиамперный предохранитель я спалил), может в этом дело, но один черт неужели там на шунте рассеивается столько-то, что даже не хватает зажечь три маломощных индикаторных диода?
>фонарь максимально тупой
>бегущие огни, мигалка
Проиграл.
Максимально тупой - это источник питания, механический выключатель разпывающий цепь и источник света (желательно без всяких маня-драйверов шмайдеров).
>никак не могу переключиться на третий режим постоянного свечения
Щупы нормальные купи Или сделай сам.
>фанарь не умный аряяя!
>чот не замерить ток при простом горении кек пук сереньк
>фонарть вместо, в хуждешь случае, снижения яркости - >не включается
>Аряяяя пашоф нахуй ряяяя!
Только не запплач, тупица.
Откуда я знаю чего этот тип воспламенился. У него и спрашивай.
Успокойся, у тебя тряска. Завтра поговорим, закругляйся уже на сегодня.
Успокойся, не тебя спрашивали. Или ты тоже трясёшься как тот тип? Причина тряски?
Эти "прориетарные программаторы" на китайские general-purpose MCU стоят 300р. на али.
Краткое правило: обычные вещи паяй с канифолью или СКФ (если паяльник не перегревается, то можно не отмывать), средней тяжести (китайский никель на джеках, старые потемневшие выводы и дорожки) - ЛТИ-120, тяжёлые - сильно окисленные детали, алюминий, чёрные металлы - Ф-61. Ф-61 лудит даже Аллаха, а где он не справляется - поможет мочевина (карбамид, карандаш для чистки утюга). Карбамид и Ф-61 обязательно смывать. Я вообще мою платы в посудомойке, там щелочная среда.
Скорее всего у тебя настолько хуевые щупы что их высокое сопротивление создает большое падение напряжения и фонарь не может включиться
По сути, остановился на 2х вариантах:
1. KSGER T12 V2.1S https://aliexpress.ru/item/32945257770.html
2. Quecco T12-955 https://aliexpress.ru/item/1005001608493682.html
Условно есть еще 3й вариант KSGER T12 V3.1S https://aliexpress.ru/item/4000525484368.html (мини, без блока питания).
Главный вопрос, есть ли смысл в версии 3.1S? И есть ли принципиальная разница в схемотехники контроллера и БП у Quicko (quecco) и KSGER? Надежность и стабильность же +- одинаковая у них?
Прошивка от deividAlfa с возможностью pid-регуляции, как я понимаю корректно заработает и там и там?
У Quecco в комплекте алюминиевая ручка M8, которую я как раз хотел. У KSGER (set 5) она пластиковая (а варианты с алюминиевой у него стоят значительно дороже quecco).
Пока склоняюсь к Quecco с алюминиевой ручкой M8. C 1 жалом выходит 3300р (с учетом скидок).
>Прошивка от deividAlfa с возможностью pid-регуляции
Я бы еще понял если бы ты с многоступенчатым ПИД запускал промустановку с регуляцией йоба-температур и довлений. А тут распетушился с выбором сраного паяльника, будто спутник деревенский запускаешь. Тебе не похуй ли, каким лигурятором он будет управлятся?
KSGER T12 V2.1S выглядит вменяемее Quecco тупо внешне. Радиаторы силовых элементов больше, термистор на трансформаторе, нормальный выпрямительный мост а не дохлая рассыпуха, плата с экраном не перекосоеблена, кондер какой надо а не какой попался (глянь на шелкографию).
>>524913
там удобная индивидуальная калибровка под каждое жало. Китайские жала имеют просто ебанистический разброс показаний температуры, в легкую одно может жарить 300+, второе еле пердеть на 170, а китаепрошивка будет считывать с обоих 230.
>KSGER
>плата с экраном не перекосоеблена
Это как повезет. Вон, у ксгера изоляцию от провода подложили, чтобы экран прижимался.
Просто КСГЕР в край охуели и за алюминиевую ручку хотят просто дохуя. У квико она гораздо дешевле тсоит и отдельно и в комплекте со станцией.
Кондер я могу сам ябануть побольше туда. Где-то чувак тесты проводил, что 400В 33мкФ хватает, вроде как, хотя у ксгер там больше стоит. И там и там заявлено 120 Вт БП.
Хуй знает. У КСГЕР еще нахуй не нужные часики + для этого сделана батареечка. У квико этого говна нету
>термистор на трансформаторе
Эээ, что? Можно на фото показать? Если ты про желтую хуевину - это батарейка часов, которую они куда попало клеят, то на корпус, то на трансформатор
И да, че-то термистора на входе к ксгеровского БП нету, а у квико есть т термистор и варистор.
На втором фото ксгер с "перекосоебленной" платой контроллера.
У меня KSGER T12 V2.1S, доволен как слон.
Приделал к нему разъём для внешнего питания, чтоб от аккумулятора можно было питать.
Прошивку не менял, мне всё и так нравится.
>есть ли смысл в версии 3.1
Я когда свой брал, гуглил, и 3.1 это какое-то кривое говно, на которое люди накатывают прошивку от 2.1 чтоб оно хоть как-то работало.
Ручку брал пикрелейтед.
У неё самый маленький вылет жала. Мне очень нравится.
Только резинка прокручиваться стала, надо её на обувной клей резиновый приклеить.
Это не та ручка, у которой жало внутрь засовывается по самые помидоры чтобы работать им как карандашом? Как там с термоизоляцией на конце, я чёт подзаебался своим как лыжной палкой орудовать над мелкими смд и джамперами, хочется как у меткала.
У всех этих ручек кроме стандартной удочки жало примерно одинаково торчит на 50мм. Их целый зоопарк. Самые дорогие из углепластика и нержавейки. Есть алюминиевые чуть подешевле, есть пластиковые, к которым жало может "припаяться" внутри (они самые дешевые)
>Минусы
>— Ручка от нагрева внутри деформировалось и жало заклинило. Теперь оно не сменное. Повторные попытки прогреть и достать жало не увенчались успехом(
> примерно одинаково торчит на 50мм
Заебись, ровно в два раза короче чем на моей текущей сине-жёлтой зрадной рукоятке, надо брать. Пришлось недавно перемычки на поцарапанной плате из многожильного провода крафтить, как же мне очко пекло это делать, особенно когда под микроскопом ещё и упереться некуда, либо кирпич под руку подкладывать, либо мизинцем цепляться за что-нибудь, нахуй так жить.
У Квико ручка M8 алюминиевая стоит чуть больше косаря, а у ксгер такая же стоит 2к.
Я пока думаю, что пошлю эти ксгер нахуй
>Заебись, ровно в два раза короче чем на моей текущей сине-жёлтой зрадной рукоятке, надо брать.
Ясен хуй. Попробуй шариковую ручку взять не за кончик (как мы обычно пишем) а за середину и пописать что-нибудь. Разница в почерке и удобстве будет очевидна. Я хз, кто в 23 году покупает паялки на Т12 за 3к+ и берет стандартную ручку-удочку, которая просто была сделана по образу древней Hakko 936 под жала 900м.
Только разъемы и распиновки у разных производителей разные. Лучше сразу брать подходящую. Ну и минусом будет, что жало в такой хуже фиксируется (просто вставляется в натяг без фиксации гайкой). Быстрее его заменить, но оно может слегка прокручиваться в ручке, если будешь сильно на него давить
На фото ксгероваякая пластиковая. Я такую очкую брать
>>524959
Дык ясен хуй, я от этого и бугурчу. Ладно ещё какой-то епсн терпеть где наоборот не доверяешь этой хуйне так близко к ладони вёдра лудить, но тут же нихром в самом кончике весь вмурован, пора эволюционировать. Какой-нибудь куку-м8 выглядит прилично вроде.
У хэндскит ручка еще удобная, но в месте хвата пластиковая. Тоже может поплавиться. Хотя сама станция стоит дешевле и ксгера и квико
>приличный припой с флюсовым ядром?
Посоны Каину хвалят
https://www.ozon.ru/product/pripoy-dlya-payki-s-flyusom-pripoy-katushka-0-8mm-50gr-payalnye-prinadlezhnosti-722381494/
Можно и на али посикать такой
Ну да, на сто рублей дороже и всё так же наёбывают на вес катушки. Разница конечно нивелируется покупкой двух, но я старую-то свою катушку несколько лет выдаивал на всякую мелочь. Как тот еврей с арбузами, ей-богу.
https://youtu.be/CAd1xOh_HmE
Говорят он не со свинцом нихуя
у меня вот эта https://aliexpress.ru/item/4000183089084.html
ручка люминь, прошивка deividAlfa ставится
Можно стандартную ручку доработать
>ручка люминь
Люминь только в основании где провод. Откручивающаяся Головка пластиковая
>прошивка deividAlfa ставится
А часы работают? У хендскита же батарейки нету (хотя часовой кварц есть на плате)
Есть глюки какие-нибудь у нее?
Припой со флюсом блять внутри вместо как у всех нормальных людей приаой отдельно флюс отдельно.
Ебанууууутые.
>Паяльные станции у них с часами
Я с етого тоже вскекнул. Скоро начнут мелодиями будильников обмазываться.
И не только. Особенно если у тебя ебучая коробка-бак размером в пол системника на столе вместо пояльника.
Учитывая что там целый полупустой мироконтроллер, то встраивай всё что хочешь.
Я до сих пор удивлён что там нету какого-нибудь тетриса или змейки, дефолтного селектора вполне хватит
Мне он не очень нравился, потому что постоянно слетала калибровка, этот "продукт" от sysjoint.
Помогите выбрать новый, может у кого даже есть на примете хороший анализатор? Мне нравилось, что быстро мог найти где на креплении хуйню сделал, ксв моментально падал.
Я ебал еще раз его с алика покупать, tinysa пришел коцанный.
>монтировал антену на крыше дома
Что там щас интересного по телевизору показывают?
На мачту монтировал, или тупо к стене?
Мимо тоже хочу присрать триколоровскую антенну к 4г-модему
сука, как же я ненавижу кроны...
Ля, было бы прикольно откалибровать какой-нибудь самый презентабельный. Валяется у меня стрелочник, купленный в 2002 в ларьке "всё по 50 рублей", с которым почти всю школу гонял, была бы ему компания на полочке пока такой же примитивный но в красивом корпусе mas838 трудится за остальных.
Что не так с кронами-то, всё равно внутри скорее всего пятивольтовая кренка стоит.
> пятивольтовая кренка
Лолшто, там либо 6 солевых галет, либо щелочных батареек AAAA по 1.5 В. И садится всё это просто за пару месяцев. Есть конечно аккумы в формате кроны, но с низким саморазрядом ни разу не видел. Поэтому на своих тестерах M890 психанул и приклеил отсеки для 6 обычных AA-батареек. Вставил любые дешманские alkaline - вот теперь другое дело, годами ничего не садится.
> Вставил любые дешманские alkaline - вот теперь другое дело, годами ничего не садится.
Я в своём крону раз в 2-3 года меняю, ты что-то делаешь неправильно со своими кронами.
Ну вот у меня в городе куча дешёвых Camelion и не то чтобы дешёвых но доступных Energizer, ты что в них суёшь? Я просто мешками покупаю Camelion, на одну педаль на три-четыре репы хватает, надо бы конечно собрать нормальный питальник на аккумах для педалборда, но пока и так нормально. И в мультиметры свои сую их, и живут они годами.
На каком-нибудь форуме продать фанатам, пока те ещё живы и в своём уме.
Не купят же. Те кто любят всякую некротень ищут МАДЕ ИН УССР
те кто любят деманскую китаебень заказывают всякую шнягу из алиэкспресса, сейчас уже нет необходимости жопу морозить по радиорынкам
> преобразователь
> стабилизированного
Хотя хуита, нужно что-то простое как палка. 6 батареек ААА скорее всего.
Два лития последовательно. 8+ вольт на выходе.
Чисто химический источник.
Приборам НЕ НУЖНО стабилизированное напряжение. Как и не нужно именно 9в/4,5 или 12.
>>525794
А такие не покатят?
https://sl.aliexpress.ru/p?key=3LXQwTM
Ща "тех самых" 830 нет уже.
Они от шринкфляции пострадали так что туда даже обычные разъёмы изолированные не подходят по размеру.
Но денег за них не готовы будут заплатить, наверняка. Только ходить вокруг и облизываться.
Осциллограф с плеером ещё не додумались скрестить, чтобы можно было смотреть-аутировать на аудиосигнал?
https://www.sillanumsoft.org
Пустишь в микрофонный вход что-нибудь и аутируй на сигнал
Хуита. Что, если я хочу одним каналом тыкать в ардуину, а вторым любоваться осцилляциями музла на фоне? И чтобы корпус осцилла катался по столу от басов.
В ардуину тыкай нормальным осциллографом, на вейвформ аутируй в аудиоплеере, в чём проблема?
>Осциллограф с плеером ещё не додумались скрестить, чтобы можно было смотреть-аутировать на аудиосигнал?
Эквалайзерные индикаторы уже давно изобрели же.
Я так понял, световой оптический микроскоп нельзя подключить к монитору или выводить изображение на экран, нельзя автоматизировать какие-либо действия?
Можно. Продаются специальные камеры на окуляр.
И что ты там блять автоматизировать собрался? С изображение софтово делается что угодно на пк.
>Можно
>Продаются специальные камеры на окуляр.
Ну просто отдельная камера, сам микроскоп не умеет выводить.
И камера такая стоит, как сам микроскоп, если не дороже. От 3к баксов и выше.
>что ты там блять автоматизировать собрался?
Фотографирование заданной области схемы, точно до пикселя.
Прикладываю обычный смартфон с автофокусом камерой к окуляру, все видно.
Тебе для твоих целей раз год прозвонить не похуй ли? Если не похуй, то сам разницу ищи.
> Тебе для твоих целей раз год прозвонить не похуй ли?
У части этих мыльниц пищалка не то что цифровая с лютой задержкой, её зачастую нет вообще. И вот сидишь ты постоянно мотаешь башкой глядя на омметр вместо того чтобы тыкать в схему и слушать ответ, ну хуйня же.
> У части этих мыльниц пищалка не то что цифровая с лютой задержкой, её зачастую нет вообще.
Охуительные истории, ты точно про мульты дубовой DT-8xx серии?
Я не ебу где днс берёт свои дешёвые мультиметры, но на некоторых селектор тупо без режима пищалки/проверки светодиодов. Замер коэффициента усиления транзисторов тоже потерялся где-то по дороге к этой охуительной оптимизации. Зато термопара есть, заебись блять, именно ради этого я покупал прибор, где половину веса занимает крона.
Ну просто отдельная камера, сам микроскоп не умеет выводить.
Ебать аргументация!
Сканер сам не умеет выводить, аряяя! это всё благодаря ccd сенсору! Кукареку!!!!
Поддерживаю этого. Давно уже бывает такое говно без прозвонки. Зато какой-нить всратый генератор квадрата (ессеено никак не настраиваемый) впихивают вместо прозвонки.
Ты опять путаешь теплое с мягким, но объяснять тебе, забей.
Это ты путаешь. Для таких как ты есть усб-микроскопы на палочке.
Перечитай что тебе пишут сначала.
Очевидно, что цифровые микроскопы проигрывают оптическим в увеличении и детализации.
Тебе уже пояснили, что для твоего оптического, нет ничего лучше аналоговой или цифровой камеры (в зависимости что тебе нужно в итоге получить), который специально продаются на окуляр. Не ты первый не ты последний. Всё уже изобретено до тебя.
Ну во первых камеры не на окуляр ставятся, а вместо него. А во вторых возьми старую зеркалку, они недорогие. Можно просто прикрутить объектив который нужно и готово. Объектив можно хоть от микроскопа. Или можно объектив от фотоаппарата, а чтобы можно было сфокусировать на близких объектах, прикручивай объектив через удлинительные кольца.
>Ну такое себе.
А как ещё ты хотел? Нормальная камера дофига будет стоить.
>Тебе, разве что.
Мне тоже. Вообще есть такая штука как lucky imaging, оно даёт результат намного лучше чем видно глазом в окуляр, хотя конечно вряд ли оно применимо для макрофото. Однако и в макрофото также используют сложение снимков для получения большой глубины резкости, а также в панораму можно склеить.
>Нормальная камера дофига будет стоить
Ее тоже надо будет вместо окуляров вставлять? И насколько она дает качество картинке, чем камера попроще?
Сравнить бы разницу, чтобы понять стоит ли она того.
Ну, а в цифровых микроскопах камера норм или нужно менять?
>Ее тоже надо будет вместо окуляров вставлять?
Даже не знаю как объяснить. Но попробую.
Можно вспомнить школьную физику и как вообще работает собирающая линза. В учебнике есть картинка https://obrazavr.ru/wp-content/uploads/2021/10/Izobrazhenie-predmeta-v-sobirayushhej-linze111.svg с телефона вставить сюда свг не получается Как видно, с одной стороны объект, а с другой стороны повесили что-то белое, на чем получили изображение. Так вот для того чтобы получить изображение в цифре, надо вместо этой белой фигни поставить матрицу. Это все. А если нужно посмотреть глазом, то вместо этой белой фигни ставим окуляр. Теперь соображаешь почему цеплять камеру к окуляру дурная затея? Не, конечно картинку получишь, только будет использоваться дополнительно набор линзочек в окуляре и объективе фотоаппарата.
Далее, одиночная линза работает не очень хорошо, там и хроматические аберрации и поверхность на которой изображение резкое это не плоскость, а сфера, пусть и с относительно большим радиусом. Поэтому городят объективы из набора линз, а не из одной линзы.
>насколько она дает качество картинке, чем камера попроще?
В микроскопах без понятия. Могу только про телескопы сказать, там разница огромная.
>Ну, а в цифровых микроскопах камера норм или нужно менять?
Не представляю о чем ты. Но вероятно ты об ссаных вебках с чуть подальше отставленной от матрице объективом (чтобы фокусировались на небольшом расстоянии). Если это так, то беспокоиться не о чем, там все низкокачественное и менять что либо бессмысленно.
Из насущных задач у меня сейчас выпаять и впаять переключатели в механической клавиатуре, перепаять каналы в звуковом усилителе, припаять проводок в удлинителе.
На вкат могу потратить 5-10к.
- Любая паяльная станция под жала T12, смотри чтобы в комплекте жал была "отвёртка" или "косое зубило". Если в комплекте нет, докупи губку из металлической стружки, твоя мамка похожими сковородки чистит, а ты будешь тыкать в неё жалом и смотреть какое оно вдруг чистое и без нагара.
- Любой гелевый флюс из канифоли на местном радиорынке, российский тоже подойдёт, лишь бы безотмывочный а не какая-нибудь кислота, это потом затаришь если вообще захочется
- ПОС-61 или любой припой с содержанием свинца, где олова около 60 процентов, бессвинцовое говно игнорируй. Если найдёшь, то предпочти что-то со флюсовой серединой, по крайней мере на чистую плату он липнет охотнее чем просто проволока без нихуя
- Для отпайки рулон медной оплётки или оловоотсос с горячим жалом. Пригодится когда будешь клавиатуру перепаивать, не забудь накинуть нормального свинцового припоя перед тем как убирать то что есть
Да собсна хули тут паять-то, прикладываешь жало к нужному элементу и тыкаешь в место соединения припоем. Если припой не растекается по поверхности а липнет в один ком, добавляешь флюса. Вообще, если сомневаешься, флюса лучше перелей, потом отмоешь изопропилом. Отпаиваешь примерно так же - хуйнул флюса на соединение, добавил свежего припоя, убрал всю массу оловоотсосом или оплёткой. Затарь на али пакет разнокалиберной термоусадки, лет на пять хватит в твоём режиме.
Можешь глянуть как оно выглядит ИРЛ у этого мужика
https://www.youtube.com/@jkgamm041
Спасибо большое за такой развернутый ответ, буду изучать.
металлической стружки, твоя мамка похожими сковородки чистит
Совет уровня двач.
Во-первых, любая "металлическая не подойдёт. И тем более та, которой посуду моют (если только не хочешь убить жало).
Металл должен быть "мягким" относительно жала. Т.е покупать нужно бронзову, латунную, медную стружку. Вот это всё. А не сталь нарпимер.
Во-вторых, можно вообще обойтись целлюлозной губкой.
Ты как вообще представляешь "убийство" жала неподходящей губкой? Максимум что оно сделает - оставит царапины на итак не слишком гладком слое никеля. Сотрёшь ты его до дыр только если в тиски зажать жало вместе с губкой и крутить его там полдня. Ну и я всё же надеюсь что он додумается купить губку в том же месте, где и паяльник.
Во-вторых, целлюлозная губка это кал говна который работает через жопу и требует поливать её водой. А подставка с губкой зачастую присирается на сам паяльник. Не хочу эти две вещи рядом держать, да и ходить на кухню чтобы промочить её всяко ленивее чем тыкнуть пару раз в вечно готовую губку.
Тип как таковой - норм. Конкретно это (900м и фен с жужжалкой, а не с компресоором) - дерьмо говна.
ЛБП там отродясь нникогда не было. Может что с пец версиях на заводах я хз.
>>528129
Зачем оставлять царапины когда можрн не оствлять? Вопрос риторический.
И не нужно надеятся. Это считай для ньюфагов тред. Тут совет легко может стать вредным и ты сам даже не вдуплишь почему (ведь нам то может всё очевидно, но не нэв фагам).
Алсо губка отлично справляется даже сухая если ты узаешь не канифоль например. Или не чистую канифоль.
Ты какое-то говно принёс. Купи отдельно нормальный паяльник, которым будешь постоянно паять и отдельно фен, который раз в месяц доставать будешь.
Хуй знает, это по-моему всё равно что беречь от царапин такую вещь как утюг.
Да пользовался я пятью разными мочалками, ни одна без воды не работала нормально. А в стружку ткнёшь пару раз - и всё сошкрябано, один хуй оно всё сухое и его надо именно соскребать с жала.
Не сами по себе, а вместе с объективом. Тут важно понимать что такое увеличение, а то многие не понимают. Так вот увеличение это соотношение либо угловых размеров (для зрительных труб, биноклей), либо линейных (для микроскопов). Угловые размеры это допустим смотришь на Луну просто глазом - она занимает пол градуса, посмотрел через бинокль, а она уже 5 градусов. С микроскопами аналогично. Но это когда смотришь глазом в окуляр. А если изображение получается на "цифровой" камере? Но в таком случае все зависит от размеров экрана (это если для микроскопа соотносим линейные размеры) или вовсе от расстояния от экрана до носа (если угловые размеры соотносить). Поэтому увеличение это когда смотришь глазом в окуляр. А если хоть какая камера, хоть на пленке или ПЗС либо КМОП, то увеличение прилетать не стоит, бессмысленно оно.
Но вероятно я все это написал зря и ты продолжишь считать что "цифровой микроскоп" даёт увеличение во сколько-то раз.
Ты по-моему цифровым камерам приписываешь цифровой зум на всём что попало. Там такой же вагон оптики, который честно всё увеличивает.
А по моему ты не прочитал определение увеличения.
>зум
Зум это не увеличение. Если оптический, то это про изменение фокусного расстояния, вариофокальные объективы и прочее такое.
Так что нет, как я и писал, почти всегда бессмысленно говорить об увеличении когда не смотрим глазом в окуляр.
А по-моему ты в руках не держал эти микроскопы. Насадки на окуляр для батиного МБС-2 насаживаются именно на окуляр и дальше вешай какой хочешь сапог, ты только глаз меняешь на камеру, увеличение будет теми же линзами производиться. А если ты удержался и не спустил всё на боярышник, то нормальный микроскоп со встроенной камерой будет ей смотреть сразу в призму, которая свет на окуляры разбивает, только у неё будет свой фиксированный окуляр плюс чё там надо чтобы на матрицу изображение сфокусировать.
Ну ладно, тогда разрешаю тебе и дальше путать зум с увеличением.
Чел, зум и есть сленговое название для увеличения, только ты цифровой зум пытаешься за единственный юзкейс цифровой камеры выдать. Или не пытаешься, просто так формулируешь.
>зум и есть сленговое название для увеличения
Только у таких необучаемый как ты. Кратность зума это во сколько раз меняется фокусное расстояние чего либо при наличии соответствующей крутилки (это если не касаться "цифрового зума", в котором нет смысла). Соответственно кратность зума соответствует тому во сколько раз меняется увеличение, а не самому увеличению.
>пытаешься за единственный юзкейс цифровой камеры выдать.
Ладно, тогда попробуй ответить на простейший вопрос. Допустим у тебя будет "цифровой микроскоп" с неизвестным увеличением и допустим usb выходом на конце, как можно измерить какое увеличение он даёт?
>необучаемый
Необучаемые
На телефоне исправление сработало.
> Соответственно кратность зума соответствует тому во сколько раз меняется увеличение, а не самому увеличению.
Переформулируй вот это говно, в нём нет ни грамма смысла
> и допустим usb выходом на конце
Так мы о нормальных микроскопах с hdmi выводом, а не про вебку на палочке, где зум от размера монитора зависит.
>Переформулируй
Пиздуй читать определение фокусного расстояния в школьном учебнике.
>hdmi
А что от этого поменяется?
Ты английский жаргонный термин увеличения пытаешься выдать за не увеличение. Или перефразируй нормально, или не неси ерунду
> А что от этого поменяется?
Класс устройства, где не на пластиковой резьбе ездит сама камера и есть только мыльный жк-дисплей, а просто в обычный микроскоп встраивается камера со своим автофокусом
>термин увеличения
Открой хотя бы википедию, там будет написано именно то что я тебе пишу, а не то что ты выдумываешь.
>где не на пластиковой резьбе
Посмотри камеры basler, flir, teledyne, которые делают камеры индустриального класса для всего такого. И у них почти нет камер с hdmi выходом, в основном у них используется camera link, ethernet, usb. И стоят эти камеры весьма прилично.
Разница уровня "1 килограмм это не масса, это количество массы".
Наполовину погремушки для портативной техники, наполовину то о чём я говорю.
> camera link
Хуя ты вспомнил, ты ещё фаерваерную некроту или HP-шную шину для мультиметров в пример приведи.
>Разница уровня
Да, конечно...
Вот прямо на твоей картинке написано что это отношение максимального к минимальному, хоть увеличения, хоть к фокусного расстояния. Конечно же, какая разница, сама величина или отношение максимума к минимуму этой величины.
>Хуя ты вспомнил
Так нормальный интерфейс, хорошо и легко сопрягается с fpga, в отличие от hdmi.
Ну я и говорю, до килограмма доебался. Между граммом и 1.001кг тоже разница нихуёвая, но никто не пишет подобную ерунду в интернете. Или пишет.
> хорошо и легко сопрягается с fpga
Вообще не критерий. Вместе с матрицей ты закупаешь декодер который сформирует тебе сигнал для современного интерфейса, а не будешь сам его реализовывать.
>доебался
Прям до такой ерунды? Да ладно?
Допустим есть десятикратный зум, т.е. вариофокальный объектив или окуляр. А какое при этом может быть увеличение? Так оно любым может быть. Хоть в 1 раз, хоть в 9999 раз. Кратность зума показывает только то что увеличение в зависимости от положения крутилки меняется в 10 раз.
>Вообще не критерий.
В любом случае на счёт обсирания usb ты ошибся.
>декодер
Ошибаешься. В fpga уже за редчайшими исключениями есть serdes, все что нужно это максимум повторитель для защиты выводов плисины.
Да, до ерунды. В условиях, где ты один хуй будешь ещё и по произвольному монитору картинку теребить, зум, как ты его понимаешь, будет единственным что вообще требуется знать.
> на счёт обсирания usb ты ошибся
Так эти микроскопы и не как вебка себя ведут, а как запроприетаренное говно которое без своего приложения видеопоток не выдаст. Разделение таки работает.
> все что нужно это
купить готовый чип и не усираться с самописными решениями там где от этого проку нет. Особенно если твой прибор серийный, а модуль камеры производится миллионными тиражами.
Ну ладно, теперь надеюсь хотя бы не будешь путать зум и увеличение.
>единственным что вообще требуется знать.
Разрешающую способность нужно знать. И не в мегапикселях, а в линиях на мм.
>купить готовый чип и не усираться с самописными решениями там где от этого проку нет.
Ещё раз повторю. Для camera link в fpga оно уже готовое, нужно лишь параметры задать. А для чего то не столь тривиального покупается не отдельная микросхема, а ip-ядро.
Так в прошивке этого чипа итак всё будет. Включая размеры картинки, которые он может по запросу выдавать встроенным скейлером. В остальной обвязке вообще не потребуется знать что там за железо, берёшь унивкерсальный соневский/лыжевый/тот же флировский/чей ты там купил набор и смотришь в каком формате байты принимать, много кто тебе вообще готовый чипсет может продать, от матрицы до видеовыхода, только сам панельку с кнопочками подгонишь под корпус.
>>528250
> не столь тривиального
Не сколь тривиального, банального видеовывода и подсветки?
https://aliexpress.ru/item/1005004658811657.html?sku_id=12000030068551981
Говно. Возьми нормальный паяльник где термопара в жале встроена. Типа sh72 или t12 или ts100. Они хорошие. А это говно. И, имхо, лучше отдельно паяльник и отдельно фен.
Щенок, твой пик хуйня. На эпсне должен быть написан гост 83 и карболитовая ручка.
Пикрил пример лудшего, идеального ЭПСНа.
Как думаете, когда-нибудь появятся доступные для домашних пользователей электронные микроскопы?
Хотелось бы поизучать микросхемы современного техпроцесса.
Всмысле появяться? Так уже давно наборы есть.
ун7 изучаю в гараже.
Если фиксированное увеличение подходит, возьми пикрил за 3 к.
Для пайки и разглядывания любых мелочей за глаза и за уши, но поле зрение узкое.
Ты хоть знаешь что такое электронный микроскоп?
Камера это хорошее дополнение к микроскопу, но не более.
Он думает, что ты транзисторы на кристалле будешь менять.
Не, нуачо? Нищебродство радиогубителей — притча во языцех. Могли бы — вызванивали и меняли транзисторы в проце.
Я думаю он просто запутался в терминах которых сам не понимает. Какую-то телескопную методичку цитирует, при том что ему может и не микроскоп нужен, а нормальная настольная лампа. Времена когда ты тащил с помойки плату от телевизора чтобы лампово вечером её распаивать в кассу давно прошли, да и особо незачем, сейчас куча всего в один кристалл собрана, чинится выкидыванием и покупкой нового.
>давно прошли
>сейчас куча всего в один кристалл собрана, чинится выкидыванием и покупкой нового
Такая "радиотехника" нам не нужна
Да кто тебя спрашивает вообще. Твоя последняя надежда - спешно обмазываться станциями для распайки тех смд, которые ещё не включены в общий кристалл. Может ещё успеешь на поезд починки выбитых от переполюсовки элементов в отдельно стоящем блоке питания.
А я думаю запутался как раз ты и путаешь меня с кем-то ещё. Про lucky imaging упоминал я, но мне то как раз "цифровой микроскоп" нафиг не нужен.
И я еще писал что пихать между матрицей и объективом ещё дополнительный окуляр и объектив это глупо. В фотоаппаратах же не пихаем окуляр между объективом и матрицей.
>, а нормальная настольная лампа.
Мне то для пайки всякой ерунды микроскоп не нужен. Но может анон хочет красивые макрофотки делать? Тогда можно понять.
На нашу жизнь, а то и две, хватит ещё и нормальной ликтроники.
А будущие пориджи будут как в идиократии, блоки да "электролиты" менять.
Бо они ничего решать не будут. За них один/два дяди в ИИ решит, а остальные, возле этого кристалла, как вокруг монолита из одиссеи будут скакать мартышками.
> В фотоаппаратах же не пихаем окуляр между объективом и матрицей.
Добро пожаловать в мир задротских линз. Пихание окуляра перед объективом, если он зафиксирован на допустимом расстоянии, это ещё не самое страшное. Ту же лаова-шную муравьедную насадку вспомни, которая для подсъёма в глубине приборной жопы сделана, и посмотри сколько внутри всякого говна. Литературно то же самое, только всё в готовом корпусе.
>>528906
У пориджей есть пердуины, самоделки никуда не исчезнут. Ещё будет отдельная каста правнуков которая еврорэк собирает по сканам из старых газет, эмулируя мосфеты каждый на своём фпга лол.
>У пориджей есть пердуины, самоделки никуда не исчезнут
Дооооо. "Поделки" уровня припаяем два провода питания и посидим в блокноте, кек. Даже не подозревая что внутри "камня" и не имея возможности что-то изменить, не целиком, даже в принципе.
Это всё равно что годный усилок на рассыпухе не починить, а заменить тда-говном из магнитоллы без обвеса.
>Ещё будет отдельная каста правнуков которая еврорэк собирает
Не будет. Всё разделится на типичные два пути: ностальгическое ретро-мусоро-собирательство физических объектов и полная программная эмуляция.
Да пусть хоть так будет, когда возникнет задача сложнее мигания встроенным диодом, придётся разбираться и как ключи на транзисторах делать, и как нагрузку расчитывать, и как уровни согласовывать между разными приборами. Что там внутри камня на самом деле не так и важно, он уже на три головы сложнее того что ты на макетке костылишь, вот тебе будет разница, кто остальную схему дёргает, стм32 или авр.
> а заменить тда-говном из магнитоллы без обвеса
Если человеку вот настолько насрать на звук, будешь ли ты его винить в том что он пережатый мп3 через браузер слушает? Надо будет хайфай восстановить - найдёт схему и проверит сгоревшие компоненты, вот проблема. Сейчас вся документация доступна по щелчку пальца, даже на некроговно, охуенно же.
> Всё разделится на типичные два пути
Я понимаю откуда может складываться такое ощущение, но с другой стороны я вижу во-первых музыкантов, которые охуев от ретромусорных цен и оверпрайса на реплики берут и паяют по схенам с тагбоарда, во-вторых всяких самодельщиков с ютуба которые даже ёбаный ц64 из новых деталей целиком собрали. Ну кроме вик2, его пришлось эмулировать, а PLA из двух других чипов городить. В ту же кассу паяние дендей из новья и сборка досовских машин на промышленных 386-совместимых SoC.
Сейчас красивые макрофотки с современных ИС не сделать.
Современная электроника всё больше усложняется и уходит в нанометры, взять и посмотреть не получится.
Безопасность невозможна, в каждом цп аппаратный зонд стоит.
>Сейчас красивые макрофотки с современных ИС не сделать.
1) Почему именно внутренностей ИС? Может фотки того как припаяны сами микросхемы и их обвязка. Хотя для bga уместнее рентген делать. Нужно же контролировать качество монтажа.
2) Почему современных? Может у него есть желание только старье фоткать? Тем более разобраться в топологии даже старья не так легко.
Это не ты в приёмникотреде бомбишь от кнопок вместо крутилок в современных радиоприёмниках? Да так смачно, что тебя там кнопкодауном прозвали?
Да. Это я бомблю. Трясусь над кнопочками. Держу так скать цифро-шизо-оборону против крутилко-холопов.
У тебя жаба с хтмэлем отвалилась, веб-макака. Так что обоссал ты сам себя. Впрочем как всегда.
Какая жаба, 2023 год на дворе, всё через простейший блок хтмл5 работает на любой картошке.
С тонкими проводами, глубоким вакуумом, пинцетом, высокой мощностью....
Хосспаде..., разве я многого прошу?
Ну или хотя бы горячие клещи
> горячие клещи
Хуйня полная. Два паяльника берешь и отпаиваешь.
Паяльниками быстрее, и полигоны на плате лишний раз прогревать не надо
Попущщены ВСЕ! кроме нормальных дорохих фирмочек
Новый кинг оф тхреад!
Денег мало, потому хочу спросить, где и какие приборы лучше брать, чтобы цена-качество и всё такое? Лучше заказать с али или взять что-то от отечественных производителей?
Например, присмотрел вот такую вот станцию с топа заказов. Есть подводные какие-то? https://sl.aliexpress.ru/p?key=KEiPZfN В ней ещё какие-то киты разные, с какими-то штуками в комплекте. Что это и для чего?
Мультиметр там же заказать или по радиоточкам пошататься будет дешевле? Что ещё следует докупить сразу же?
Паяльник бери отдельно и фен отдельно.
Паяльник t12, sh72, ts100.
В фенах я не разбираюсь. Имхо, я бы искал фен со стационарным насосом, что б в ручке только нагреватель остался.
>ноутбуки
нижний подогрев смотри сразу, и ноутбучного размера
Тащи в тред. Зачем мне гуглить?
Ранее они в качестве замечены не были.
> Денег мало
Не твоё это, всё и сразу. Копи денег на ремонте и постепенно закупайся.
Мультиметр, набор щупов, паяльная станция, припои, оплётка для снятия припоя, ESR-метр, ЛБП, микроскоп, фен, оловоотсос или демонтажный паяльник, нижний подогрев и ИК-станция, вакуумная присоска, сотни трафаретов, держатель тафаретов, шары для пайки(мелкие можно на трафарете накатать, если он для этого предназначен), флюсы, паяльные пасты, отмывочная химия, лаки, растворители, компаунды, клеи, термопаста, термопрокладки, различные скотчи, паяльные маски, УФ-облучатель, пинцеты, отвёртки, кусачки, пласкогубцы, скальпель, чуть ли не набор зубного инструмента включая скребки под компаунд микросхем, дремель, электронная нагрузка, осцилограф, тестовые платы и панели, программаторы, тепловизор, УЗ-ванна, вакууматор, морозильник, герметичный перчаточный бокс с сухой инертной атмосферой, да блядь всего не перечислить.
> Копи денег на ремонте и постепенно закупайся.
Я не планирую этим зарабатывать. Просто хочу быть сам себе сервис-центром, способным отремонтировать любую простенькую поломку, а не сгоревшие видеокарты реставрировать и дисплеи на макбуках перепаивать.
>чинить всякие платки, колонки
> да ноутбуки себе и знакомым
С этим уровнем, когда ты не знаешь что брать тебе до ноутбуков еще как до Китая раком пешком.
Только испортишь. Давай ты для начала точно-точно преточно оперделишься что тебе надо, а то тебе тут безмозгло уже хуйни насоветовали. Нижний подогрев. Ага. Подогрев ануса блядь.
От того как ты оперделишься, очень многое что зависит. Ремонт ноутов, видюшек или тем более сотовых тебе не светит, т.к. требует вложений.
На картинке у тебя даже не паяльная станция а китайская хуета, скрещение ужа с ежом, только денег выкинуть (как стотыщ долбоёбов и выкидывают, на то они и долбоёбы). Что там не так?
1. Это не станция вообще. Это скрещенный китайским еба-гением нищебродский паяльник с феном. Есть паяльные станции паяло+фен, но это станции. А это закос под паяльную станцию.
Подобное паяло легко узнаваемое и это самое хуевое паяло. Ноутбуки, видюшки им паять никто никогда не сможет, сейчас объясню почему.
Достоинство этого типа паяльников в том что этот паяльник предельно дешевый и в том что сменные наконечники жала стоит смешные копейки. Но в этом же недостаток, он настолько лёгкий (а находится он сверху керамического нагревательного элемента) что обладает очень малой тепловой инерцией, запасает в себе очень мало тепловой энергии. В результате у этих паяльников наблюдается эпический смехопиздец, когда ты тыкаешь вроде бы раскаленным жалом в плату, а оно мгновенно отдает всю температуру и... ..примерзает, прилипает, припаивается к плате. Да, сам китайский смехопаяльник блядь ПРИПАИВАЕТСЯ к плате, вот такая ржака...
2. Это не подставка под паяльник, а кусок говна из китайской жести-фольги. Нормальную подставку в которую ты можешь не глядя на автомате воткнуть паяло придется все равно докупать.
3. Фен в принципе как фен. Обычный вентиляторный фен с моторчиком. Только насадок идущих с нормальным феном тебе хер кто положил.
4. Куча говна, которую китайцы докладывают в продаваемое служит одной цели - впарить долбоёбу ненужный хлам который и 3 копейки не стоит. В особенности не вздумай никогда поупать с алиэкспресса припой или у китайцев вообще, включая рашкованских перекупов. За исключением только одного китайского припоя HiClass, это хороший припой и его брать можно.
Это не значит что всё плохо и пиздец. Если это стоит смешные копейки и задача - перепаять оторвавшиеся проводки на колонке, оно пойдет, хуль тут выёбываться. Спаять конструктор с алиэкспресса пойдет. Только не надо замахиваться ВОТ С ЭТИМ (да и вообще, с чем-то с алиэкспресса кроме некоторых закосов под JBC) на проф. ремонты.
Спасибо за нормальный ответ. Да, и так понимаю, что есть вещи, которые чинятся только хорошим оборудованием, и что насоветанные выше штуки мне ни за каким хуем не понадобятся, я же не сц открывать планирую блять.
Я для начала хочу просто определиться с минимальным набором оборудования, которое мне пригодится, чтобы комфортно перепаять, например, какой-нибудь сдохший кондёр в бп или usb порт в ноуте, вот такой вот уровень.
Если китайское говно плохой выбор, то что можешь посоветовать из доступных альтернатив? Есть же наверное какие-то наиболее ходовые модели, которые советуют начинающим?
>нормальный ответ
Читай "между строк", а именно: занятие ремонтом для умственно отсталых и денег с этого особо не получишь, если конечно не занимаешься ремонтом чего-то особо дорогого вроде томографов, да и то вряд ли.
А ты значит будешь уверять что
>средняя зарплата Мастера по ремонту сотовых телефонов в России за 2023 год ‒ 38 200 рублей.
Это не копейки? Даже если допустить что ты у нас далеко не средний и умножить на 3, то все равно очень посредственно получается.
Я всего лишь написал что вкатываться в ремонт на профессиональном уровне глупая затея. Соответственно покупать что-то уровня jbc для озвученных целей как-то странно. В каком месте я не прав?
Я не помню точного названия. Мельком видел на ютубе.
Алсо у них только синий осцилл "болимение" похож на нормальный прибор, остальное всё конечно дикое г.
Давай так. Давай уточним спокойно без экспрессии.
Если ты берешь чисто для дома для мелкого ремонта, то почему бы и нет, какой смысл въебывать денег если можно отдать 2 388 руб и получить и паяло с набором жал и фен с набором насадок и даже дополнительный нагреватель к фену.
https://aliexpress.ru/item/1005004204492308.html
За 2 тыс руб это того тоит. Ну сменишь жало на более мощное, поебешься, но для начала это всё будет работать. Просто я это видел за цену под 5к и вот этих денег этот наборчик уже не стоит.
Окей, что брать из "прадвинутого" \m/ \m/
А) Если денег маловато, то твоя поисковая строка на алиэкспресс: T12
Б) Если денег все-таки чутка есть, то твоя поисковая строка: JBC
Вот в общем-то и всё.
Это без фена, фен придется докупать отдельно. Но с этими паялами ты и правда сможешь заниматься ремонтом и ноутов и чего угодно.
В особенности с клоном JBC, поскольку все ремонтники её (или китайский клон) сейчас и используют.
Тот паяльничек что ты показал с самого начала это и правда очень дешевый паяльничек, он входит как основа почти во все китайские товары как в составе набора, так и и отдельно. Китайцы используют это жало как базу для всего разнообразия, извращаясь как могут, делая то регулятор встроенный в ручке, то выносной в виде блока, то в виде такой какой-то импровизиированной "станции", то делая закос аж под "профессиональную" станцию. Ты просто набери на алиэкспресс "паяльник" и присмотрись. :)))
Но суть, какие бы тысячи ручек или коробочек с регуляторами бы ни были, останется одна - легкий колпачек на керамическом нагревателе, и паять это будет ну весьма не любителя, если не с чем сравнить, то ок, а если когда-нибудь сравнишь, то поймешь что это было ну такое.
Я тебе написал по собственному опыту и опыт этот был полмесяца назад. Я отпаивал другой "паяльной станцией" но в точности на этом паяльнике и жале самый обыкновенный клеммник с печатной платы и паяло именно что припаялось само :) На обычную плату-двухслойку, но с широким медным полигоном-землей. Чего конечно никогда не было ни с моей T12, ни с моим Metcal ни с Ersa ни с советскими паяльниками с медным жалом. В итоге конечно отпаял, вжарив в паяло мощщи (крутанув ручку на 400-500) и просто подогрев феном (Quick861DW) но повеселился.
Да, можно было сменить наконечник на более жирный и толстый, конечно дело пошло бы повеселее, но это только до поры до времени. Если уж это простенькую двухслойку не берет, то о пайке на многослойных платах ноутов или тем более видюх таким паяльником можно не мечтать. Эти платы очень хорошо проводят тепло и отводят его от места пайки. Им просто ничего не удастся сделать, это будет мучение. Ну если еще будет хороший нижний подогрев платы, тогда может быть.
О фене.
Фен этот тоже самый стандартный и входит как в тысячи китайских наборов, так и в тысячи отдельных фенов. Цена им каждом отдельно, паяльник - где-то 500-600р, фен примерно столько же. Итого вместе 1000-1200, но китайцы продают вроде бы еще и подставку под паяльник и под фен, и потому уже 2388 рублей. Там дальше смотри сам, посмотри Youtube на предмет паяльная станция 8898. За 2К и если денег нет и выебывать не охота - я бы для начала взял.
Но о всех возможных приколах я тебя предупредил.
T12 это клон станций Hakko, который китайцы сделали лет 10 назад, картриджное жало. Всю остальную инфу найдешь по строчке T12 на Youtube и на site:mysku.club T12 Китацы скопировали под T12 довольно много жал Hakko. Но далеко не все, для Hakko жал было намного больше. Какое брать? Я бы не советовал брать в комплекте жала предлагаемые китайцами, просто по той же причине что они прикладывают в комплекте неликвиды, которые им надо сбагрить. На самом деле вся работа идет с 3-4 основными жалами это "отвертка" (D24), "копытце" (BC3, BC2) и мини-волна (BCM2) и может быть кому-то очень удобен "топорик", оно же ножевидное жало ("К") от Knife, нож. Мне еще очень удобно "коготь" J02. Ну может быть на будущее выпаять что-то оооооченб мелкое это игла ILS. Всё остальное нахрен не надо, я лично очень люблю мини-волну BC2, мне её достаточно для 99% работ.
Надо иметь только в виду, что преобретая T12 на aliexpress у Quicoo или KSGER ты приобретаешь по сути КОНСТРУКТОР, станцию придется все равно дорабатывать. Хотя бы потому что гребаные китайцы не заземлили жало и на нем присутствует нехилая наводка, которой ты при особенной неудаче наёбнешь MOSFET полевик если коснешься затвора. Да и насчет ручки. Ручку надо выбирать. И возможно что отдельно. Самая дешевая черная китайская ручка - хуета несусветная, провода переломятся через пару дней, китацы жуткие бракоделы, надо все перепаивать самому, укреплять термоусадкой и переделывать. Качество китайской сборки крайне низкое. Были люди у которых T12 с алиэкспресса бахнула при включении. Вообще говоря, году в 2012-2014 T12 была торт, а сейчас китацы вкрай охуели и просят за неё столько сколько она не стоит при таком-то говенном качестве.
Но повторюсь. Как паяльник она все же намного лучше чем вот это китайское недоразумение с первой картинки.
Если денег совсем нет, то можно взять конструктор T12, т.е. набор для самостоятельного изготовления T12 станции. И тут вот еще какая инфа - есть "контроллер T12" последней-распоследней версии, бла-бла-бла. Но во-первых, он глюкав. Много брака. Косоглазые ставят порой бракованный дисплей и ставят дешевый левый операционный усилитель взамен прецизионного. Пиздит по температуре на 40°, прошивка глюкава, так что все равно настраивать. Поэтому если будешь брать конструктор, контроллер на простом дешевом светодиодном экране работает лучше чем последний.
Если есть БП на 19-24в, то остаточно взять набор ручка-жало-провод-разъем-контроллер. Результат за счет контроллера и жала T12 будет лучше чем простой паяльничек. Ну, по T12 вообще много что есть на русских форумах, самопальных прошивок тоже хватает.
Почему не паяльник TS100, TS80, Pinecil и проч?
Ответ очень простой - они очень неудобные на самом деле в работе по целому ряду причин. Нахваливают их либо блоггеры, либо любители у которых не было нормальной паяльной станции. Жала дороже чем T12 и набор жал весьма ограничен. У TS100 стандартная болезнь в виде трещины корпуса у самого жала. В итоге Miniware TS100 валяется в нижнем ящике стола.
Почему JBC? (китайский клон JBC)
Потому что T12 уже немного устарел и JBC более свежая альтернатива. На JBC сидят почти все ремонтники. Жал больше. Ручек больше, ручки есть трех типов по мощности. 115я это "карандашик" для пайки телефонов (т.е. обычному смертному не надо). 210я ручка самая ходовая, 245я мощная (отпаивать мосфеты с медной "доски"). Китайцы делают клоны JBC паялок которые способны поддерживать 210ю и 245ю ручки (имеется в виду сменно, те что одновременно для двух ручек стоят дороже). Соотвественно, тысячи их, клонов JBC: Jabe, Aifen, Aixun, Sugon, HandsKit, MaAnt, итд итп. Как правило, китайский клон JBC будет лучше чем полубракованая поделка T12. Ручка JBC лучше. Жала сами по себе лучше. И подставка под паяло как правило тоже гораздо качественне чем в комплекте от T12 KSGER или Quikoo. Но и по деньгам это стоит тоже в два раза дороже чем T12.
Таким образом, клоны JBC это на нынешний момент самый топчик.
Имаджинируйте ебало этого заземлителя жал, когда в подвале электрик ехидно шунтирует землю на ноль.
поздравляю, вы TN-S
а вот сравнивать сорта китайского говна действительно глупо
или есть какие то другие типа ручки что пищит если 1+ вольта DC ?
Суть про бесконтакную фигню а не тыкать мултиметром, как теплак или канифольнй распылитель вместо пальцев
Не знаю на счёт готового, но можешь подобное сделать сам. Простейший индикатор вч излучения на дросселе и диоде например, или на индикаторе от мафона, или как приставку к мультиметру.
Только эффект Кирлиана.
https://www.youtube.com/watch?v=Dc-k7tYHu6g
У тебя на пикче плата со 100500 слоями дорог и переходов, что ты там искать собрался, какие, блядь, обрывы? Шизик? Таблетки выпей.
Такого микроскопа хватит для рассмотреть качество пайки КР580ИК80А?
Любой подойдёт у которого:
-Итоговое увеличение 30-40
-Бинокулярное зрение
-Устраивающая тебя рабочая высота
Очевидно что надо перемножить окуляры на крутилку на объектив.
А чего у него крутилки увеличения нет? Только окуляры и объективы менять?
Это фокус наводить. А менять увеличение где?
Вот у этого ЛОМО МСП-1 вариант 23 чёрная крутилка поднимает-опускает микроскоп (фокус), а синяя плавно меняет увеличение.
Охуенный микроскоп, но 100к... Хотел взять аналог на али, но чёт не взял, а теперь доллар ещё растёт.
>увеличение
Хуле там плавно менять на 40Х? Выставил фокус и радывайся.
Полки лучше отдельно на стену повесь. Я вот никогда не думал что у меня стол куда-то будет двигаться чаще чем раз в 10 лет, но в итоге он туда-сюда передвигается регулярно. Опять же, может ты потом монитор побольше захочешь, а твоя танковая щель уже впритык.
Купи обычный большой деревянный стол на сварном подстолье. Потом подумай над полочками, лампу большую итд.
> Без кучи перемычек снизу все будет шататься
Да я собственно и думаю над комбинацией «Алюминиевый профиль в качестве каркаса и фанерная обшивка для красоты и жёсткости». Потому из альтернатив только писменный стол из МДФ и тумба с полками (примерно как на второй картинке).
Кто-нибудь пользовался 3D-ренгеном, который может визуализировать сразу все слои микросхемы?
И есть ли такая штука вообще.
Например фиксируешь некий готовый девисэ и коннектишься к нему без пайки к нескольким КТ сразу, подаёш питание/нагрузку, снимаешь показания/вводишь свои данные/сигнал. Всё это в схеме без пайки.
Тут иглы немного нагруженные, придавленные. Они все давят на поверхность. Как ты будешь их раскорячивать на сборку из трех плат например? Хуйня какаято. Поищи может лучше щупы-крючки какие-нибудь.
Чёт гуглится в основном что-то типа пикрилов. Это конечно похоже хоть на что-то, но как-то фиксируется похоже что никак (как говно). Ещё и иглами непонятно. Судя по всему там подпружина, т.е это всё нихрена не тонко, а нужны чтобы иглы прям. Вообще тонко. Очень.
>>531569
Вот мне и нужно чтобы давило.Может распорки или упоры какие есть. Или что-то типа струбцины в конструкции? Хотя это и менее удобно и универсально.
Щупы и крчки всякие это слишком толсто. Мне нужно ко всяким волосикам коннектится. и подлезать под всякие типа пик 3 корпуса размером мм 3-4 по стороне.
Хотя может там и тонкие иглы подпружиненные кстати. я хз. В любом случае эти рукова тупо не прижмешь же сильно.
Алсо нужны именно иглы ещё и чтобы тупо протыкать (коннектится) всякие милиписечные дорожки на плате.
>стол
>алюминиевый профиль
Дорогонах. Ещё и жидко получается. Бери обычную профильную трубу стальную и электродную сварку.
Нашел такой. Пять тыщь.
https://aliexpress.ru/item/1005001482566948.html
Есть ли что-то лучше и дешевле?
Теперь такая мысль пришла, можно ли с его помощью спектральный анализ проводить?
Теоретически вроде должно работать, принцип простой: Свечу на образец, отражаю/поглощаю в сенсор и смотрю на спектр.
На практике нихуя не понятно.
- Чем светить? Скорее всего нужен равномерный источник света, а такого не бывает. Насколько я понял лабораторные спектрометры светят лазером. Но лазер же узкий по спектру, это что, там получается набор лазеров на всю ширину?
- Как пучок точно направить без засвета? Видимо нужна какая-то тёмная комната, систем зеркал и пробирка для материала. Причём всё это должно быть сделано из нейтрального материала.
- Сработает ли вообще?
Тебе точно для говна и светодиодов 300Вт надо? Можешь мощность поменьше посмотреть.
Совсем дешевле – берёшь на помойке БП от старого компа, рассыпуху в ларьке и пересобираешь его а лабораторный.
Только мне нужны именно "мозги", "голова", т.к силовая честь есть.
Что тебе нужно? Низкая синфазная помеха? Низий шум? Много выходов? Регуляция до миливольта или милиампера?
У приставок без силвой части ничего этого нет.
Я же написал
>регулируемых источников питания
а не ЛБП
Значит на всё это поебать вообще. Досьаточно мощно и безглючно. Выход достаточно один. Если будет два или двуполярный то конечно плюс, но не обязательно.
>силовая честь есть
Напряжение какое?
Если флэтпак 53 вольтовый, то, очевидно, dps5020.
Дешевку по типу XY6020L, брать не советую, там овершут какой-то лютый при выходе из cc. но я заказал ради лулзов т.к. надеюсь пофиксить эту проблему
>что бы там прям сигнал шел уровнями
Не понял. Тебе нужно проверить какое там напряжение логических уровней и в добавок посмотреть длительности? Тогда осциллограф.
Если напряжения мерить не нужно, то для такого есть логический анализатор.
Да и ещё вопрос какая там у тебя скорость всего этого. А то одно дело 9600 и совсем другое дело 921600.
16к
Вообще бы взять Rigol DSO1054Z и забыть о бедах, но денег нет.
> Rigol DSO1054Z
Аналогично. Думал взять под анлок. Но что-то жаба душит покупать для использования раз в месяц.
>DSO2D10
А есть смысл ПЕРЕПЛАТЫ за генератор? А если я не готов включать его перепрошивкой.
>>538782
Короч взял дно DSO2C10. Надеюсь, смогу в перепрошивку.
Не нравится, что при продувке стопает на 100 градусах вроде, могло бы и по ниже. Установка фена в подставку в выступ, который заходит в юбку ручки - кажется не долговечным (типа юбку сломать можно), но, вероятно, я тревожник. Самая "большая" прямая комплектная насадка имеет диаметр в 10мм. И это, сука, внешний. У обоссаного 702 - 11мм. Внутренний. Базара ноль - это совпадает с тем, что указано в инструкции штатный комплект поставки а у китайца - не правильно, лол. Но все равно - странно для такой станции в стоке класть 10-ку.
Но я заказывал с угловыми - там есть 12-ка.
Само качество жал порадовало, лудятся лучше чем Т12.
Плюс там нет датчика движения в ручке. Без подставки с проводом не попользуешься.
Греется быстро да, секунды четыре вместо 8 у Т12.
В чем хайп то?
Отговорите меня от этой няши.
Что там хранить то? Занимает столько же сколько обычный мультиметр в чехле. Или как портативный овцэлограв.
Но допустим это минус. Это всё чтоли? Ну у меня хоромы, мне похуй где хранить хоть 100шт.
Получил, прошиться получилось.
Есть желание поставить перед импульсным БП осциллографа трансформатор 220В/220В, как раз есть бесхозный от игр с ламповыми усилителями.
Правильно понимаю, что такая гальваническая развязка спасёт девайс, если я вдруг полезу проверять какое-либо устройство тоже с импульсным БП? Или всё равно будет коротыш, так как земля из розетки соединена с землёй щупа?
Понимаешь прально, но ещё правильней от сети развязывать изучаемый девайс.
Регулировка температуры и медь не совместимы. Ну точнее хорошая регулировка температуры и медь несовместимы. Так то медные легко регулировать, но результат говно.
т.е. ты нанюхался говна, которое диды с ЭПСН-ами и/или еба-монтажники с меткалами вываливают на Т12?
хуета хует это все, бери и не еби себе голову. Я по долбоебизму пару докрасна раскалял, вполне себе живые и работают. Если уж в самом крайнем случае ты убьешь жало, для чего надо приложить усилия, то просто воткни другое и все блеть.
обычно под паяльником с медным жалом подразумевается а-ля ЭПСН, где жало - сплошной прут, поджимаемый винтиком с одной стороны. Там тупо некуда датчик ставить. Есть, конечно, экзотика типа медных 900х жал, но то таке.
Ну я про такое вот.
https://ozon.ru/t/AK7yda6
https://ozon.ru/t/LK48XGg
>>540883
Ну вот друг купил quicko 952 и жало очень быстро обгорело.
то, что на фотке, выглядит засраным вусмерть, а не сгоревшим.
забей на дидовское пердение, что медные жала лучше всего на свете, индустрия не просто так давно и прочно сидит на необгораемых стальных.
>жало очень быстро обгорело
Он явно его на повышенной температуре держал. Ставь 280 для однослойных плат и обычной пайки, 300-320 для двух-/многослоек с бессвинцом, по необходиомти юзай буст, регулярно чисти жало в металлической губке и не будешь знать проблем.
А я читал что наоборот металлической губкой можно поцарапать
Не, норм.
Для серьезных загрязнений используй ацетилсалициловую кислоту, но только под вытяжкой.
Боишься металической губки - влажная в помощь.
Мимопроходил.
Влажная губка хуже всего. Жало говной покрывается быстрее чем чистишь.
Идеально губка должна быть бронзовой. Она мягче чем железо. Но такую найти сложнее, под её видом продают крашеную железную. Проверяется магнитом, бронзовая не магнитится.
Эт всё понятно, но если анон не уверен - пусть пользует влажную. А латуньки/бронзы у токарки набрать можно.
Что за безумный совет постоянно дают? Глицерин при высоких температурах испаряется в не полезную для здоровья хрень.
у тебя при пайке чуть менее чем все выделяет не полезную для здоровья хрень.
>универсальный паяльник для начинающих
Любой, без шуток.
Возьми первый попавшийся и начинай. Там уже разберёшься что это за прибор и поймёшь что тебе надо.
Дед с обгоревшим жалом репортинг ин. Если он засран, чем его тогда отмыть?
Вообще, подозреваю, что они не просто обгорают, а верхнее покрытие просто механически сдирается при неаккуратной пайке разъемов и ножек, ибо сложно паять аккуратно когда эта сука так и норовит припаяться к плате из-за низкой теплоёмкости. А прибавлять температуру нельзя - обгорает на глазах. Кстати, использование легкосплавного припоя ПОС 61 сильно облегчило эксплуатацию этих китайских т12.
Заказал JCD 908s и набор медных жал по ссылкам из >>540887 , посмотрим. Может им проще будет паять крупные штуки.
Сначала чистишь механически, затем залуживаешь с помощью мочевины (карбамид, карандаш для чистки утюга).
>>540925
Влажная термическим ударом быстрее ебет покрытие, чем железная. Да и потом эти жала по 300 рублей стоят и работают годы даже в сервисе, от шкрябанья по стальной губке ничего им не будет.
Я посмотрю, как он начнёт паяльником из фикспрайса или люкеем с жалом-иглой.
>верхнее покрытие просто механически сдирается при неаккуратной пайке разъемов и ножек
Обычно даже на копеечных жалах покрытие весьма прочное и жирное, ты просто так его не сотрешь.
>Кстати, использование легкосплавного припоя ПОС 61 сильно облегчило эксплуатацию этих китайских т12.
Это что получается, легкоплавким свинцовым припоем легче паять, чем капризными бессвинцовыми ебами? Хуясе, вот это открытие, никогда бы не подумал.
>>541047
Хм, Надо значит попробовать ещё потереть, а про мочевину не слышал даже, надеюсь это не троллинг
>>541048
С каких пор обычный дедов припой у нас стал бессвинцовой ёбой? Которым я лет 15 паял, пока в медном паяльнике провод не пизданул.
>ПОС 61 сильно облегчило
ПОСК попробуй, вообще глаза на лоб полезут.
>>541067
>про мочевину не слышал даже, надеюсь это не троллинг
Не троллинг, только парами не дыши. Ещё она пиздатый флюс, можно залудить даже алюминий. Само собой, активна, нужно смывать, хотя без влаги коррозия не идёт.
А ты смешной.
На авито полностью ёбнутые долбоёбы и перепродованы китае-кала. Илли долбоёбы перепродаваны.
Бывают продают какую-нить хуйню за столько же сколько на озоне новое стоит. Я и бал этим мамкиных коммерсантов.
На авито можно ИНОГДА что-то выловить, но это надо
а) перелопатить тонну мусора и говна (ака перепродованов и прочих неаекватов)
б) заниматься этим перманентно. Тюе нужно как минимум месяц мониторить непрерывно это лохито и возможно (возможно!) тебе повезёт. А скорее всего дольше.
в) даже если всё сложиться - останется маааленькая деталь, чтобы пришло не разъёбаным и/или тея не наебали.
> t1.jpg
поясните, пожалуйста, что происходит на ОП-пике?
Китайский ТРУ-рмс кал с 999999999999 отсчётами обосрывается и не может показать верные значения на элементарном сигнале.
почему это происходит? мой не менее китайский кал бренда Uni-T этому тоже подвержен?
> 9999
с этого тоже орнул, прям картридж с 9999 играми
P2 /T2 pro. С последним можно ещё и немного дальше своего дома посмотреть
Да сорта говна, там нет нормальных матриц. Бери самый дорогой сколько денег не жалко.
https://weibo.com/ttarticle/p/show?id=2309404562596597465172
Купил бы ни секунды не раздумывая если бы он был фулл-аналогом. А так, жаль, что довольно-ущербная, даже по сегодняшним китайским меркам, цифра внутри.
Вот бы найти подобный только аналоговый
Точно без проприетарного софта который есть только на прошлую версию винды, лучше чтобы оно тупо срало в компорт или было совместимо с каким-нибудь опенсорсом.
По измерениям ничего особо специфичного не надо, каждый второй китайский мультиметр пойдёт.
Подойдёт и прибор без экрана, недееспособный собственно без компа.
Не, эта страшная хуитка. Внешне.
Алсо, напомните, зачем авиаторам осциллограф блять?
Вот (пик1) нашел у тека чисто аналог, но он а) аще 500 сраных Кгц, т.е совсем игрушка, и плюс не настолько уже няшный.
Пик 2. Приходишь в комиссионку (или как это называется) у себя на раёне и видишь это за 13 000р. Твои действия?
>страшная хуитка
Внутри эта хуитка очень красивая. Внешне выглядит немного сурово, согласен. Но, в отличие от многих других, способна работать как на северах, на морозе, так и почти в пустыне.
>напомните, зачем авиаторам осциллограф блять?
Совсем дурак? Есть куча всевозможных РЛС и всяких летающих лабораторий со спец. оборудованием, где обязан быть далеко не только осциллограф, для обслуживания/ремонта, наладки и контроля.
>видишь это за 13 000р
Вообще-то там 150$, а не эти твои тугрики. Если я нормальный Джон, а не Джонни-аутист-ретрофил, то смеюсь и прохожу мимо. Потому что за 200-400+$ можно купить новый современный цифровой осцилл, компактный и лёгкий, с кучей функций. Пересыл такого гроба в РФ, даже если таможня пропустит, опять-таки будет стоить как новый цифровой осцилл.
>и всяких летающих лабораторий со спец. оборудованием
Так это понятно. Нр это очень спец. И вообще зачем там какой-то особенный прибор? Любой на каком нить ИЛе рабтать будет. Особенно сейчас, когда к герцам и железу ничего не привязано уже.
>Вообще-то там 150$, а не эти твои тугрики
Это и есть тугрики. Я перевёл по курсу примерно. Так что разницы нет. Разве что у них такое там встретить можно чаще. У нас бы и за 20к скорее всего урвали с руками. Тем более с такой о няшной спец.тележкой.
И такое не покупается на каждый день или для работы. Такое берется для души и/или как вторым прибором.
Большая разница в том, что у нас старые приборы скупаются в основном аффинажниками, потому что деды занесли в публичные справочники где сколько драгмета. В США тоже есть "gold scrappers", но их намного меньше чем у нас, хотя драгмета в старых приборах от тека и ХП тоже валом. Но там содержание драгмета не отражалось в справочниках, поэтому такой охоты нет, мало кто хочет рисковать (кроме случаев, когда отдают практически бесплатно).
При этом, уровень достатка, цены и доступный широчайший ассортимент делают старые приборы почти никому не нужными. Там на локальных развалах/барахолках можно даже рабочие приборы урвать за 20$.
У нас же цены задраны только благодаря аффинажникам, которые моментально сметают всё, что всплывает дешевле цены лома. Некоторые приборы чисто как лом могут стоить 40-100к руб, естественно что 99+% покупателей - аффинажники.
И надо понимать, что покупая старьё as is за 150$, ты почти наверняка получаешь нерабочий/проблемный прибор, на восстановление которого можно потратить немало времени и денег. Старые теки знамениты в т.ч. своими проблемными уникальными микросборками, которые нигде, кроме доноров, не найти.
Телефон лучше купи с теплаком на 10 тыщ дороже этой пиздюльки. DOOGEE S98 Pro примеры на фото теплака
Для плат тебе макролинза нужна. У меня был uni-t за 50к (uti320e). Видел отлично все. Со Временем продал, ибо платы не ремонтирую, взял более дешёвый (uti120s) той же фирмы, линзы не, но думаю платы смотреть можно.
InfiRay P2 Pro с линзой для макро съёмки. В сумме баксов 250 стоит.
Сам себе такой хочу для плат.
https://youtu.be/qmuM28KJf80?t=313
Нихуя блин нет уже в продаже
Подскажите, какой паяльник купить ньюфагу.
Нужен для всякой мелочи по дому: спаять пару проводов, светодиодную ленту, свитчи в мыши.
С регулировкой температуры и чтобы можно было купить без недель ожидания из Китая.
Сейчас есть примерно пикрелейтед, только с краболитовой ручкой.
Им можно всё и спаять.
Тебе в данных случаях не нужна регулировка.
Им капец неудобно выполнять точные работы из-за того, что ручка далеко от жала
>>543480
Тут дело не в кривезне паяльника, а кривизне твоих рук. Потому что ты нев фаг без опыта.
Паяй больше, паяй вкусно и всё отлично запаяешь.
Ты не поверишь, но в каком то смысле этим паяльником ньюфагам даже легче. Так как он расплавляет любую даже безсвинцопую хуиту за наносекунду как только поднес.
Ну а длинный вылет, да, менее удобен, но вообще не критичен и никак не влияет на скилл пайки. Я перешёл с километровой палки на 70мм т12 и вообще принципиальной разницы нет. Особенно если паять как ты, раз в год.
А как часто используется режим измерения переменного напряжения? А ещё и не сетевой частоты? Всякие генераторы-шимы смотреть я лучше осциллограф возьму.
Скорее всего там безсвинцовый припой был, тут тебе другой паяльник не особо поможет.
Скорее оловоотсос, или хотя бы нормальная оплётка и нормальный флюс. Ну и нормально оборудованное место и опыт.
Не стоит короче ньюфагу лезть в коммерческое оборудование, там из-за множества нюансов правила игры другие.
Ничего принципиально лучшего и не найдёшь в ретейле за адекватные деньги.
Заказывай лучше из Китая какой-нибудь TS101/Pinecil/HS01, придёт к тому времени как в следующий раз захочешь что-то ковырять.
>>543514
Понятно посоны.
Ещё вопрос.
У паяльника жало как на пик 1.
Подойдут жала, как на пик 2? Или не дотянутся до нагревателя? Диаметр одинаковый.
Нет, пик2 - это для 900 серии керамических нагревателей, а у тебя нихромовый нагреватель, которй намотан вокруг жала.
Брал озон глобал с Китая. Дошел меньше чем за месяц.
30 вольт 10 ампер, пришел целый, все заебок
Не, для ремонта всякой автохуйни, в том числе и грузовых на 24v
Та хуйня. Мне лично таким тупо тактильно и по эстетическим соображениям противно пользоваться.
Ладно бы оно ещё было убер качественным по ттх, так нет, это даже не ЛБП, а просто РБП
Ну по тебе и видно что эстетически ты бы и мужика предпочел
Стоит ли на него раскошеливаться или не выёбываться и взять Hantek DSO2D15 ?
Норм все по ослику. Не нужно пиздеть о том, о чем нихуя не понимаешь.
>>543824
Если есть деньги и задачи на Rigol с Ultravision. Если для махараек и нищук, то Hantek нормок.
>Посоветуйте вч генератор до 500мгц.
Нафига? Ты СВЧ мастеришь?
Новый SIglent, еще только выкатывают в продажу.
https://www.siglent.com/products-overview/sds800hd/
В самом низу страницы таблица с ценами в китае.
https://www.eevblog.com/forum/testgear/siglent-sds800x-hd-12-bit-dsos-coming/
Никакой таблицы не увидел но цену имаджинировал
Мне кажется, рыгол дешевле выйдет
рыгол дно 804 есть. Rigol dho804 Похачили уже. Комлектные пробники до 150мГц.
Из претензий только шум вентилятора охлаждения.
На али продавец проверенный Jiutian Instrument Store
Пропускная способность зависит только от щупов ?
Я про похаченный рыгол примечание указал.
От того, что ты разблокируешь его до 250мГц, щупы не разблокируются.
Где-то был тест щупов для частот, но мне лень его искать.
Почитай о нём на https://www.eevblog.com/forum/testgear/rigol-dho800900-topic-collection/msg5144856/#msg5144856 с этой страницы ссылки на ветки обсуждений.
Как будешь использовать, не знаю. Но, наверное, всё таки лучше приобрести 4-канальную модель. Для цифры пригодится. Или убъёшь один канал, три останутся.
Ещё один недостаток этого осциллографа, которым недовольны некоторые пользователи, долгая загрузка. Секунд 45-55 стартует.
Т.е. осцилографам просто программно ограничивают полосу пропускания ? Чтобы что ?
Аноны, посоветуйте пиздатый паяльник занидороха, естесна на подарок корешу, ну чтоб в футляр удобном, со сменными жалами, ну и с прочими приколюхами.
Кореш занимается всем помаленьку, бытовую технику чинит, электроинструмент, платы всякие паяет, в домах электрику проводит,пластик в салонах автомобилей и тот паяет. Хочу подарить ему нестрёмный, добротный паяльник под многие задачи.
Покидайте варианты
да, др у него через джва месяца, поэтому с алишки доставку подождать нормальный вариант
Это ты пока ещё не знаешь, что компании продают доступ на время к расширенным функциям приборов, которые ты уже купил.
Fnirsi HS-01
https://aliexpress.ru/item/1005005115153707.html?sku_id=12000032848234147&spm=a2g2x.productlist.search_results.16.35ae10ebbOPlt0
Сам не пробовал, но если бы проебал свой Т12, думаю, купил бы этот. Жала укороченные T12 mini, тоже не пробовал и не знаю легко их найти в продаже. Но думаю короткими работать удобнее чем обычным с обычной же ручкой.
Выглядит красиво, подарочно, но мб практичнее будет обычный Т12 с компактным блоком. Нет вываливающегося USB-C, жала реально быстросменные, а не "открути пассатижами гайку", жал огромный ассортимент, можно питать от 30 В и разогнать по мощности. Но он не такой презентабельный, да.
Не должен Type-C тянуть в сторону. Я честно не вижу разницы между компактным блоком и обычным Т12. Меня просто иногда немного раздражает разматывание моего когда достаю из рюкзака. Имхо, кажется был бы просто паяло и отдельно 65w зарядка, было бы гораздо удобней. Не 2 провода (от паяла до блока и от блока к розетке), а один - гораздо пизже. Плюс можно работать от повербанков. Ну как бы это просто измышления... Руками бы потрогать.
>А это как? Чем его заправлять? Работал таким, удобно?
Не думай даже, кроме исключительных случаев, газовый паяльник нахрен не нужен, не удобен, прожорлив и всё такое. На работе валяются несколько. Брать их с собой даже не вспоминается.
Есть такой. Крайне удобная и довольно мощная штука. Удобнее и мощнее моего огромного древнего рабочего лакея не-помню-номер-какого. Колпачекю - "надел на горячий паяльник и пошёл" - вообще топовая фича для полевых ремонтов. Относительно короткое жало, разогрев за 5 секунд. Работа от прикуривателя. Наверное идеальный полевой паяльник.
А где жала на него купить? На алике по t12 short выдает только один лот с кривой формой, которая мне неудобна.
Обычно чтобы продавать две версии прибора.
Подешевле с худшими характеристиками и подороже с лучшими, так больше рынка покроешь. При этом делать два разных прибора дороже чем делать один, но потом выключить в прошивке или недоставить резистор какой-нибудь.
Ещё с полупроводниками есть биннинг. Это врядли касается ослов, там кажется нет ничего такого нет, но всякие диоды, матрицы и чипы делают не очень точно. Каждый конкретный компонент получается как бог пошлёт, потом их проверяют и уже в зависимости от того что получилось настраивают его на определённую частоту, разрешение матрицы, или в случае диода смотрят как он светит, под тем бином и продают.
Иногда это потом можно хакнуть и поднять компонент до старшей версии, но скорее всего он у тебя окажется хуёвым.
Флир в тепловизорах например ставит всегда крупные матрицы, но если матрица получилась дефектной, ей програмно понижают разрешение и продают как младшую модель с меньшим разрешением. Ты потом можешь программно же перешить прибор в старшую модель и матрица будет работать на полную катушку, но зато получишь обратно все её дефекты в ебало.
Правда вот для меня всё ещё остаётся загадкой нахуя это делают в приборах для мамкиных электронщиков. Бытовой прибор типа стиралки или чайника я могу понять, но блять, осцилограффы ты априори продаёшь тем кто может это хакнуть обатно.
>Правда вот для меня всё ещё остаётся загадкой нахуя это делают в приборах для мамкиных электронщиков. Бытовой прибор типа стиралки или чайника я могу понять, но блять, осцилограффы ты априори продаёшь тем кто может это хакнуть обатно.
Сам же ответил на свой вопрос: покрытие рынка.
Так ещё с машинами делают, двигатель один - но на одной модели он выдает 220л.с., а на дешевой 150л.с. та же прошивка.
Ты не пони, на рынке радиоэлектроники для тех у кого хобби электроника как-то бесполезно занижать характеристики товаров тем способом который твой покупатель точно сможет его обойти.
Любая другая ниша хотя бы логична.
Как раз логично. Не займешь нишу ты - займут конкуренты, а учитывая себестоимость прибора - компании пофигу что ты его разлочишь. Ниша занята, конкуренов не пущаем, деньгу рубим.
> нахуя это делают в приборах для мамкиных электронщиков
Потому что на мамкиных электронщиков (и прочих гаражных ниггеров) им насрать, а серьёзная фирма возьмёт в аренду дырокол таким хакингом заниматься не будет.
>>542876
У меня такая
https://sl.aliexpress.ru/p?key=eB4jUyK
Заебись, только держатель распечатать/приколхозить надо
>нахуя это делают в приборах для мамкиных электронщиков
Это не основные потребители.
Плюс "хакинг" = потеря гарантии (для этого в любом случае придётся вскрыть = нарушить заводские пломбы), чему производители только рады.
Можно угадаю, ключи лицензии для апгрейда отвёрткой вкручиваешь?
Бюджет 10к. Нужен паяльник\фен, фен в приоритете.
Чем дешевле, тем лучше. Всем припоя!
Отдельный тред для выбора оборудования ниже.
На алипомойке в шляпном бюджете какой-нибудь FR4(RF-H2) и handskit t12 с блоком питания и парой жал, но уже без подставки, может влезет.
Ни тем ни другим я сам не пользовался.
>Отдельный тред для выбора оборудования ниже.
>последний пост 18/10/23
Мне на тебя Сенсей-саме пожаловаться?
>>545296
>>505948 (OP)
Перефразирую, нужен паяльник и фен. Так понимаю раздельно намного выгоднее. Фен в приоритете.
И да...
ШАПКУ БЛЯТЬ СДЕЛАЙТЕ НАКОНЕЦ, ПРЕЖДЕ ЧЕМ ОТМАХИВАТЬСЯ ПРОЧТЕНИЕМ ПРЕДЫДУЩИХ ТРЕДОВ.
Спасибо.
Паяльник хоть в фикс прайсе за 300р с регулировкой темпы можно взять, или на озоне тот же только ща 600 р но с набором жал.
Фен на алике, паяльная станция от 1300р.
> Отдельный тред для выбора оборудования ниже
Это я, мягко сказано, ошибся. Думал, что отвечаю в треде вопросов и ответов для нафаней.
Ты уверен что понимаешь зачем тебе паяльник и что такое фен?
Что ты сделать хочешь?
>Что ты сделать хочешь?
> зачем тебе паяльник и что такое фен?
Засунуть себе в тред и поскакать на нем на майдан
>>545314
>>545311
>Паяльник хоть в фикс прайсе за 300р с регулировкой темпы можно взять, или на озоне тот же только ща 600 р но с набором жал.
>Фен на алике, паяльная станция от 1300р.
Ну, аноны, вы прикалываетесь? С таким отъебизмом мне реально было проще тыкнут на первое попавшееся на алике или вообще забить хуй.
Блять, ожидаешь получить комплексный ответ, увидеть очередной срач по поводу того что лучше брать, где брать, по чем брать, стоит ли игра свеч и вот это все короче. А по итогу получаешь пук-пук, ваш тред утонул нахуй.
>>505948 (OP)
Опять перефразирую.
У меня бюджет 10,000 RUB; =-2000RUB, за которые я хочу себе приобрести свое первое более-менее нормальное оборудывание, с которым после, вкатится в р\э.
Навык пайки есть. НО, абсолютно никакого представления о том, что стоит брать, а что стоит обходить дорогой. До этого паял обычным паяльником с нефритовым стержнем и регулятором на без шима.
Куда будет применятся вот это все? По назначению. Хочу ковырятся в барахле, дарить вторую жизнь б\у деталям, т.е. мне нужен будет часто и паяльник, и фен т.к. оплетка дорого выходит когда выпаиваешь много компонентов.
Также интересует сопутствующая информация по теме кандидатов к покупке, а именно жала\нагреватели, прошивки для пальяников, где их брать, как шить (с микроконтролерами не имел дело еще), калибровка, ну и другие танцы с бубном которые нужны для доведения аппарата под долгивременное использование.
ТЕПЕРЬ ПОНЯТНО?
Сам растекаешься вместо пояснений.
> FR4 RF-H2
https://aliexpress.ru/item/1005004303571907.htm
https://www.youtube.com/watch?v=Wp9mkbjxUgU
> T12
https://aliexpress.ru/item/1005003340344675.html БП не забудь
https://www.youtube.com/watch?v=D7kZ0V7xUWU
Вместо корейского на русском
https://www.youtube.com/watch?v=4n2yKeMTJSw
Изредка для авторемонта.
Супермега профи не надо.
Ну вот, другое дело!
Насчет т12:
1. Что по жалам? Есть какие-то нюансы по тому какие и где брать дополнительные\запасные?
2. Есть зарядник от ноута 19в 95w; съест или нужно будет пердолить?
А, и есть ли нюансы с прошивками? Или все работает из коробки?
Паяло ксгер т12 (и потом ебешься с говнокартриджами) либо cxg на 900m (и ебешься с подкладыванием фольги), фен абсолютно любой,потому что вентиляторные фены друг от друга отличаются только корпусом
Либо люкей 852д+
Олсо
>и фен т.к. оплетка дорого выходит когда выпаиваешь много компонентов
Фен - это фен, оплетка - это оплетка, фен предназначен для прогревания площади, оплетка предназначена для зачистки пятаков, возможно тебе нужен оловоотсос или бомжевариант жало-микроволна обычное копытце переделывается за 5 секунд дремелем с маленькой шаровой фрезой.
>калибровка
Для т12 сразу не забудь в FG-100 бабла закинуть, потому что повторяемости никакой. Будешь весело прокаливать спирали, потом лудить обжимной контакт под шляпкой, стачивать 999 километров нихромового покрытия чтобы китайский картридж наконец-то начал вменяемо паять без перегрева всего сущего в моменте либо нашкребешь еще половину от имеющегося бюджета на нормальные оригинальные хакковские картриджи. Прошивку поставишь от deividAlfa, у него же краткий обзор по поддерживаемым станциям сраный китайский рандом + в ряде случаев БП с приколами идет. Говорят жало от квико не такие уебищные, но отзывы на страницах товара свидетельствуют об обратном. Фен выше годный подкинули, за эту цену наверное лучшее что можно найти.
При прочих равных лучше ЭЛТ или цифровые машинки? Ваще если хочу ЭЛТ то какие подводные могут вскрыться на лохито?
Ослики с подключением к компам васокочастотные шо пиздец от 80мгц какие подводные с ними?
Я есчо хочу технику там чинить да угу почучуть
> прошивки для пальяников, где их брать, как шить (с микроконтролерами не имел дело еще),
Ты пердолерово или ехать?
>10,000 RUB
T12 станция с интегрированным бп. Контроллер - дешман led на stc 2.1к на озон. Всякие STM - оставь пориджам и радиоскуфам. На led и так pid нормально работает. Разве что в режиме ожидания нельзя температуру жала ниже 200 сделать. Но у меня на всех экземплярах стоит ожидание минута + минута до автоотключения
Жала: как минимум K три штуки, если решишь ткнуть не туда и не ждать новые, как универсальное хоть to-247 паять, хоть qfp-160 . Остальное по мере надобности D52, BC2, JL02
Губка желтая/синяя + медная хуйня стружка на деле сталь поверх меди для чистки жала.
Оловоотсос самый дешман синий. Работает как часы.
Катушка пос-60 + можно розе для выпайки с донорей всяких нежных вещей
Флюс: обычная сосновая канифоль + какая-нибудь гелевая хуйня (или несколько) в тюбике чтобы что-то советовать надо знать где-ты тот же nc5070 универсален
Растворитель - Галоша и этиловый спирт. Можно заменить изопропилом, но он часто вонючий т.к. техниеский + более ядовит. Можешь делать смеси.
Подставка под паяльник хз - можно самому сделать, можешь купить.
Ковер силиконовый синий типа антистатический на деле - нихуя не антистатик
Тонкогубцы
Пинцеты
Кусачки
Крючок
Хуйня для "пробива" отверстий хз как назвать, у меня со спицы сделано... Так и прижилось
Набор отверток аля xiaomi + всякие ph\pz отдельно, как "силовые" ибо ручка нормальная за xiaomi ты нормально и не схватишься рукой
+ сразу организуй рабочее место с хорошим светом
Да, они в принципе паяют херово, любой Т12 уровня >>544918 будет нгастолько лучше, что 900 серию больше никогда не возьмёшь.
Другу в сервис подсунул такой, он всё сидел на 852 шлюхе - он год ебало морщил и не прикасался, а потом в сервисе у всех монтажников вместо шлюхеев резко стали Т12.
>>545320
Бери Т12 ксгер. Каллибровка, профили жал, множество дешёвых распространённых картриджей. Лучше брать типа более дорогие, с чёрным хромом.
С прошивками не вижу смысла ебстись, хотя - мало ли - может и появилось что-то прям УУХ.
>>545328
Работают любые, но дешёвые иногда чуть хуже. Если не работаешь с толстымии многослойными платами - вообще неважно.
>Да, они в принципе паяют херово, любой Т12 уровня >>544918 будет нгастолько лучше, что 900 серию больше никогда не возьмёшь.
>Другу в сервис подсунул такой, он всё сидел на 852 шлюхе - он год ебало морщил и не прикасался, а потом в сервисе у всех монтажников вместо шлюхеев резко стали Т12.
Понял принял, а то у меня пара 852.
>любой Т12 уровня >>544918 будет нгастолько лучше, что 900 серию больше никогда не возьмёшь
Не будет, единственный плюс т12 в том, что он попроще в использовании и есть профилирование+буст в прошивке. 900е паялки настолько древние, что кроме цифроаналогового регулятора в них больше ничего не ставят. Вот только этим и возьмет, не пайкой.
>>545590
Вы молодые люди вводите нашего младшего товарища в заблуждение, что не очень хорошо. И таки замете я сам не понимаю зачем он нужен
Множество применений. Дёргать, рвать и ковырять в тех случаях где пинцет уже не не справляется, а за чем-то серьёзным тянуться лень. Например тянуть ножку thru hole резистора пока пояльником с другой стороны платы греешь.
Это не тот инструмент без которого нельзя, но тот что добавляет комфорта в процесс.
Раз только мудят, то влезу с ответом.
Взял такой набор goot SA-10
https://en.goot.jp/products/detail/sa_10
Пользуюсь давно. Щёточки размочалились, ковырялка на 45° чуть разогнулась. Лезвие много раз в кончике выгибалось и его подтачивал вместе со стамеской. То есть инструмент используется, но щётки в алюминиевой трубке лучше иметь в запасе хотя бы из других магазинов или брендов.
Заказал, короч, 24 ноября у китайца на озоне infiray p2 pro за 17600. Доставка у него собственная, китайская, до пункта выдачи озона. Доставить должны были за две недели, но посылка таможню прошла на первой неделе и всё, молчок на хуй, ни тудой, ни сюдой, постоянные переносы за переносом. 27 декабря запросил у озона отмену заказа, и 8 января мне вернули бабки. И есть один интересный нюанс, когда я запрашивал отмену заказа, товара уже не было в наличии, а после того как мне вернули бабки, сразу же появилась одна штука, но уже за 26к, с доставкой из китая. Это что за хуйня была? Китайская мразь включила заднюю и не захотела продавать за 17к и решила потянуть чтоб продать за 26?
Мудак китаец - UNI-T store, ежили что.
> 26к
Нахер эта залупка усбшная за такие деньги, писал тебе возбми дуги 98s pro за 27 с теплаком. У пары коллег с раболты есть охуенный аппарат не убиываемый + памяти дохуя.
Там теплак мало того что уёбищный, так ещё и без фокусировки. На хуй не нужон
Это нормально. После таможни товар забирает озон, а они очень не расторопные и почти не отслеживаются.
Глобал - это не быстро.
Но цены ниже алишных (в среднем. Но бывают вообще секси прайс лоты). То ли китайцы проебываются, то ли комиссия меньше или цена доставки. Хз
Хз, у меня наоборот теплак с озона – рекордсмен по сроку, две недели всего.
Озон три дня с таможни до пункта вёз. У них как раз всё охуенно быстро по России благодяра автоматизации, продуманной логистике и курьерам с пвзшниками эксплуатируемыми и в хвост и в гриву.
У меня пункт озона в соседнем подъезде, привык уже заказы через день получать.
А тут заказал какой-то хуйни во всеинструменты, а они такие: Доставка со склада через две недели.
В смысле нахуй две недели со своего склада?
Ещё по дню на "комплектацию", "приёмку..." пиздец, да озон (та ж хуйня у вб, яндекса, онлайнтрейда) всю эту бюррократию за пару часов проводят, я прям вижу иногда как пришла машина, разгрузилась и через полчаса уже "готово к выдаче".
>>546835
Скорее всего озон лучше конвертацию валют и финансовые потоки просто построил. Например какое-нибудь юрлицо в Китае создал и гоняет рубли-юани прямо. Али из-за того что глобальный ещё и с долларами ебётся и курсовые риски куда больше закладывает.
>А тут заказал какой-то хуйни во всеинструменты, а они такие: Доставка со склада через две недели.
>В смысле нахуй две недели со своего склада?
Это как так? У них сроки указаны на сайте. Если стоит 1 день, то на следующий день привозят ещё до полудня, что быстрее озоновских "через день".
Только приехала посылка глобал. На таможне пролежала почти пару недель
почему, арсочка? Что случилось? Ты так резко исчезла
А для того, чтобы точно определить, что ты не жирный тролляра, а настоящая арси, напиши, какая у тебя ава стояла в дискорде
нашёл обзоры на mysku.club, решил вместо него взять Yihua 8858-I, всем спасибо.
Ничего сверхестественного не надо, синус да меандр частот встречающихся в радиогубительстве.
Пекарня со звуковой картой или смартфон с приложением генерации звука.
Но ограничение до 22кГц.
Хм, а насколько ровный меандр там можно получить?
Не подумал даже об этом, а ведь можно прям тупо аудиофайл играть, можно и удобный интерфейс запилить.
>насколько ровный меандр там можно получить?
ровный как говно.
Вообще-то до 96 как минимум, все встройки сейчас 192 кГц дискретизации поддерживают. Меандр нормально синтезируется за 10 гармоник, так что до 9.6 кГц можно его генерить. А если взять ЦАП c отключаемым фильтром, то хоть до 96.
>>547731
Всё уже придумано: ARTA, REW, SpectraLab.
Огромный выбор отверток ограничился вот этими wera 7440 и felo 10000106. Вера 0,3-1,2, фело 0,6-1,5 условных ньютонметра. Тыблицы моментов в интернете для м1,6 говорят применять не более 0,3 нм. Я их кручу паащущениям меньше чем саморез в пластиковом пульте от телевизора.
На м2 и больше мне уже похуй. А вот эти м1,6 чёт подзаебывают. Посоветуйте чёнить.
а как-то мне не отдали корпуса потому что "человек который крутит винты заболел". а потом кто-то другой всё таки сделал и ебать там все шлицы были сорваны.
Почему так дорого??? Я шуруповёрт за 5к взял, он как дрель, а эти слабее же
Это всё хуита, ящитаю. Все эти динамки и электрические отвёртки. По крайней мере, для мелкой, нежной техники. Там погрешность усилия изначально в десятках процентов измеряется, а по мере износа составляет +- разы. Такими игрушками посрывать резьбы или повырывать колодцы в каком-нить ноутбуке, смартфоне или оргтехнике - как нехуй. Лучшая динамка для малых усилий - рука. Ещё и бесплатная, к тому же. Ну, как вариант - ставить самое малое усилие и затем протягивать вручную. Но тогда нет смысла переплачивать за "точную" крутилку.
Если тебя интересует только 1.6 нахуя тебе набор? Бери её и всё, меньше будет и удобнее.
Wiha законодатель мод, бери её если денег хватит.
Советую мультиметр до 1 тысячи рублей.
https://www.ozon.ru/category/multimetry-i-testery-10080/?category_was_predicted=true¤cy_price=92.000%3B1000.000&deny_category_prediction=true&from_global=true&text=%D0%BC%D1%83%D0%BB%D1%8C%D1%82%D0%B8%D0%BC%D0%B5%D1%82%D1%80
А какой тебе нужен? Оформить самостоятельно запрос ты не осилил.
Ранее пользовался?
Для каких целей, измерений?
Был уебищный dt 380 за 300 рублей но он сгорел, чисто вольтаж смотреть, прозванивать, базовые функции в общем
Оно рентабельно, если у тебя не потоковая ручная сборка?
Если часто крутишь, то кистью же примерно ощущаешь сколько надо усилия? Может в клей/фиксатор резьбы окунать от откручивания?
Выставляй параметры измерения правильно. Проблема не в приборе, а в тебе. Можешь купить дедоговно, даже б/у, у него обычно десятикратный запас прочности.
Интересует не набор, а именно ручка. Биты стержни куплю и дешевле. Мне ж только PH0 надо. За 8 тыщ там не набор, а только ручка же. Что за говно, купил отвертку за 8 тыщ, а у неё даже стержня нет!
>>548627
Я умею. Но таких как я один процент, а то и меньше. И меня потом спрашивают "как крутить?" А всё что я могу ответить это "кек пук практика git gud".
Как ещё "правильно" их можно крутить? У этой хуйни сразу отвалились щупы а через полтора года сам отъехал
Нет, но такая же хуита что развалится в любой момент.
Бери либо DT832 как расходник, либо нормальный прибор, UNI-T какой-нибудь хотя бы.
> UT33
годнота
> B+
говнота.
"тестирование батареек" - ненужная функция, посмотри модель C или D, там более полезные опции, ЕМНИП
C умеет измерять температуру, D умеет в Non-Contact Voltage
если это не нужно, бери B
У меня такой с авторенжем. Норм. Плох только тем что посветка экрана включается нажатием кнопки на 20-30 секунд, а я хотел что бы она включалась-выключалась нажатием кнопки.
Xr-2206. Спаял свою первую хуйню на нем, diy набор для пайки генератора частот, он даже работает, лол
Имеется
-паяльник за 150 рублей от дяди ляо с набором жал за 60
-едущий ко мне мультиметр uni-t ut33 по совету из треда
-дефолт припой и флюс
Думаю взять паяльную станцию или фен чтобы поучится выпаивать микросхемы, смд, разъемы, реболить бга,
Или мб просто купить новый паяльник, хочется просто прокачать скилл
Слоу, но у меня UT260B с макролинзой, работает хорошо, все видно. К телефону, впрочем, не подцепляется, он его не видит.
>>543681
О, и я такой купил. Нормальный блок, все работает штатно.
>>543746
Нет, никаких шумов не вижу на осциллографе. Прострелов после выхода из СС тоже.
>>549378
Я б такую штуку купил. Держит крепко, светит ярко, линза хорошая. Не приходится нагибаться над столом и придумывать, а как же зафиксировать плату.
https://aliexpress.ru/item/4001122929467.html
> -паяльник за 150 рублей от дяди ляо с набором жал за 60
судя по цене, это кал, поэтому - другой паяльник с набором жал
> -дефолт припой и флюс
дефайн "дефолт"
> реболить бга,
4к не хватит
хорошая больше 4к стоит, плюс для реболинга нужны формы для шариков
есть два стула, первый классический sh72 но мне не нравится его исполнение и ебучая крутилка, второй этот т85 кстати он вроде и 72 жала поддерживает выглядит аки ts100 и имеет режимы как в том же t100, мб попробовать?
https://www.ozon.ru/product/quecoo-payalnik-elektricheskiy-payalnik-komplekt-t85-d24-96w-instrumenty-dlya-remonta-1076864233/?_bctx=CAQQ3cpM&asb=MquJGPpWGuRvEYEKUU2BRm7Z0lzBvjs71k1aX1t%252FGyk%253D&asb2=7LjJJr7gYDbB6kAbVRrY8dSrmd96yjFiAsuepSGHSiXagMr0cXZ14vPzEJnZJ7i6zvtxtdVHxz0fzEl7qNBwNg&avtc=1&avte=2&avts=1708817743&hs=1&tab=reviews&reviewsVariantMode=2
https://www.ozon.ru/product/quecoo-payalnik-payalnaya-stantsiya-sh72-bc2-zheleznaya-golovka-65-vt-keramicheskiy-nagrevatel-72-vt-1080389484/?asb=eRM4soQjj%252FM0V%252BwcwdRLbBiss%252B57ZJdB51nQeDD7naA%253D&asb2=eHid8qaJsFfsLW6gjnJ0i2HHmGHX9Z4bOOGJVH08AGY8Qr4fCLi34B_PwxET-XI00Q_zOkCV1ZN-KoNjJQqlEQ&avtc=1&avte=2&avts=1708817667&keywords=sh72
китайские 6 секунд на деле окажутся 10, взбесишься и взвоешь от такой пайки.
имхо лучше взять паяльник с большим бп
>>549412
Почему в этом треде советуют говно мамонта, которое вязнет на любом полигоне, а не божественные паяльные станции-клоны JBC на T245 ручке?
Чем, лол? Если ты готов отваливать бабло на нестандартные жала ради компактности, то да. Если нет, то добро пожаловать в мир т12 с единственным нормальным вариантом - некрашеные жала от квико.
>>549440
>не индукция
Молодец, +1 пост за говно мамонта с воздушными зазорами с мизинец в подделках жал.
>>549479
А вот эта йоба как тебе?
https://www.ozon.ru/product/quecoo-payalnik-sh73-oled-65w-12-24v-reguliruemaya-payalnaya-stantsiya-dc5525-sh-bc2-1328098326/#section-description--offset-140
Такие же жала, лел. Алсо он без typec, готовься докупать триггер-адаптер на 20в.
Нах ему олед? Хуй знает что там внутри. сш72 простой хороший с примерной регулировкой температуры паащущениям. Можно ещё только светодиодик и турбокнопку приделать и охуеть забись будет.
а этот
https://www.ozon.ru/product/gvda-payalnik-65-vt-keramicheskiy-nagrevatel-1205627345/?advert=bn8FTlmdhhDVVntFEot7eAb0nTgEutcO-gCSS2Kbfk4yDX93jP4tni1UwIoyzDD00C0DShUv7CM55_-uSm-kSfAC7I5BZoM6W8kDWiq7m260-yH0mToYNLzMNBZ3DN0Fz0_V3yaFL4QM1sbsrk5SHSp4plvyZG6--mqhLxa0e9sdoJ0eRQDKthTDtpQjsEQU8Z3pnwqUpUZLSfaSuBF6KIkXwSYupujKHXsGdaNb20kdXbpRqPleNPpjFYtO2JpT-8SY257x4Wth01SyhHEZQbT6Ni-7OHINPoHZK3rAXDVwkDybZ-KgWVou_kRTo_wYjhAnPECYDYBHonLfW7SNaM48RVCerrw&avtc=1&avte=2&avts=1708873934&from_sku=1205627345&from_url=https%253A%252F%252Fwww.ozon.ru%252Fcategory%252Felektricheskie-payalniki-10054%252F%253Fcategory_was_predicted%253Dtrue%2526deny_category_prediction%253Dtrue%2526from_global%253Dtrue%2526text%253D%2525D0%2525BF%2525D0%2525B0%2525D1%25258F%2525D0%2525BB%2525D1%25258C%2525D0%2525BD%2525D0%2525B8%2525D0%2525BA%252Bgvda&keywords=%D0%BF%D0%B0%D1%8F%D0%BB%D1%8C%D0%BD%D0%B8%D0%BA+gvda&oos_search=false&reviewsVariantMode=2&tab=reviews
Тогда тем более не понятно.
На али видел беспроводные, с суперконденсатором внутри например или литиевой батареей. В отзывах люди сравнивали прошивки и спорили, какая лучше. Охуеть, прошивка паяльника!
это подделка, у оригинала компрессор в коробке, а не вентилятор в ручке.
Это другая модель, не подделка. Компрессор в коробке у 852D (и 852D+), у меня как раз такая.
У них есть свои недостатки по сравнению с вентиляторными.
Для монтажа/демонтажа электронных компонентов, по моему скромному опыту, лучше компрессорный фен. А вот вентиляторный лучше подходит для пайки бамперов автомобилей.
Чем лучше? инб4 чем вентиляторный
Без подъебки, у меня только компрессорные были.
> воздушными зазорами с мизинец в подделках жал
А кто мешает купить оригиниальные жала отдельно? Китайские жала от relife, gvm вполне себе годные. Жала с тонким наконечником, естественно, лучше брать оригинальные.
У китайских клонов JBC производительность приближена к оригиналу, только вот нюанс, они стоят в 5-10 раз дешевле. Нет смысла переплачивать за оригинальную jbc или покупать древнейшие t12 станции, у которых вливаемая в ручку мощность не идет ни в какое сравнение с t245.
И на кой хер нужна твоя мощность, если требуется поддержание температуры на конце, для которого и 20Вт в большинстве случаев будет с головой - лишь бы контроллер знал про температуру на конце. Конструкция одинакова с т12, проблемы те же, смысл надрачивать на сорта говна? Индукционка или гроб гроб кладбище.
если будешь прям массово выпаивать-перепаивать чипы, то станцию с дувкой, если чисто ардуинить по выходным, то паяльник
>Чем лучше? инб4 чем вентиляторный
>Без подъебки, у меня только компрессорные были.
Мне кажется, что у компрессорных поток воздуха сильнее и стабильнее что ли. Плюс они менее шумные (если не забыть транспортировочный болт выкрутить).
Вообще фен хотел чтобы в случае чего видеочип/память прогреть, разъемы мелкие выпаивать, получить новый опыт
кстати отвёртки от ксими нормальные?
Насчет стабильнее может быть, сильнее - сомнительно. Lukey 852D+ компрессорная 20 л/м, вентиляторная 120 л/м. И шумит все равно сильно, даже с усиленными сайлентблоками и без винта.
Компрессорная быстрее выходит на режим, но дольше остывает. Зато в ней нет этой дурацкой фичи с отрубанием фена на подставке через геркон.
>>549635
Отвертки норм, сяоми 63 в 1 топ за свои деньги.
>>549613
У бушной компрессорной станции есть шанс, что сайлентблоки под компрессором превратились в камень и она будет шуметь и трястись, пока ты их не поменяешь. Одну такую я чинил. Вентиляторная дольше греется, зато шнур длиннее и мягче шланга и поток воздуха сильнее.
Зачем тебе фен? Этой станцией ты заебешься выпаивать крупные чипы без стола с подогревом. Этот сраный бессвинцовый припой... Кроме шуток, когда снимал с мертвой платы крупные элементы типа мосфетов для своих нужд, оказалось проще это сделать газовой горелкой с противоположной стороны, чем дуть на максимуме пять минут и ждать, пока они стронутся и не дождаться лол.
Эта станция больше для мелких работ, отпаять-припаять что-то маленькое. Ну и для опытов пойдет.
А еще феном удобно термоусадку греть.
Упд еще есть такой момент с этими станциями, что паяльник сделан хуево и нагревательный элемент (керамика на 852 и 852+, нихром на вентиляторных) не входит в жало до конца, в результате оно плохо греется и быстро остывает. Нужно допиливать.
>>549696
В итоге стало самому интересно, какого сука хуя оно не греет как я хочу, почитал, разобрал, в общем, надо подбирать и менять резистор, отвечающий за подстройку термопары в фене. Потому что недогрев где-то градусов 150 от того, что показывает экран.
А, заодно и выключатель на вход поставлю, потому что транс там постоянно под напряжением, греется и гудит без толку.
>Потому что недогрев где-то градусов 150 от того, что показывает экран.
Две компрессорные, одна ещё в черной краске с золотыми надписями, вторая свежая в молотковой. Оба фена греют без больших отклонений.
>А, заодно и выключатель на вход поставлю, потому что транс там постоянно под напряжением, греется и гудит без толку.
Первым делом на всех трёх станциях делал. В сети есть видео как фен саморазогрелся и загорелся. А все потому, что на симисторах постоянно напруга.
У меня тоже две, обе черно-золотые и обе греют хреново. Вот максимум, что они дают при установке на 450 С независимо от объема воздуха.
Может, конечно, тепловизор врет еще, но термопару я где-то потерял.
Завтра тоже сниму картинки тепловизором. Какой материал ты нагревал?
Матовую сталь, так что ИК от нагревателя она не особо отражает.
У тебя форма жала какая-то уникальная, ты потом охуеешь новые искать.
>>549813
В общем потестил. Похоже что мы упираемся в ограничение тепловизора (они у нас одинаковые) и/или некорректные изменения. Оба фена показали 221С° при выставленных 320, 350 и настроенной эмиссии на тепловизоре.
Материал алюминий с краской белой, черной и канцелярским корректором.
У тебя включен режим low gain? На хайгейне ~220C это максимум.
UTI260B
>UTI260B
Аналогичный.
>У тебя включен режим low gain? На хайгейне ~220C это максимум.
А вот хороший вопрос, непомню. Сегодня уже уехал из мастерской, завтра буду повторно смотреть.
тебеж отвечали
> Если ты готов отваливать бабло на нестандартные жала ради компактности, то да. Если нет, то добро пожаловать в мир т12 с единственным нормальным вариантом - некрашеные жала от квико.
>>549862
штош, земля пухом ему
>Хочется как-то сопоставить свои "ащущения" с реальными числами.
тензодатчик
Ну вообще то этот паяльник заводится с жалами sh72, не назвал бы их нестандартными
шо за зелёная ёба? автоподача припоя? нахуя? а, главное, зачем?
>>549896
Выставлен был хай гейн. Провел повторные замеры и если все настроено верно, то отклонение на ~20 в низ на обоих фенах. Соответственно 320>300 и 350>330.
Но есть сомнения в коэффициенте излучения. По хорошему нужна термопара, в наличии есть, а приборов нет.
Снимки не приложу, сгружать с тепловизора неудобно.
>на кой хер нужна твоя мощность
Пикрил на пальцах показывает для совсем дурачков что такое скорость восстановления температуры.
>смысл надрачивать на сорта говна?
Вот и я не знаю, зачем брать устаревшую систему, когда уже давно существуют клоны совместимые с JBC, по цене как T12
> клоны
И с чего ты решил что "клоны" будут хорошими? Всё это сорта говна.
Да он довольно точно из коробки меряет в диапазоне 0-100, несмотря на материал.
Больше мне нечем проверить, а лед и кипяток вот они.
Спасибо, значит мои станции действительно неисправны, буду чинить.
>Спасибо, значит мои станции действительно неисправны, буду чинить.
Паяльники дорабатывал?
>>549997
А я поищу прибор, надо закрыть эту тему, но черную промерял лет 8 назад термопарой, все было примерно так же.
>>549985
И да и нет. Зависит от назначения прибора и его настроек.
Алсо:
Какую температуру выставляешь на станции при пайке смд?
> был бы живой член
...в который вставить светодиодную матрицу на 10 ватт, и овердрайвить её на 150%?
>>550000
Нет еще, только заказал детали для доработки. Мне эти станции недавно достались даром.
Температуру ставлю 400 на фене, иначе хрен чего отпаяешь, реально это в районе 220 градусов. Я только вкатываюсь в пайку смд.
>только заказал детали для доработки.
Какие детали? Я вымерял и подтачивал упор.
Выключатели, новые разъемы для паяльников вместо вот этих вот уебанских, другие гайки, чтоб ничего не точить и сразу встало все.
>новые разъемы для паяльников вместо вот этих вот уебанских
Принимаю.
Иди нахуй прочитай инструкцию, ленивый долбоёб. Бесят такие простые тупые общие вопросы.
> начнём с самого базового инструмента, который покупает любой ремонтник - это паяльник
> у меня есть опыт работы и с самыми дешёвыми вариантами
> и с Lukey 852D+ который супер прям базовый аппарат
> потом уже T12
> а потом уже JBC-шная ручка
странно, я думал, что T12 это примерно JBC, и что с них переходят на Lukey
> переходят на Lukey
Нет, это с люкея переходят на что угодно, потому что оно будет лучше.
тут пол треда себе пяткой в грудь бьют "бери люкей базарю ещё захочеш"
Нормальные у него обои, сразу видно - инженегр
Ну может из-за фена. Или просто старпёры.
Сейчас годные паяльники это с жалами где термодатчик и нагреватель встроены в жало паяльника. В хорошем исполнении это даёт охуенный контроль температуры и мощности. Ставишь допустим 260 градусов и паяешь мелочёвку, он там по маленькому подкачивает мощность. А если коснешься большого полигона, то жало сразу остынет, термодатчик это почует, станция подаст больше мощи для поддержания температуры жала. Это конечно в идеале, на практике, да ещё за дешево, всё намного хуже.
>Пикрил на пальцах показывает для совсем дурачков что такое скорость восстановления температуры.
Не вижу фразы "Power". Ты тупостью нахуя троллишь? Что у т12, что у JBC вставки жал с небольшой теплоемкостью, сотни ватт туда нахер не упало вдувать. Тем более что 2/3 возможной вливаемой мощи проебется на недостаточном контакте жала с платой, а остальное затыквится теплопередачей припоя/флюса.
>когда уже давно существуют клоны совместимые с JBC, по цене как T12
И такого же говенного качества, с таким же хуевым термоконтролем. В принципе, тебе уже сказали об этом.
>>550245
Шлюкей это цена/качество, если говорить про комбо паяло+фен (куомпрессорный), после доработки паяла вполне бодро работает, термоконтроль лучше чем у китайского т12 с болтающимся в жопе жала термодатчиком. Это рил база в том плане, что с него можно начать, если собираешься заниматься мелкой бга-пайкой и готов повозиться.
>всё намного хуже.
Да не, тс100 и пайцыль так и работают. Они разогреваются просто моментально из-за небольшого размера.
Настолько что когда кладёшь на стол, они уходят в сон, остужают себя и потом когда берёшь его снова в руки успевают раскочегариться обратно до рабочей температуры просто пока ты руку ведёшь к плате.
Догрев 10° улетевших на полигон ты вообще не заметишь.
>Они разогреваются просто моментально из-за небольшого размера.
Не разогреваются. То, что там индикатор на жале 250 показывает спустя 3 секунды, не гарантирует того, что на жале в действительности появилось хотя бы 200. Особенно если паяльник без калибровки. Для Т12 и подобных рекомендуется докупать fg-100, чтобы свести ожидания с реальностью.
Это паяльная станция за 10 евро из Лидла. Это походу какой-то ютубный обзорщик паяльников.
Упд нашел термопару, нагрел до 290 градусов, после чего она расплавилась, лол. Видимо, не рассчитана на такие температуры была.
Лолшто? Моя переживала ~700°. Кстати прибор заказал, придет буду измерять.
Будешь мерить одну китайскую хуйню другой китайской хуйнёй? Гениально.
> Лолшто
они разные бывают, некоторые на сто градусов расчитаны, некоторые на полторы тысячи.
Всегда казалось в основном выпускаются на ~900. Буду знать.
https://market.yandex.ru/product--treugolnaia-lineika-stalnaia-deli-dl303200-200mm-nerzhaveiushchaia-stal-aliuminievoe-osnovanie/1931954790
https://market.yandex.ru/product--razmetochnyi-ugolnik-hoegert-technik-aliuminievyi-185-mm-ht4m216/1736034867
Не то?
Не. Вот без "foot base firmly connected" надо.
А пока выбрал такой уголок.
Я только что такую ебанину заказал. Ещё клоны свенсона прикольные.
Но линейки это пиздец боль, согласен. Почему блять так сложно полоску металла нормальную сделать не за гору денег?
Первое фото результат измерений потока воздуха на расстоянии ~0.5см от сопла.
Второе измерение температура металла сопла (см. фото 3).
Олсо, термопару предварительно проверил на жидкостях с заведомо известной температурой.
> 5kx5k 10mb
Ну ты и долбоёб.
Ну сорян, с оверчана не кинуть три пикчи. А сжимать не сподручно.
Вот такой няшный, 22к (с доставкой). Можно камеру сверху вкорячить, Можно дополнительное увеличение менять. Подозрительно похож на мсп-1.
Или можно там рядом без дырки для камеры всего за 11к взять.
Что взять, Шахе или Туламаш?
Мне домой, поверки не нужны, но хорошо бы чтоб мог её пройти. 10мм/0.01 хватит.
Пасиб.
Значит, полезу в схему управления температурой нагревателя.
Взял себе такой https://aliexpress.ru/item/4000265086823.html
За пятак ТОП.
Отличие не только в корпусе той же серии, но и экране. Сенсорное управление и крепление vesa. Питание от USB. USB, LAN и выход HDMI.
Заманчиво. Пока облизываюсь. Подожду отзывов и багов. И хака.
ну ты и соня
> отзывов
https://www.eevblog.com/forum/testgear/rigols-new-dho800-oscilloscope-unbox-teardown/1975/
> page 80
> багов
https://www.eevblog.com/forum/testgear/rigol-dho800900-oscilloscope-bug-reports-firmware/575/
> page 24
> censored
https://www.eevblog.com/forum/testgear/hacking-the-rigol-dho800900-scope/2425/
> page 98
Подожди до следующего года, пусть все хардварные проблемы поправят.
>посоветуйте паяльник дешевый около 1.5к
чел, в фикс прайск пихдатый пяльник с регулировкой температуры стоит 300р.
паяю таким уже 6 лет. правда я очень бережно им пользуюсь - припаял - выключил.
у меня 2 знакомых еблана например так не могут и у них любой паяльник сгорает к хуям в первый же день пользования, они его включают и он у них хуячит полдня, с естественным исходом ситуации.
У кого подо под чё руки заточены. Иногда и с прямым заебёшься.
У китайцев что-то есть на 18650, но скорее всего говно. Всякие дремели совершенное ебучие по размеру и эргономике.
В итоге удобные это либо хоботы на дремели, либо те у которых блок вынесен на стол.
Посмотри ещё фрезеры для маникюра. Не факт что это то что тебе нужно, но штука относительно мощная. Я таким, только не аккумуляторным, недавно стекло успешно просверлил.
У них вся мощность насколько я понимаю в оборотах, а крутящего момента не завезли. Потому то ты стекло и просверлил. А вот пластик шлифануть уже не сможешь.
Ну и по компоновке они примерно как первый пик, а я мечатю о втором, но со шпинделем от первого.
При питании от 99% USB-C повер бриков у тебя будет половина сети (т.е. 110 В) на жале из-за Y кондёров и отсутствие возможности заземлить паяло простыми способами.
Удобно, да, хуяк-хуяк и пизда CMOS
Jiutian Instrument Store https://aliexpress.ru/store/1727580 "вышел из чата". Много товаров для России не продают.
Можно зайти через VPN на аликом и сравнить.
Надеюсь, это пока они разбираются с таможней, а не всё.
Конкурент Rigol store https://aliexpress.ru/store/912388100 также.
Отслеживал цены и распродажи, а тут как ветром сдуло все новинки.
>Отслеживал цены и распродажи, а тут как ветром сдуло все новинки.
Поискал на aliexpress.ru MSO5074 (русский или американский ай-пи - однофигсвенно), есть один за 230к, на aliexpress.us есть за $999 (американский ай-пи). Н-да, дооткладладывал покупку осцила, теперь пизда
Ну, как озон поиск напрограммировал.
Вот 4к, тоже за час: https://www.ozon.ru/product/tsifrovoy-ostsillograf-rigol-mso5074-70-mgts-4-kanala-gosreestr-si-1422887896
Потому что та же схема что али. Озон давно китайщиной барыжит, я там уже даже чаще закупаюсь.
Дешевле я думаю потому что российские айтишники и финтехеры смогли нормальную схему перегона рублей в юане сделать, а дегенераты с али с долларом ебутся.
Еще б оно ехало с той же скоростью, что али... Там какая-то мегадешманская доставка обычно, а с али приезжает за две недели в среднем.
На али бывали скидки и MSO5074 был 50-60к, я дурак думал, брать или нет.
Он прошивался до 350мгц и 8 гигасэмлов но я думал, что 350мгц это збс, но вот было бы 500, то я бы взял.
> 914
Шьётся жи до 924-го на 250мГц —> https://www.eevblog.com/forum/testgear/hacking-the-rigol-dho800900-scope/msg5344076/#msg5344076
Комплектные пробники до скольки мГц? И куда тебе 300мГц для чего, если не секрет?
Только не понял, у них аппаратно AFG в моделях с литерой S? В опциях генератора для 900-й серии нет?
> Комплектные пробники до скольки мГц?
Сам нашёл, PVP3150 до 150мГц. У 924-й PVP2350 до 350мГц. Это один 6.8килорублей в магазине Jiutian. На 4 пробника 27т.р.
> Шьётся жи до 924-го на 250мГц
уже
> Сам нашёл, PVP3150 до 150мГц.
да
> И куда тебе 300мГц для чего, если не секрет?
мне больше анал изатор нужен был, чем 300 мгц
> Только не понял, у них аппаратно AFG в моделях с литерой S?
да
> В опциях генератора для 900-й серии нет?
хз, надо смотреть тот топик. в моделях без буквы S может быть не припаян байонет и/или другие комплектующие, я точно не знаю, потому что у меня с S.
Посоветуйте недорогой цифровой мультиметр.
Про него пишут что он не точный.
Какие еще варианты до 1000?
Почему говно мамонта, типа Е7-14, стоит настолько непомерно дорого? Это ебучие скупщики деталек советской эпохи, так разогнали ценники?
Потому что ты мудак, сынок эти приборы нужны предприятиям, причём не всем, а таким где без сертифицированной бумажки от правильного органа никуда.
Срян, если платина, чо скажете по таким паяльным станциям, как на пиках? Годнота? Или копить на Эрзу брать простую китайскую и не выёбываться?
Вместо таких хуёвин уже проще паяльник современный взять, там всё то же самое уже прямо в ручке (притом ручка тех же размеров).
В провинции Чунь-Цы, первый подвал налево, спросить Дядюшку Ляо.
Ну так и хули пиздеть про РРРУССССКИЕ ИНСТРУМЕНТЫ?
Обычное шильдикозамещение.
Так они и есть низковольтные, от USB вообще сейчас модно питать.
От статики один хер отдельно же защищаться.
Не, мне хочется, чтобы питание было отдельным блоком. Вопрос-то, собственно, был, есть ли преимущества у такой системы, как на пиках перед простыми сменными жалами, которые сидят на нагревателе?
Так оно и есть отдельным блоком. Я не понимаю что ты хочешь, вот эти хуёвины от твоих хуёвин отличаются только тем где дисплей стоит. На вход у них DC джек или USB-PD, настольного блока как такового нет, только блок питания как у телефона.
Под любые жала подобные есть, как грязи наплодилось уже.
Ладно, уговорил, изучу варианты. Из таких с Type-C какие порекомендовать можешь?
Ну, у меня первый Pinecil (третий пик), мне норм. Они все плюс-минус одинаковые, отличаются в основном эргономикой и удобством интерфейса. PD, гироскопы, буст режимы почти везде.
И жалами конечно же. Собственно, выбирай стул жал на которые сядешь лучше, а под них уже тушу. От этого и вылет зависит и насколько легко можно будет новые купить. Неоригинальные жала часто можно ставить, но габариты могут не сходиться, нужно колхозить.
Я бы наверное вторую шишку брал сейчас, всем чуть-чуть получше первой. Или что-нибудь на 210х жалах – это вообще самые мелкие. Второй пик например, но там туша как дубина выглядит, так что хз
Вообще, сейчас много чего интересно и наркоманского уже есть: И под T12 уже вроде делали и прошивки на линуксе есть и беспроводная йоба с суперконденсатором.
А, во, у богини ардуинщиков был обзор на свежие паяльники, там примерно видно чем отличаются https://www.youtube.com/watch?v=BaF2fTm9Yzw
Приебенил к жалу провод, во время пайки цепляю его на землю схемы. Ситуация радикально улучшилась. Почему-то ни на одной станции такого штатного вывода под землю не встречал.
Походу у тебя в помещении электромагнитная обстановка нездоровая. У паял жало по дефолту заземлено через розетку. То, что есть наводки, значит что то что ты паяешь тоже заземлено отдельно, поэтому получается граунд луп.
Скорее всего, у него кокрастыке нет земли вообще и через какие-нибудь конденсаторы фильтра помех на корпусе висит половина сетевого потенциала.
> Приебенил к жалу провод, во время пайки цепляю его на землю схемы
Чтобы не привариться к проводу или не получить пых в шары, присоединяй заземлящий через резистор на 1 мегаом хотя бы.
База.
Хотя, у него на мегаоме эти же 30В могут остаться.
https://aliexpress.ru/item/1005006340959509.html
>У паял жало по дефолту заземлено через розетку.
В РФ практически все розетки двухштыревые. Даже если на розетке присутствуют внешние заземляющие усы - отдельного земляного провода в доме скорее всего не будет, если это не совсем новая новостройка. А электроника нынче клепается под всякие там евровилки, где всё чувствительное стекает на отдельный третий провод.
Вдобавок, у этой китайской станции вилка американская type B, подключена через переходник, который землю вообще не учитывает, так что она по сути в воздухе висит.
>>556538
>Чтобы не привариться к проводу или не получить пых в шары, присоединяй заземлящий через резистор на 1 мегаом хотя бы.
Там и так мегаом судя по тому, что ничего не приваривается. Это статика фактически, ток там ничтожный. Но затворам мосфетов оно критично. А затворы мосфетов сегодня содержатся в любой хуйне.
Ну так можно со стороны вилки заземлить на батарею а не вот это вот на жало городить
>В РФ практически все розетки двухштыревые.
Не проецируй. Если ты у себя не заменил совковый алюминий – ССЗБ.
>Ну так можно со стороны вилки заземлить на батарею а не вот это вот на жало городить
Такое себе. В батарее всё что угодно жить может вплоть до соседа, пиздящего электричество мимо счётчика.
https://www.youtube.com/watch?v=XEJpf52ovkU
>просто бери отечественные инструменты
Я блять взял стоватник мэйд ин Donbass по факту там 80вт и размером он меньше чем гостовская 80ка.
А ещё отечественные паяльники по дефолту перегреваются как сучки, флюс горит нахуй, жало растворяется на глазах. Приходилось всегда через ЛАТР процентов на 70 включать. И жало я превентивно отковывал, чтобы говномедь уплотнить, тогда более-менее нормально можно пользоваться.
Ну по внешнему виду им пользовались не более 5 часов, как новое всё
Лох кста дом бандита взорвал вместе с шалавой своей, обратите внимание.
Лох это чернуха страшная. Мне так-то больше персонаж Богосатаны из фильма "Гений" импонирует, там хотя бы всё более жизнеутверждающе закончилось.
В гении охуенна сцена когда чел шар по свалке несет, что-то уровня клипа mindphaser front line assembly
Посоветуйте осцилл-показометр, чтобы усилки щупами тыкать и смотреть на форму сигнала.
>просто бери отечественные инструменты
Ты ценник на них видел? Доисторическое говнецо по прайсу 10-30х к современным импортным.
Естественно. Острый пинцет с изгибом необходим для раскладывания SMD.
>DSO2512G
Спасибо, анон!
Agilent 3401a не считается зашкваром на полке начинающего ардуинщика? Или смотреть в сторону 34401?
Пока вас дождешься...
Купил Рыгал 3051. Нехуй деревенскому рукожопу выеживаться Агилентами и Тектрониксами.
А что если взять схему доисторического Е7-15 и повторить на современной элементарной базе? Генератор синуса не ступенчатой формы на кривом резистивном ЦАП, а на DDS-синтезаторе. ОУ от AD. Быстродействующий контроллер с тачем, а не 1816ве39. А?
Может здесь и не сидят особо ремонтеры, но все равно спрошу.
Взял на днях мультиметр ut61e (не +) с дефектом. Все режимы отлично работаю кроме измерения постоянного напряжения, показывает примерно -2.3 В, что на разомкнутых, что на замкнутых щупах. Что самое интересное, если переключить в режим измерения мВ и соединить щупы, прибор работает корректно, показывает 0.
Крону новую ставил, подстроечник крутил, даже поменял его на всякий случай. Не помогает.
Измерять постоянку все еще можно если нажать Rel, но показания все равно скачут на +-2 в последнем разрде дисплея.
Кто-нибудь сталкивался с подобным? Возможно восстановить или прибор уже полу мертвый?
звучит так, как будто у тебя калибровка слетела, погугли как калибровать
Развиваю тему. И гиде в современной РФ с развитым рыночком, купить проперженную советскую разработку - резисторы Р2-67? Почему они до сих пор не вытеснили прецизионные Vishay? Почему ими не завалены полки российских радиомагазинов?
Вернуть неисправный товар или потребовать замены на рабочий. Но если не ищешь лёгких путей, то.
Вроде как основные функции ИОНа, АЦП, резистивного делителя(хотя не факт) и индикации работают. Значит проблема во входных цепях.
Разбирать и чистить китайские сопли из флюса и припоя раскиданного по плате.
Осмотреть при хорошем свете с лупой или микроскопом. На диске и под выводами микросхемы. Может быть, что-то с защитными элементами случилось.
Схема в интернете имеется.
Ваще там имеется регулировка, но её трогать лучше с внешним источником опорного напряжения.
Тому, что дорогие и мало кому требуются. Как и прецизионные Вишаи.
От того, что Вишаи в каталогах имеются в наличии, не каждый бежит их брать. Тем более там один может, условно, до 30 долларов стоить в единичном заказе(плюс стоимость доставки).
>>557134
У нас не курят и не матерятся.
Лучше боту, если так очень хочется, ответить: Крякни уточкой.
> дорогие и мало кому требуются
Почему мало? Российское приборостроение только шильдики АКТАКОМ на китайчатину только клеит? Ценник действительно запредельный, но думаю что наши могли бы сбить его на порядок.
Продолжу шатать полудохлый тред. Почему в Е7-15, во входных цепях и масштабном усилителе, используют йоба-пупер прецизионные Р2-67, а крайне важной части измерителя - интеграторе, простые С2-33 +-5% в цепи разряда? Хоть интегрирующий кондер из прецизионных - К71-7, но вот тактовый генератор на паре элементов НЕ от 533ЛН1, безо всякой термостабилизации и прочих корректировок. Как получается погрешность установки частоты в 0.02% на таком говне?
Разработай и сделой.
А пока можешь обойтись китайским гуано XJW01, где сейчас в конструкторе фейковые ОУ TL081C паяют. Их сразу на замену.
Посмотри в сторону Dpox180H, на озоне заказал неделю назад за 8400. 2 канала 500 мегасемплов. Вроде есть косяк ёмкостью кондера на входе, из-за этого разница измерений ас/dc, но вроде решаемо.
>Посмотри в сторону Dpox180H
Зачем вы покупаете китайский шлак, заместо, пусть и слабенького, но реально измерительного прибора? Можно же пошерстить авиту на предмет бэушных занедорага?
Спасибо!
>>557249
А мне зачем за 50к гроб, если мне для моих задач (потыкать раз в год) хватит китайской залупы за 10к?
> за 10к?
Например, нормальный осцилл за 13к, которым ты реально будешь ИЗМЕРЯТЬ, а не тыкать
Продолжу шатать вечнотонущий тред. Решил потихоньку, по одному модулю, макетировать колхозный Е7-15 и со старта лососнул. Напрочь пропали из ассортимента российских радиомагазинов, российские же элементы. Буржуйские аналоги тоже необходимо ожидать по 2-3 недели и платить конский ценник, типа овер 1к за CD4059. У меня завалялась горсть альтеровских EPM3064, которые нынче тоже стоят как ненормальные, буду пробовать заменить ими говнологику 564/133/533 серий.
> жаба душит
Да любое говно покупай. Оно всё в принципе работающее.
Распиновку смотри, а не мультиметром тыкай, долбоёб.
DT-830 тебе хватит.
>Когда я смогу приобрести 3Д принтер по металлу?
Бери бабло и покупай хоть сегодня. Порошковые 4-5 лямов стоят. Где брать бабло - не ко мне вопросы.
Хочется дешевле - ищи металлонаполненные филаменты для обычного FDM и колхозь муфельную печку с управляемым циклом запекания. Сильно дохуя производительности не будет, ибо каждый цикл печати-запекания займёт часов 30 и половина моделей в процессе треснут, но как металлопечать для нищеёбов вполне доступно. По крайней мере с медью это работает, как с нержавейками - хз.
Окей, я согласен на свинец, низкие температура плавления
На эко-био-ресайклд-лгбт-френдли-кардборд-писес тогда намотай.
Гугли васянские переделки эндера под ПОС-1 вместо прутка.
По сути разница только в большей температуре (нужно где-то 300 градусов) и диаметр 1.5мм вместо 1.7мм, в остальном такой же FDM.
Ну и печатать не на стекле, а на тонком металлическом листе, обмазанном флюс-пастой.
Доехал мой 830-й. Завидуйте ардуинщики!
Купил бы ты например Rigol DG822, то уже хоть какой-то повод для зависти был. А это у тебя просто мультиметр, ну может поточнее какого-нибудь простенького, но когда эта точность реально требуется?
>Rigol DG822
Генератор у меня в DSO4102 есть встроенный. Не такой навороченный конечно, но мне хватает.
>Включается хоть?
Шуткуешь? Нет конечно. Купил поставить на полку для понтов за 20к.
Он, наверное, RIGOL DM858 имел в виду. Мультиметры с новым дисплеем/мордой.
Напечатает дилдо из припоя и умрет от отравления свинцом.
>>557825
Печатай выплавляемую модель и лей.
Позовет соседка сопротивление в розетке померить, а я не с балалайкой глючной приду, а с ПРИБОРОМ!
Штош..
В ожидании платки трансивера, продумываю как буду настраивать фильтры. Есть осциллограф и генератор до 25МГц. По взрослому настраивают с помощью измерителя АЧХ, как я понял. Ваши предложения, ананимасы? Мутить ГКЧП? Раскошеливаться на OSA103? Искать советский гроб на Авито с вероятностью, что из него всё выкусили еще в 90-х?
Промежуточные итого:
1. Оса -33-36к = Нуегонахуй
2. Х1-50 - 7-18к без щупов, аттенюаторов и прочих детекторных головок. ~ сорокалетней выдержки = в топку
3. ГКЧ:
а. на AD8950 ~2к + писать свою прошивку на пердуине
b. на MAX038 ~2к теплый ламповый аналог
Мнения.. Предложения..?
>Насоси
Да я их в прямом эфире могу купить, но зачем? Чота не верую я в волшебную силу китайской пердоллы.
Добавлю пункт.
Оказывается мой китайский осцилл сам умеет в ФМ-генерацию с качанием частотой, 50-оммным выходом и у установкой уровня. Походу справлюсь прямо им. Зря заказал у китайцы AD&MAX, ну да и хуй с нми. Анон! Овладевай имеющимися в наличии приборами!!
>Чота не верую я в волшебную силу китайской пердоллы.
Хз что тебе за волшебная сила нужна, но отзывы положительные. Сам я такого устройства не имею - радио мне не интересно.
Я только что купил себе TinySA ULTRA. Максимум, что он может пережить на входе, это +10 дБм(10 мВт), рекомендация в вики разраба: Для лучшего измерения гармоник на выходе передатчиков входной уровень tinySA должен находиться в диапазоне от -20 дБм(0,01мВт) до -10 дБм(0,1мВт).
Что я хочу получить в идеале? Мощность вплоть до 100Вт, частоту до 5,8ГГц. Это покроет вообще все случаи жизни.
100 ваттных и, одновременно, таких высочастотных аттенюаторов на Аlи/ нет. Самое похожее, что я нашел, это пик.1. ~7500р, Бывают на 3 и на 4 ГГц. На 3 не интересно, так как стоят они совсем чуть-чуть дешевле, чем на четыре.
Аlи/item/1005006119398522.html
Следующие по мощности идут 5-10 ваттные, пик2. На вид между собой не отличимы и тоже на 3 и 4ГГц. ~2тр.
Аlи/item/1005001757878868.html
Дальше уже идут пятиваттные аж 8/13 гигагерцовые, с в два раза меньшим радиатором, чем предыдущие. Пик3. ~1500р Аlи/item/1005006142783815.html
Последними идут двухвттные дешманские SMA-гильзы на 8ГГц по 250р.
Аlи/item/4000412303682.html
Что я думаю:
100Вт аттенюатор мне нужен только один. Ибо слишком он дорог и низкочастотен. Пускай ослабляет мне сигнал до 10Вт. Это 10Дб ослабления. Было бы замечательно ослабить до 5вт, но аттенюатора в 13Дб не существует. Он нужен для проверки возимых радиостанций.
За ним пойдет переходник N-SMA и аттенюатор на 10Вт с шестью ребрами на 3Дб. Он ослабит 10Вт до 5. Это для злых портативок и радикальных бустеров Wi-Fi 2,4.
Третьим пойдет трехреберный, восьми гигагерцовый, на 17. Он ослабит 5Вт до 0,1Вт.
Последними пойдут SMA гильзы. В предельном случае, для достижения 0,01мВт, надо ослабить сигнал в 10к раз. Это 40Дб. 20+10+5+3+2 и еще на 1Дб до кучи.
ИТОГО:12 606р.
В чем я не прав?
>100 ватт на 5.8
Хуя ты. EME WiFi сооружаешь?
Не страдай хуйнёй, покупай конкретные значения под конкретные задачи. Но что важнее - ищи где этот китайский говняк обмерить можно, будет неприятно если -10дб у первого аттенюатора это на 27мгц
Заебался гнуть выводы пинцетом, заказал пикрил. Хвастайтесь своими приспособами для облегчения нелегкой жизни радиолюбителя?
Ебать ты червь. Я ради этого этим вообще занимаюсь, а он хуйню взял чтобы избежать и никогда больше не делать вручную. Пиздос...
Вы ёбанутые? Зачем вам русик в приборах блядь?
Он может быть где угодно только не в приборе. Он там не только не нужен, он там мешает.
Это же технический прибор где все термины международные. Это как вольты латиницей в вольты кирилицей переводить. Боль. Особенно когда видмишь что-то вроде "ОгрПолос" "инвертир" (лол) и половину всё равно на игришэ.
Сверло конусное или коническое. Только сам по картинкам отфильтруй ступенчатые.
>Хуя ты. EME WiFi сооружаешь?
ВДРУГ глушилку обмерять придется.
>Не страдай хуйнёй, покупай конкретные значения под конкретные задачи.
А когда встретится какая-нибудь новая задача - жди месяц посылки с Алика. Которого к тому моменту может уже и не быть. Или быть, но совсем без электроники.
>ищи где этот китайский говняк обмерить можно, будет неприятно если -10дб у первого аттенюатора это на 27мгц
Та же тинька содержит генератор. Ей же и обмерю.
В общем пикрил с пятью жалами в довесок.
Поясните, пожалуйста, как не обосраться и правильно использовать эти жала? Облудить их не получится же? И не надо?
Ещё эти пять жал обмазаны тоооонким слоем какой-то густой липкой смазки (типа как в кинематике в кассетных магнитофонах была). С ней надо что-то делать? Смыть? Надо ли периодически смазывать эти жала чем-то после использования.
Альзо, что значит "паять полигоны на материнке"?
Спасибо.
У тебя не картинке не аналог т12, а говно с али за триста.
Жала у него говно и обгорают и портятся очень быстро, особо когда его перегревают, а его перегревают.
Можешь купить стальную мочалку, мне нравится об неё вытирать. Идеально купить бронзовую, но таких не найти.
Можешь купить активатор жал, может поможет. Он съедает окисел на жале который простой флюс не съедает.
Хуй знает чем липким у тебя жала обмазаны. Протри спиртом холодные жала.
В материнке много слоём меди, когда пытаешься что-то паять то всё тепло очень хорошо растекается по всей плате и отпаять ничего не получается.
> У тебя не картинке не аналог т12, а говно с али за триста.
> Жала у него говно и обгорают и портятся очень быстро
Да, ты прав. Я знал на что шел. Просто это у меня даже не хобби, так что нету 1,5тыр на паяльник.
Хотя, наверное он хорош. И 60Вт совсем не мало для оригинального. подозреваю, там все 60 используются с большим КПД, не как у медных с креплением жала на болтик винтик.
Это 900м говно которому 1000лет. А не т12.
Да даже т12 это уже старьё.
Коническая развертка
Не набор бит, а отвёртки, хочу для ходовых работ именно аккуратные крепкие тонкие отвёртки.
В идеале чтобы можно было накупить всех возможных шлицев и не только торксов, но звёздочек эппловских, JISов и прочего специфичного говна.
На виху денег жалко.
>На виху денег жалко
Милка для точной механики, bahco, себе на работку кип овцой, купил наборчик Gross. Просто охуенчик и по качеству ручек и по качеству металла, но маленький ассортимент.
У меня есть одна тоже, вроде ок, но они сейчас тоже от 500₽ за штуку и ещё поискать надо, какие-то остатки только продаются.
Пока похоже реально есть только два стула: Пластилин с али и вихаподобные бренды. Из того что почитал мне кстати больше теперь нравятся Wera и Vessel.
А надеялся я на какой-нибудь топ алиэкспресса.
>>561397
Вот Gross у меня потихоньку захватывает ящик с инструментами. Но маленьких отвёрток я что-то от них не нашёл.
Я тоже люблю целые отвертки с ручками у каждой, а не набор бит ебаных. Надо пару отвёрток сразу, а хуй тебе, ручка одна, сиди передёргивай туда-обратно.
Я купил wera набор шесть штук за 2500 р. Хорошие отвёртки, годные, не сносились пока. Потом они подскочили до 5к, а сейчас опустились до 3,5к. Хуй знает что с ценой в этом магазине.
https://www.vseinstrumenti.ru/product/nabor-otvertok-dlya-elektroniki-2035-6-b-satz-6-tlg-wera-we-118152-516893/
До этого я купил kraftool аналогичные размеры. Это говнецо. Ручки говно, резинка на них начала прокручиваться. Шлицы не очень хорошо держатся. Для дома редкого использования подойдёт.
У веры отвёртка плоская 3,5 мм позорная. Это просто 4 мм с чуть подточенным шлицом. Да она и не нужна, неходовой размер. Но впечатление портится.
Всеинстурменты – это давно не магазин, а такой же цифровой рынок как вайлдберис, озон и ямаркет.
Вряд-ли в корпус TSOP48 запихнут 25 серию, правда? Для этого корпуса их две всего - 29 и 30, насколько я смог нагуглить. То есть W29N02GV например.
>>561424>>561462-кун
Гросс не очень. Всегда ищите кто производит инструмент сам, отверточных производств в мире мало. Гросс лишь бренд-заказчик.
я думаю, >>561427 кагбэ намекает на протокол общения с чипом. это точно SPI?
> W29N02GV
> The W29N02GV supports the standard NAND flash memory interface using the multiplexed 8-bit bus to transfer data, addresses, and command instructions. The five control signals, CLE, ALE, #CE, #RE and #WE handle the bus interface protocol. Also, the device has two other signal pins, the #WP (Write Protect) and the RY/#BY (Ready/Busy) for monitoring the device status.
вот конкретно этот чип CH341A не прочитает.
>>561464
> при подключении UART она не стартует
> Или это поведение растет совсем из других причин?
вангую шо ты нахуевертил с питанием или где-то закоротил, перепроверь всё
> если подключившись по UART и после этого стартанув железку она молчит - могу ли я запулить в нее uboot через этот uart чтобы она могла загрузиться
теоретически да, практически - хуй его знает
>Попытка отремонтировать цп
А нахуя, что с ним случилось? Вижу только что ты два пятака закоротил на кой-то хуй.
Скальпатор хуевый был минитиски такие с алишки, проц сорвался и задрал об рамку кусок верхней подложки, за компанию оторвав два сквозных пятака пинов DDR.
А чё, до сих пор термоцемент кладут, вместо припоя? Я чёт думал, что отказались. Или просто старый камень?
есть универсальные девайсы, умеющие в частоты от килогерц до гигагерц, или нужно несколько отдельных - для FM один, для Bluetooth другой, для GSM третий, для WiFi 2.4GHz четвёртый, для WiFi 5GHz пятый?
посоветуйте годноту
> "анализатор радиоспектра"?
да, похоже, что так
> есть универсальные девайсы, умеющие в частоты от килогерц до гигагерц,
да, но, судя по пикрилу, дешевле будет купить десять разных девайсов для разных частот, чем один универсальный
и это ещё китайский бренд, а не модный молодёжный американский
С торца не зря так скоро проточил? У меня помельче был ремонт, когда в галакси ноте бутерброд из памяти и процессора менял.
Шлифанул торец калкомма, а там сразу мелкие дорожки шли.
>С торца не зря так скоро проточил?
Лишнего не появилось, хотя так глубоко не планировал пропиливать.
Пока думал над микроскопом - пришел к выводу, что для такого уровня ремонтов лучшим вариантом будет БЗК фотик с объективом через макрокольца подвесить на кронштейне а там и до RMS-объективов созрею. Все китайские камерные микроскопы не внушают ощущения хорошего вложения денег с их шакальными матрицами от вебок и пластиковой оптикой.
сш72 не на т12. У сш72 свои жала, они короче чем т12.
сш72 хороший компактный паяльник. Немного хлипкий, но нормальный.
Пользуйся, хули ему будет? Советское качество! Он ещё внуков твоих переживёт!
Я хочу такие плоскогубцы длинногубцы, не очень длинные, скорее маленькие 120-130 мм, у которых концы загнуты внутрь, что бы можно было например какую-то круглую стойку обхватить и выкрутить, и стойка не выскакивала из плоскогубцев. Хуйню напридумывал? Бывает такое? Как называется?
Или посоветуйте инструмент для такого дела. Где могу использую шестигранные стойки, но иногда встречаются круглые.
Круглогубцы и длинногубцы?
У тебя на пике 2 съемник для стопорных колец, дебилушка.
Нет, я имел ввиду загиб внутрь. Что б можно было стойку ОБХВАТИТЬ и она не выскользнула вперёд.
Твёрдо и чётко: что лучше? один двухполярный лбп или два однополярных?
Выбор пал на: OWON ODP3063
https://www.owon.com.hk/products_owon_3-ch_output_with_2-ch_0-30v%7C6a_and_0-6v%7C3a_programmable_dc_power_supply
Внезапно при поиске всплыл аналог: VERDO PP1502.
Информации по бренду нет, кроме странице на тытрубе. Внешне похоже на перемаркировку OWON.
У VERDO заявлены другие характеристики:
>Погрешность по напряжению: ≤0,03% + 10 мВ
>Погрешность по току: ≤0,1% + 40 мА
>Шум и пульсации: ≤50 мВп-п
Мнение по приобретению?
> VERDO PP1502
Выглядит по характеристикам неплохо. Я бы взял. Но у меня уже имеется рыгол dp832 прокаченный.
>Выбор пал на: OWON ODP3063
Обрати свой взор на Авито https://www.avito.ru/novosibirsk/orgtehnika_i_rashodniki/labaratornyy_blok_pitaniya_rigol_dp1308a_4202535051
>>562582
Взял VERDO PP1502.
Позвонил в Олдис - сказали, что это действительно перемарк OWON (из-за санкций) с филькиной грамотой от Ростеста, даже софт овоновский без проблем работает.
Двачую.
Получил пособие по шизе, собрался накупить инструментов: паяльник, мультиметр, цифровой микроскоп и БП. Шапки нет, листай, анон, последние три треда и прыгай по ключевым.
Жалуюсь на безбашенный тред. Думаю вам самим влом на те же вопросы по кругу отвечать, но с другой стороны вам вроде и по кайфу - тред медленный, и перезаданный вопрос заставляет собственные данные актуализировать.
Написал бы вам шапку, но я мимохуй с пикрилом вместо инструментов, так что максимум свой выбор на обоссывание выложу.
Что такое "ключ"? На фотке клеевой пистолет, мультиметр, подаренный в 2003 году, и паяльник из строительного.
Нераскрытая тема.
https://www.youtube.com/watch?v=JAnCTSZb65Y
>>562646
Определился с БП и мультиметром.
ANENG AN8009, потому что маленький как мой старый и дешёвый. Щупов только разных добавлю.
БП соберу из RIDEN RD6006 и другого БП, лол.
Пока едет, буду пользоваться компьютерным.
Для нежных штук соберу линейный как тут:
https://www.youtube.com/watch?v=nVpgO6xEF8Y
Цифровую лупу хочу отсюда:
https://habr.com/ru/companies/timeweb/articles/812363/
Над паяльной станцией думаю.
Мне термокамера не нужна пока. Это скрин с EEV блога про приглянувшийся БП, чтобы анону было проще обоссать.
То-есть вообще больше никогда не нужна. Пиздос цены.
тогда посмотри на самоделки с али, там в районе 50 баксов есть
Сравнение версий, "P" модели с добавленным фильтром, последние цифры модели - выдаваемый ток.
https://www.youtube.com/watch?v=R1qkS3YMTjo
Обычные пассатижи только крохотные может? У них есть же полукруглые вырезы.
Вообще, ШГИ так много, а их вариаций где тут подлиннее, здесь подогнуто, там насечки... вообще не счесть. По-моему их проще в оффлайне тупо в руках вертеть и выбирать что нравится.
Газовый ключ это называется, pipe wrench на инглище. Гугли tiny pipe wrench, model pipe wrench
Нужен портативный, который занимает мало места.
Вроде pinecil норм пишут, но не могу второго поколения найти на алишке
Расхерачил китайскую третью руку и сделал паяльный столик из разделочной доски. Лупу выкинул, она мне не понравилась. Всё правильно сделал.
> пик2
Дозатор для флюса. Как впечатления, нормально работает, микродозу можно выдавить, не додавливает уже после ослабления нажима на рычаг, шприц заправляется без проблем, где взял?
Выдавливает колбаску толщиной 1 мм. Выходит неспеша, так что можно и микродозы.
После отпускания выходит ещё 3-4 миллиметра.
Но всё же лучше, чем давить пальцем, потому что пальцем иногда выдавливается слишком много (это вечернее хобби, когда устал и не чувствуешь силу нажима).
Шприц подходит обычный с флюсом-гелем. Мне кажется они все одинакового размера. Ну а если попадётся не тот размер, то у меня есть надёжный план Б - из неподходящего шприца выдавить в подходящий.
Взял на алике.
молодец холосий тоже маня мячтаю о подобной хуйне
лижбы тибе удобно было
а лупу далеко не выбрасывай глаз после 40 имеет тенденцию как камира тилипона - хуево фокусироваца
кушай побольше маркошки сырой и если все пиздец как запущено ростки пшеницы а лучше овса - хлеб с отрубями хуйня точнее его готовят не правильно
и ни в коем случае не вари без маски - в курсе что сварные к 50 годам слепнут?
и запомни - старость болезнь от которой нет лекарства
Есть еще паяльники Sequre - модели Si012Pro для жал TS и T12 (обоих), либо Sequre S60P для C210, S99 для C245 и S20 для C115 жала - прям очень компактные девайсы
Посомветуйте баночки для флюса жидкого, спирта, ацетона, бензина, всякой дряни для которой я сейчас использую банки от мамкиных кремов.
Слева для флюса, справа для спиртяги
Брал, что справа. У меня испаряется. Перестал пользоваться. Выдумывал всякие силиконовые прокладки, не помогло.
Может быть, если какое-то поточное производство и надо постоянно смачивать салфетку спиртом во время смены, а затем сливать в закрытую ёмкость остатки, то сойдёт.
Не отговариваю, делюсь впечатлениями.
Я знаю что это будет немощная хуита, но мне надо что-то мелкое для точных работ и когда влом доставать йобы побольше.
Дремели/проксоны какие-то совсем ебаные по форме, только китайцы догадались посадить моторчик на 18650.
Желательно, или маленькая коробка + подключение к компьютеру и желательно, чтобы я смог сам к нему программу написать (открытый или простой протокол общения с компом - если мне нужно триггер сложный написать, например по собой последовательности уровней/частот, поймать 4 импульса частотой в 76 кгц, например).
На неделе видел в лаборатории профессиональный с сенсорным дисплеем размером с магнитофон переносной, который там хоть гигагерц измерит. С сенсорным дисплеем это конечно круто - но что-то я не верю в то, чтобы это было для меня рентабельно или существовал недорогой осциллограф с сенсорным дисплеем высокого разрешения и не уродским ПО с уродским управлением, потому лучше софт под пк.
Есть какая-то такая модель?
Ещё, так как это увлечение, мне будет интересно самому такое собрать, но я не знаю как сделать ацп больше чем на 2 мгц от stm32, и это основная проблема. 4 импульса в 76 кгц на коленке накодил детектор и вручную вот ловлю и вывожу, но это буквально каждый раз перепрошивать под каждое условие, что тратит много времени, до юзабельного вида с внешним интерфейсом с компа кодить и кодить, и это смысла особого не имеет, если 2 мгц не повысить раз в 10.
> до ≈10 мгц
> программу написать
https://sigrok.org/wiki/Supported_hardware
Ну то есть в общем или запариваться и вникать, или если пользоваться, то hantek 6074 через usb?
Там и 4 канала. Не могу понять в чём разница между BC И BE в названии.
Только не вижу явной записи о том, что он сторонним софтом поддерживается, там только 6022. Вряд ли они иной протокол использовали для 2 каналов вместо 4, конечно, но всё-равно хотелось бы увидеть в списке софта, посмотрел код sigrok, выглядит достаточно понятно на первый взгляд.
может, лучше заюзать два отдельных двухканальных осциллографа?
> не вижу явной записи о том, что он сторонним софтом поддерживается
если не написано, то скорее всего он и не поддерживается.
Чё, дешёвым китайским клоном Logic Analyzer 24MHz 8CH можно аналоговый сигнал посмотреть?
Дайте скриншоты или видео.
А я могу не занимая один из каналов триггер на что-то кроме щупа повесить?
Чтобы на двух осциллографах один и тот же момент поймать, не занимая при этом один из щупов?
Ну, там всё ещё есть официальный софт. То есть если не поддерживается, то я беру код для двухканального, и официальным софтом смотрю что там за протокол (хотя проще с пк посмотреть что через драйвер идёт, чем с осциллографа) и что куда передаётся. Я прям очень не верю, что прошивка и протокол для четырёхканального иной протокол использует и под него сложно переделать.
>>564295
Это конечно пальцем в небо, но этот логический анализатор очень похож на то что там stm32f103, она как раз может читать регистр IDR (только 1/0, без аналога) с частотой 24 мгц, дешёвая и распространённая. Не знаю правда как 24 МБ/с передавать на комп, там проде бы только 12 Мбит, а нужно в 16 раз больше. Ну, если там аналога триггера из нормальных осциллографов нету, тогда она только фрагменты передаёт и проблемы нет.
у некоторых осциллографов есть отдельный порт для триггера, насчёт этого хантека не знаю.
>Это конечно пальцем в небо
Да, ты не угадал, там внутри не слабенький stm32, а куда более мощный 8051 в виде CY7C68013A. А если серьезно, то там вся эта передача данных аппаратно сделана, а 8051 для управления этой аппаратной штукой.
>Не знаю правда как 24 МБ/с
Да, это никак на стм. И на самом деле оно может 48 МГц на 8 разрядах. И может не только принимать, но и выдавать наружу. И по внешнему таковому сигналу тоже может работать. И ещё там можно конечный автомат так запрограммировать, чтобы оно выдавало/принимало также дополнительные сигналы, разрешение записи например или конец посылки данных. Вобщем мощная штука, которая много чего может.
Если приделать АЦП, то можно. Причем CY7C68013A может выдавать тактовый сигнал для данных, что необходимо для АЦП и прочего. Я как-то приделывал к CY7C68013A КМОП матрицу и получал изображение.
Хм, я тогда её пожалуй тоже куплю, она вроде совсем дешёвая. Я на печать корпуса на принтере, проводки и кодинг куда больше потрачу времени, и это всё ещё будет куда более колхозно и топорно, чем коробочка китайская за 500.
Интересно, они не опечатались? Может быть они просто хотели написать, что эта штука поддерживает High Speed USB (больше 12, но не максимальный HS), я как-то не верю в 480MB/s при 48 мгц процессоре.
>>564299
Нету даже на 4-канальном. Ну ладно.
>Интересно, они не опечатались? Может быть они просто хотели написать, что эта штука поддерживает High Speed USB (больше 12, но не максимальный HS), я как-то не верю в 480MB/s при 48 мгц процессоре.
Там данные не через процессор передаются, а через отдельный программируемый конечный автомат GPIF.
Так что все оно тянет. 8051 даже с одной командой на такт даже просто из памяти в память будет намного медленнее копировать.
Например вот тут http://we.easyelectronics.ru/electro-and-pc/poluchenie-sinhronnyh-dannyh-s-pomoschyu-mikroshemy-cypress-cy7c68013a-fx2lp-na-primere-ustroystva-videozahvata-dlya-staryh-kompyutorov.html
человек гоняет видео через эту штуку, естественно без пропусков кадров.
Понимаю, что жарить будет чуть слабее чем нужно, но в целом норм будет? Паять нормально смогу?
китайский БП брать не хочу, потому что бюджет итак сильно задрал, изначально хотел брать синий паяльник
Купил Quicko T75, дешевле sh72, жало короче, и диод вынесен на ручку.
Пробовал кастомную прошивку - не помогло, температура не изменяется вообще, даже когда жало вынуто.
Кажется, я от большого ума припаивал разъём ручки этим же самым паяльником, т.е. тыкал корпусом жала на вход термодатчика.
Установлен контроллер STM32F101RDT6. Я бы купил новый, но на али такой разброс цен, что я не понимаю, где годно, а где говно.
Дайте советов мудрых.
Уже лет 15 пользуюсь 900 паялом с термостатом, собранном на лм358, потенциометре, симисторе и термисторе. Паяю всё от 0603 и xQFP до трухола. Более мелкое паяю феном. Нахуя в паяльнике микроконтроллер и дисплей с попугаями, совсем штоле ебанулись?
Может, кто нибудь кустарно собирал?
Пока склоняюсь к Пельтье и кулерам на теплотрубках, но Пельтье морозят слабо.
Можно попытаться разбомбить термоэлектрический холодильник и нарастить его мощность, но хуй что выйдет. Либо скачать схему устройство стандартной КТХ с одним контуром охлаждения и пытаться заебенить что-то похожее из морозилки и тэна стиральной машины.
В обоих случаях ты соснёшь хуйцов, потому что основная проблема с камерами тепла и холода это нормальная термоизоляция. Именно поэтому меньше определенного размера их не делают вообще.
Ладно, в пизду всё.
Заметил, что показания перескакивают из состояния "твой воздух показывает 300 градусов" в нормальное "у тебя ничего не поключено" при изгибах платы. Решил, что проблема в непропае, обдул всё феном, сжёг экран.
Пойду нахуй новый паяльник куплю.
> сто лет сру в кустах за сараем и мне норм
Я паяю не за зарплату, и мне важно, чтобы процесс доставлял удовольствие. Китайские 900-е жала болтаются на нагревателе, я не смог перепаять ими конденсаторы на материнке: всё тепло уходит в земляной полигон. Поэтому мне понравилась концепция картриджей вроде Т12, когда нагреватель замурован в жале.
К сожалению, давненько не брал я в руки шашек: сначала разочарование от того, что с Lukey 852D+ не смог отпаять конденсаторы с материнки, потом в 2020 попытался вернуться к паянию, купил Ksger, но он не заработал. С тех пор максимум, что делал - чинил проводку с ЭПСН.
Дисплей с попугаями очень важен ОКРщикам, которым важно держать математически точную температуру. Микроконтроллер помогает в этом, храня библиотеку поправочных коэффициентов для каждого из имеющихся жал.
Не отрицай технический прогресс, сцуко, иначе технический процесс станет отрицать тебя!
Экран пригождается когда нужно выяснить, лыжи не едут или ты ебанутый, например когда что-то не прогревается и нужно понять это паяльник температуру не держит или припой тугоплавкий какой-то, а ты нормального не добавил и ждешь как дурак непонятно чего. Заодно полезно знать при работе от павербанка, на том ли ты напряжении, или эта хуйня вытворяет что-то и на 5и вольтах работает.
Слушайте,это пиздец какой-то. Решил ещё раз посмотреть, как глючит паяльник, чтобы набраться уверенности перед выбором нового - а он, сука, не глючит.
>Котаны, у меня паяльник ksger сошёл с ума, вместо температуры жала показывает константу и раскаляет его добела.
Обычно, это указывает на то, что неисправен датчик температуры в жале или же цепь, измеряющая его показания.
А вот то, что жало раскаляется - должны были задать значение этой "константы" ввиде максимальной температуры. Чтобы паяльник даже не пытался греться, видя превышение показаний.
Ну да, именно цепь измерения и неисправна. Датчик температуры точно не при делах, потому что даже без жала паяльник показывает, что на кончике 300 градусов. И вдувает всю мощность, чтобы догнать показания до рабочих 320, а они и не поднимаются.
Я тут нашёл наводку на вероятную причину проблемы:
>Some controllers are using fake STM32 or compatibles, sometimes relabeled as genuine STM32, causing problems.
>Some issues caused by clones:
>Showing strange values in temperatures and voltage (ADC DMA issue), and/or getting NTC High/Low error even when NTC is disabled.
И как же меня это всё, блядь, бесит... Новое паяло покупать - дорого: только накупил дохуя слесарки в гараж, как вдруг зуб отгнил, надо баблом заливать. Эту ебанину чинить - так я LQFP64 паять не умею, да и не умею определять, действительно ли проблема уйдёт после замены микроконтроллера... Или я куплю такой же глючащий клон...
>>524968
В прошивке deividAlfa вообще нет часов, батарейка используется, чтобы хранить данные в ОЗУ и не теребить лишний раз флеш.
>>524967
На фото держалка, напечатанная на 3D-принтере. Совковые эстеты пробку от вина надевают, чтобы уменьшить вылет жала.
Возбудился, глядя на первый пик >>556406.
Насколько это удобно - иметь крутилку прямо в подставке? Хочу максимально компактизировать паяло, у меня психологическая травма от компрессорного люкея.
Высота, конечно, безблагодатная, блок питания придётся выносить в отдельный корпус. То есть что тут, что там одна хуйня: и в классической компоновке два ящика (станция и подставка), и в моих влажных мечтах (подставка с мозгами и блок питания)...
Дайте советов мудрых.
Насколько оправдан фап на JBC, если я не собираюсь паять за зарплату, в лучшем случае слеплю ардуиноговно? Я как-то уже настроился на STM32 T12 с прошивкой от deividAlfa...
В прошивке есть профили для 210 и 245. Насколько комфортно мне будет паять, если я куплю только ручку и жала JBC, и подключу к банальной ксгер/квико т12-станции?
Я угорел по одскулу и купил у деда здоровый кусман канифоли. Теперь мне его на всю жизнь хватит.
А в кетайском припое хз что запихуено.
>>565513
вон ей прям в джёппу шнур втыкается
Ты какой-то шизоид. На нормальных 900-х паялах (не за 300 руб с алипомойки) жала не болтаются, а плотно зажимаются. Кондеры с материнки (про трухол ведь речь?) без проблем выпаиваются как 900 жалом (широкой лопаткой), так и советским ЭПСНом. Как раз Т12 для этого подходят плохо, у них мизерная теплоёмкость. Если надо, 900-ми отпаиваются даже радиаторы, но удобнее и быстрее для таких теплоёмких задач тот же банальный ЭПСН.
>Дисплей с попугаями очень важен ОКРщикам, которым важно держать математически точную температуру. Микроконтроллер помогает в этом, храня библиотеку поправочных коэффициентов для каждого из имеющихся жал
Это либо троллинг, либо ты реально поехавший. В ответственных местах, где нужна реальная, точная температура (а не попугаи), низкая инерционность и высокая теплоотдача, применяют индукционные паяльные станции, типа metcal. Вот только это отнюдь не кал, в отличие от всего этого дешманского говна с алипомойки, на которое так дрочат порриджи-пояльщеги, и ценник там на два-три порядка выше.
Впрочем, если ты криворукий, то тебя никакое паяло не спасёт, хоть квантовый комп в него засунь.
Нет не хочу, хочу говно жрать.
Ты его, новодел, брал в руки? Всё разваливается, жало перегревается.
Не верится, что лишние 10 вольт напряжения в сети не учитываются при накрутке нихрома. Там больше не доматывают.
Не появилось новых недорогих сплавов позисторов, чтобы в паяльниках использовать?
Я у ЭПСН всегда жала молотком ковал до формы плоской отвёртки (чтобы медь уплотнить и она не растворялась так быстро) и включал через небольшой ЛАТР или подобранный конденсатор МБГЧ.
Любой ЭПСН мощнее 25 вт будет перегреваться до 400-500С, если долго включён. Посему мастера с 50-х годов используют самопальные регуляторы мощности. Тут тебе и ЛАТРы, и потенциометры, тиристоры/симисторы и всё что угодно. Профессионалы использовали ЭПСНы на 36 вольт, питаемые от понижающего транса. К таковым даже делали регулируемый БП постоянного тока. В военке в ответственных местах использовали полноценные паяльные станции, с установкой температуры. Да, в совке паяльные станции тоже были, но обычным бытовым мастерам такое было недоступно.
Сириусли, дефолт жало через полгода регулярной работы растворяется и получается дыра, а кованное служит два года без проблем.
>Да, в совке паяльные станции тоже были
У усатых телемастеров самым шиком были пистолеты.
Низковольтный, гальванически развязанный, просто так не греется. Каеф.
Вот такой ЛАТР, кстати. Залитой (не гудит), маленький, ток до 1А, очень удобно, приделал его на фанерку с розеткой.
Да, вещь хорошая, но тоже считались дефицитом, в отличие от обычных ЭПСН.
Я это в совковом журнале прочитал, между прочим.
А ты и не проверял, так ведь?
Неси источник.
Журналы в совке выписывал, но бреда из рубрики вредных советов не читал.
>>565551
ЗАЧЕМ ВАМ ЭНТИ НОВОМОДНЫЕ ПАЯЛЬНИКИ, ПРОСТО ВОЗЬМИТЕ ЭПСН И ВСЕ
@
НУ ТО ЕСТЬ КУПИТЬ/НАЙТИ/СПИЗДИТЬ МЕДНЫЙ ПРУТ БЫЛО-БЫ НЕПЛОХО, ПОТОМ УСТРОИТЬ ФИЛИАЛ МИНИКУЗНИ, НУ И РАЗЖИТЬСЯ ЛАТР`ОМ, КОНЕЧНО, ВЕДЬ У КАЖДОГО ЗУММЕРКА-ВКАТУНА В РЭА ЕСТЬ ЛАТР ПОД БОКОМ, ЭТО ВСЕ ЗНАЮТ
@
ВИДИТЕ КАК ПРОСТО? А НЕ ЭТИ ВАШИ СЛОЖНЫЕ БЕПЕ/СТАНЦИИ/ДИСПЛЕИ
Причина твоей тряски какая? Ты пробовал жало ковать и сравнивать?
Я пробовал, работает.
> тряски
Тебя, видимо, от поковки медного жала. Которое и так прокатывается, а не выращивается из кристаллов. Отжигается.
Сходи в интернеты, почитай про рекристаллизацию. Могу намекнуть, что её температура для меди различный марок примерно от 150 до 250 градусов. Что себе эти ниггеры https://citeseerx.ist.psu.edu/document?repid=rep1&type=pdf&doi=279a69a0c74ac05bfccb00fad3526233ab7f53a5 позволяют?! Об интерметаллидах из-за свинца и олова от припоя для тебя уже сложно будет звучать. А уж как от долей серебра свойства меди изменяются.
От кислорода как защищаешь своё жало?
Я же сразу написал, верушь — верь. Практические опыты это хорошо.
Статью из журнала не напомнишь, где вычитал?
> из-за свинца
Про свинец, это я неправильно написал. Именно он с медью интерметаллидов не создаёт.
>Которое и так прокатывается
Типичное жало ЭПСН 40Вт больше похоже на тянутое из более толстого проката.
Я не химик-металлист, так глубоко не копал, статейку почитаю. Собственно, мне теперь это вообще без разницы, т.к. паяю Эрзой.
Упрям.
> рекристаллизация меди происходит при температуре около 160°C
> температура жала паяльника от 250°C
>Статью из журнала не напомнишь, где вычитал?
Если это и заблуждение, то распространённое.
Возможно, наблюдателей вводит в заблеждение тот факт, что жало, выправленное молотком, теряет массу медленнее, чем затачиваемое напильником...
>но тоже считались дефицитом
А что в СССР не считалось дефицитом?
Ты только не выдавай секрет аудиофилам, что при температуре кипения воды бескислородная медь становится необратимо кислородной на воздухе. А то они кабели прогревают перед прослушиванием.
>В ответственных местах, где нужна реальная, точная температура (а не попугаи)
Это где, кстати?
> применяют индукционные паяльные станции, типа metcal.
У нас на работе есть один Metcal. Применяем его там, где Эрза прогреть не может. Лютый зверь.
Для лед ленты надо паяльник, жало, провода и прочее. Чего можете посоветовать или тыкнуть в пост где уже набор чего есть
Провода можно по нормальной цене в этм взять (распустить кабель), припой с алика не бери (тебе хватит и куска ПОСа), флюс НЕ кислотный (та же канифоль для бедных).
С паяльником всё тяжело, если есть 4к, то могу посоветовать тот на который сам недавно перешёл, sequre s99 (от павербанка на 18 ватт работает сносно, но конечно не как от сто ваттной дуры)
Ты был прав, не поддерживается, впрочем, сам осциллограф работает заметно лучше и удобнее тех, что я до этого в руках держал, и они заметно больше 12к стоили.
Софт как-нибудь при случае поревершу, пока надо поработать как есть, а то проект горит. Программа хантека выглядит так же как и для двухканального, просто 4 канала вместо 2 - я ещё больше стал убеждён, что разницы не будет. В коде sigrok там просто условие на версию через if, возможно он заработает почти без модификаций.
Ни у кого под рукой ссылки нет? А то ведь фильтр хуй где установишь по таким параметрам...
Мои пинцеты (снизу вверх):
1 обычное плоское говно,
2 обычное острое говно,
3 хуёвенький тоненький острый пинцет, губки легко смещаются относительно друг друга https://aliexpress.ru/item/4000815916046.html
4 острый пинцет с зацепами на конце https://aliexpress.ru/item/1005002179421319.html
5 и 6 острые пинцеты, губки не смещаются, пинцеты одинаковые, продавцы разные, ссылки ↑↓
7 пинцет с зазубринами, очень хороший https://aliexpress.ru/item/1005006060874315.html
9 обычное огромное говно.
Синие типа титановые. Они лёгкие, жёсткие, не магнитятся, не лудятся, не плавятся, не гнутся. У меня есть аналогичные серебристые, они магнитятся, тяжелее, лудятся со временем, гнутся легче.
Для пайки смд зацепы и зазубрины не нужны. Тонкие плоские губки достаточно удобны.
Зугнутый пинцет у меня был, он был большой и неудобный и его загнутость мне не помогала. Может быть если бы он был более удобным.
Пинцеты разные важны.
Самый универсальный, у меня, для SMD на пике.
Но и другие использую. Например, обратные, которые сами деталь удерживают. А пальцами наоборот, нажимаешь для разжатия.
Есть с керамическими сменными губками, есть для охлаждения детали, которые тепло на себя отводят.
>>566475
есть ещё такое - пинцет с регулируемым уровнем открытия, тоже может держать деталь
За уже 350 не могу определиться, с генератором или с проверкой температуры, а так бы до кучи еще проверку конденсаторов и всякого такого.
Нахуй ненужнО. Ещё проверку батареек, частотомер, залупомер, и прочее. Лучше подумай об автоматическом подборе диапазона. Это когда тебе не надо щёлкать ручкой что бы измерить резисторы 20 ом, 2 ком и 2 Мом.
Riden RD6012 нормальный блок питания? Хз зачем, хочу иметь возможность вдуть произвольное значение вольт. Была тут шиза гальванопластикой заняться, или вот недавно думал о том, что можно пенопласт нихромом резать...
А ещё во время скитаний по али под руку подвернулся Nice-Power SPS3010D - тоже десяток ампер, вольт тоже достаточно, и четыре крутилки...
> 1111 уже подходит к концу
То, что откладывал для покупки, наоборот, подоражало на распродаже до 10%.
Наебалово.
У меня сейчас холодильник мозги делает, с генератором мог бы проц проверить, а с температурой легко термопары проверить. До этого часто конденсаторы менял, в магазине продавец пинцетным мультиметром проверил мои кондеры за секунду. Еще ноубук когда чинил заебался без звука кз искать, так что зря ты так.
Дайте ссылку, где купить настоящее (тм) в текущих условиях, плз.
Смотря как пользуешься. Изредка, то одну ручку с набором бит. Часто, то отдельные ходовые плюс подобный набор.
Про бренды можно бы было сраться, но сегодня все живут почти одинаково, если сразу не из гвоздевой стали были сделаны.
Про моторизированные, не знаю, только если поточное производство или рука болит крутить.
Типа таких наборов https://aliexpress.ru/item/1005003145754604.html или отдельно собрать https://aliexpress.ru/item/4000373450886.html
>>566968
Он же генерит стандартный сигнал, например проц холодильника должен получать сигнал на открытие реле и если сигнал мультиметра подходит по свойствам, то подачей сигнала можно проверить реагирует проц на сигнал или нет, но конечно лучше для этого осциллограф иметь. Заказал самый дешевый, за 250р.
Ненавижу биты, блядь! 1 Никогда не бывает так что нужна только одна отвёртка. Всегда две-три. Когда целые отвертки то проблем нет. А когда биты, то сиди передёргивай хуйню ебаную блядь из-за того что одна ручка!
Поэтому только целые отвёртки. И мне интересно бренд какой взять. Крафтул говно за дёшего, что-то неизвестное за неизвестно сколько, вера/виха/фело за дорого зато это охуенный инструмент который прослужит долго или вечно и он удобный и хороший.
Купи две-три битовых, лол.
Я себе большие Инфорс купил. Знаю, беспонтовый форс, собственный бренд магазина, но красивые!
И мелкие Проскит в футляре.
Вообще, лично мне отдельных отвёрток хватает четырёх штук: PH1 тонкая (ProsKit SD-081-P4), PH1 обычная, PH2 и SL5,5. Всякие PZ и HEX кручу битами. Есть ручка обычного отвёрточного размера, и есть ручка Стэнли, 13 см с трещоткой.
Дали совет в сообщении, что ходовые отдельные. С оперативной памятью так плохо? Квадратные, треугольные или вилочной можно взять в наборе бит, если редко используешь.
На полочку положи в фабричной упаковке, прослужат ещё дольше.
>вера/виха/фело за дорого зато это охуенный инструмент который прослужит долго или вечно
Угу. Именно так.
мимо владелец неубиваемой отвертки крафтул и кучи мервых бако/виха/вера/книпекс
В целом разница между всеми подобными мультиметрами не существенна. Что-то показывает с точностью хотя бы 1...2%, прозвонка есть и ладно, что-то больше этого не факт что понадобится.
Я бы взял такой у которого помимо автовыбора диапазона, можно выбрать диапазон отдельной кнопкой, очень часто этим пользуюсь.
Допустим есть лбп.
Допустим есть устройство которе жрёт 1а от 5в.
Интересует причина наличия OCP режима в разных ЛБП. Типа нахера он нужен вообще.
Если на лбп стояло 5в 1,2А. OCP выкл. Если устройство условно сломалось, то в этом случае лбп просадит напряжение чтобы ток равнялся 1,2А. Это понятно. Скорее всего напряжение сильно упадеёт чтобы был ток кз 1,2а.
Добавяем к случаю выше OCP. В таком случае ЛБП просто полностью отключит устройство.
Так вот, что в первом, что во втором случае, сгореть же ничего не сможет и сломаться хуже чем могло. Так зачем OCP вообще нужен? Чтобы ничего не горело? Так оно и так не будет, ведь при упавшем до милливольт напряжении выделяемая моща будет просто никакая.
ОСР нет, лимита нет: устройство портится, что-то где-то коротит, где-то протекает ДОХУЯ больше чем можно тока, что-то реально ГОРИТ ОГНЁМ.
ОСР нет, есть лимит: где-то протекает ДОХУЯ больше чем можно тока, что-то медленно ГРЕЕТСЯ.
ОСР есть: ток превышает, напряжение отключается. Всё, нахуй.
Т.е по сути это защита от "улёл попить чай"?
Ведь если ты присутвуешь и видишь что что-то пошло не так то просто отключишь устройство.
Про режим без всяких лимитов я конечно не говорю, с ним всё предельно ясно.
Jakemy – китайский топ.
ProsKit, Fit – топ того что можно в России найти.
Wera, Wiha, Felo, Vessel просто топ на который и денег жалко и хуй найдёшь.
Бери один набор 300 в одном, тупо чем больше тем лучше.
А самые ходовые филлипсы отдельными отвёртками. Причём разной длины, всегда разные нужны.
Ну и то же самое с торксами/пенталобами/позидрайвами – смотря что ты крутишь чаще.
Сам-то я хлебушек, но догадался, что можно, имея вольтметр и амперметр, построить ВАХ КАКУЮ КРИВУЮ, и из этого экстраполировать рабочий режим.
Больше всего меня беспокоят филаментные нити: четыре штуки были подключены последовательно с отводом из средней точки, с моим отсутствием знаний я не понимаю, каким мог быть блок питания.
Внимание, вопрос: я долбоёб? существуют ли дешёвые мультиметры с подключением к ПК, чтобы автоматизировать процесс снятия показаний?
Наверное, проще было бы сделать измерительный стенд на каком-нибудь микроконтроллере, но я не умею писать прошивки.
Ну, можешь собрать из микроконтроллера с АЦП и пары шунтов.
Только это будет стоить дороже чем пожизненный запас новых диодов с али.
Мультиметры с выводом на пекарню либо кустарное говно с глючным софтом, либо проприетарное говно с глючным софтом.
Ну и стоить он будет как запас диодов на 10 жизней.
Нахуя тебе ВАХ не понятно. На мультиметре режим прозвонки диодов покажет тебе напряжение открытия. Да впрочем тебе и гугл его покажет, он у типовых диодов одного цвета одинаковый.
Номинальные токи тоже по типоразмеру понятно. А конкретные тебе один хуй подбирать по яркости/теплоотводу. Из разных диодов ничего толкового всё-равно не выйдет, так что придёшь к драйверу постоянного тока с каким-то типовым значением и всё.
>но я не умею писать прошивки.
Нейронка Haiku 3 на сайте duck.ai напишет тебе это полностью и под ардуину, и под esp, и под stm32. И подскажет как и к каким ножкам что подключить.
>>568670
>Только это будет стоить дороже чем пожизненный запас новых диодов с али.
Что-то ты путаешь. Микроконтроллер дешевле двух банок энергетика, шунт делается из проволоки, и микроконтроллер может самостоятельно его калибровать подавая заданный ток через резистор на 1000 ом. Для снятия ВАХ задачи ставить шунт на 0.002 ома нет, можно хоть на 2 ома поставить, чтобы ацп точнее ток измеряло. Самое сложное будет, чтобы микроконтроллером подаваемое напряжение регулировать, но купить или выпаять откуда-то один конденсатор и транзистор как-нибудь можно.
>Нахуя тебе ВАХ не понятно.
Думаю, он хочет вот таким же как я заняться (https://2ch.hk/sad/res/5715.html#11191) - чтобы посчитать какой резистор вместо какого светодиода подключить. Вместо того, чтобы LM2596 купить за 50 рублей и перепаять в ограничитель тока с плавающим напряжением.
В общем-то могу собрать, как вечер свободный будет и показать, что у меня получилось.
>Самое сложное будет, чтобы микроконтроллером подаваемое напряжение регулировать, но купить или выпаять откуда-то один конденсатор и транзистор как-нибудь можно.
Как ты это сделаешь на одном транзисторе с конденсатором? По схеме с общим коллектором включишь? Так ерунда получится в этом случае.
Я программист, не знаю что такое общий коллектор. Я просто мосфет подключил, и через пид-регулятор (без д-компоненты и с ограничением на и-компоненту) управляющий заполнением шима нужное напряжение выставлял на конденсаторе, шим подавал на ключ. Вроде бы "на верхнем плече", если использовать радиолюбительскую терминологию. Ничего кроме микроконтроллера, конденсатора для сглаживания и мосфета мне не потребовалось.
Снял стоковую хренотень с объектива, итого шея там 46мм диаметром. фото не моё, но микроскоп именно такой
Я прост очкую что купишь лампу, а она не налезет.
Стоит думать в сторону апгрейда с моего раритетного микро? Или аналог по деньгам уже наверное больше 20к стоит?
В едином стиле пошли. Осциллограф DHO804 и мультиметр DM858 по фейсу, кправлению и питанию похожи.
У нас рыгол это предел мечтаний для многих радивогубителей. А на западе это считается дном дна среди приборов. Прям днище ёбанное. Всякие фнирси-хуирси и подобные поделки китайских пионэров с алипомойки там вообще за приборы не считают.
прикол в том, что "на западе" люди стоят дороже железа, а у нас железо стоит дороже людей, поэтому там нормально покупать родэ и шварц за невероятные для СНГ десять тысяч долларов, так как для "запада" эти десять тысяч долларов = зарплата специалиста за 2 недели. а у нас - это зарплата за год, поэтому и пользуемся рыголом и сойлентом.
У тебя на картинке т12, а у сш72 только два контакта для жала в паяльнике.
Вот видео с разборкой https://www.youtube.com/watch?v=flHcpEm5maM
И передо мной на столе лежит такой же разобранный. Переднее металлическое кольцо ни к чему не подсоединено, оно служит только для фиксации жала.
Так и на схеме только два контакта.
Видимо термистор имели в виду, а не термопару.
https://www.dns-shop.ru/product/aed1ac848c8c1441/multimetr-uni-t-ut195m/
Нормальный или хуйня?
у них в магазине, в один лот все засунули искать сложно
https://sl.aliexpress.ru/p?key=GGpAGPL
Слышал про мастер кит, но его как я понял уже не делают, есть что то похожее в плане простоты\эффективности?
>>571728
Благодарю, правда это скорее мультиметры чем простой esr метр. Я ищу что то похожее на мастер кит NM8032, то есть максимально примитивный прибор чисто для беглой поверки esr.
Нахрюк
>>569711
>>569701
И подхрюк по классике
Что свинодвоечка забыла в сугубо техническом треде?
Нет, ты дебил, до которого не доходит логическая цепочка, состоящая из следующих пунктов.
Чтобы нагуглить, нужно знать название "ограничивающей трещетки".
Чтоб узнать название трещетки, надо нагуглить названия частей штангенциркуля, посмотрев на картинку, сопоставить изображение нужной части и по стрелочке, указываюшей на неё, обнаружить наименование, в данном случае, thumb screw.
Получив название части штангенциркуля, можно гуглить "caliper with thumb screw"
>Получив название части штангенциркуля, можно гуглить "caliper with thumb screw"
Вот теперь я точно знаю что ты нейросеть, последовав твоему совету я отделю от всевозможных штангенциркулей, только те у которых есть колесико и от бесконечности штангенциркулей останется примерно половина, т.к. наличие колесика не подразумевает "трещетку" в нем.
Иди и докупи себе AI ускорителей от Хуанга, они как раз на скидке, тебе нужно.
Ты понимаешь, что ты ебанутый наглухо?
Какие блядь бесконечности штангенциркулей?
Ты вряд ли найдешь больше десятка доступных предложений штангенциркуля онлайн, берешь просто спрашиваешь у продавца, трещит ли его хуйня. Нет блядь, хочу гуглить бесконечности штангенциркулей, по характеристике, которую никто даже толком не выделяет в описании товара. Ебанутый нахуй.
Я понятия не имею в каких пиздях ты обитаешь, у тебя походу ограничили в доступе к интернетам, но у меня самый поверхностный поиск выдает 562 позиции. Короче иди нахуй.
>не могу купить штангенциркуль потому что в поиске слишком много результатов
Ну вот смотри, паяльник/отсос ютуб блогера mend it mark
Беру, так сказать, на все случаи в жизни.
Вот такого зверя надо слить.
https://europe.kioxia.com/content/dam/kioxia/newidr/productinfo/datasheet/201910/DST_TC58NVG1S3HTA00-TDE_EN_31442.pdf
> универсальный
нет такого, ходи по сайтам программаторов и ищи TC58NVG1S3HTA00 в списке поддерживаемых чипов.
Да самый обычный xgecu T48 должен подойти. В списке поддерживаемых твоей микросхемы нет, но с таким же интерфейсом множество других.
>>572217
Не, эти NAND по чтению/записи отличаются только быстродействием. Более существенное отличие это всякие специальные команды типа считывания ид и блокировки отдельных секторов. Но они не нужны для программирования в 99% случаев. Нужно только проверку ид отключить.
В самом крайнем случае у того же xgecu можно самому алгоритм добавить, но это не потребуется для такой NAND.
>>572217
Пошарился, короче. Сколько же я говна перелопатил, капец.
Из программаторов с вменяемой ценой в ходу следующее:
1) RT809HSE - нестабильное китайское говно, судя по откликам в интернете; сегодня читает \ пишет, а завтра с обновлением прошивки и ПО - нет;
2) Z3x Easy Jtag Plus - отбитые хохло-выблядки, которые запретили отправлять в РФ даже своим реселлерам. Русские айпи сразу в блок. На сайт зашёл через ВПН, сайт, естественно, разукрашен наскальным творчеством душевнобольных. Идут на хуй; В работе вроде норм, уклон больше в сторону мобил, жалоб меньше (возможно, из-за цены).
3) UFPI - пилит одиночка, программист-анальник со странностями; в работе вроде норм, но не без замечаний.
4) ENTT - пилит одиночка, программист-анальник со странностями; в работе вроде норм, но не без замечаний.
5) XGeco - ещё одно китайское говно, пилится одиночкой; в работе норм, тоже не без огрехов.
Есть ещё и другие, но там уж совсем нишевые.
Программатор под пунктом 5 мне подходит.
каждый дешёвый программатор пилит одиночка со странностями, если это не ынтырпрайз Agilent за $9999.90 или ссаный Dediprog за $999.99
под пунктом 1 тебе тоже подойдёт
Это ты ещё не видел программаторы для контроллеров.
Ладно залить кал в чип еще можно, а когда нужна отладка, без тыщ баксов не обойтись
Не совсем. Ушки, ремень, компактность видишь? Явно предполагалось носить на теле.
>>572504
Что точно, так это источник питания. Мне кажется, что от какой-то портативной радиостанции. У радиостанции Лён есть похожие разъёмы. Что-то гражданское или МВДшное, может, и авиационное, но из наземной техники. Уровень исполнения не настолько суровый, чтобы это летало или несло службу.
>похожие разъёмы.
Это рс4тв, их много где можно встретить.
Платина треда по паяльным станциям и мультиметрам для не слишком хардкорного diy есть?
Любая паяльная станция с регулировкой и любой мультиметр.
1.5мм стали диаметром 10см смогу победить? Надо один раз, так что я в принципе согласен медленно и несколько подходов на это потратить.
Станция – это уже хардкор. Бери паяльник по бюджету.
Мультиметр – линейку UNI-T отсортируй по ценам и бери самый дорогой на какой согласишься.
Да но её надо ставить в сверлильный станок. С ручной дрелью ты будешь надрачивать полтора часа и получится криво.
Самая простая паяльная станция ненамного дороже паяльника стоит, а удобства на голову выше. Экномоишь копейки, проебываешь месяцы жизни
Занялся радиолюбством = проебал годы жизни в ничто, пара месяцев погоды не делает
Это не про не слишком хардкорного.
Да и современные паяльники уже сами по себе станция в ладони.
>видовой радиоэлектронный фашизм без обсуждения стоимость/ттх
ничего нового на поджидовской борде, типикал лобызатель оберток
единственная обертка на которую стоит обращать внимание, это местная сертификация по типу госреестра, и то, это для производства
Ну а чего ты ожидал? Вот ты пояешь первый мультивибратор, моргнул - и ты уже старый дед в розовых чулках в грязной квартире заваленной мусором...
Всё то же самое, анончик. Только мультивибратор собирается на бредборде, а компоненты заказываются на диджикее. А итог один - отвратительная развалина в женских шмотках, опционально без хуя и получающая донаты с патреона.
>диджикее
это мем какой-то?
Там же ассортимент милипиздрический. Маузер наше всё.
> ANENG 683
Говно какое-то ебаное.
Простого черненького хватит всем и он будет лучше твоего говна. Можешь взять uni-t если чувствуешь себя бохато.
>проверять
Ток? Напряжение? Ёмкость? С какой точностью?
>свою ласточку.
Что за ласточка? Компьютер? Машина? Живая ласточка?
>>573348
>Ток? Напряжение? Ёмкость? С какой точностью?
А я хуй знает, ну хочу вот что бы было. Ну там может разрыв цепи посмотреть, утечки, предохранители, заряд аккумулятора
>Что за ласточка? Компьютер? Машина? Живая ласточка?
Нива Шевроле, пока живая, но машина русская нужно понимать
Посмотри что-то с автопределом, классическим переключателем и тру RMS у того же самого аненга, на паре AAA батареек, с обычным дисплеем без сенсоров. И мысли не в разрезе блядь ласточки, а в разрезе универсального инструмента.
Я даже не знаю что такое тру рмс и для чего он мне. UT33A+ UNI-T вот такое возьму заебуха ?
я тоже не разбираюсь. Чисто побаловаться взял года три назад самый маленький и дешевый Uni-t. Проверяю им батарейки, бывает удлинитель неработающий прозвоню, светильник подшаманю.
В электронику я не смог, но вещь для дома полезная
За твой бюджет можно взять только говно говна, без обид.
Ну мне супер точности и не нужно. Свои задачи я описал, на что-то более серьезное мне и ума не хватит.
В не меньше чем 95% случаев хватит такого как на картинке, за 200 рублей. А на сэкономленные деньги купи нагрузочную вилку, ее мультиметр не заменит.
Картинку забыл.
А мультиметр тебе нужен? Автолюбитель хренов. Хули ты там вообще в машине мерить собрался?
А что делать в такой банальной ситуации, когда двигатель не заводится? Логично было бы для начала проверить самое простое, а именно что аккумулятор тянет нагрузку.
Или может быть ты ещё даже провода для прикуривания не берешь и трос?
>>573446
>>573445
Ананасы, а есть смысл брать какой-нибудь дешманский ELM сканер с бесплатным софтом на ведроид? Насколько это нужная и полезная вещь?
если понимаешь, что он показывает, то полезная. если не понимаешь, зачем нужны все эти градусы поворота дросселя и проценты кислорода в выхлопе, то бесполезная.
а ошибки ECU эта хуйня всё равно не расшифрует, нужна более продвинутая хуйня типа autocom/delphi
Какой у тебя блок управления? Заводят хуй за щеку, свет фар или лампы салонного света легко дадут убедится без вольтметра что там с АКБ, если стартер едва вращает и при этом лампа пригасает это симптом либо разряженного АКБ либо плохих контактов в силовой цепи. Для чего ты наводишь суету с этой своей ласточкой? Молодой наверное. Положи в машину компрессор, купи электронный манометр, положи хороший подкатной домкрат, купи пауэрбанк-бустер для пуска двигателя зарядки ноутбука и смартфона, пару баллонов пропана и две горелки-карандаш и плитка. Хороший набор инструментов-техничку. Про мультиметр я уже писал, но повторюсь-автопредел, монохромный дисплей, питание две AAA, TRUE RMS. ИИщи в своей локации нормальный сервис, чтобы знать где есть нормальные специалисты. Они пригодятся.
>я уже писал
И при этом ты не смог объяснить что это и зачем оно нужно.
>TRUE RMS
Объяснять что это, тебе вероятно смысла нет. Однако это для режима измерения переменного напряжения и в относительно узкой полосе частот. Много ли в машине перемкнет, где нужно мерить напряжение? Да нету такого. Есть конечно тру рис и для режима постоянного напряжения, но это далеко не везде, да и смысла тоже нет.
Что может иметь смысл, так это частотомер с показаниями в rpm, и измерение угла опережения зажигания. Но зачем? Полезешь в двигатель сам? Сомневаюсь.
Не смог объяснить и не захотел объяснять пока не зажали уточняющий вопрос это разные вещи. Тут водитель спрашивал какой ему тестер для "ласточки" купить, я считаю что тестер лучше купить не для ласточки, а как инструмент широкого примененния. От тестера с монохромным дисплеем, автопределом и классическим галетником толку больше чем от свистоперделки а-ля смартфон с щупами,котрая замерзнет, разобьется при первой же возможности. Я на грузовой ремзоне диагностом работаю и не буду нудно пречислять для чего нужен вольтметр, тем более с RMS для ремонта автомобилей. Но скажу что "специализированные" автомобильные мультиметры а-ля Мастеч шляпа бесполезная, просто мультик с частотомером-тахометром, причем отработать он сможет только на бензиновых двигателях с распределителем зажигания (быдл. "Трамблер") ни на дизеле с его шиной W генератора, ни на бензинке с индивидуальными катушками им ничего не измерить. Лично я использую в повседневной работе токовые клещи постоянного тока с мультиметром в функционале и единственное чего там не хватает это функции Лоу Зи на постоянном токе, но ее перекрывает обычная контролька на 24 v нужной мощности. Обороты, углы и синхронизация это работа дигностических комплексов и/или многоканальных осциллоскопов/мотортестеров.
Когда что-то перемыкает вольтметр не пляшет, методология поиска немного другая.
>Не смог объяснить и не захотел объяснять пока не зажали уточняющий вопрос это разные вещи.
Но ты то как раз не смог объяснить.
И я ещё раз повторю: в большинстве трурмс мультиметров, трурмс работает только в режиме измерения переменного напряжения. Нахрена это в автомобиле?
У тебя какие-то сложности с восприятием текстовой информации. Я написал что не собираюсь ничего объяснять пока мне не задали уточняющий вопрос, чего мне объяснять может и так все понятно и никаких объяснений не нужно. True RMS в контексте автомобильной электрики и электроники ньюфагу не нужен, я написал что мультиметр целесообразнее брать не для работы с автомобилем, а в общий инструментарий. Мультиметры с трурмс собраны на чипах повеселее чем мультики попроще.
Не ньюфаг, не дебил с клиповым мышлением может в автомобиле вольтметром с True RMS протестировать индукционные датчики ДПКВ, ДПРВ, индукционные датчики частоты вращения колес систем EBS/ABS, для более детальной оценки их работы, биения мишеней и повреждения секторов мишеней необходимо использовать осциллоскоп. Косвенно нормальный вольтметр постоянного тока поможет определить работоспособность аналогичных датчиков на эффекте Холла при меленном провороте, при работе на оборотах необходимо использовать True RMS вольтметр переменного тока/осциллоскоп. Уточняю, на приборе не должно быть написано Fnirsi и человек который его в руках держит категорически не должен быть долбоебом, должен обладать определенным объемом знаний почерпнутыми из технической документации, либо обладать опытом, позволяющим работать без документации. Я смог тебе объяснить? Чапман ред, стакан минеральной и спать, давай.
твои бы слова да Богу в уши
Посоветуйте нормальную третью руку.
бери ТЯЖЁЛУЮ, и без длинных рук, иначе будет падать и бесить.
обычные китайские с лупой и двумя крокодилами - говно говна.
Я тут на днях кстати обнаружил что ЭПСН с копеечным симисторным регулятором (диммером) с алипомойки - очень даже годная вещь.
Можно брать один 100 ваттный с диммером, под любые задачи. А бывают для ЭПСН необгораемые жала?
- от 50С
- Очень мало литров в минуту на нижней границе потока, для всякой мелочи типа 0201
- от ~500W
- нормальным управлением
- Желательно не дорогую.
С меня как всегда.
Цель - перепаять микросхему биос и пару кондеров на матплате.
Просто паяльником не получилось
И какие флюсы хуюсы нужно чтоб можно было такое провернуть?
Если микросхема с ногами, феном ты скорее плату спалишь.
Попробуй сначала обычное паяло и отсос.
Нормально микросхемы выпаиваются только пикрилом
Если микросхема на выброс, то откоцай ей ноги и выпаяй по одной.
Большие кондеры отпаиваются путем повышения температуры паяльника.
Флюсы любые.
Фен и колхозный нижний подогрев на ptc пластинах самый универсальный вариант для smd/bga.
Так это хуита полная за лютый оверпрайс, ты же сам видел у Марка как он мучался. Лучший вариант - электроотсос. Он и греет и отсасывает припой. Это и для микросхемы, и для платы намного более щадящий вариант.
Платы под микросхемы с дырками оч легко коптятся. Электроотсос тоже дохуя стоит. Придется страдать с механическим отсосом
> перепаять микросхему биос и пару кондеров на матплате.
любой паяльник со сменными жалами + нормальный флюс
> Просто паяльником не получилось
чини руки
> И какие флюсы хуюсы нужно чтоб можно было такое провернуть?
"механик" в шприце
Похуй ли какой мультиметр брать для ардуиноразвлечений? Нужно примерно мерять потребление и сопротивления всяких мелких элементов. Может быть что-то еще нужно но я еще не узнал.
Или лучше T7?
Из задач у меня только проверка электролитов на пригодность в работе и необходимость замены их, не в промышленных масштабах, а раз в неделю-месяц.
Вольтаж этих конденсаторов до 50 вольт.
Хватанул первый, в прозрачном корпусе, уже едет. А сегодня утром скидка на тот, что в белом корпусе, цена на 100 рублей больше всего лишь.
Понял, оставлю первый тогда, для моих изысканий в мире советского радево, думаю, вполне себе хватит и такой хуитки.
Радиогубители сетуют насчет скорости его работы, но у меня реально задача вся в том, чтобы прозвонить пять конденсаторов старых, пять новых и на месяц положить прибор обратно в ящик.
Устал паять на гд900, подскажите годный паяльник на т12, можно с феном, модно фен отдельно, ищу годноту при работе с которой будет улыбка, но не флюк за 300к, заранее спасибо.
Китайские копии JBC а-ля Сугон и Жаба должны тебе помочь, тем более что они совместимы с оригинальными картриджами, они не дорогие.
Только стереоскопическая оптика, только чувство объёма и глубины. А там смотри, на какой МБС бюджета хватит. В экран смотреть - по крайней мере мне и нескольким знакомым сервисникам - не понравилось.
занидороха, как естественно
Выпала мне тут задача организовать закупку мастерской с нуля. Платит контора. Сильно не разбежишься, но и каждую копейку не считают. Задачи - мелкий ремонт, самостоятельное производство плат и пайка BGA не планируются.
В сторону каких брендов смотреть по инструменту? Что скажете?
> мелкий ремонт, самостоятельное производство плат и пайка BGA не планируются
А чё делать будешь? Сидеть-пердеть? Блядь, руzzкий язык ОДИННАДЦАТЬ ЛЕТ учат, а потом вот такую хуйню пишут.
Да, косноязычно получилось. Имеется в виду, что планируется мелкий ремонт, а самостоятельное производство плат и пайка BGA - не планируются.
> Сильно не разбежишься
uni-t
> но и каждую копейку не считают
brymen
Ананасы, я понимаю что вопрос сильно нубский. Но сейчас распродажа на алике. Хочу купить паяльник, просто попробовать для начала. Сам я никогда не паял, только разбирал собирал электронику (ноутбуки, компы). Но сами компоненты на плате не трогал.
Подскажите, что взять из простого? Я отобрал несколько пикрилов. Как я понимаю самая база TS101? Fnirsi оверпрайс для новичка?
И какие жала брать для начала?
Нормально, любой из этих хороший современный паяльник. Pinecil туда же в кучу.
Жал тебе комплектных для начала хватит, там уже разберёшься. Для разных работ разные формы и размеры лучше, да и удобство – индивидуальный вопрос. Топорик – самое универсальное пожалуй. Моё любимое – скошенная игла.
Купил T80 без P, вылет жала просто улёт. Но попаять толком не пришлось. В руке лежит замечательно. Паял от повербанка 145 ваттного. Выставил лимит на 65 ватт, т.к. зарядка сяоми 67w. Греется быстро. То что мне нужно он прогревает. Выбор жал С210 мне показался мал. В основном предлагают всего 3 варианта, остальные у редких продавцов. За цену 2500-3000, имхо, лучший паяльник. Бери с топориком. Самое универсальное.
> 145 ваттного
> 65 ватт
> 67w
Вас ябут, а вы и довольны. Воткни в разрыв ваттметр (или юсб тестер) и посмотри реальное потребление в процессе.
Банк сам показывает нагрузку. Паяло работает и на 100 ватт с ним, но залочен на 65 из-за того что использую с зарядкой от сяоми.
Есть паяльник 25w на жалах 900mt (керамика), в принципе он вроде неплох и мне нравится, но нужно как то его улучшить если возможно (янасрал немного)
Купил давно на алике диммер на переменку 80-230, ставлю на 100вольт но будто что то идёт не так, 100 есть но напруг падает вполовину а то почти весь раз а 3.5~ сек.
Так же давно увидел доработку диодом 1n4007(поставил на фазу), анодом к жалу, но походу это хуевй совет, на всю диммер шпарит 240 на жале пока мерял коротнул все нахуй пробил диод и запаял снова
Так же не понимаю корреляцию мощности (или напряжения) и температуры
В общем научите пожалуйста можете обосрать
Уточню
>240 на жале про напряжение а не температуру
А так в принципе пользовался им и было нормально но для мелкотни смд часто не получается, прям размером с крошку соли, жало мелкая отвёртка
Upd. Диммер фсьо, 230+ в любом случае, температура стала 450!! А было в районе 300 что тоже много
Не полируй говёшку. Самый примитивный паяльник на Т12 будет лучше любых вариантов на жалах 900 типа.
>Цены
Ясно. Зачем? В чем отличие будет по факту?
>Т12 лучше
>Пик
я лучше нарвусь на плохое жало за ~400 рублей чем за 800 и больше из за его типа
Пойду нахуй найду симистор, пару жал, нормальный припой
Мне лень тебя уговаривать. Всё уже описано прямо в этом треде по пять раз. Когда товарищу в сервис принёс погонять Т12 - через пару месяцев все мастера сидели с Т12 вместо Шлюхея.
>Когда товарищу в сервис принёс погонять Т12 - через пару месяцев все мастера сидели с Т12 вместо Шлюхея
Охуительные истории.
> 25w на жалах 900mt (керамика)
Чё за паяльник такой? Я на работу купил sh72 мелочуху паять 1206 0805 размеры смд он удобней будет чем на 900х жалах что ручка тонкая как маркер. 25 ватт мало пиздец, нахуй там еще и димер он не напряжение меняет а форму синусойды. На t12 тоже ручки толстые относительно sh72 не майся хуйней возьми для мелочи нормальный паяльник, диоды блять диммеры....
Хз, покупал очень давно а каком то магазине типо "профи" за очень годную цену
На жало не обращай внимания я наколхозил себе "жало поменбше"
>25вт оче мало
Без диммера но диодом он 450+ на жале..термопарой мерял
>Купи нормальный
А такие есть за минимальные деньги вообще? Sh72 посмотрю, но в целом я не нашёл, даже фен блять за 650 рублей с али выгоднее смотрится..
>Смд мелоч
Я говорю про такие как у тебя на пике слева от черного провода, ясен хуй что здесь надо вообще паяльник пинцет но я готов своим изъебываться лишь бы запаять..
>Меняет не напряжение а синусоиду
А почейму когда я тыкаю мультиком мне показывает ~110 переменки?
Бля, ты бы паяльник хоть протирал после того как в жопу засовывал перед тем как паять.
> А такие есть за минимальные деньги вообще?
Да хз я года 4 назад брал его за 900р + блок стоько же примерно 24 вольта 5 ампер.
> даже фен блять за 650 рублей с али выгоднее смотрится..
там залупа пади для термоусадки которую он ле греет
> А почейму когда я тыкаю мультиком мне показывает ~110 переменки?
Да хуй его знает что у тебя там за мультиметр, видишь же что на экране происходит когда димер крутишь.
>Фен для термоусадки
Да не) там вроде реально что то серьезное было для микрух всяких
>Да хуй его знает что у тебя там за мультиметр, видишь же что на экране происходит когда димер крутишь.
Немного не понял о чем ты, мультик самый дефолтный аки базовый, во время кручения не мерял конечно.. но как я писал напряжение падает раз в 3.5с вполовину а то и до нуля, хз с чем связано, но это на около 100
> Я говорю про такие как у тебя на пике слева от черного провода,
Ну так там 2 штуки sh72 и лежат, а зеленый под 900 тые жала как у тебя.
> Sh72 посмотрю, но в целом я не нашёл,
Плохо искал
Эхх..
Я тоби про смдхи а ты про ш72 этот
Искал я нормально, меня очень удивляет такой громоздкий блок питания к нему который выдает 12в 5а, забавно как то
Там 24 вольта 3 ампера должно быть, можешь от ноута воткнуть а тем жалом что у тебя их паять не удобно, да и дорожки нахуй поотлетают на 450 градусах.
Ну я имел ввиду пик со смартфоном выше если что..
Насчет жал спорить не хочу, они размером ещё меньше вряд ли будут..у меня мини отвёртка, пойдет так то но я без сноровки особо, пятаки микроскопические залуживал
>450 градусов
А у меня и нет таких температур пока симистор не здох, около 280 наверное было..
Мимо сижу с древней паялкой 8582D c 900 ыми жалами. Брал из-за цены и фена. (были бы тогда Т12+фен взял бы конечно такую, но таких и сейчас по ходу нет).
Паялка там откровенно так себе была, нехуёвый люфт между нагревательным элементом/термопарой и самим жалом.
Выбрал максимально подходящее для себя жало, обмотал нагревательный элемент фальгой, на наконечник наебенил термопасты, закрутил и это всё отлично работало с год примерно. В последнее время начинаю замечать, что температуру приходится выставлять выше, а толку меньше (не так хуёво как было изначально, но хуёвей чем было сразу после колхозоапгрейда). Жало с термопастой и фальгой прикипело намертво и сниматься (естественно) уже не хочет. Ну и хуй с ним.
Встал вопрос о покупке новой паялки. Я зашёл на ютуб\али\озон и если честно охуел от выбора паяльников на интергированных нагревательных элементах.
Зумеры во всю топят за малюсенькие TS100/101 и их многочисленные клоны. Но у них у всех уебанские маленькие ручки, я не думаю что удобно таким будет долго на постоянку паять, непонятки с блоком питания и мне кажется это больше как переносной вариант, а мне нужен нормальный настольный с полноценной ручкой.
Я хотел изначально просто купить Т12 клон с пикрил T12-9501 ручкой. Вылет жала там всего 5см (примерно) судя по фоткам, после 900-ой ручки мне кажется будет огонь. Но может что-то лучшЕЕ есть?
Я смотрю там хуева гора всяких паялок на каких-то 210, 245 ых жалах, 115-ые какие-то блять ещё есть, грёбанный зоопарк.
Чё выбрать то по итогу? Или не ебать мозг брать Т12 хуиту любую? Так-то есть прикольные стационарные С210, выглядят суперудобно, но я боюсь такими маленькими жалками выпаять какой-нибудь кондёр или просто какую-то сквозную массу на толстой плате будет пипец тяжело.
>>539513
Анонче, а как ты прошивал? Выпаивал микруху памяти? Или через dsoflash и FEL?
Рагонял-ли или оставил 100mhz?
Отдают за косарь, норм ценник???
Вроде даже рабочий
Если задачи под него есть, то норм.
В крайнем случае, на запчасти пойдет.
>кондеры поменяю
90% что в номинале. Проверь ESRметром или глянь осцем пульсации на выходе под нагрузкой.
>клеммы заменю на винтовые
Зачем? Там качественные фирмовые гнёзда под бананы с двойной изоляцией, наделай себе проводов с бананами лучше. У них ещё фишка есть, что можно несколько штук паровозиком включить. Для быстрого подключения можно хвосты 10 см "банан - крокодил".
Один 4700u 63v надутый слегка, они как раз из той эпохи, когда были массовые проблемы. Один фиг купил уже ничиконы.
Про бананы я в курсе, мне эта двойная изоляция не нужна, для махараек возможность прикрутить провод лучше. Ну и банан в винтовую клемму тоже вставляется.
Мне он напомнил того уебана с радиоскота, который где-то спиздил 100 МГц осцилл тектроникс и бахвалялся им, но у него была только пара щупов от С1-94, поэтому он взял и вкорячил в тектроникс два "магнитофонных" DIN-разъёма вместо BNC, как в С1-94, типа ему так удобнее, и "всё работает норм". Денег на нормальные щупы у него не нашлось...
>вкорячил в тектроникс два "магнитофонных" DIN-разъёма вместо BNC
Он ведь соорудил переходник, правда? Пожалуйста, скажи что он не изуродовал осцил...
Из контекста понятно, что изуродовал. Хотя мог бы и на щупах разъемы заменить. Разные шизы бывают, хули делать.
Я, кстати, ни разу не видел С1-94 с СГ-5, нахуй они такие вообще нужны, всегда байонеты были, их в совке хоть жопой жуй было. Другое дело, что совковые были метрические.
Основная масса С1-94 шли именно с DIN, но на поздних модификациях перешли на байонет. Плюс люди часто сами переделывали с DIN на байонет. Этот осцилл как жигули, постоянно ломается, но легко чинится на коленке, с помощью говна и палок.
Я просто не могу понять ход мыслей конструкторов, нахуя делать СГ. Ладно бы там был активный щуп с питанием, или ещё какая поебень, но ведь нет же. Экономии тоже не особо просматривается.
>Экономии тоже не особо просматривается
Лолшто? Это гражданский сервисный осцилл для телемастеров, собранный из говна и палок. Т.е. буквально на элементной базе от телеящиков и прочего ширпотрёба, с кт315/361 вместо 2Тххх с жольтий ножька, "красными флажками" вместо КМок, МБМ с армянскими копролитами и П2К. Ни одного элемента с ВП. Использование магнитофонного разъёма очень даже логично - максимальная доступность запчастей и ремонтопригодность, плюс упрощённая схемотехника, без редких микросхем и микросборок. Такая была задумка. Минусом такого подхода стала низкая надёжность, чему дополнительно способствовало перестроечное каКчество элементов и культуры производства. В общем, это был дешёвый и массовый осцилл для нужд "народного хозяйства", производимый сразу на нескольких заводах.
Я имел ввиду, экономии именно в использовании именно этого разъёма. Ну да и хуй с ним.
>Из контекста понятно, что изуродовал.
Жалко
Какие паяльные станции топ в 2025? И где брать пока доллар дисовый
Купил какую-то Lefavor или Levafor за €24 под новый год. Питание от 220, три жала Т12 в комплекте сразу были, топорик, игла прямая и игла изогнутая.
Единственный минус, что ручка паяльника не из карболита, а из полиэтилена, дёшево ощущается. Но для дома покатит.
Эту модель ещё производят? Она древняя, ей лет 10 уже. На тот момент годный бюджетный осцилл за очень скромный прайс. Но сейчас лучше выбрать что-то посвежее.
А этот превратился в тыкву или что? "Посвежее" это шиза. Если нет специальных требований (очень высоких частот, особых расчётов, каких-то особенных функций), то это будет замечательный настольный осциллограф.
>>576601
Вы не в курсе, сейчас через таможню это нормально проходит? А то раньше можно было нарваться на то, что какой-нибудь сотрудник решит, что это не "товар личного пользования" и развернет обратно. Хз, вернут ли деньги при таком исходе. Пошлины за 12 тыс. вроде нет, но заказывать стрёмно из-за риска таких вот ситуаций. Последний раз на али вообще заказывал что-то ещё в 2021-м.
Нет смысла переплачивать за "новый" осцилл древней модели. Лучше уж тогда взять такой же, но б/у, с авито или барахолки радиофорума. Часто при переходе на приборы выше классом люди продают старое.
>>576602
Не знаю. На вторичке возьми, таких проблем точно не будет.
Какой вообще сейчас нормальный осциллограф можно взять до 20 тыс. для хобби?
>для хобби?
Прибор нужно брать под свои цели и задачи. Я в душе не ебу, чем ты занимаешься. Может, тебе и лампового осцилла из 50-60-х годов будет достаточно. Или дешманского псевдо-осцилла от фнирси. А, может, осцилл тебе вообще нахуй не нужен.
> посвежее
> не ебу
Вот такой советчик хуев. Иди нахуй лапшу на уши вешай старикам в магазине.
Micsig sto1104c, но он дороже, брал в 22 за 36 к.
70М памяти, низкий шум и акб+андроид на борту, единственный минус - джойстики.
>>576598
У этого памяти маловато, я бы на суперайсе пошерстил чо есть, и потом отзывы и али
> Micsig sto1104c
Такую цену я себе позволить не могу. Да и не нужно мне 4-ре канала, слишком жирно.
>>576608
> Я в душе не ебу, чем ты занимаешься.
Хочу поиграться с импульсниками в сочетании с самодельными индукторами и трансами. Соответственно, мне нужен настольный прибор с крутилками (тачпады на дух не переношу; портативник не нужен, в случае чего к аккуму приделаю) с двумя каналами и без погрешности в 200%, более-менее адекватный результат. Частоты выше 10 Мгц сомневаюсь, что буду измерять (разве что через FFT буду смотреть гармоники).
Посомотрев не текущий рынок (озон и т.д.), понял, что выбор, по сути, только из двух моделей - FNIRSI 1014D (14 тыс.) и Hantek DSO2D15 (20 тыс.). У второго якобы частота повыше, 150 Мгц, но говорят что прямо из коробки им пользоваться нельзя и нужно делать кучу доработок, в том числе перепрошивку.
> псевдо-осцилла от фнирси
А чем этот так плох? Врёт сильно?
>Хочу поиграться с импульсниками в сочетании с самодельными индукторами и трансами
Бери аналоговый 2+ канальный осцилл и LCR-метр получше. Хотя лично я вместо последнего использую NanoVNA - это более продвинутый вариант, позволяет исследовать свойства неизвестных ферритов и изготовленных трансов/индукторов на частотах от 50 кГц и выше. Например, полезно измерять индуктивность рассеяния или, скажем, межобмоточную ёмкость на конкретно твоей расчётной рабочей частоте. Полученные данные позволяют создать в LTSpice очень точную модель твоего реального трансформатора, подобрать номиналы снаббера, рассчитать потери на каждом элементе и общий КПД проектируемого преобразователя. Фактически ты и без осциллографа уже будешь знать амплитуду выбросов на ключах и многое другое. А осцилл - лишь средство самоконтроля и конечной наладки.
Прошивка глючный кал, который они доводят до ума еще год после релиза если доводят, это ж фнирси. Порой откровенный пиздеж в характеристиках. Больше не знаю, лол.
мимо
Я бы взял dso2d15, хорошая полоса и 8 М памяти.
Для импульсников 100 МГц как раз хватит.
Еще XDS2102 из китая должен влезать в 25-30 к, но чет нигде нет.
Лупа и подсветка - как бонус. Подставка под пояльние не нужна, есть отдельная. Если можно демонтировать(отпилить), то похуй. Или не ебать голову и взять нормальные тиски?
Купил первые попавшиеся дешманские тиски, сломал за 5 минут. Хуйня на пике сильно хлипкая? Зачем они постоянно стремятся сделать держатели высоко от основания? Устойчивость же теряется и деталь прям ближе к лицу будет.
Мне такое как на твоей картинке не нравится. Говно хлипкое, слишком высоко, слишком большое.
Я паяю в основном смд 0603 0805 и прочее всякое поверхностное, мне нравится плоская тяжелая подставка и микроскоп с "фокусным расстоянием" больше 100 мм (от нижней части микроскопа до стола). Подставка mijing t24 но её больше не производят. Если ты найдешь где купить скажи мне я куплю ещё одну.
Ещё я иногда использую сверлильные тиски. Они тяжелые и довольно низкие, к столу не креплю, они просто стоят тяжелые.
Посоветуйте недорогой нагреватель. Как я понял, сепаратор с функцией SUCK мне не нужен, ибо он используется для отделения тачскрина от матрицы.
Клещи, именно модель пик 1, полностью могут заменить мультиметр по типу пик 2? Т.е. это обычный мультиметр + клещи?
Ссылка на клещи https://sl.aliexpress.ru/p?key=RUps3Bh
Феном грей без спиртов да аккуратно пластик от бутылки подсовывай спирт нахуй угандошишь экран, пластиковая карта толстовата. Недавно разбирал так телефон да паншет,
Спс. Прикольные держалки, сразу видно что качественно сделаны. Как же тяжело найти что-то нормально на маркетплейсах, вся верхушка поиска забита ширпотребом, который ломается в руках, зато дёшево.
Ну ставь на фене сотк да грей по чуть чуть не сразу весь экран потом когда паситтик подсунешь греешь дальше по кругу нахуй его на столе греть целиком 100.
