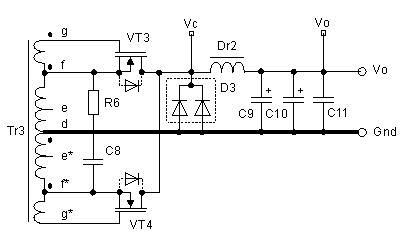

Какой же адекватный выход придумать?
Обычный, а что? Я и RC пробовал, результат не достигнут
Точно взлетит. В свое время много раз так баловался и даже внешние свинцовые АКБ подключал с полной заменой БП.
Может взорваться унитаз в сортире.
А так - они и должны быть запараллелены, но и на одной паре (один плюс и один минус) тоже запустится. Главное не налажай с полярностью, а то точно пикрил будет.
бамп
Щас такие снабберы поставил, на стоках творится дичь
Запаралель обратные диоды Шоттки к обеим катушкам первичной стороны.
Диоды бахнут. Не забывай, что катушки генерируют эдс относительно середины.
Через некоторое время собираюсь немного модифицировать домашний нас. Еще диск закупить, корпус компактнее запилить и т.д. Хотет компактности и тишины. И вспомнил я, что существуют преобразователи питания PicoPsu, которые используют БП по типу ноутбучных. Не могу найти в интернетах авторитетного мнения - хуйня это, или норм. А еще некоторое время назад у китайцев начали появляться такие преобразователи не в виде штекер+плата, а отдельной платой с кабелем atx, что вызывает еще больше раздумий. Да и вечные рассказы о том, что диски при раскрутке потребляют киловатты энргии. С другой стороны, посмотрел я характеристики заводских насов - там везде для четерехдисковых применен блок питания на 100Вт. Такой у китайцев заказать без проблем можно.
Я, конечно еще в хардвач напишу, когда начну комплектующие подбирать, но мнение анона более подкованного в технической части мне так же интересно.
Что у тебя сгорит при таком включении?
При таком включении обычно используется пара: медленный диод + защитный диод.
Сейчас взять:
https://www.aliexpress.com/item/Original-MEAN-WELL-LRS-100-100W-12V-24V-36V-48V-Switching-Power-Supply-100W-24V-DC/32890725153.html
Или посоветуете альтернативу?
Недавно вон взял пару ELG-150-24A по 1300р.
Про надежность picopsu ничего не скажу.
Я б взял SFX блок вроде SeaSonic SSP-300SFB и выбросил бы корпус при необходимости.
>в украшке imrad.com.ua
Наверное то, что надо. Ноутбучные кирпичики там тоже оверпрайснутые, а вот этот даже дешевле, чем в китае.
>Про надежность picopsu ничего не скажу.
>Я б взял SFX блок вроде SeaSonic SSP-300SFB и выбросил бы корпус при необходимости.
На двачах их все хейтят, именно потому хочу попробовать эту технологию Хотя, конечно, стоило бы начинать не с домашней файлопомойки. К тому же SFX вдвое толще этого минвела, с вентилятором и жгутом проводов.
Или готовые решения.
Ты хочешь, чтобы он постоянный ток выдавал или с реверсом?
>Подскажите пожалуйста какую-нибудь схему несложную, чтобы там был данный бп.
ЛАТР ебани. Вроде проще уже некуда. Регулировка будет перемещение бигунка до заданных 12В.
За что ты так с ньюфаундленом-то?
>>367739 Ну выбери простейшую схему трансформаторного БП с стабилизацией опроного напряжения стабилитроном и источником стабильного напряжения на биполярном транзисторе, будет и просто и регулируемо, и не слишком просто как с регулируемым линейным стабилизатором и не слишком сложно ка с ИБП. Понял?
>свистит, пердит, а толку ноль
Проверь на замыкание выхода. У меня на хуавее такая ебала была. Самое странное что во всём был виноват каким-то непостижимым образом слипшийся к хуям шлейф под термоусадкой. Не ясно как он вообще изначально работал потому как выглядело это как заводской брак.

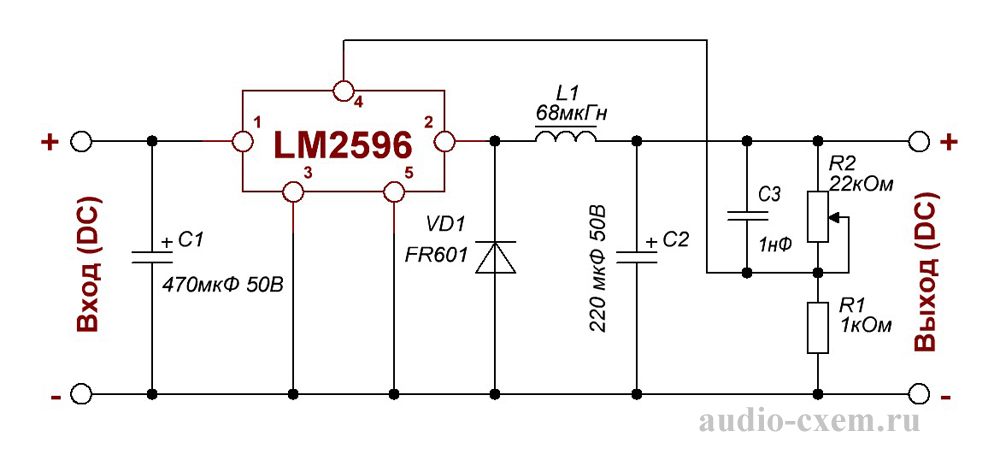

Ну тогда обычный синхронный buck конвертер с обратной связью по току.
Хотя я бы просто на алиэкспрессе заказал рублей за 500. Гугли там что-то типа CC CV buck converter.
Главное, чтобы там было 2 переменных резистора - один для регулировки тока (CC - constant current), другой для напряжения
> buck конвертер
То есть к нему еще 50Гц трансформатор на 400-800Ватт? Хотелось бы отказаться от этого железа
А у тебя нету что ли никакого блока питания на 12В? Да хоть от компа того же
Вангуйте насколько это говно
Причем, в тепло эти недостающие 6 вольт точно не уходят, ибо преборазователь холодный
Диодный мост + сглаживающий конденсатор + стабилизатор напряжения.
Взлетит?
Нужен блок питания с режимом CV + CC, чтобы поддерживать заданный ток и напряжение одновременно?
Есть такие БП? Желательно не но-нейм, чтобы более-менее качественно были сделаны.
>поддерживать заданный ток и напряжение одновременно
Это невозможно, ведь I=U/R. Они друг от друга зависят. При определенном напряжении ток зависит от нагрузки.
CV бп - выдает постоянное напряжение, ток зависит от нагрузки. Может выдать только какой-то максимальный ток, после уйдет в защиту ( или перегреется если говно ).
СС - выдает постоянные ток в нагрузку. Достигается это изменением напряжения на выходе, если у нагрузки сопротивление растет(ток падает), бп увеличивает напряжение чтоб сохранить ток таким же, уменьшает напряжение если ток растет, короче сохраняет ток таким же. Как видишь невозможно их регулировать независимо от нагрузки. Такой бп имеет максимальное напряжение которое может выдать.
Обычно под cv/cc поодразумевается блок питания который выдает фиксированное напряжение, но не более чем фиксированный ток, при этом если нужно, то напряжение на выходе снижается чтоб ток не превышал максимального.
Еще есть источники которые могут выдавать фиксированную мощность в нагрузку.
Что у тебя за нагрузка, возможно тебе подойдет любой китайский cv-cc модуль.
Если тебе светодиод подключить то купи готовый драйвер с али и не заморачивайся.
Если нужно что-то понадежнее то возьми 5в блок питания от meanwell можно даже два для резервирования, ld1084, tl431 и пару резисторов. Будет немного греться ну да и похуй.
>Нужен блок питания с режимом CV + CC, чтобы поддерживать заданный ток и напряжение одновременно?
Одновременно нельзя, можно поддерживать либо одно, либо другое. Иначе - только на фиксированное для данной комбинации сопротивление.
>Если есть транзистор со встроенным диодом, имеет ли смысол подпаивать к нему внешний диод помощнее, чтобы снять часть нагрузки со встроенного диода и таким образом уменьшить нагрев транзистора или это не так работает?
Диод мощнее, только насколько? Я заебался микрокап мутозить по этой теме, никак не могу рассчитать индуктивные выбросы и понять их природу, т.е. на околонаучном уровне я понимаю, что чем резче закрывать ключи, тем больше будут выбросы, но вот сопоставляя формулы и эпюры в микрокапе я понимаю, что копаю не в ту степь.
Вообще диод надо выбирать по току(но опять же надо знать какой через него будет течь), напряжению, и время его восстановления, надо брать как можно с меньшим временем, но опять же от задачи зависит.
А как ты замерил индуктивность и емкость дорожек и ног транзистора?
>А как ты замерил индуктивность и емкость дорожек и ног транзистора?
Я же говорю пока в симуляторе мозги ебу. Да и емкость дорожек и ног транзистора разве актуальна? Это ведь не вч, там до сотни кГц частота.
Спасибо, анонче! Выбрал диод с требуемым током и наименьшим Vf из возможных. Мосфеты пожирнее имеют больший требуемый заряд на управляющей ноге, и я пока не настолько в это всё вкатился, чтобы быть уверенным в том что IR2155 в той обвязке с которой я копипащу его потянет :(
Зачем покупать неизвестно что под радиатором? У нормальных продавцов всегда написано, на какой микросхеме основан boost/buck.
Берем к примеру OKR-T/1.5-W12-C
https://power.murata.com/pub/data/power/okr-t1-5-w12.pdf
И тоже не написано какая используется микросхема. Получается murata не является нормальным производителем?
Покупателю важно соответствие заявленных хакартеристик и реальных. Не нужно сравнивать именитых производителей и барыг на али. Производитель в даташите пишет скорее всего как оно есть. Барыга укажет ток 10А, а под радиатором прячется LM2596, о чем он в описании "забыл" рассказать.
на выходе 24в 5а, что необходимо 30в без перемотки транса.
Изначально я думал что по сложности переделки будет не сложнее НАРОДНОГО блока питания для паяльников т12, с фидбеком на тл431. КАК ЖЕ Я ОШИБСЯ. Блок питания на выходе имеет микросхему tea1761t, она выступает в роли контроллера выпрямительных мосфетов (которые вместо диодов), а также имеет вывод который работает, ВРОДЕ КАК, как упомянутый выше тл431. Хуя делов, подумал я, и перепаял резисторы с расчетом на выходное напряжение ~31в. Включил в розетку И... ничего, вообще. На выходе 0 ну или прыгает 1в наводка какая-то + еще ко всему блок начал пищать ритмично, тоесть не может стартануть, и сбрасывает частоту. Ладно, подумал я, и перебрался на силовую часть. А силовая часть у нас дрюкается контроллером NCP1380B, который в свою очередь следует за PFC контроллером 0b6561pcp, но речь не о нём. Так вот, у контроллера НЦП есть два вывода, которые могут портить жизнь это вывод 7 (который кстати никуда не подключён, даже на землю), и вывод 1 (какая-то защита от перегруза, берущая информацию с AUX обмотки). Тоесть реально ли что из-за поднятия напряжения эта обмотка не дает стартануть контроллеру? Еще вопрос, если вторичка намотана впитык, можно ли поднимать напряжение увеличивая частоту?
>). Тоесть реально ли что из-за поднятия напряжения эта обмотка не дает стартануть контроллеру? Еще вопрос, если вторичка намотана впитык, можно ли поднимать напряжение увеличивая частоту?
Вероятно контроллер выключается по овервольтажу, это для того, чтоб при обрыве обратной связи ничего не бахнуло на вторичке. В обратноходах повышение выходного напряжения только увеличит отражённое напряжение на первичке и импульс тока на выходных кондёрах. Ничего страшного, если не борзеть.
Попробуй включить стабилитрон на 3.3-5.1в на аукс обмотку на первичной стороне
не въехал если честно куда мне его там лепить, вот схема этой лабуды из аппноута.
C ZCD можно уменьшить резистор в нижнем плече. Я думал, что это обычный прямоход с запиткой отдельной обмоткой, по которой есть овервольтадж защита
Зачем там на ОУ птдя гистерезиса нарисована?
>kek leakage
Двачевать надо меньше, надо меньше двачевать
Теперь вопрос - могу ли я как на видео впаять напрямую в трансформатор в обход микросхем , чтоб получить на выходе не DC а нужный мне AC ?
Если да, будет ли выходной ампераж , вольтаж каким и прежде, но только с AC или изменятся характеристики?
Вот пример видео как парнишка из обычного адаптера делает адаптер на переменке
https://www.youtube.com/watch?v=AnowEUtkUws
там есть RC цепь параллельно силовой обмотке, проверяй ее. Если норм, проверяй транс на межвитковые и что выдает 494
>>412764
Зачем мне это дорогое оборудование ?
У меня был адаптер который стоил 300 рублей и он сгорел. Сейчас таких не найти.
Мне нужно всего лишь простой адаптор дающий постоянный ток output : 9V 1300mA AC и вопрос был , могу ли я перепаять обычный любой блок питания с подходящими параметрами как на видео . Просто миновать схему и сразу в трансформатор
>постоянный ток
>АС
Хватайте наркомана!!!
>9V 1300mA AC
Что за устройство? Показывай шильдик сгоревшего блока питания.
Чё сразу наркомана. Может у него питальник антиграва полетел, 9v AC CC типичные выходные параметры
Но он говорит о источнике постоянного тока и в параметрах заявляет переменный. Не смущает?
Ток на стороне первички не превышен? У тебя 95% что защита по току на стороне первички срабатывает. Глянь цифровым осциллом что на выводе шима, куда приходит сигнал с шунта. Проверь шунт, не повышено ли сопротивление? А так, неиллюзорные шансы, что ты нарвался на межвитковое в первичке транса.
>>412770
>>412819
НУ спутал я с бодуна. Звиняйте . Вот именно такой выход нужен
Пробовал китайский Xl4016 - сгорел и больше желания собирать из китайщины нету.
Эх, анон, где ж ты раньше был. Я таких блоков целый пакет недавно выбросил.
Рейтаните йобу для запитки Ардуин маленькой домашней лабы https://www.platan.ru/cgi-bin/qwery.pl/id=2012072796 ?
И, вообще, поясните, ЧТО пихают в лабораторные блоки питания, что они стоят по 400-500к?
Стоимость R&D, производства и прочее. Это ж не товар который миллионами продается, что позволяет цену приемлемой делать.
>>448637
Пока тут дождешься советов, постареть можно. Купил вот такой. И ебись все конем.
Вчерашнего дня получил коробку с БП. Цепкими лапками жадно разорвал скотч и достал сокровище. Внутре ТОР - мое почтение. Шаг регулировки 0.001В. Поддержание постоянного тока/напряжения. Охуенская весч в общем.
>для запитки Ардуин
Мог бы взять что-нибудь из изделий ruideng'а, а не этот оверпрайс. Ящитаю.
Падение на диоде допустим 0.6в вне зависимости от тока через него
Нужно входное напряжение поделить на выходное, это получится время(коэффициентом) через которое будет течь ток через диод?
Или нужно выходное напряжение поделить на входное?
Чтобы потом умножить полученный коэффициент на ток(опять непонятно на входной или выходной...) и на падение на диоде и получить потери?
Или вообще не так считается?
>Мог бы взят
Йобанные двощеры, сглазили мой Овончик!! Ехал СДЭКом хуй зна откуда. Получил. Проверил. Работает.
Вчера увез в родные ебеня. С мороза, распаковал и оставил на ночь греться. С утра включаю, а он не работает. Блядь.
Азазаза, страдай. Сейчас мы тебе ещё и ардуины сглазим. Подключайтесь к психической атаке, анончики.
3,3 крайне не желательно.
Хуй вам! Я потеребил анальные губы разъемы внутре и он заработал! Азазаза! Охуел с факта, что в БП стоимостью с годовую зарплату двачера, стоит китайская подъебка на stm32f103 - GD32F103
Компьютерный блок питания можно переделать. И это не сильно сложно, инструкций полно. Но мне даже страшно представить насколько неоптимальным будет такое решение.
Для этой цели лучше выбрать что-нибудь более подходящее. Например адаптер от телефона\роутера\... на крайняк выдрать плату блока питания из монитора или двд-плеера какого-нибудь.
Конечно, хоть на 10 А.
Берешь с питания процессора ШИМ-контроллер, дроссель из обвязки, конденсаторы и полевики, изучаешь даташит, рисуешь схему/делаешь плату или тупо выпиливаешь кусок материнки, подключаешь его к 12 В от компьютерного БП или подходящей по току зарядки, настраиваешь ОС, хуяк-пиздык, и стабилизатор готов.
Правда, любой компонент может быть неисправен, особенно конденсаторы и сам контроллер, поэтому готовься к приключениям.
В даташите (https://www.electronshik.ru/pdf/s/SCM1703A.pdf) приведено две схемы (Typical Application Circuit и Application Circuit) и на обоих нет ни значений элементов объвязки, ни формул их расчета.
>Для чего здесь нужен параллельно подключенный кондёр?
Для форсированной разрядки перехода Э-Б,
Нихромовые\фихралевые нагреватели?
>Что анон скажет про пикрил?
В этом треде "Источников питания", тебе не ответят. Тута больше про схимнотехнику пиздят.
Почему бы не купить нормальный бп в эльфе или у другого дистрибутора?
Это конечно же полное говно говна говна. Я не могу сказать что стоит оно при этом как-то особо дёшево.
Нормальных дешево не бывает, если только не Б.У.
А так как тут все нищеброды - то вот и нормальных и нет.
Ну давай не дешевых. Какие модели искать БУ? Список давай, заебал
>А так как тут все нищеброды
Анон выше тут за 14к взял. Или это тоже нищебродский варик и меньше чем с 200к в лабораторный БП не соваться?
Смотря что считать нормальным. У меня дома korad ka3005d, на работе б5-71-1про, оба напряжение держат в пределах погрешности, ток стабилизируют, управляются адекватно, не греются и не горят.
>Мне им только хуйню на ардуине и всякие штуки вроде вентиляторов питать
Бери и не еби голову.
Внутри, скорее всего, полумост на 494 + мк.
>б5-71-1 про
Фото разобранного есть? Интересно, что там питерцы наваяли.
Вангую цельнотянутые военные разработки.
я бы тоже посмотрел
Есть БП от синта электроника Эм-04 (схему прилагаю). Проблема в том что он выдаёт по верхнему порогу большинства микрух и пульсирует ебать.
Так вот, можно ли переделать его под биполярные +14в/-14в c регулировкой, чтоб понизить до 10в скажем или стабильные +12в/-12в? Можно ли всё провернуть на родной плате?
Буду рад схемам и ссылкам.
В нуботред, животное!
стабилитроны на 12-вольтовые замени и всего делов
Хех. Быстрофикс от аутиста при условии что остальные детали живые. А пульсация? Аудиоциркут у анона, же.
>>454291
Рекап это классика, но нужно минимум дублировать количество фильтрующих ёмкости. С5 и С6
>>454286
Загугли "bipolar synth psu" добавляя "7812/7912" или "LM317/337" там может и развод платы будет. Стабильный блок на нормальной элементной базе. Правда там для еврораков пилят, но не велика разница.
А местные ебланы ничего полезного не скажут.
Только оптика с отдельным гальванически развязанным питанием и защитой от сквозного тока. Только хардкор!
Если серьёзно - то ТГР для двухтактных топологий огонь, особенно с какими-нибудь ТЛ494, которые могут ёбнуть сразу два импульса на оба плеча и сжечь ключи.
>Только оптика
Пасиб, нинад. Оптика хуево работает на >80 kHz. Шейпить годную импульсоту по фронтах для силовых - извращенничество. И вообще хуйня походу для развода сварщиков.
То шо в 2тактных ТГРота агонь - эт детям известно
>которые могут ёбнуть сразу два импульса
Ты лучче рассказывай фантастическую байку, как с выхлопа ТГРа снять одновременно два импульса в противоположных фазах после выпрямителей, хехе. Вот жеж где магия-то!
>>455392
Зависит от реализации, но обычно все импульсное дико срет гармониками. Фильтр да, желателен.
> Оптика хуево работает на >80 kHz
Кто тебе такое сказал?
фашисты делали драйвера на 6n137 + стабилитроны для UVLO и пара транзисторов для буфера. Бюджетно, но занимает место. tpd 50ns typ, искажение длины импульса несколько нс. Но тут ещё вопрос, какой у тебя будет du/dt и di/dt
>>455393
>Ты лучче
Ты лучче включи мозг и перечитай написанное мной. Как раз ТГР огонь для херовых контроллеров, ибо тгр защищает от сквозняка, а оптика - зависит от драйвера.
Так-то, в общем, соглашусь.
>Кто тебе такое сказал?
Если в закромах случайно не затеряется говно кетайского фырчайлд, то до 100 нс выдает почти стабильно с лихвой. И изоляция будет по даташиту.
>Ты лучче
Ты свой псто читал, да? Внимательно, да?
Гармоники от частоты переключений? По даташиту у стаба 100кГц, это меня не должно затронуть.
Не, тьфу ты, переходные процессы и звон. Лечится LC-фильтрами.
>Внимательно, да?
Я - да, а ты - нет. Перечитай ещё раз, на этот раз внимательно. Обращай внимание на пунктуацию. Т.е. - на запятые. Это очень важно.
Про баги ТЛ494, когда она даёт два синфазных сигнала - известно всем, ну, кроме экспертов, вроде тебя. ТГР позволяют с этим бороться. Поэтому ТГР для говно-контроллеров, вроде тл494, которые без УВЛО и-или супервизора по своему питанию - огонь.
>и звон. Лечится LC-фильтрами.
ЭКсперд ты наш, "звон" и переходные процессы на диодах-ключах не лечатся ЛЦ-фильтрами, а лечатся РЦ-цепочками, где идёт диссипации энергии из паразитных индуктивностей в тепло.
>>455402
Так что же ставить и на какую частоту среза? Если готовую рабочую схему подкинете, будет совсем круто.
Давай для начала сюда схему или ещё что по твоему узкополосного усилителя и бак-конвертера с номиналами
>ТЛ494
Кек. Шиз, успакойся. Тебе в нуфаг треде еще недавно обоссали, а ты решил сюда переползти и продолжать нести ахинею в массы.
>Кек
О, да у нас тут наглядный пример эффекта даннинга-кругера.
Для стабильной работы ТЛ494-ки нужен внешний супервизор по питанию (потому что у неё внутри его нет, см отличие от тл594) и она таки может при некоторых условиях одновременно поднимать два парафазных (смыслу) выхода и палить ключи. Пример: http://analogtrx.com/SMF/index.php?topic=433.msg20113#msg20113
Если бы у тебя был реальный опыт работы, особенно с мощными высоковольтными БП (где пиздец приходит куда быстрее), или нормальный интеллект (не ниже среднего) то о такой проблеме с ней ты бы знал или мог догадаться. Но увы, ты просто долбоёб.
Репортите эту клоунессу, пока весь тред не засрала. >>455419
>>455507
Схемы усилителя нет. Да и не думаю, что она важна.
Схема цепи питания: импульсный блок на 20v [брендовая зарядка от ноута или минвел]; потом LM2596 по данной схеме пик.1 до 15.
Мои действия: ставлю фильтр пик.2 после ИБП с частотой среза равной максимальной частоте усилителя, [?? ставлю еще один после LM2596 ??]. В теории возможен еще один преобразователь на другое напряжение в параллель этому на 15. Тогда первый LC-фильтр у каждого свой? Чтобы они не насрали "назад".
Мог бы поочерёдно замыкать разные контакты на корпус, но всё же решил посоветоваться со здешними знатоками, глядишь что-нибудь новое узнаю не только о себе, надеюсь.
Фотку БП в сборе забыл. Ну разве не красота?
>Мог бы поочерёдно замыкать разные контакты на корпус
Нинада!!! Это скорее всего какой-нибудь SMBus для обмена телеметрией с материнкой. У меня Delta 700Вт, тоже имеет подобный разъем разъем. При подключении к гражданской материнке, стартует но спустя несколько секунд тушит все и останавливается.
>для обмена телеметрией
Вот тоже подумал о таком. Какой-нибудь контроль температуры или что-нибудь в таком духе.
>>457766
Микрух тут минимум. Три LM324M, одна LM393N и H35AD. По крайней мере, из того, что видно среди радиаторов и трансов.
Не факт, что это smbus. Вот две тонкие дорожки слева на моём первом пике через стабилитроны (скорее всего) идут на какие-то ноги LM324M. Но отследить точно не могу, очень неудобно. Может, есть какие-то стандарты этих блоков питания, распиновки, явки, пароли? Я искал - найти не смог. Может, что-то делаю неправильно.
Какая-то хуйня безродная.
>чтоб не подключаться к комповскому
А он тебе все напряжения нужные выдаст?
Из того, что вижу - 12 и 5 есть. Ну и дежурка скорее всего. И все.
Не могу понять, кстати, нахуя дополнительные сборки диодные стоят прямо на выходе... И для их компенсации трёх проводное подключение к нагрузке (опять же, вроде, вангую по фото).
Вон у тебя там слева на первом пике две тонких дорожки идут на выходной разъём. Там смотри.
Вообще, модель бп лучше напиши.
>модель бп
SH-3202-P. Гугл только ссылки на барахолки выдаёт.
>А он тебе все напряжения нужные выдаст?
Самые ходовые как раз. Ну а вообще никто не запрещает повесить конвертеры.
>идут на какие-то ноги LM324M
Тады хуй его знает, что это у тебя. В моем стоит STM7 с кучей обвязки и отдельный кабель с разъемом пиздует от него. Навряд ты найдешь что-то про серверные БП, проприетарщина еще та.
>SH-3202-P
Ну с
>хуйня безродная.
не ошибся.
>Ну а вообще никто не запрещает повесить конвертеры.
Мда. Но пердолься как хочешь, не мне осуждать.
Напряжение относительно земли центральный полигон замерь на этих двух точках.
Возможно, тут и не будет принципа аля atx pw_on,pw_ok т.к. неизвестно от чего бп.
Тогда фотографирую плату полностью (шоб в кадр влезла) сверху и снизу.
Короч, нехуй её жалеть, разобрал полностью.
Ну, дежурки тут нету. Шим питается от сети + самоподпитка от дрочеля ккм-а.
Хочешь сказать, что БП должен стартовать сразу при подключении к сети? Неужели пациент мёртв?
Какой-то он у тебя НЕОЧЕ серверный. Мой посолиднее напичкан
То что хотел сказать, сказано кличко.jpg.
Здесь не много навангуешь по фото и не имея блок на руках.
Могу лишь дать направление.
Первое - видишь две оптопары с выходом в горячую часть? Одна - оос, а вот вторая - скорее всего аля fault protection. Учитывая, что комбо-шим fan4803 - скорее всего реализовано тупо через коммутацию ее питания (но управляется это все со вторичной стороны).
Второе - нет дежурки. Но как реализовано питание оу и прочего говна на вторичной стороне? Тут я больше склоняюсь, что питание реализовано через внешний источник. Т.е. оттуда, куда вставляется этот блок на этот оушнокомпораторный супервизор/оос и подается. Но это можно проверить, только начав вызванивать питания операционников (по фото видно дорогу, которая походу (не видно из за корпуса оу) идет от выходного разъема через диод на 4 ногу оу).
И уже от этого отталкиваться (ну т.е. не померив и не разобравшись как оно должно работать - не делать скоропостижных выводов и тупых действий).
>Можно
Да. Но это был просто иллюстрирующий пример fault protection через коммутацию питания шима на горячей стороне, супервизором с холодной.
Всё ж лучше, чем ничего. Повглядываюсь, вдруг озарение придёт.
Есть смысл брать серверник, чтобы из него сделать мощный лабораторник? Или ебли много, а экономии мало?
Вполне. Хотя наклейка на блоке питания и отсутствие схем говорит об обратном.
>Сколько ж у него напряжений?
Как в комповом. Обычный АТХ разъем. И дополнительный SMBus
>Хорошо сделан, ремонтопригодно?
Эти панельки - следы попытки ремонта какого-то "радиолюбителя"
БП до меня не вскрывался. По крайней мере, радиолюбителями в кавычках. Винты были под наклейкой, которую нельзя незаметно переклеить.
Я не так много здесь сижу, чтобы различать зелень. Только про шизика немного осведомлён.
>БП до меня не вскрывался
В промышленном оборудовании панельки это лишнее, во-первых это плохо на надёжность влияет, а во-вторых для уже налаженных конструкций они лишние - зачем тратить бабло на панельки и прочее?
Максимум для разных ПЗУ ставили, а у тебя ШИМ контроллер в панельке. Да и упрвляющая плата в панельке. Я разбирал много разных БП, в том числе серверных, телеком и прочего - панелек под ШИМ не видел.
>>458121
>Я не так много здесь сижу, чтобы различать зелень.
Тут на борде есть яркие примеры эффекта Даннинга-Кругера. У них плохая теор. подготовка, отсутствует должный опыт, посты - часто бесполезные высеры без аргументов.
>Только про шизика немного осведомлён
Так это и есть, скорее всего, он, только в моменты принятия таблеток просветления.
Планирую собрать это: https://www.youtube.com/watch?v=qQm6zg14bQY[РАСКРЫТЬ]
Какой снаббер поставить и как его рассчитать? Нужно снимать около 150 ватт.
Ты ахуел чтоли, червь-пидор?
Трэд из пепла восстанавливаю!
>Трэд из пепла восстанавливаю
Ты просто зря тратишь ресурс треда.
Выброс на первичке обратнохода связан с полной индуктивностью дросселя или с индуктивностью рассеяния?
>Мощность 150 ватт
А причем тут кор?
>Стоит ли на нем мотать транс?
Там 2500нмс, вроде. Зазор через прокладки. Их, естественно, уберешь.
>стоит
Хочешь мотай, хочешь не мотай.
>Какие подводные?
Отсутствуют.
Я тебя еще раз спрашиваю,
>А причем тут кор?
а?
>С одного
с него хоть 5 киловатт снимай. Проблема только в том, что столько меди в окно не влезет и тупо упрешься в температуру обмотки.
Ради интереса порылся, нашел 20х16. У него окно чуть больше 550 квадратов. Еще где-то целые тдкс-ы были, так что можно универсальную по посадочным пп "лепить".
Не придется покупать кольца, либо переводить эпкосовские etd49. И мотать попроще чем тороиды. Разве что оправку сделать.
А вариантов без перемотки не предвидится? Ну там типа трансформаторы от ATX блоков питания?
>мощность зависит от количества витков
Шиз, так это ты написал.
>>466928
Так ты уже решил же на пк мотать?
>атх
Ну можно взять от полумостовых и «перевернуть» . Только ты на выходе получишь вольт 100-120 однополярного. Как вариант т.к. «первичка» мотается разделено - можно ее поделить и сделать двуполяр. Но опять же 60 вольт в плечо. Еще как вариант - «перевертыш-автротрансформатро» 5 типа первичка, 12в - «вторичка» , но нет развязки + плюс надо прикинуть насколько завысить частоту (опираться от того, бп, нигде стоял трансформатор), чтобы не привысить индукцию. И выше 15-20в в плечо не подучишь все равно.
>Как вариант т.к. «первичка» мотается разделено - можно ее поделить и сделать двуполяр. Но опять же 60 вольт в плечо.
То есть я могу взять ДВА одинаковых трансформатора, правильно их соединить, и получить на выходе двуполярное 30в. Так?
>траленг тупостью
Серьезно?
>я могу взять
Бери.
>соединить
Соединяй.
>получить
Получай.
>Так?
Кат?
Эй-эй, охлади трахание. Картинку нарисовал как это приерно можно реализовать, всего надо косу на трансформаторах разделить. Взлетит?
Решил запилить себе линейный блок питания с околонулевыми пульсациями для отслеживания всяких процессов в схемах на ослике с минимальным шумом самого источника питания.
Импульсный ЛБП уже есть (RD6006), но он довольно сильно шумит, до 150-200мВ в пике. Цифровые схемы-то работают, но осциллограммы полны говна, некрасиво.
Посмотрел я, значится, на цены приличных готовых лабораторников, потом на цены отдельно трансформаторов и загрустил.
Потом вдруг наткнулся на Авито на кучу объявлений бесперебойникоу за копейки и подумал - а нельзя ли проспособить блок питания оттуда для моих нужд?
Я погугли на эту тему, кто-то пишет, что всё заебись, а кто-то перематывает обмотки, иначе сильно греется.
У кого-нибудь был подобный опыт? С виду трансы довольно большие, тяжелые, думаю хотя бы ватт сто выжать из транса с бесперебойника на 500ВА.
На КПД поебать, даже вентилятор для его обдува могу поставить.
> Я погугли на эту тему, кто-то пишет, что всё заебись, а кто-то перематывает обмотки, иначе сильно греется.
Греться они могут если сделаны в притык как трансформаторы в тех же микроволновках.
> У кого-нибудь был подобный опыт? С виду трансы довольно большие, тяжелые, думаю хотя бы ватт сто выжать из транса с бесперебойника на 500ВА.
> На КПД поебать, даже вентилятор для его обдува могу поставить.
Я делал себе простой линейный блок питания на LM317 с плавным и ступенчатым переключением выходного напряжения. Схема там довольно простая. Но так как трансформатор выдает одно и то же напряжение то при установке низких значений требуемого даже при малой нагрузке микра нехило греется.
Ты можешь пойти таким же путем, только либо перемотать вторички готового транса (хоть из того же бесперебойника), либо заказать где-то изготовление нужного чтобы получилось несколько обмоток с выходным напряжением с шагом в несколько вольт. И далее уже как вторички транса, так и резисторы установки выходного напряжения коммутируются одновременно одним галетным переключателем. Это резко повышает КПД ибо не нужно гасить много лишнего напряжения. LM317 допускает ток нагрузки до 1,5А, есть и более сильноточный вариант, только не помню уже как он называется.
> несколько обмоток с выходным напряжением с шагом в несколько вольт
Точнее несколько низковольтных отдельных обмоток либо одна с отводами, как например тут: https://usamodelkina.ru/14958-prostoj-laboratornyj-blok-pitanija-na-mikrosheme-kr142en12-lm317.html
Уточнил.
Там некоторые из них бывают с вторичными (вернее, это первичные) обмотками с центральным отводом, а то и с несколькими, так что, думаю, это реализовать не проблема.
Меня интересует сам режим работы трансформатора. Я просто в них ничего не понимаю, но знаю, что там ещё и само железо роль играет. Люди пишут, что эти трансы даже на холостом ходу имеют довольно большой ток и греются, мол, для постоянного включения не пригодны даже на низкой мощности. Хотя у кого-то всё норм.
Хуй знает, кому верить.
А перематывать ничего не хотелось бы.
У некоторых из них вообще магнитопровод заварен, его тупо не разберёшь.
Посоны, недавно вот решил обмазаться разработкой своих модулей для умного дома, но терзает меня один момент.
Модули эти должны быть постоянно подключены к сети, и тут исключительно важна надёжность.
Есть ли какие-нибудь best practices для подобных источников питания? Ну кроме того, что покупать детали нужно в проверенных местах.
Мощность иточника требуется небольшая, на пару релюшек да STM-ку, думаю, 1-2 ватта, не больше. Но нужно сделать так, что в случае, отказа у меня не сгорела квартира к хуям. Быстродействующий предохранитель малого номинала это ведь не панацея.
Запаивать каждую махарайку в герметичный металлический корпус тоже не вариант, нужна относительная компактность.
> Люди пишут, что эти трансы даже на холостом ходу имеют довольно большой ток и греются, мол, для постоянного включения не пригодны даже на низкой мощности. Хотя у кого-то всё норм.
> Хуй знает, кому верить.
Греются так как изготовлены с экономией металла. Годные трансформаторы такой мощности будут куда поболее по размеру и куда дороже в производстве. Ну и УПСы делают разные производители, у именитых должно быть все получше.
У меня есть вот транс ТС 180-2 (180Вт нагрузки максимум) от лампового телевизора. Так он по размеру больше чем в китайском УПСе с большей заявленной мощностью. И потребление на холостом ходу у него 5,6Вт всего.
>>482513
Сварной шов аккуратно пропиливается болгаркой и трансформатор можно разобрать. И далее уже магнитопровод только клеить, дома так аккуратно как на заводе даже с аргоном вряд-ли заваришь.
Что можете сказать про готовые модули пикрелейтед?
Вроде довольно компактные и немного успокаивает наличие хоть какого-того корпуса - есть надежда, что если что-то внутри и ебанёт, то тихонько сгорит и затухнет без доступа воздуха.
>best practices
У нас тут приличное общество и всяким обоссаным рунглише-дебилам не помогаем.
Так что, твоя ЛУЧШАЯ ПРАКТИКА - сосать дик.
Недебил, знаешь лучший аналог в русском для этого термина?
>решения
>прямая калька слова solutions которой от силы лет 10
>русское
"Правильный подход" всегда говорили, но у айтишников вечно проблемы с русским языком, слишком много читают английские термины.
Если тебе их не продавать серийно, а поставить себе-друзьям-знакомым, то просто используй старые фирменные зарядки для сотовых - самсунг, эппл, нокия етц. Они прошли все испытания и сертификации - реальные, потому что в случае проблем производителя засудят - и были годами непрерывно включены в сеть, наверное, у сотен миллионов человек суммарно.
Если нужна высокая надежность, то делай блоки питания на обычных 50Гц трансформаторах, защитив их от КЗ и превышения напряжения варисторами. И заодно бы хорошо поставить на обмотки таких трансов хотя-бы по одному термопредохранителю. Причем для защиты от КЗ же предохранители брать подлиннее - больший разрывной промежуток воздушный при срабатывании получается. Ну и трансформаторы, понятное дело, использовать не самые дешевые, чтоб они не грелись дико даже без нагрузки.
Любой импульсный источник питания будет иметь меньшую надежность из-за большей сложности и большего количества компонентов.
>>482570
Двачую, годный вариант.
Интересная идея, спасибо.
>>482573
А вот есть ли все эти рекомендации в виде единого документа или книги, чтоб сразу со всеми нужными параметрами? Ну типа "изоляция трансформатора должна выдерживать не менее 5кВ, промежутки между дорожками должны быть не менее 4мм" и т.д.?
Switching Power Supplies A to Z
Sanjaya Maniktala
но это в целом по импульсным блокам питания.
Погляжу, спасибо.
А в целом по безопасности электроники что-нибудь есть?
>взял с авито, воткнул в 220 не прозвонив обмотки
Ебанутый экономщик... Земля тебе проводочком 0,25.
КАК можно ЭКОНОМИТЬ и в то же время пихать в розетку без нихуя? У тебя лампочки или маня-метра нет чтоле?
Охуенная экономия выщла. Здоровая сука.
>На авито одни барыги
А тебе не похуй? Всяко дешевле чем в чипидейле.
>на али
Надо покупать сердечник и мотать под собственные задачи.
Цель: хочу собрать блок питания «Лабораторник комнатный».
Имею: трансформатор безымянный на Ш образном магнитопроводе. Из тех параметров, что смог снять: первичная обмотка 150 Ом; вторичная — 1 Ом; напряжение на вторичной без нагрузки — 12В. Может ещё что-то как-то можно померить дешёвым мультиметром? Очень примерные габариты Д/Ш/В — 35/25/4мм (корпус-оболочка обеих катушек без учёта магнитопровода) и 60/50/27мм (магнитопровод).
Я думал дальше по гайверу делать, а именно применить DC-DC преобразователи, но для начала ж нужно выпрямить выходной со вторички, так? И вот, собственно, что из такого трансформатора можно выжать, и какие детали с какими номиналами закупить для построение выпрямителя?
>Я думал дальше по гайверу делать, а именно применить DC-DC преобразователи
Лишнее. Хватит LM317 или подобного. Потому что проще и дешевле, не будет дополнительных пульсаций от импульсных преобразователей. То что будет греться, так ничего страшного, в крайнем случае к кулеру от компа можно прикрутить.
>хочу собрать блок питания «Лабораторник комнатный»
DPS8005/DPS5005 но последний не сильно дешевле + atx бп на 494 можно и на другом говне, но это самое простое под переделку лишнее отпаять, транс перемотать можно тем же проводом
Ну это какой-то жир! Мне такие мощностя не нужны… да и ценник уж оч-чень высокий для моих бюджетов
>>505029
А вот это даже любопытней; в стольких местах могу обосраться, что прям руки зачесались!
Только вот как же быть с выпрямлением, обвязкой и номиналами?!
Как всё это по-правильному рассчитать-то всё?? Обосраться, всё-таки, не самоцель, хочется сколько-нибудь работающий девайс.
>Только вот как же быть с выпрямлением
Диодный мост и конденсатор.
Необходимую емкость можно посчитать из требуемого уровня пульсаций. Без конденсатора на выходе диодного моста будет циклоида с частотой 100 Гц. Амплитуда этой циклоиды будет равна амплитуде синусоиды на выходе трансформатора минус падение на диодах, то есть в твоем случае где-то около 14 В. Для пульсаций приближенно можно считать что конденсатор в начале заряжается до амплитудного значения, а потом в течении периода колебаний (10 мс) разряжается на резистивную нагрузку (посчитать из потребляемого тока). Как разряжается конденсатор (по экспоненте) на резистор сам попробую найти.
>а именно применить DC-DC
Мы вставили тебе блок в питания в блок питания, чтобы ты мог запитывать свои махарайки, пока запитываешь свои махарайки. Даю идею: соединяешь последовательно три БП - один ограничивает ток, второй - напряжение, а третий все это питает.
>гайвер
О, времена
1000 мкФ на 1 ампер выходного тока. Вот и весь расчёт конденсатора. И мост по типу KBU06, и будет тебе счастье.
> >гайвер
> О, времена
Что не так, с чего такой триггер на гайвера?! Норм же популяризовал паяльно-электронскую тему?
>Что не так, с чего такой триггер на гайвера?! Норм же популяризовал паяльно-электронскую тему?
1. Двачерская дедовщина - ебись, пидор, методом тыка, жри тараканов в институтской общаге, как я ебался. Ишь ты сука мануалы удобные ему.
2. Двачерская ненависть-зависть к успешным. Чувак стал звездой, да не пидорского тиктока, а юниорской инженерной среды. Кучу годноты напилил, да ещё и денег с этого имеет.
3. Специфическая СНГшная ненависть к популяризаторству скилла. Чем больше людей вокруг умеют в паяние-электронику - тем меньше мои шансы найти себе сытное местечко.
Короче, не обращай внимания, это звериное. Гайвера хейтят за то, что он не стал Даней Милохиным, а ведь мог бы.
> 3. Специфическая СНГшная ненависть к популяризаторству скилла. Чем больше людей вокруг умеют в паяние-электронику - тем меньше мои шансы найти себе сытное местечко.
Так поди немногие кто смотрит Гайвера смогут позанимать места всяких ремонтников и радиоинженеров. Собрать колонку которая будет подключаться по блютузу к телефону это совсем не то же самое что продиагностировать неисправность на матплате ноута. Или я неправ?
LM317 вариант годный ввиду того что можно взять галетник, напаять к нему многооборотных резисторов и подключить все это дело к этой самой LM. И далее получить хоть 10-ток фиксированных выходных напряжений. Последние при этом можно будет легко установить как раз теми резисторами.
Единственный минус решения на ЛМке это совсем дохлый КПД если требуется выходное напряжение в пару вольт при, например, 20В входного на нее. Такая проблема решается трансформатором с большим количеством отводов на вторичке которые переключаются все тем же галетником что и установки выходного напряжения микросхемы.
А можно взять импульсник,и поставить после него линейник с хорошим psrr. И кпд хороший, и пульсаций почти нет.
Только обратную связь нужно сделать на сдвоенном переменнике, и выход импульсника приподнять на вольт-другой.
>>505959
Не совсем. Гайвер не делает образовательные видео. Они развлекательные. Это не плохо, но это надо понимать и различать. Его видео в общем случае не следует использовать как гайды. Это можно делать в двух случаях:
1) если ты нихуя не понимаешь и будешь делать только то же что и гайвер
2) если ты хорошо понимаешь какие подводные камни у того или иного решения от гайвера
На примере конкретного видео, я так понимаю речь про это https://www.youtube.com/watch?v=plJ0uUZJkVU
Справедливости ради, проблемы он упоминает, но не раскрывает сути. А именно:
1) Мощность. По даташиту конечно эта хуйня может выдать до 5А на всех напряжениях. Но если немного порыться в интернете, то быстро выяснится, что элементная база этого модуля с али хуево подходит для токов в 5А. Для каких нормально - зависит от охлаждения всего модуля, но 5 ампер в коробке его быстро поджарят, даже с отверстиями для "вентиляции"
2) Пульсации. Не дай бог ты додумаешься питать аналоговые схемы от этой хуйни. Источник проблем искать будешь очень долго. Пульсации в 100 мВ это очень хуевый лабник я тебе скажу. DC-DC вслед за импульсником тут особенно качественное решение потому что пульсации через DC-DC ходят как к себе домой, поэтому на выходе ты получишь пульсации уже от обоих БП!
3) Ограничение по току. Ну это просто топ кек. Итак, первое главное отличие этой штуки от лабораторника. Здесь нет режима CC. Только CV. По току здесь ограничение и очень хуевое. Собственно нижняя правая часть тупо сравнивает потребляемый ток с выставленным значением и вырбуает DC-DC если потребляемый превышает заданный. В результате с ограничением по току у тебя на выходе будет не постоянное напряжение, а меандр, причем его частота будет зависеть от номиналов и допусков компонентов модуля, а также тока и мощности нагрузки.
Резюмирую сказанное: да, этот лабораторный блок питания работает и подойдет для того для чего его делал гайвер, а именно для цифры, светодиодов, моторчиков и прочей ардуинщины. Но вот для РЧ усилителей, аналоговых схем, гальванического покрытия - это очень плохое решение
Вариант с диммером подойдет ?
И еще смогу ли я таким северный мост отреболить ?
>простой способ
Потребление до 10 А, на полную мощность подойдёт любой БП от компьютера, их как говна, 250-300 Вт часто бесплатно отдают. Для регулировки либо гуглишь переделку ATX БП лабораторник, либо ищешь транс 12 В 150 Вт - ОСМ 0,16 какой-нибудь - и ему в первичку, таки да, диммер.
>смогу ли я таким северный мост отреболить ?
Сможешь, но нужен нижний подогрев из галогенного прожектора.
>северный мост отреболить
Никак вы, блять, не научитесь. Уёбывай вкудахт картинки с отвалом постить, еблан.
Доброго времени суток.
Посоветуйте нюфагу схему, которая будет держать 1...5 А при напряжениях в 2.7...12 В в любых комбинациях. Будет использоваться для экспериментов в гальванике.
спасибо! ~^_^~
Забыл добавить, резистор 10k между 12v и UV не в обрыве, выпаянный показывает 10k
https://www.eetimes.com/power-tip-54-use-2-section-filter-for-low-noise-power-supply/
https://www.edn.com/simple-circuits-reduce-regulator-noise-floor/
>ибк кал
>пила 40млВ
>480кГц
>ибп Кал
Ёбнутый, ты, похоже, кал то не видал.
А это у тебя норма.
480 Гц же, ну ёбана. Откуда такая частота в импульснике вообще?
и 80 мВ с дополнительной банкой 10000 мкФ, без 200-300 мВ.
>и 80 мВ
А не, действительно 40.
80 с помешами прибора, ок.
>для отслеживания всяких процессов в схемах на ослике с минимальным шумом самого источника питания.
для конкретно этой цели имеет смысл использовать химический ИП. пульсаций ноль, можно перезаряжать по нужде.
Спасибо. Вот оно
https://www.chipdip.ru/product0/8001614829
Дешевле покупать готовое, потому что при покупке запчастей ты платишь розничные цены за детали + за доставку отдельных компонентов.
Покупка говно-блоков с АЛИ дешевле.
Но есть нюанс. Покупка готового это не так интересно и не так прокичавет твои навыки, твой мозг и вообше некошерно!
Поэтому если сильно надо - покупай готовое. Если есть интерес - пытайся делать. Копоши-переделывай БП от ноутов, от компов.
Подсказка: найди рядом металлоприёмку, туда регулярно относят разное барахло, включая компы, ноуты и т.п., там можно брать разные блоки питания и разную электронику задаром (условно) конечно).
Анон, привет!
Я ебанулся и хочу собрать маленький усилитель для настольных колонок 2*15 Вт.
С импульсным блоком питания, чтобы поместилось в небольшой корпус без килограммового транса.
Посоветуй, пожалуйста, схему импульсного бп, бегающего на высокой частоте.
> Звук
> Импульсный БП
Ну с хай-эндом попрощайся. Но ты все равно не услышишь разницы, анон
Вообще иерархия такая:
- нужнен крутой(причем скорее в плане понтов чем в реальности) звук - лампа
- для менее привередливых - усилитель лина, питание я бы брал все же трансформаторное, если уж импульсник - очень тщательно сглаживатьТ96М
- несли совсем похуй на звук - компутерный БП + TDA
> Но ты все равно не услышишь разницы, анон
Я это очень хорошо осознаю. У меня в универе соседняя группа занималась "воздействиями звука на психоэмоциональное состояние особи" и я в этом всем участвовал как техник по обработке сигналов.
> я бы брал все же трансформаторное
Ну, это лежащий на поверхности вариант и я уже собирал усилитель на ЛМ1875 с трансформатором. Думаю вот попробовать экзотику.
Экзотику в том смысле, что опыт и здравый смысл подсказывает, что, несмотря на гармоники в спектре шума импульсника, их можно сгладить до отсутствия значимого влияния в слышимом спектре. Но, типа, не комильфо.
Вот и решил спросить, может кто-то уже итт прошел набивание шишек с построением такого питания для усилителя.
Я на местной покупал ИБП на 5 кВт в 19" стойку (без аккумов, ес-но), но остальное всё на месте, за 1000р. Там солидное количество всего, от IGBT до диодов и кондёров.
У меня усилитель питается от импульсника с озона на 24 вольта и 20 ампер. Никаких посторонних шумов, полёт нормальный.
А вот такой ещё вопрос.
Ферриты для прямохода/пуш-пулла отличаются от ферритов для обратнохода по свойствам?
На торах обратноходы не мотают?
Итак. Для утех с ОУ, потребовался двухполярный БП. Нашел схемку несложную, но(!), ебучий трансформатор 2х18В, стоит под 5к. На Авите нашел сумрачный болгарский БП, Тес-21 за пол цены транса. Решаются сразу 2 проблемы, транс и нормальный корпус. Но решил сначала спросить у ананасов, может кто уже проходил поиски и есть чего получше?
Отбой. Зарылся в самую гущу авиты и попался божественный Tesla BS525, чуть дороже половины транса в ЧиД. Я не удержался..
Tesla это база. Всегда пригодится.
А для утех с ОУ мог готовый преобразователь на ±15 В купить, например.
>преобразователь на ±15 В купить
Если не рассматривать китайские dc-dc преобразователи с руАли и месячными сроками ожидания, то ценник на двухполярный преобразователь приближается к 2/3 ценника Теслы. Плюсом, питать ОУ хотелось бы не только ±15, а и более низкими двухполярными напругами.
Ну, с Теслой тебе реально повезло.
Я вот сейчас в своей загнивающей смотрю, и таких тут нет. Есть Statron'ы и Elektro Automatik всякие, за БП, подобный твоему, нужно от €150 отстегнуть.
Вот и думаю, не лучше ли Китаем обмазаться или из говна и палок собрать самому.
>не лучше ли Китаем обмазаться
У меня есть китайский Owon P4305, на огромном тороиде, но он и стоил около 200$. Импульсник можно наверное намного дешевле купить. В нашей б-гозабытой, наверное торгуют по принципу - продать чуть дороже чем выручить за медяху с транса, поэтому наверное дохуя объяв со всякими ТЕС-21/23 по 2500р
На работе стоит какой-то, для нетребовательных поделок - нормально. Тыкал в него осциллографом, шумы до 50мВ, то есть ОУ с входными сигналами на микровольты к нему лучше не подключать.
Понял.
В принципе, линейные стабилизаторы для питания аналога спасут отцов русской демократии.
Кто-то юзал подобное китайское изделие на пикрилейтед?
Хочу прикупить ячеек, да собрать блок для инвертора, но появились сомнения, а вдруг там в них песочек от дядюшки Ляо? Или всётке там йоба, и сможет реально потянуть высокий ток разрядки?
Лампота. Ща отмою, сдую пыль изнутре, заменю электролиты, покрашу крышку и поставлю на свой радиостолик.
