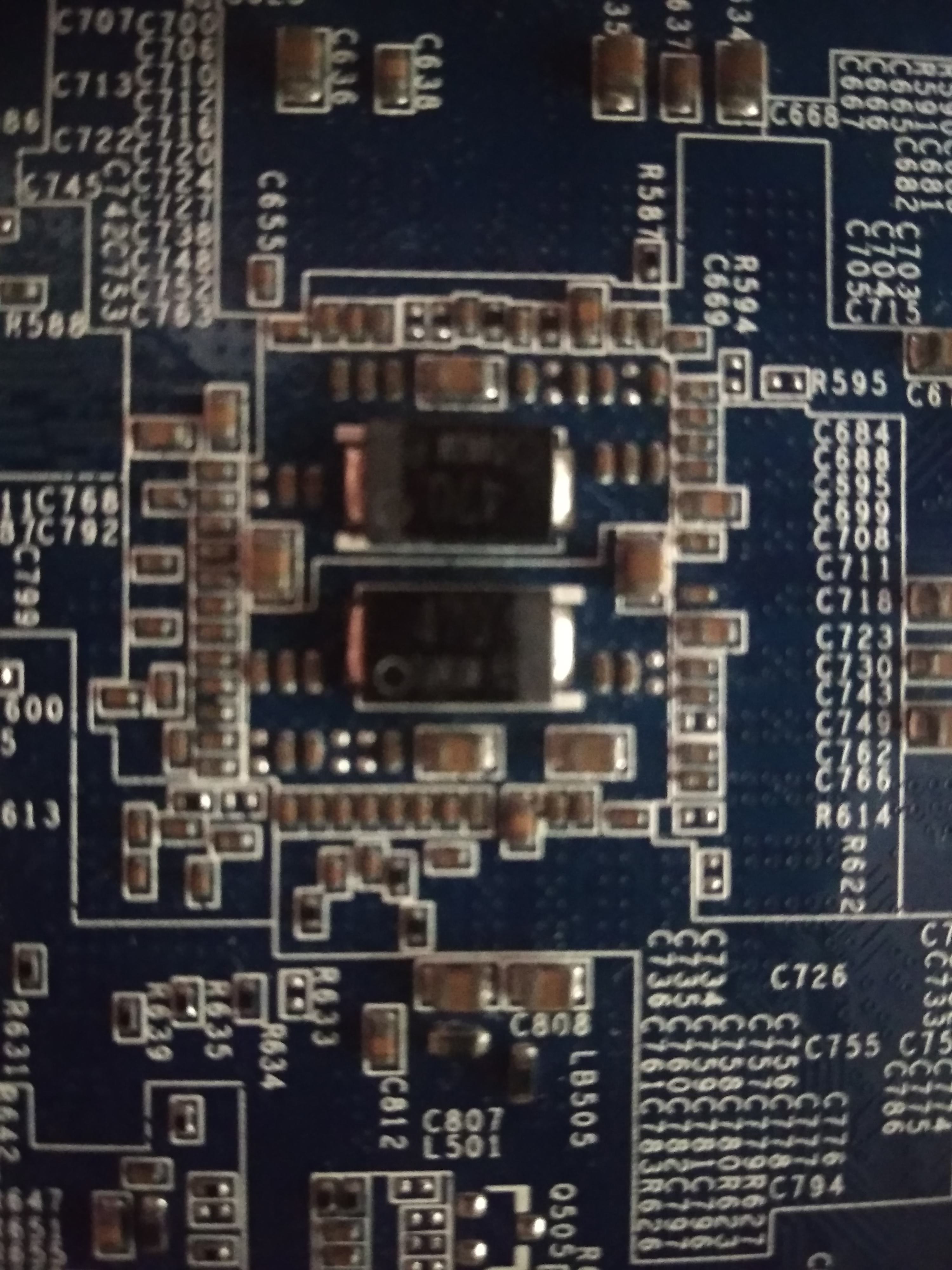

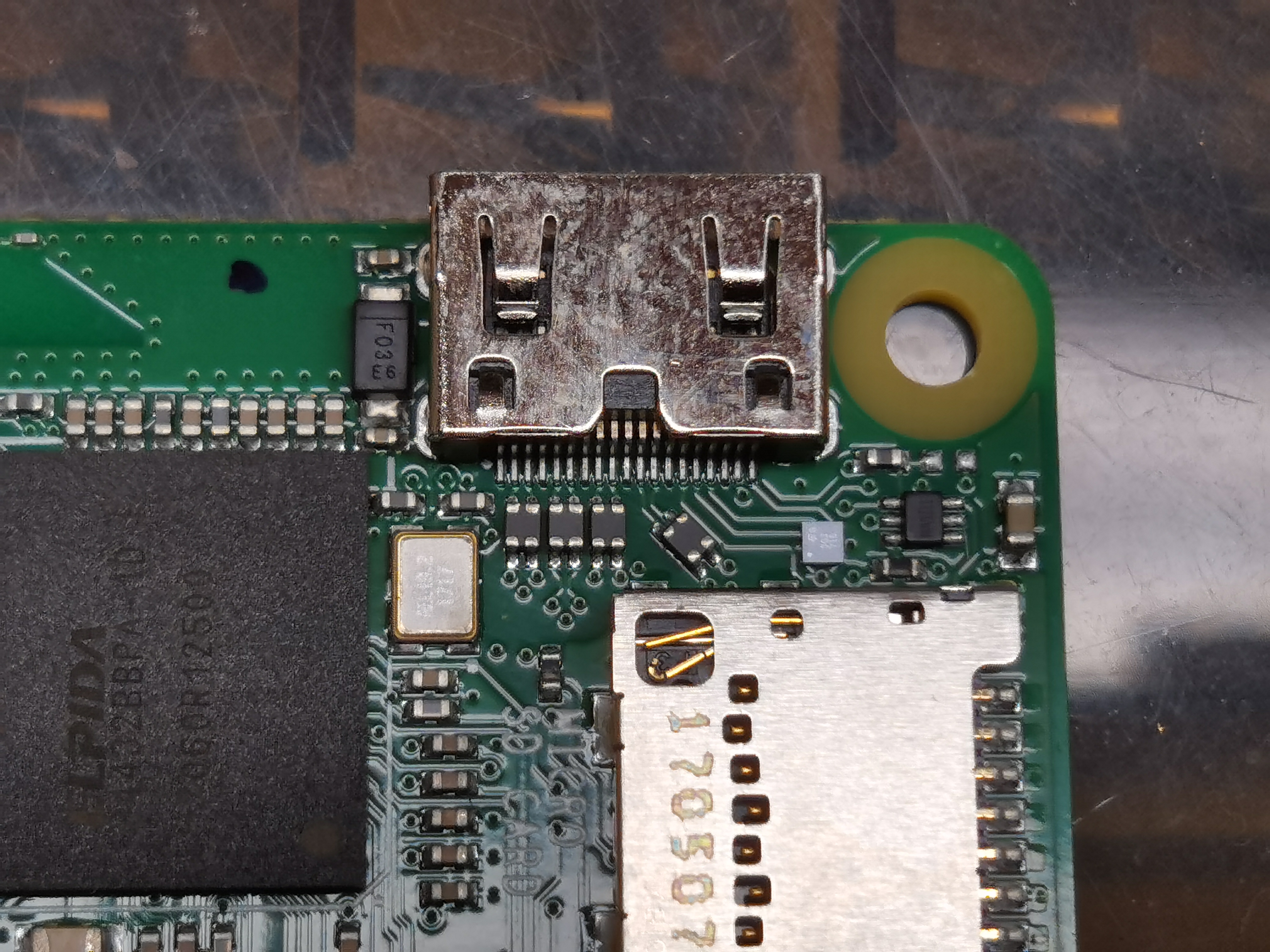

1й пик - что за 2 транзистора и 2 диода рядом?

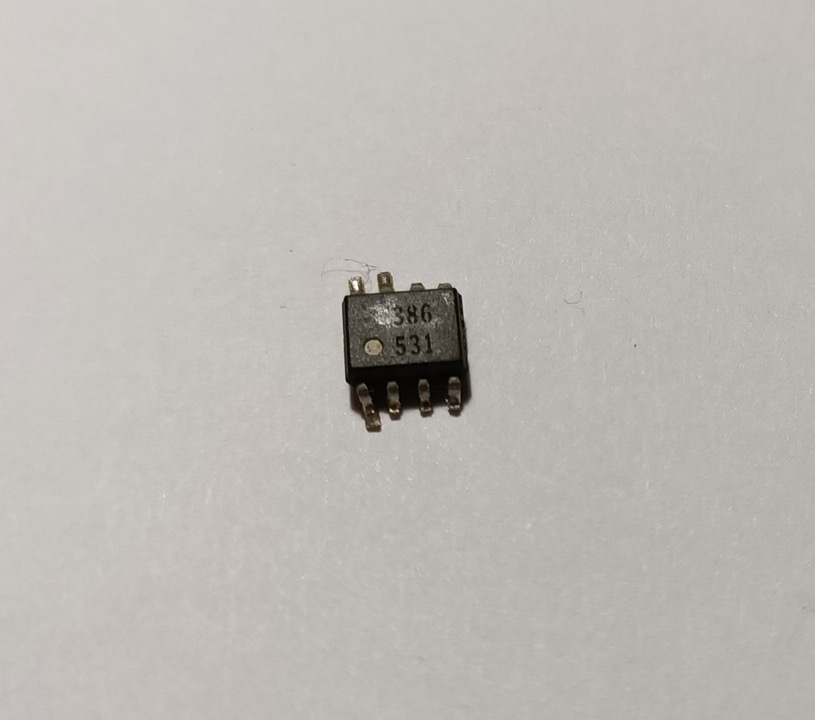

2й пик - что за микруха?
Анон, ты нереально богоподобен.
Выяснил, что второй пик - линейный стаб RT9161A, а первый пик - транзисторы 2444.

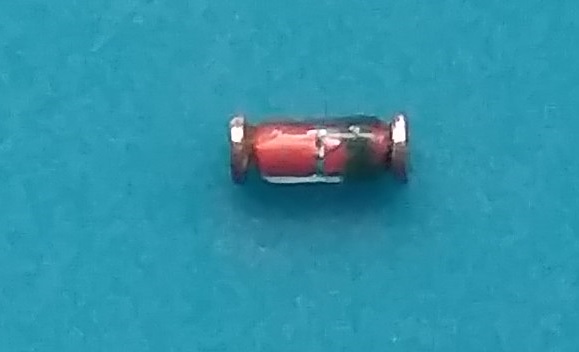

Но как опознать диоды с маркировкой штрихами?

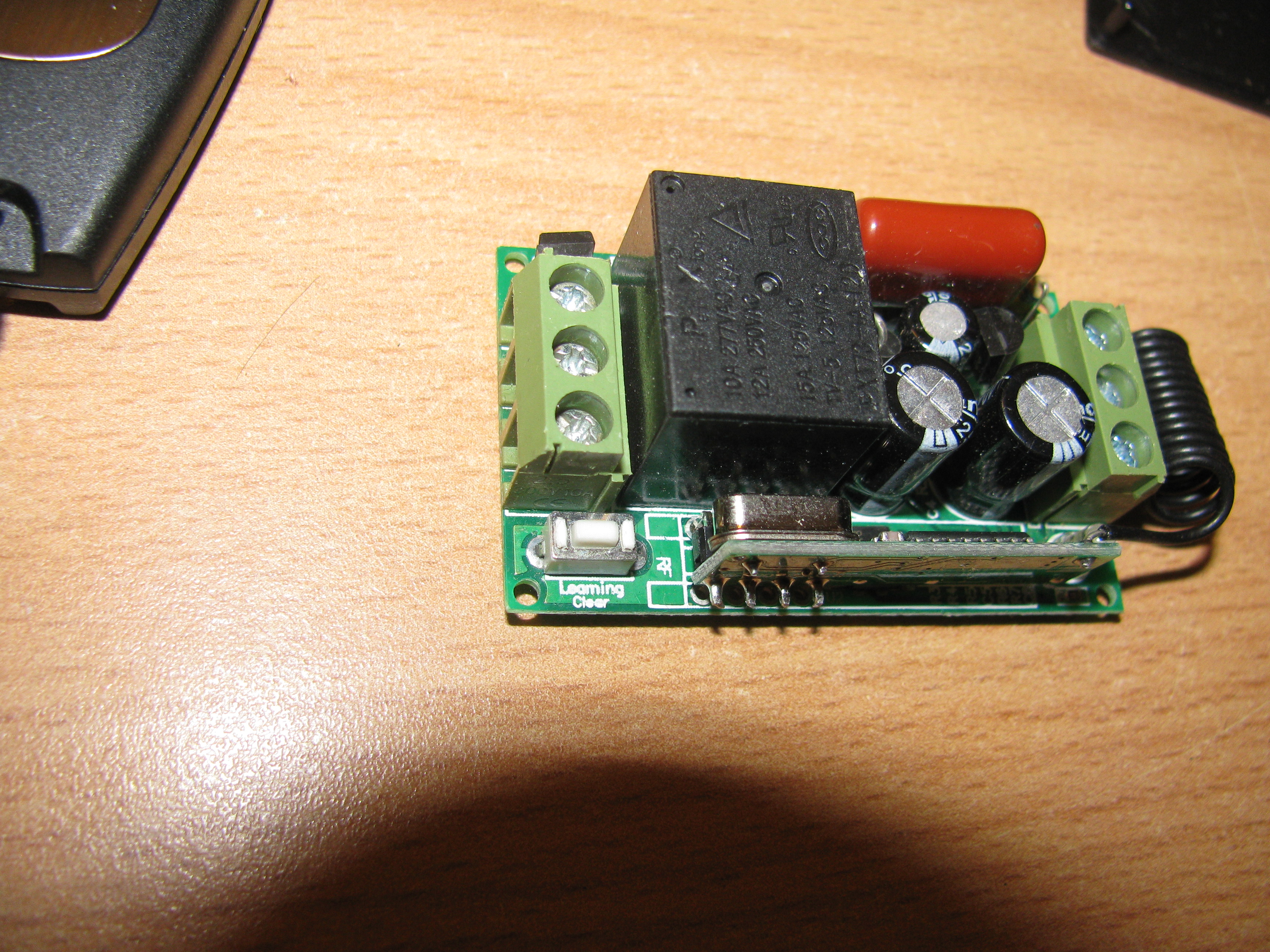

так, это радиореле.
http://www.proline-rus.ru/data/uploads/a/iblock/products/21908/61674.pdf
и как им свет выключать, не въеду?
> как эту хуйню скачать?
http://caxapa.ru/thumbs/588912/smd-codes.pdf

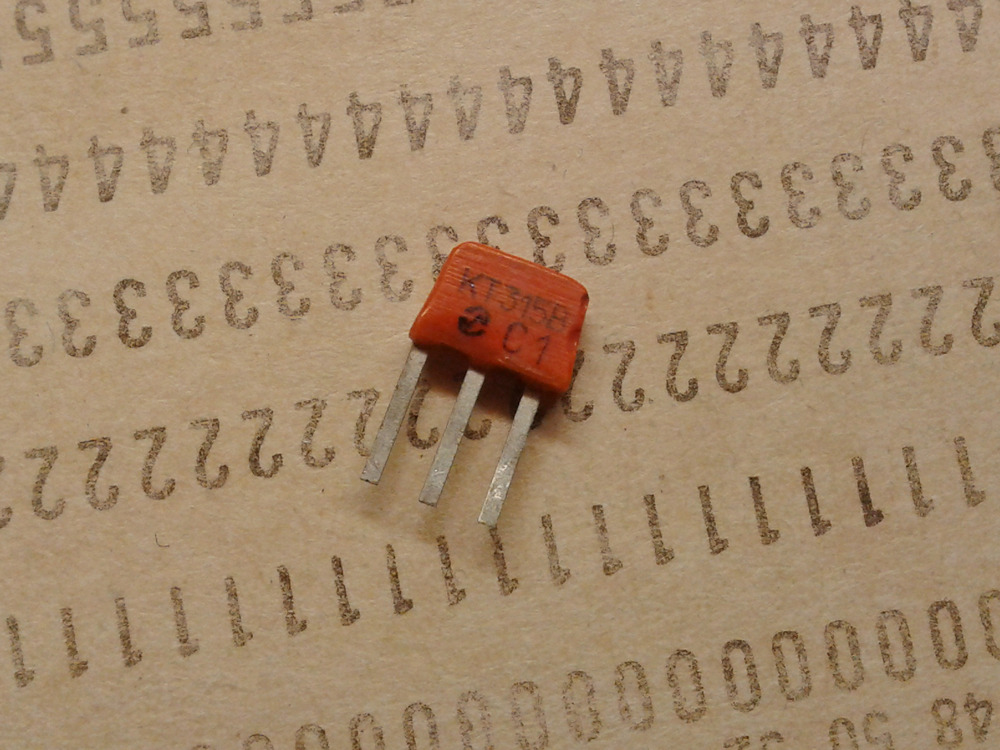

КТ817Г
В 90х решили, что писать полностью мелким текстом - это слишком тупо и стали вот так шифровать. Придурки криворукие.
Когда-то и на КТ315 все его название полностью влезало спокойно.

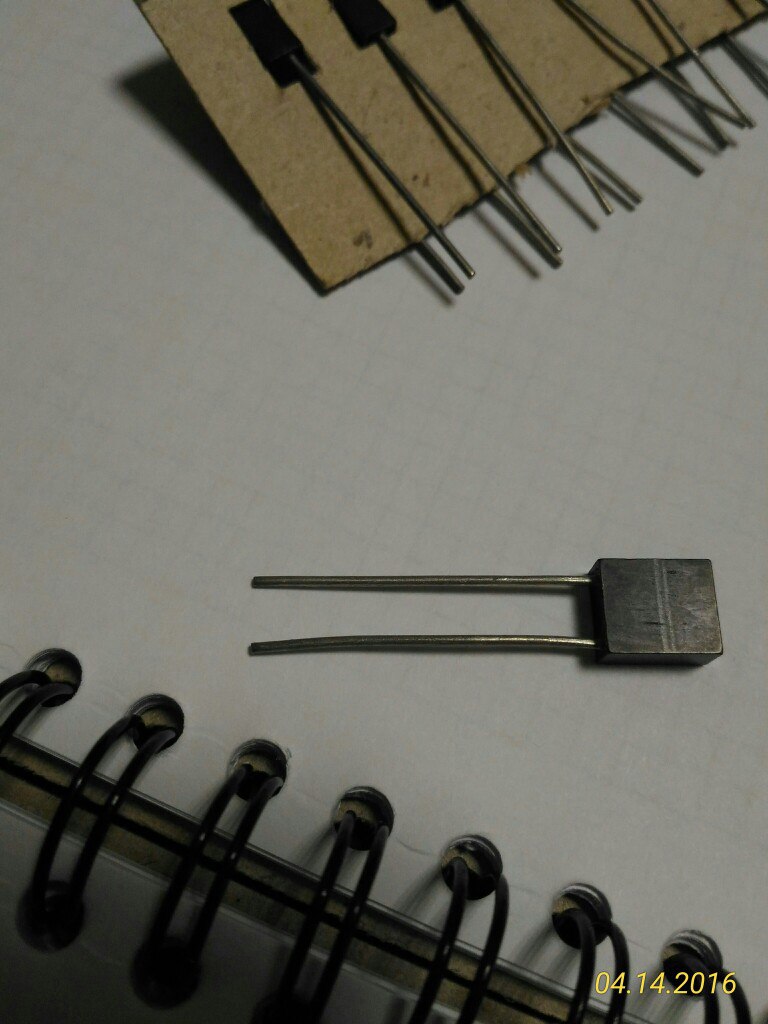

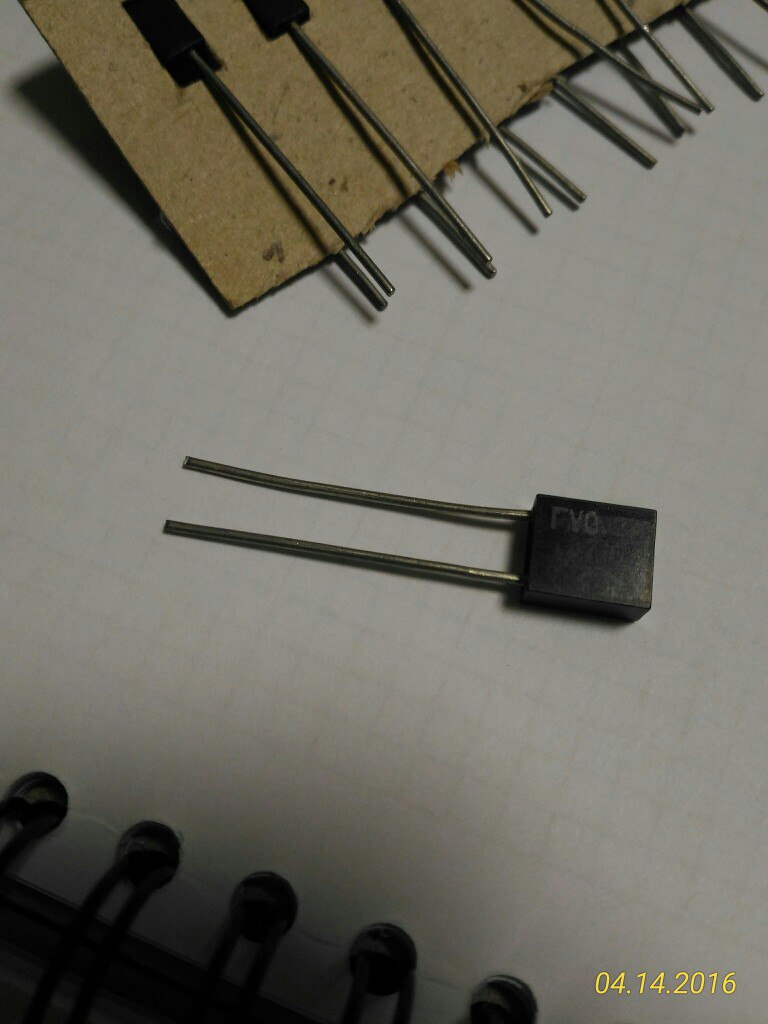

Знает кто что это?

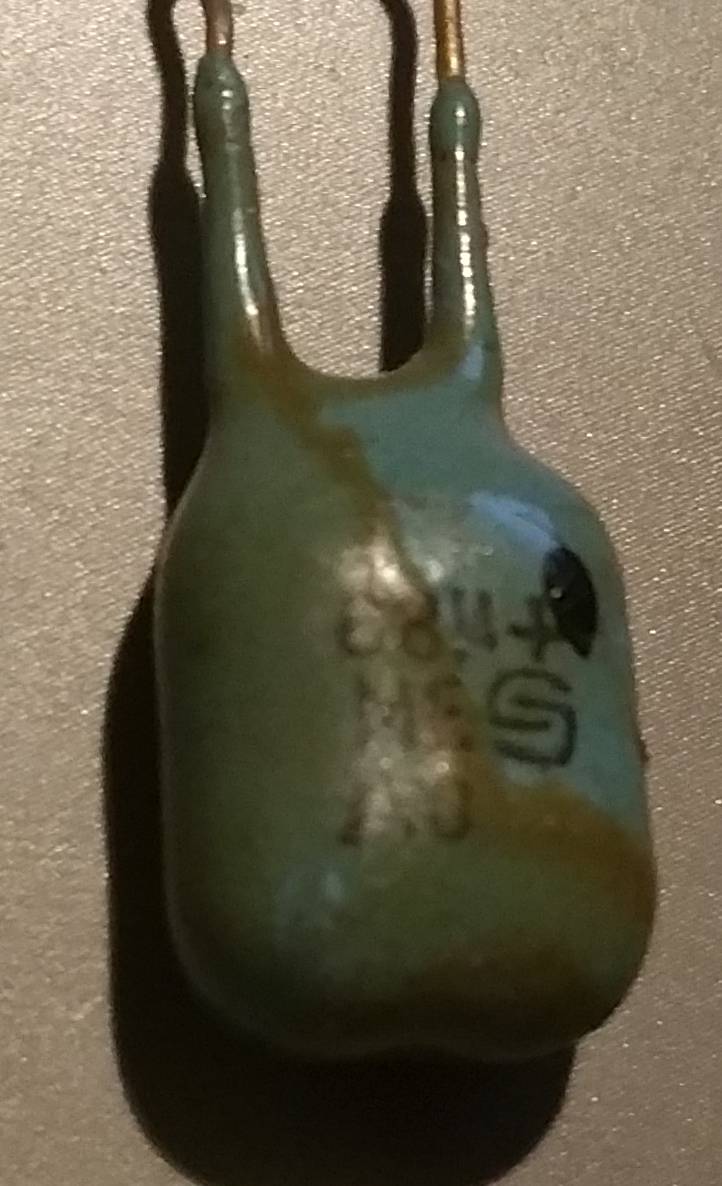

На танталовый конденсатор похоже. У меня такой есть но он зеленый и глянцевый. Нои ножки примерно такой же формы а главное длины.
Спасиб, жалко дома на мультиметре нету функции определения ёмкости.
Ну я хуй знает почему у тебя он вообще прозванивается. Может и не кондер. Просто похож.
Мб вольтаж очень маленький, и его пробивает. Хотя странно это
>сопротивление 184 кОм
Если на другом пределе измерения будут другие цифры, то скорее всего это какой-то полупроводник. Звонил его как диод?
>резистор, конденсатор
Был бы указан номинал.
Звонится, в одну сторону как диод. При разных пределах измерения разные показания. Следовательно это диод такой?
Нет, это хлопчатобумажная пропитанная каким-то клеевым составом изоляция по всему проводу, как называется такой провод?
Есть резистора с маркировками:
1. МТ390 К10% 7 буква К в круге 4
2. 7 ромб 4 С2-22 1КОС 0,25
3. 7 буква К в круге 6 ОСМТ 910 К5%
4. буква К в ромбе 67 МЛТ 1,5 М10
5. Срединная точка ВХ 12К1 тире D
6. Срединная точка ВХ 96Е3 Д
7. В буква К в круге А срединная точка срединный квадрат 11К С8В
8. буква К в круге 8 20К И
Нужны номиналы, допуска. Что с ними сделать можно? Где инфу по ним найти?

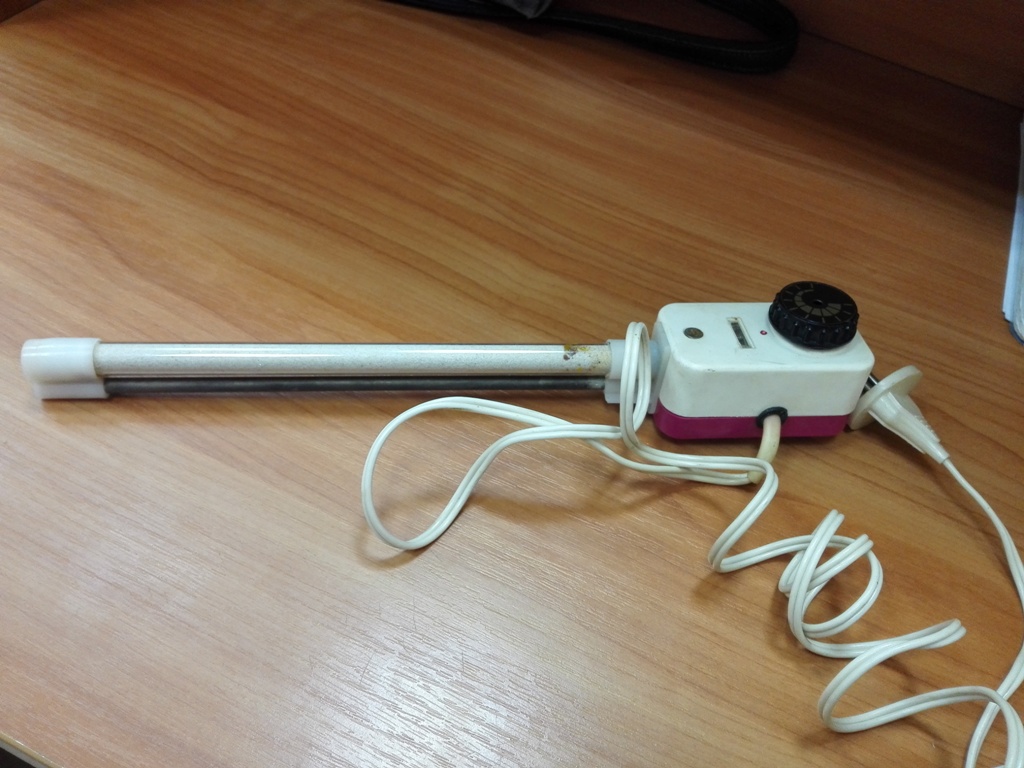

>Грелка для аквариума.
блять, а зачем такой сложный?
кипятильнико нельз\ маломощный исплоьзовать?
Фазой ебашит рыбок,Вода кипятится,Рыбы дохнут в муках,улитки танцуют в такт фазе...О да, сними на видео
жиза. В сосничестве двоюродная сестра так рыбок погрела, пока меня не было дома.
Есть резистора с маркировками:
1. МТ390 К10% 7 буква К в круге 4
2. 7 ромб 4 С2-22 1КОС 0,25
3. 7 буква К в круге 6 ОСМТ 910 К5%
4. буква К в ромбе 67 МЛТ 1,5 М10
5. Срединная точка ВХ 12К1 тире D
6. Срединная точка ВХ 96Е3 Д
7. В буква К в круге А срединная точка срединный квадрат 11К С8В
8. буква К в круге 8 20К И
Нужны номиналы, допуска. Что с ними сделать можно? Где инфу по ним найти?
Есть одна сонька, с которой случилась одна проблема или несколько, я уже и хз. Вообщем приставка останавливается на загрузке лого пикрейтед. Предохранители я перемкнул, питание нормальное, на плате ничего не греется. Подробно проблемма изложена тут http://www.emu-land.net/forum/index.php/topic,50276.180.html#quickreply пользователем Boljedor, тобишь мною. Анон, пожалуйста помоги!
1. 390ом 10проц
2. 1ком 0.25проц
3. 910ком 5проц
4.
5. 12.1ком 0.5проц
6. 96.3ом 0.5проц
7. 11ком 0.25проц
типа того но без фото можно и ошибиться
Чо там с другой стороны? Я что то не наблюдаю каких то устройств вывода.
Есть резистора с маркировками:
1. МТ390 К10% 7 буква К в круге 4
2. 7 ромб 4 С2-22 1КОС 0,25
3. 7 буква К в круге 6 ОСМТ 910 К5%
4. буква К в ромбе 67 МЛТ 1,5 М10
5. Срединная точка ВХ 12К1 тире D
6. Срединная точка ВХ 96Е3 Д
7. В буква К в круге А срединная точка срединный квадрат 11К С8В
8. буква К в круге 8 20К И
Нужны номиналы, допуска. Что с ними сделать можно? Где инфу по ним найти?

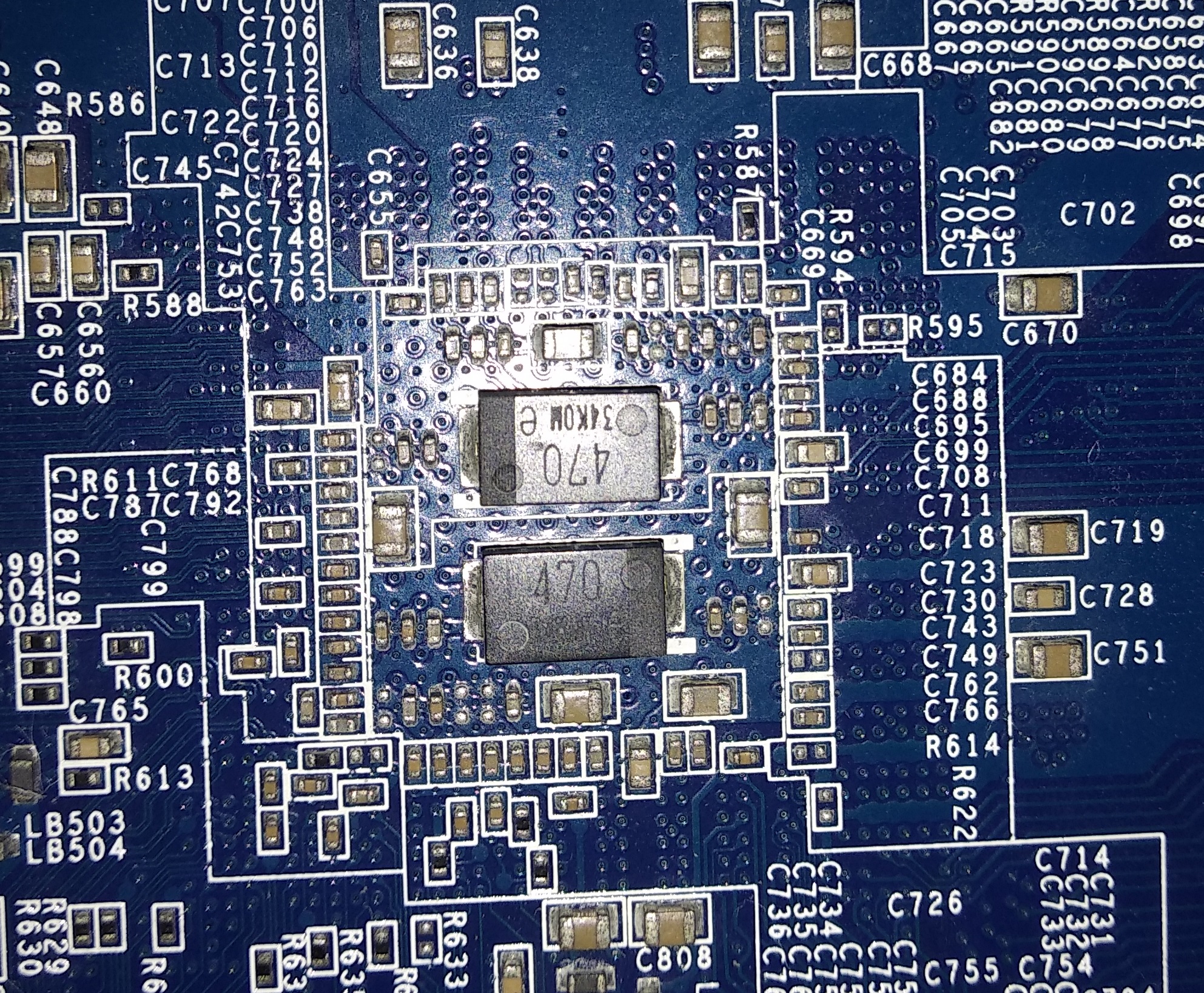

Видяха Radeon 7750HD. Схем не нашел. Инфы нет.
Померяй соседние. Очень часто чипы одним номиналом в ряд ставят - так быстрее сборка проходит на чипмаунтерах
Какой угодно. Выпаяй те что рядом не сгорели да померь. А вообще судя по тому как они стоят параллельно рядом с электролитом там вообще похуй, чем больше тем лучше, это кондеры по питанию
Что за транзистор? Маркировка 3БW2' (на конце штрих).
Гугл ничего подобного не знает.
Transistor tester'ом определяются как N-JFET. Очень нужно узнать модель, т.к. это единственные не паянные n-jfet'ы, которые я смог найти нахаляву, и мне они очень нужны для одной махарайки.
Спасибо! Не могу найти инфы, какую макс. частоту они держат? Нужно усилить очень слабый по току 200-300 мгц сигнал.

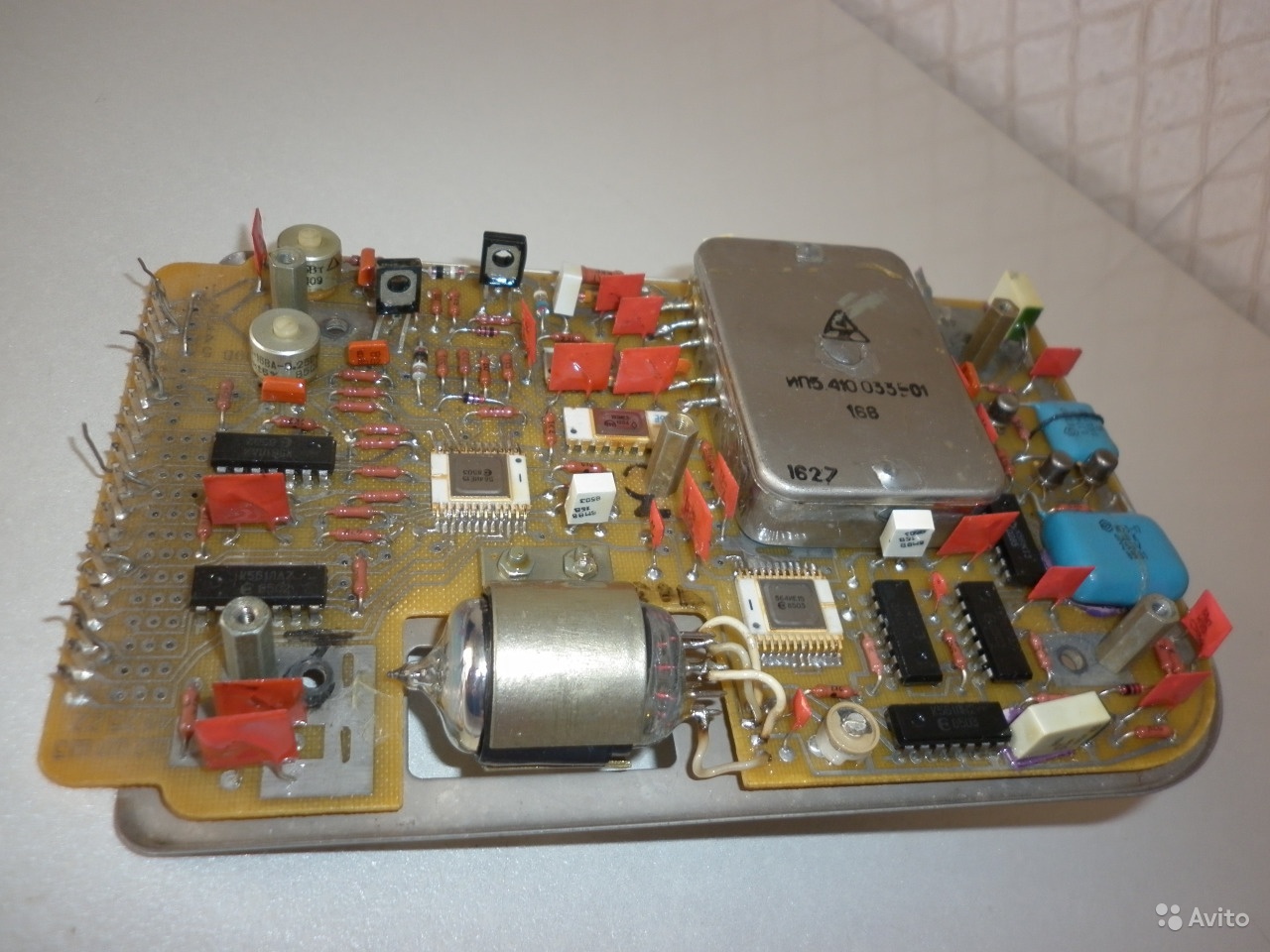

1) Что за микросхема на пик1? Если это КМ155ИЕ6, то куда и зачем поехала буква К?
Алсо, в чем отличие КМ155 от К155, кроме увесистого керамического корпуса? алсо2, в чем его профиты?
2) Если 1ЛБ551 это ранние К155ЛА1, то являются ли они такими же быстрыми?
Если с что, попробую сфотографировать под другим углом
Ты его выпаяй и цешкой посмотри, хотя не факт, что не уплыл от перегрева.
Это же БП от компа? Ищи рядышком такой же и его гляди.
Алсо, ты егоБП небось без нагрузки гонял? Магнитолу запитал в гараже или ардуину какую-нибудь?
Спасибо, добрый человек!
>>236236
Да БП компа. Заискрил разъем 220 внутри. Разобрал. Оказалось китайский «безотмывочный» флюс разъел провода. Припаял. За одно от грязи вычистил. Визуально осмотрел — всё ОК, кроме этого резистора. Китайский тестер блоков питания ATX показывает стабильное напряжение по всем линиям. Заморачиваться не стал, оставил как есть. Кстати, рядом такого же нет.
>>236238
Не поверишь. Всегда в компьютере стоял. Правда на производстве. Электросеть не стабильная, плюс загрязненный воздух и насекомые.
Еще раз спасибо за помощь!
Не вяжется, гуглить я умею, хочу чтобы знающий человек точно сказал.

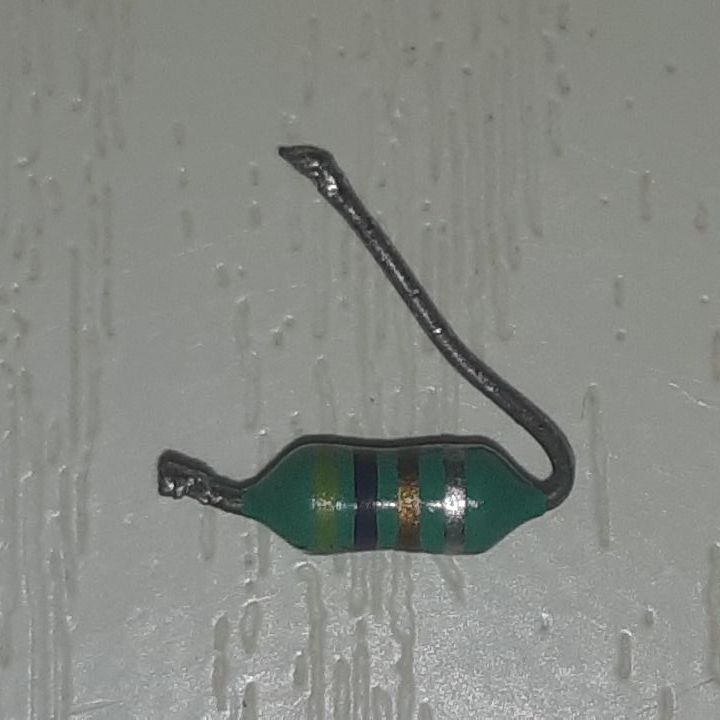

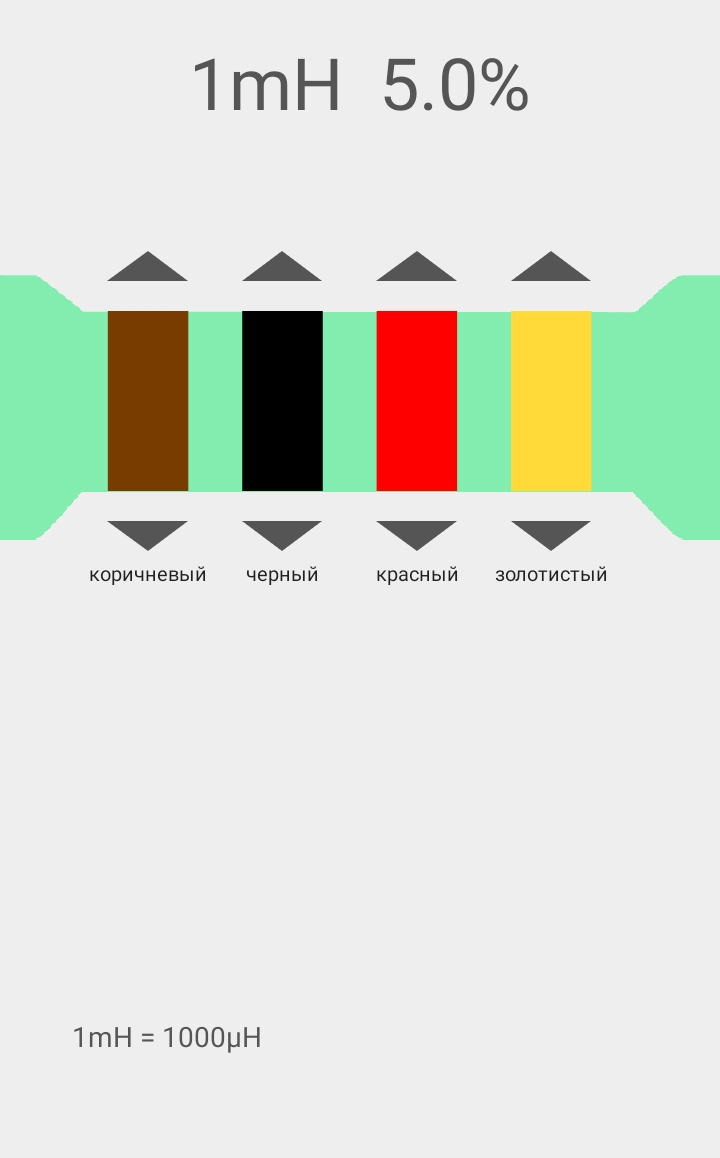

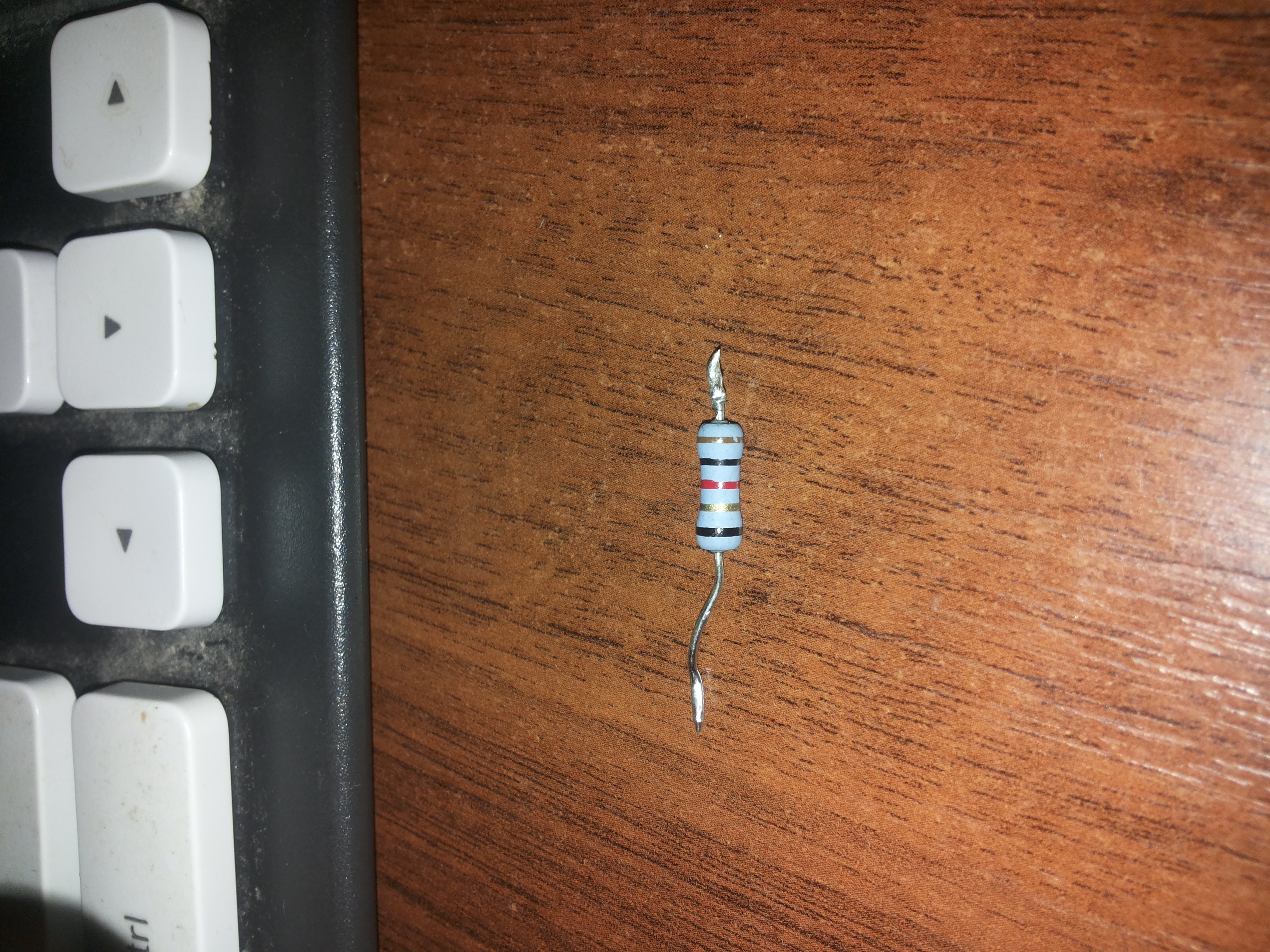

Цвета следующие, если учитывать что золотой должен быть справа:Коричневый, черный, красный, золотой, черный (Я знаю, что черный не может быть последним, но определенно черный)
>>239059
Пардон, подробно пик не посмотрел. А где он стоял? Скорее всего китайцы запороли маркировку партии лишней полосой, или же заправили ахуительную синюю/серую/фиолетовую краску. Если резистором задается режим или на нем измерялось падение, то это 10.2 ом с допуском 0.25% или выше. Учитывая близость к 10й степени двойки, если ты выдернул его из какого-нибудь мультиметра то так и есть.
Маркировка на самом деле четырёхполосная. «Лишнее» кольцо указывает на особенность резистора. Пикрелейтед — маркировка Panasonic.
У меня аналогичный случай был в Одессе, и номинал по маркировке измерением подтвердился.
Он из диктофона zoom h2n, с блока батареек, которые напряжение на плату проводят.
А понял, посмотрел твой пик, спасибо, походу дело и есть в резисторе, пизда ему
На второй и третьей строке написано 063EC и 443426 соответственно.
>063EC
063EC datasheet, 063EC datasheets and manuals electornic semiconductor part . MC34063EC, MC34063EC, M38063EC-FP, M38063EC-XXXFP and other ..
Я не седая блядь, я цумикифаг-некроеб и таки довольно давно здесь, RO в основном.
Все провода и былые соединения просрали.

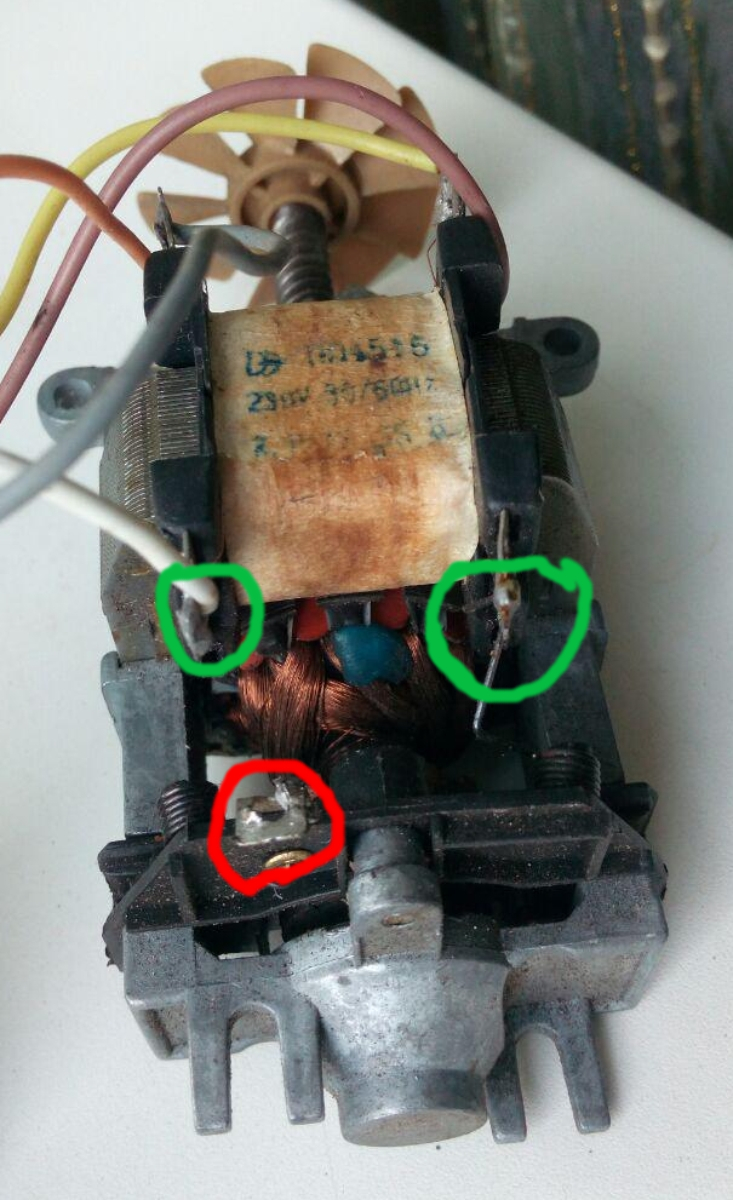

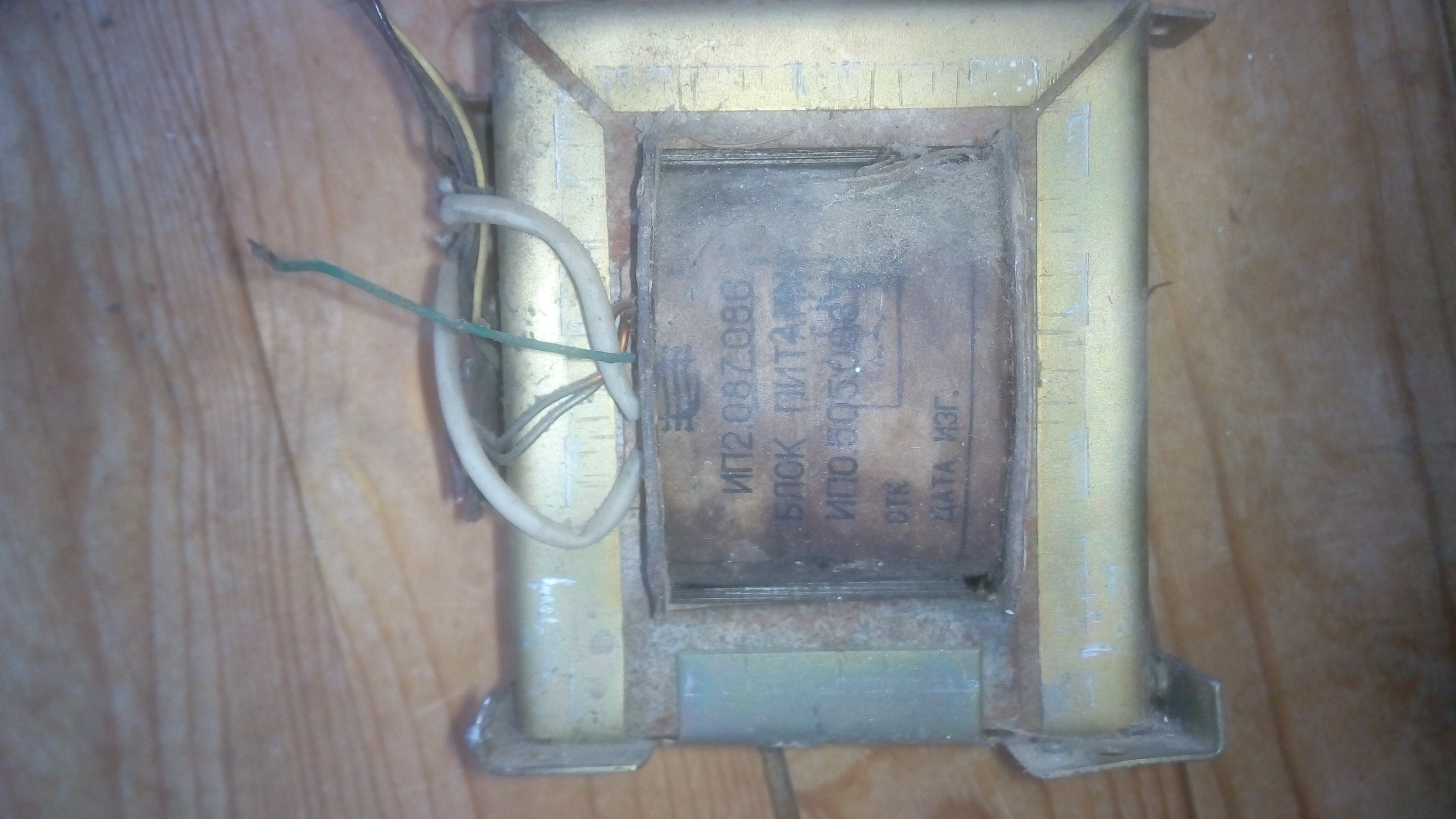

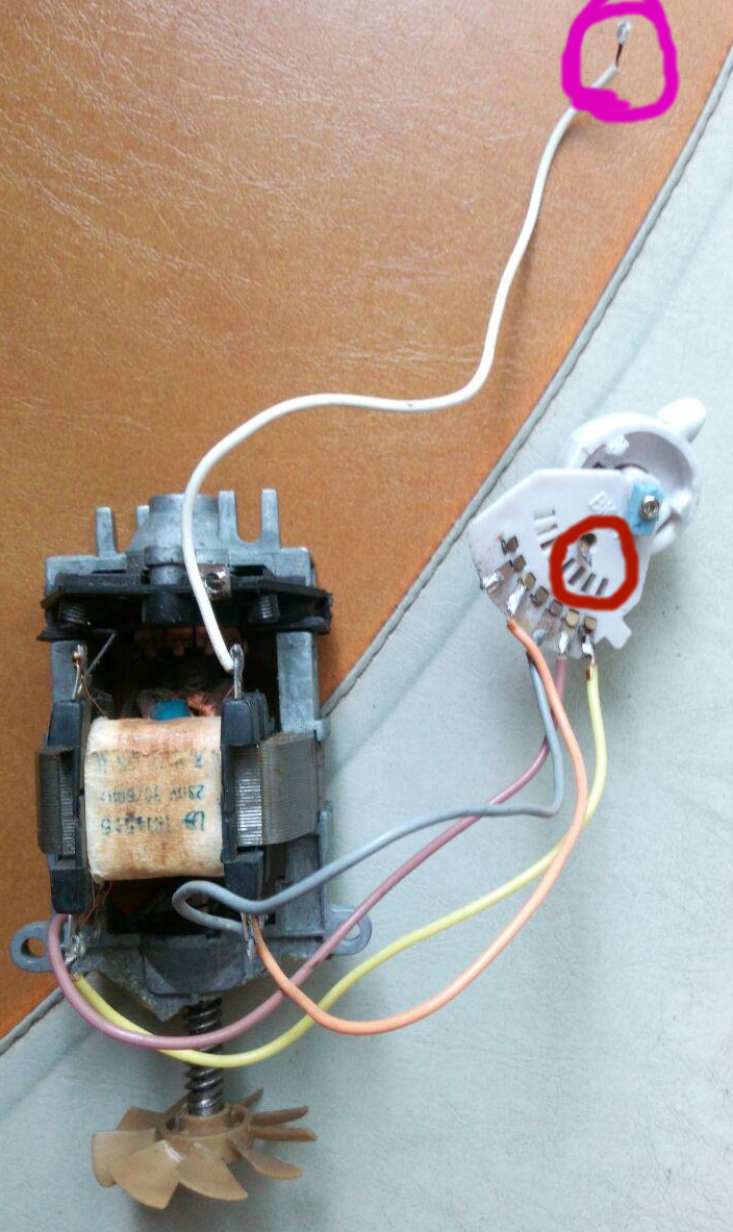

1-й пикч: в зелёном контуре это нижние контакты трансформатора, сюда так пнимаю подаётся 220В ?
красным контуром обвёл контакт, выведенный то ли с корпуса, то ли с щёток. для чего он?

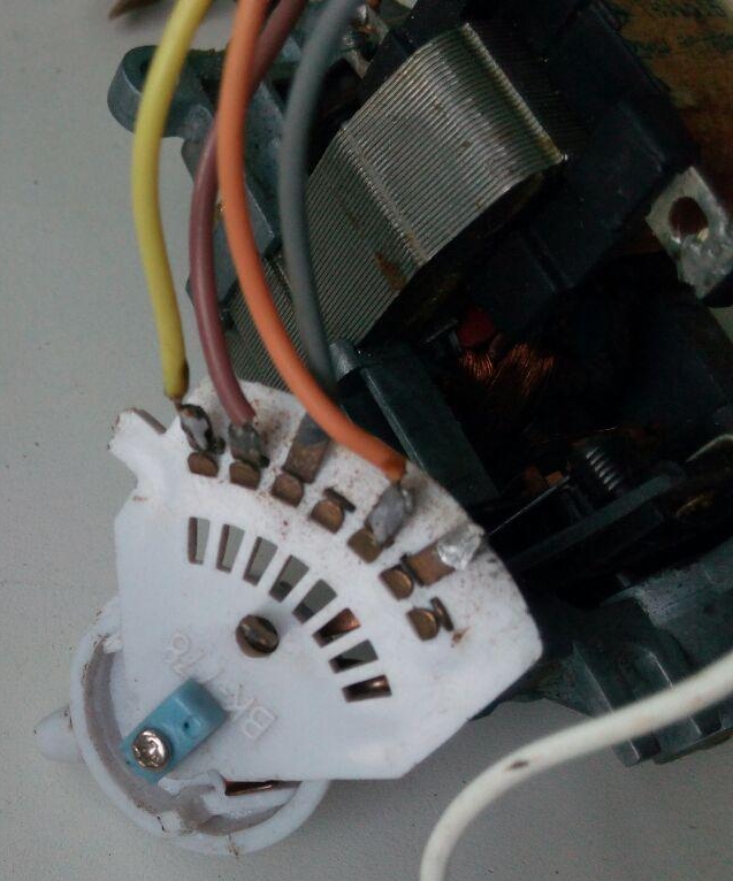

2-й пикч: на одном из входов трансформатора провод не просрали. но если всё же туда не 220В подаётся, то куда этот белый провод (пурпурный контур)?
3-й пикч: на регуляторе скоростей остался один контакт без провода. что туда подключать, откуда вести провод?
что должно подключаться на контакт переключателя скоростей в красном контуре?
>Анон, помоги запустить коллекторный двиг из нонэйм дешёвого миксера.
>Все провода и былые соединения просрали.
>1-й пикч: в зелёном контуре это нижние контакты трансформатора, сюда так пнимаю подаётся 220В ?
>красным контуром обвёл контакт, выведенный то ли с корпуса, то ли с щёток. для чего он?
>2-й пикч: на одном из входов трансформатора провод не просрали. но если всё же туда не 220В подаётся, то куда этот белый провод (пурпурный контур)?
>3-й пикч: на регуляторе скоростей остался один контакт без провода. что туда подключать, откуда вести провод?
>что должно подключаться на контакт переключателя скоростей в красном контуре?
>>242373
ойнетуда.
поддержка хоббикинга отказалась давать даташит, мол поставщик нихуя не предоставил.
О, спс анон. Есть шанс встретить подобный трехногий резонатор на ноутбучных платах? Дабы найти подходящий и пересадить, пусть даже навесным монтажом (куча плат в коробке, источник ключей для ремонта регулей:D) . Ему в таком месте не вредит то что прямо по нему силовые провода проложены, по которых до 15 ампер может проходить?
Нету. Бери обычный двуногий кварц и паяй с 2 конденсаторами на 15 пик, схема в даташите на контроллер. На силовые провода и 15 ампер ему похуй до определенных пределов, главное, чтоб эти 15 ампер не через него шли и ножки-дорожки были покороче, чтоб ничего не наводилось.
> Скорость борды: 37 п./час
> во всех тредах этот вопрос
Да ты охуел!
Микросхема производится китайским подвальным заводом, который не имеет сайта и на экспорт не работает.
Купи самый дешевый повербанк с 4-5 светодиодами и кнопкой, и там будет именно оно
http://s.aliexpress.com/bmyu6VzM
Хотя вру, вот сайт:
http://www.tkplusemi.com/detail.aspx?cid=30

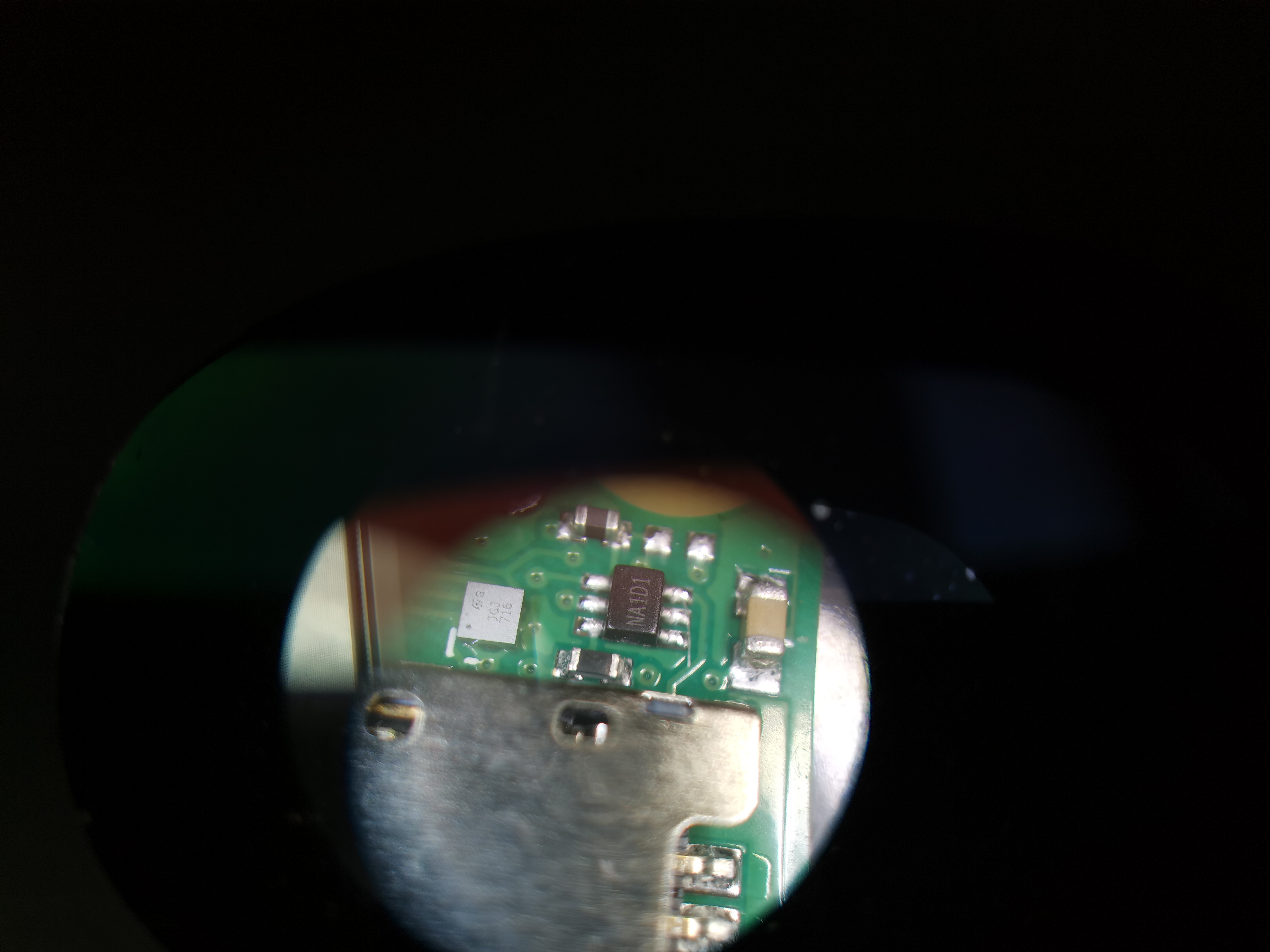

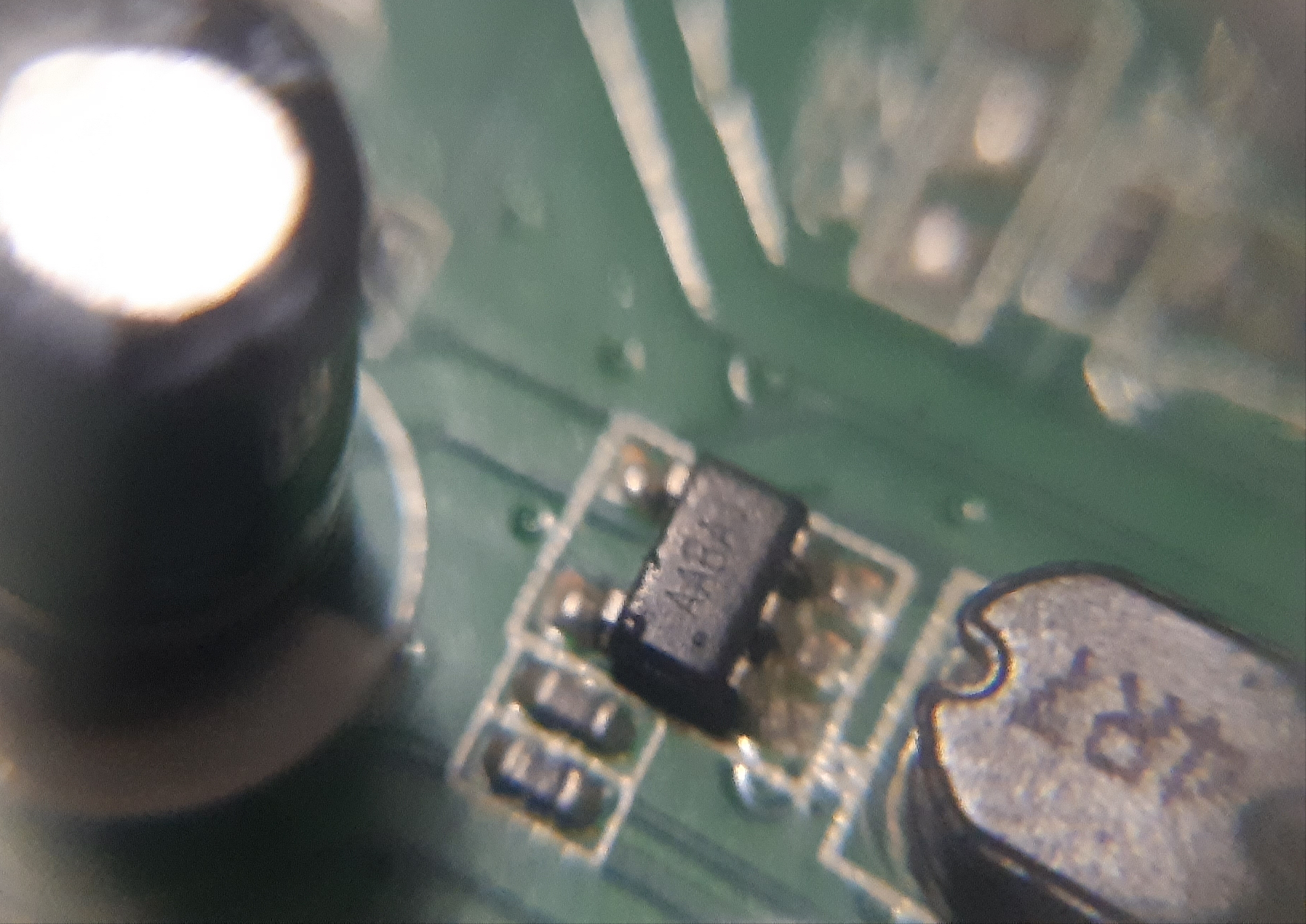

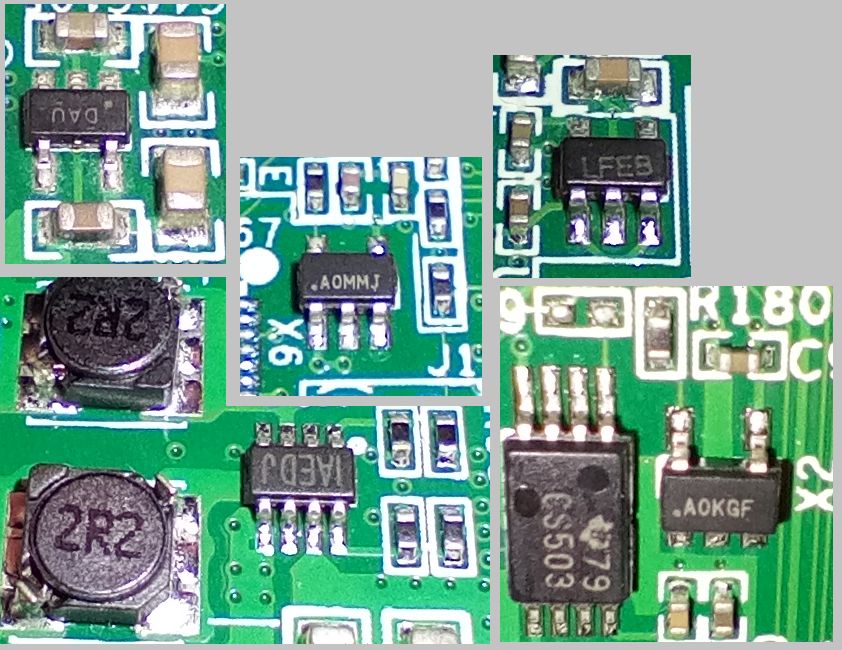

1) пик1, маркировка CZ=BJ U1X, используется как драйвер питания светодиодов.
2) пик2, маркировка A9=CB NOC, питает хз что.

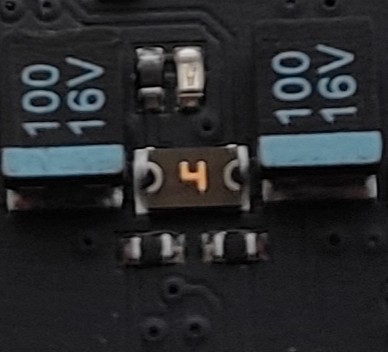

3) пик2, кирпичики, обозначенные как Bxxx - это предохранители? сопротивление у них 0.

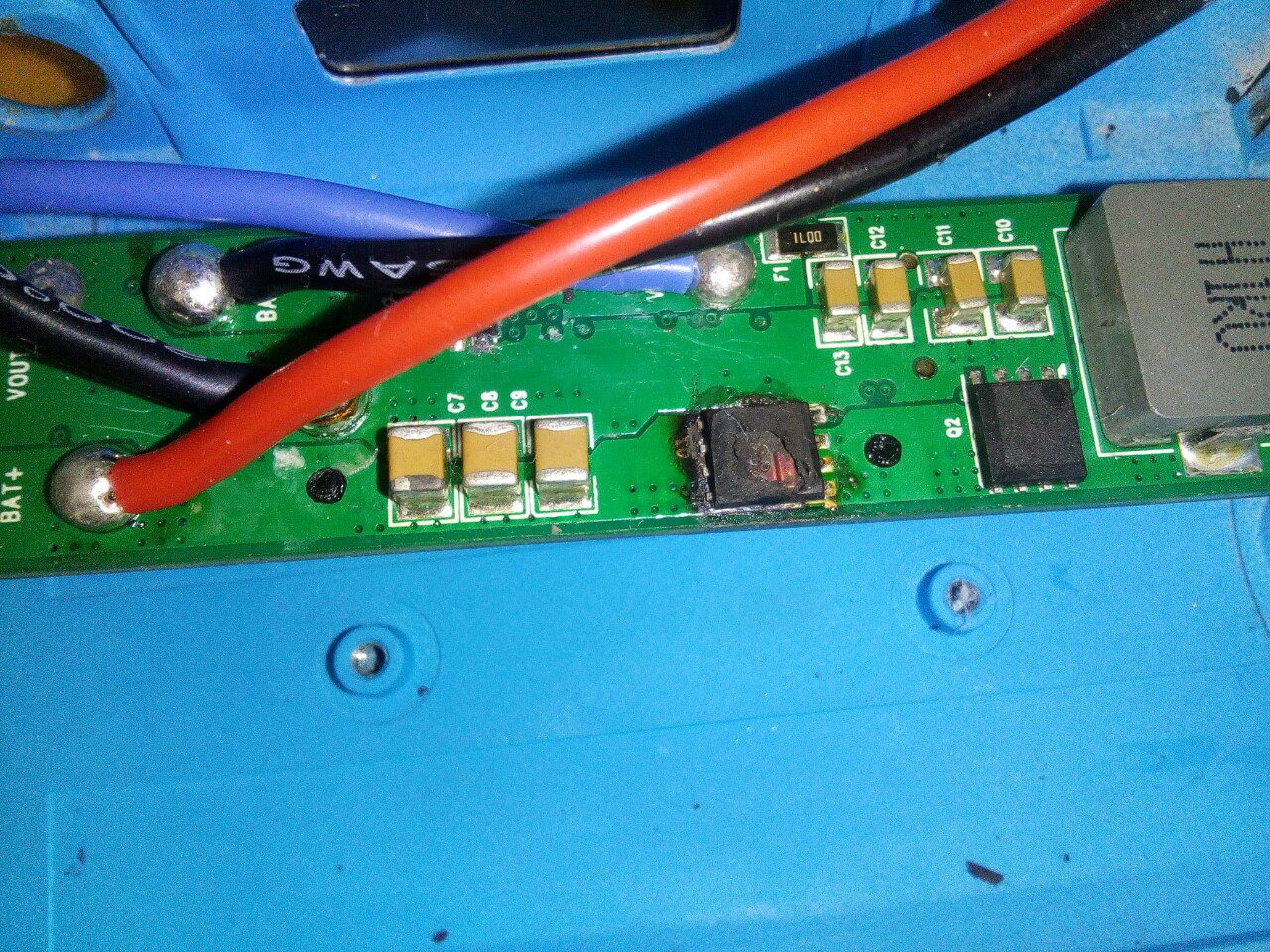

На нем рандомно проседает напряжение от 0 до 3 вольт, и аккум заряжаться отказывается. маркирован как b23sm, но это мне совсем-совсем не помогло.
вопрос огромной POлитической важности. соус, если вдруг понадобится - тут https://2ch.hk/po/res/17786100.html
Многофункциональный малогабаритный низкопотребляющий вычислительный модуль, ориентированный на применение в качестве автономного высокопроизводительного вычислительного ядра для сетевых систем сбора и обработки аудио/видео информации, работающих при температурах от -40°C до +85°C
Операционная система - Linux 2.6.25
Маркировка 10В31, снизу 225. Гугл бессилен.
Что это такое?
K142EH3,К142ЕН4 - регулируемые стабилизаторы. K142EH3 обеспечвают максимальный ток до 1 А, К142ЕН4 - до 0,3А. K142EH3 - регулируемое выходное напряжение 3...30В, независимо от буквенного индекса, К142ЕН4 - регулируемое выходное напряжение 1,2..,15В, независимо от буквенного индекса. Коды на корпусе для KI42EH3 -"10", "К10", для К142ЕН4 - "11" и "К11".
Типа быстрофикс

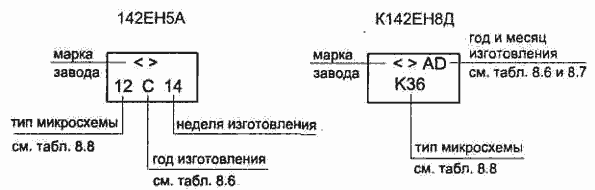

По корпусу похоже, но по маркировке - совсем не оно. ЕНки маркируются по типу: буква К<цифра>, а тут совсем иначе. В справочниках с 142ЕН такого обозначения в сокращениях не нашел.
>>248853
Беру свои слова назад, ты прав, анон, спасибо. Я в глаза ебусь.
Маркировка вполне стандартная, похоже, это действительно ЕН3.

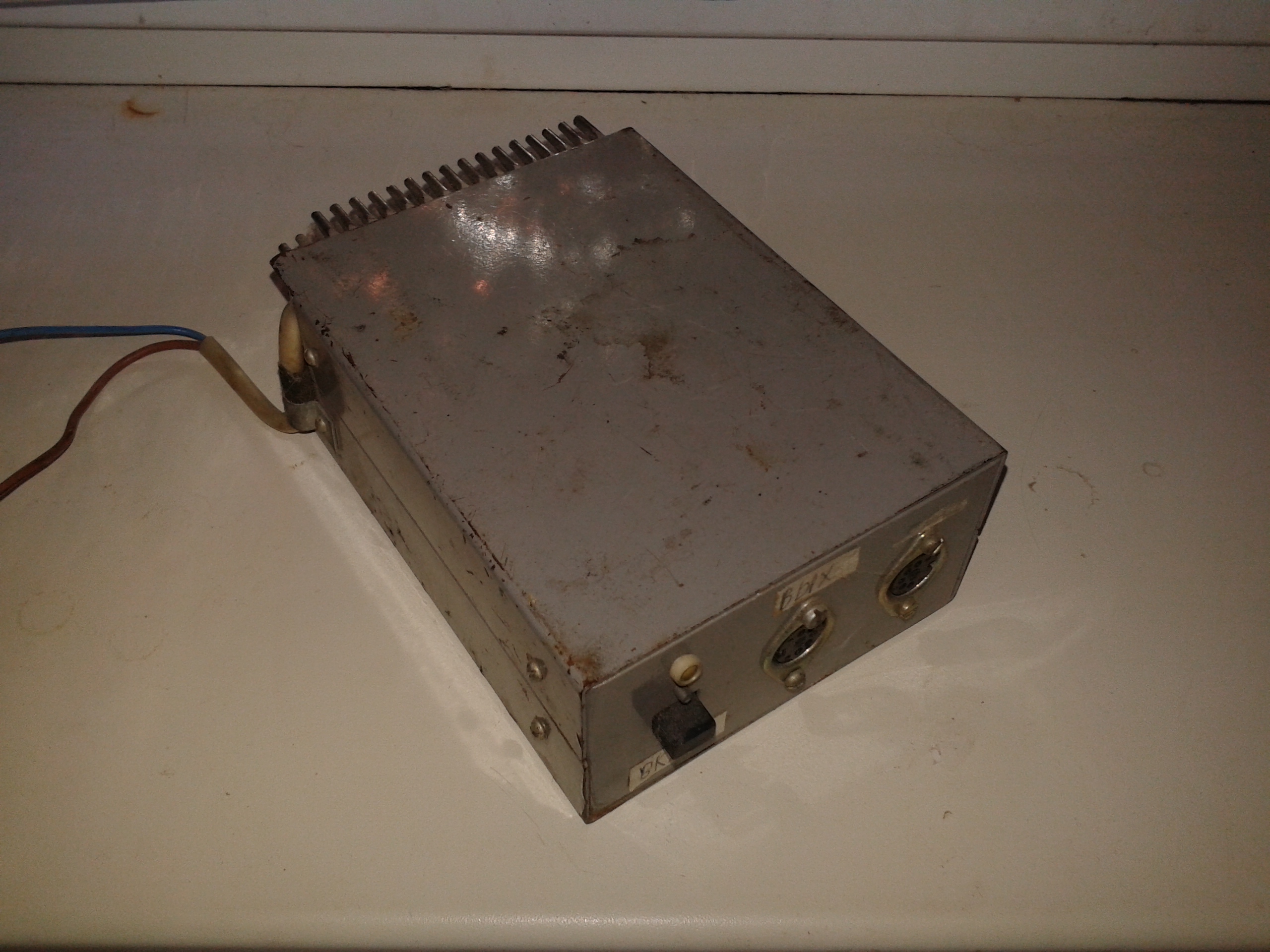

Поясните, а в чем суть такого роскошного золотого корпуса? По сравнению с DIP8 вариантом, какие профиты?
Очевиден усилитель мощности на автомобильной микросхеме TDA1558.
Благодарю за ответ.
Какие профиты можно извлечь?
выкинуть к ебеням?
>выкинуть к ебеням?
Ага.
Или купить автобус и впиздячить в него. Будешь важным, блядь, голосом, остановки объявлять. Корпус явно от такого усилителя, только кучу советских потрохов заменили на одну платочку из радиоконструктора.
Да нет, там вроде обычный стереоусилитель на 2 канала.
Может к пеке подключить и КАЛонкам.
Ебучая капча, блять. Та, с хуями, читабельнее была.
Поподробнее пожалуйста
Сзади провод питания, +12-14В, спереди один разъем вход, второй выход. В чем сложность для понимания?

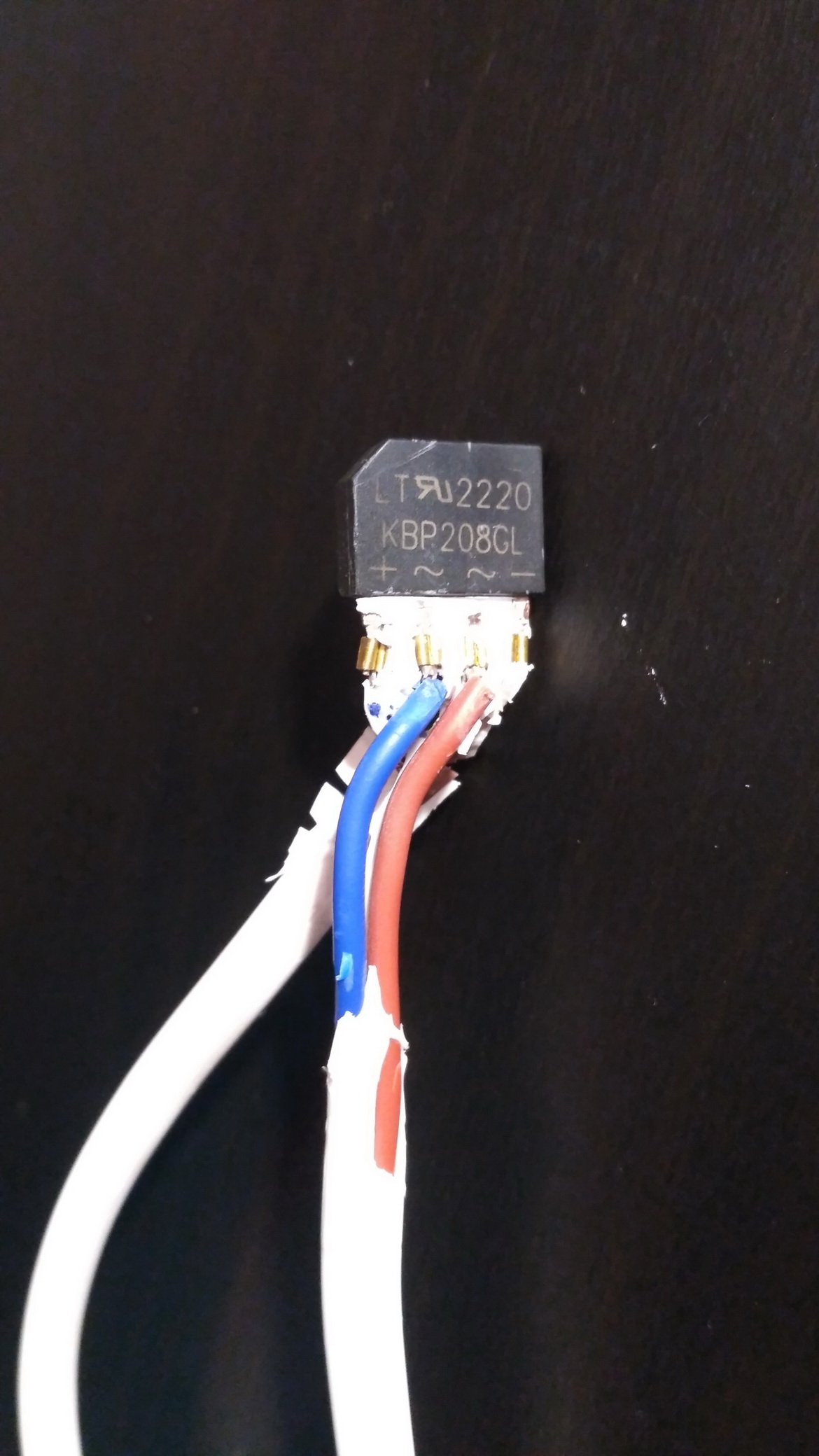

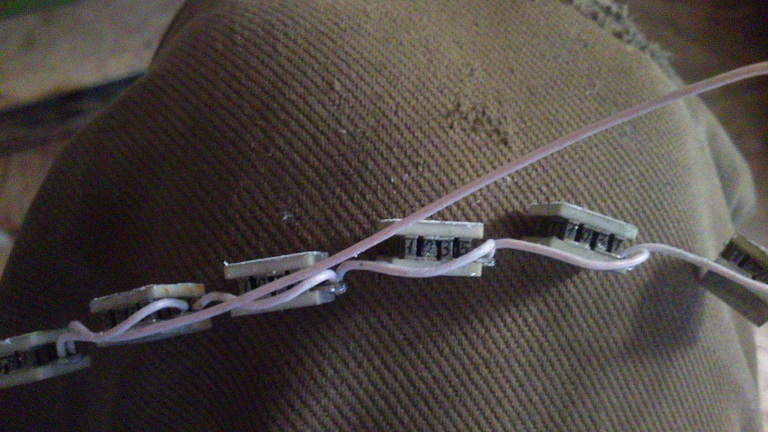

Диодный мост. Только вместо 1 диода в плече включены 2 последовательно. Резисторы для выравнивания обратного напряжения.

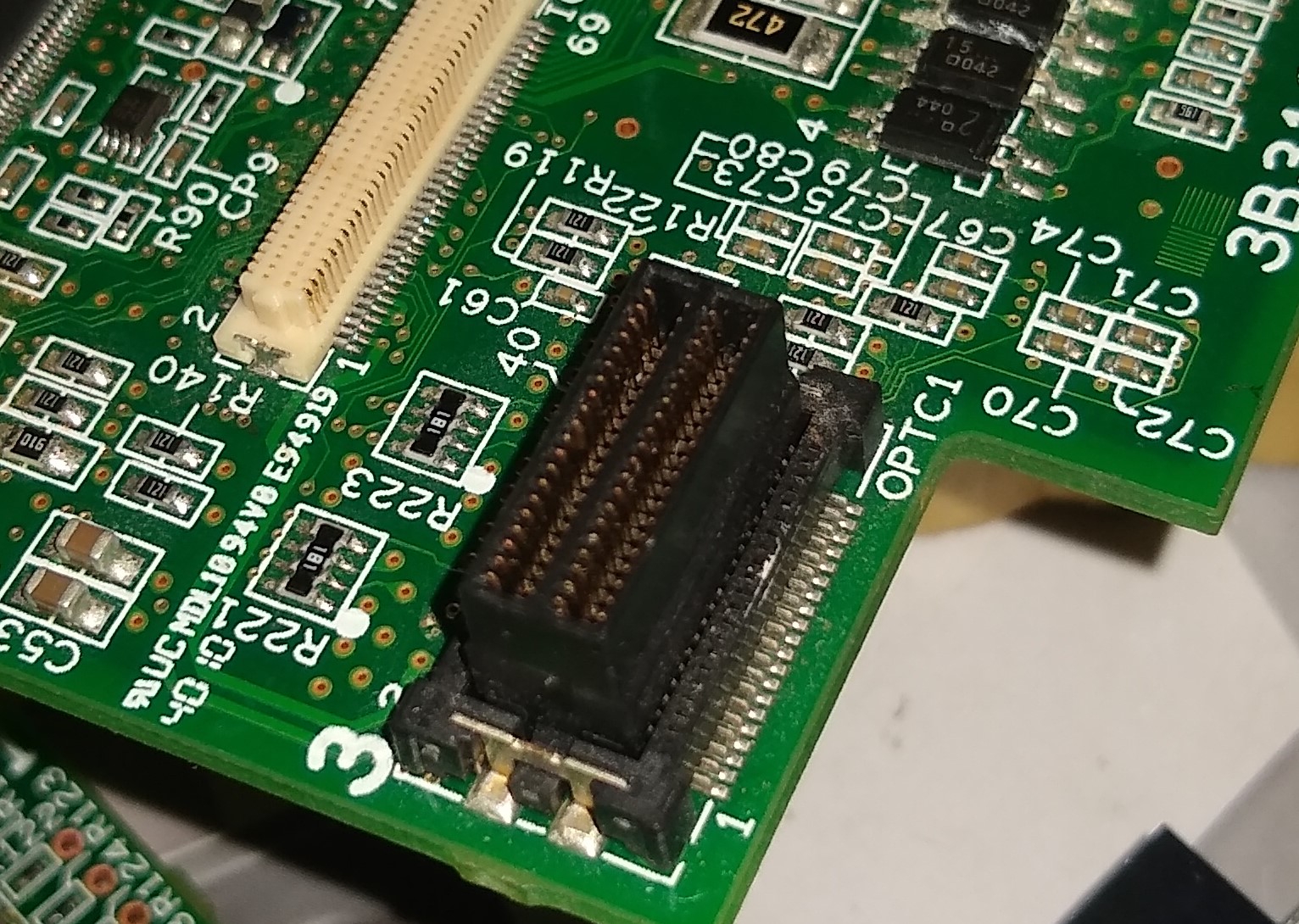

Ищи по тегам "8 pin flat connector" на али. Как паять его знаешь? Я в соседнем треде рассказывал уже. Вкратце: феном новый разъем не сажай, поплавится. Я их нижним подогревом сажаю, сверху не грею вообще. ИК сверху тоже не советую. Если подогрева нет, паяльником лучше сажай по одной ножке.
На али ничего похожего не нашлось.
Старый отпаивал феном, отходил по частям, как зародыш при аборте. Как припаивать не знаю, так как никогда до этого не паял феном. "Нижний подогрев" это как?
>На али ничего похожего не нашлось
Как не нашлось? Я бегло посмотрел - вроде есть такие точно, как у тебя.
>"Нижний подогрев" это как?
В моем случае - керамический нагреватель с али. Греет плату снизу, "помогает" основному нагреву фен, ИК. Очень помогает при замене чипов.
>до этого не паял феном
Я ж говорю, и не надо феном. Разъем испортишь.
>Есть такие точно, как у тебя.
Запостил бы ссылку тогда уж. Мне попадались какие угодно, кроме тех, которые надо.
Окей, буду сажать паяльником, если найду что сажать.

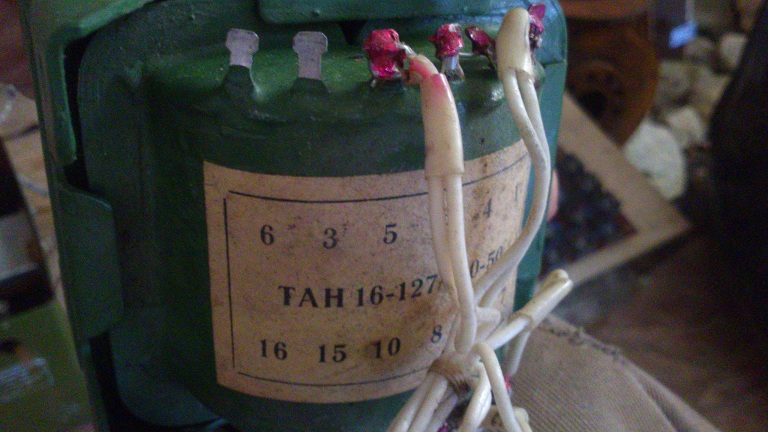

Выводов первички два, т.е. явно на двухфазное питание. Что это, блядь, за транс и куда его присунуть?
Сегодня вооружусь штангенциркулем и посчитаю витки как следует, и таки у меня сейчас хуевый мультиметр, который глючит на переменке, поэтому подключу вторичку к мосту и замеряю через него, но все равно, транс странный. По описанию найти такой не смог, маркировки нет.
> 20 НАХУЙ ЕБАНЫХ МИЛЛИВОЛЬТ
То есть ты пытался померить переменное напряжение DC-вольтметром?
Не у меня старый аналоговый вольтметр с тильдой на индикаторе, он под переменку, но жженый пару раз, поэтому хочу замерить простым цифровым мультиметром через мост. Даже если вольтметр и врет, но точно не на порядки. в сети он видит 280В, в адаптере для пиздоглазой техники 145, пиздежь, но не 9000 нулями жи.
Так что это? Транс от какой-нибудь сварочной/нагревательной хуйни? Для чего еще такие низкие напряжения могли юзаться, гальваника, какая-нибудь?
Вангую, что ты нихера не умеешь гуглить.
Также вангую, что ты пойдешь нахуй на elektrotanya.com, найдешь там свою схему и отыщешь микруху усилитель самостоятельно.
Сопротивление между выводами:
1-4=0,6 Ом; 3-6=0,6 Ом; 1-5=6 МОм; 1-6=10,75 МОм
2-6=4,40 МОм; 3-5=5,60 МОм; 3-4=10,50 МОм
Совеццкий диодный мост КЦ 407 А
Думаю сей господин, который помог мне, уже имел дело или держал в руках этот диодный мост.
>>256716
вы заебали ньюфаги ебаные, настоящего Железа не видевшие
у любого тру радиофага есть такие мосты, из старого одни из лучших
http://www.aliexpress.com/item/32712710663/32712710663.html

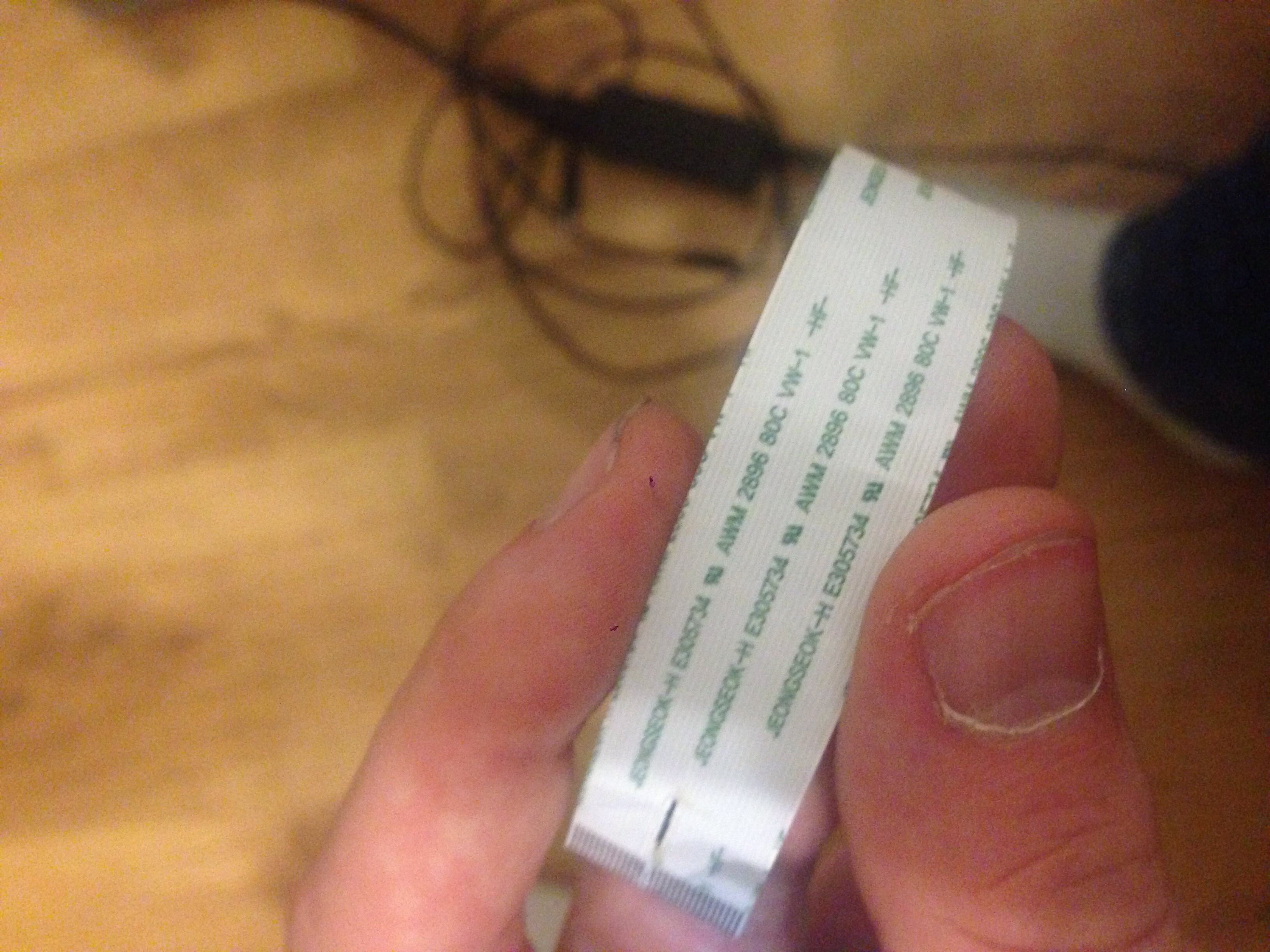

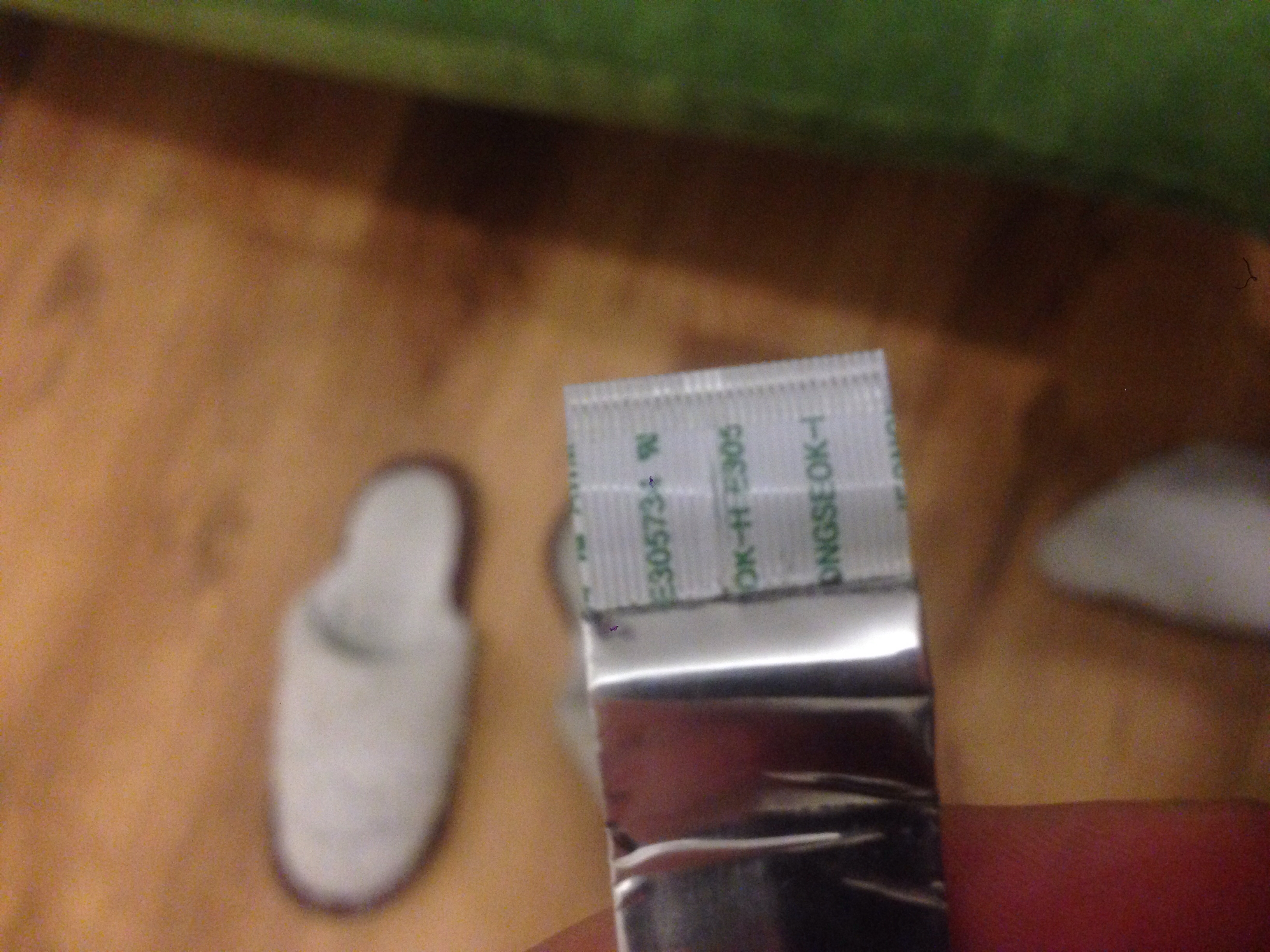

Анон, реально ли найти отдельно шину такую? свою спалил и в душе не ебу как она называется. Буду благодарен.
Вот доп. инфа
Расчехлил, а там всё написано, вот только остался вопрос где такой же найти?
Считаешь контакты; измеряешь шаг контактов; измеряешь длину; смотришь, контакты у шлейфа с одной стороны или переворачиваются на разных концах; заказываешь на Али или в магазинах, торгующих комплектухой (искать FFC FPC)
Анон, спасибо за годный совет, буду пробовать. У меня как раз только один наебнулся

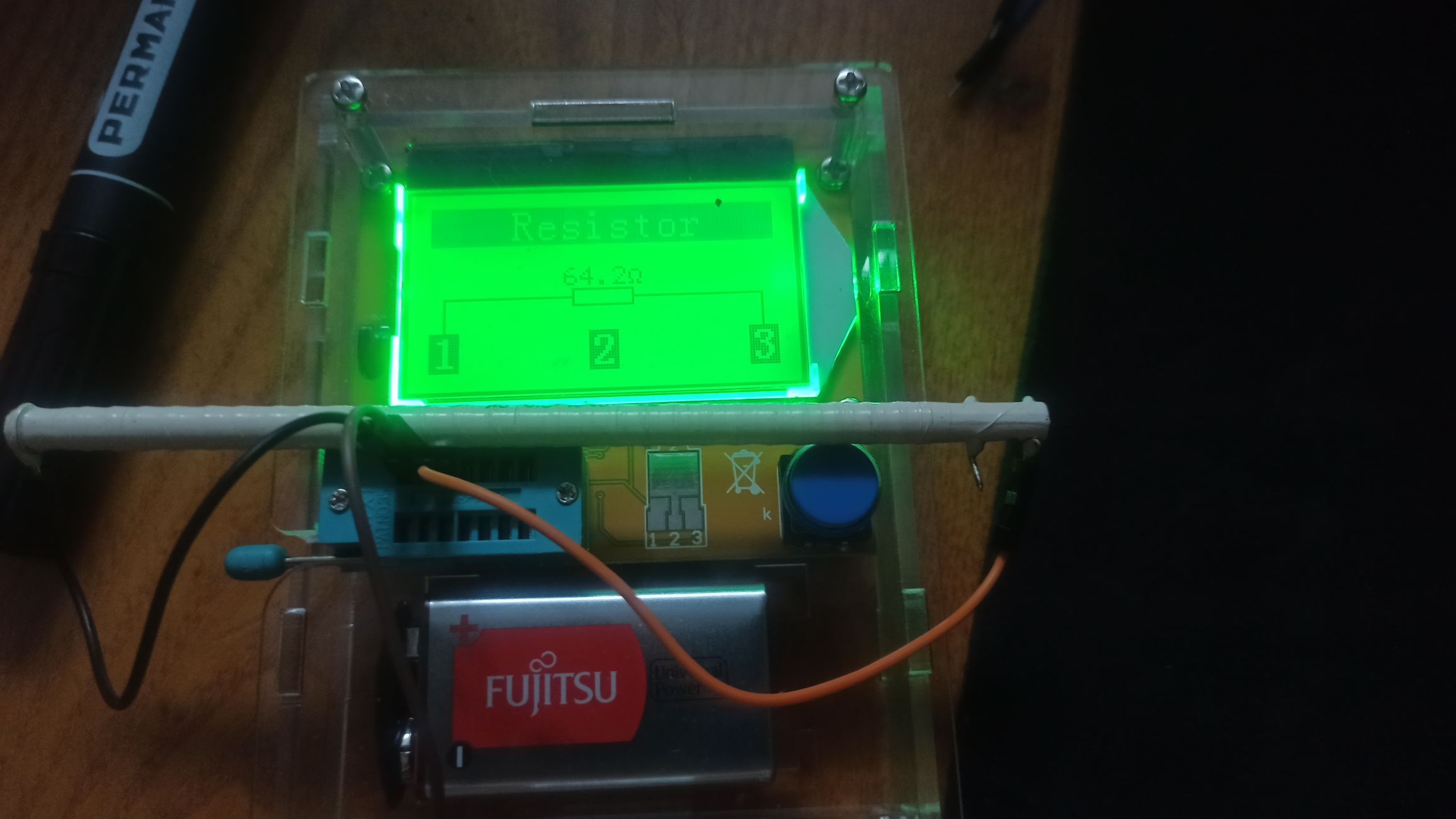

При комнатной температуре сопротивление около 1 кОм.
Самофикс
Модуль памяти от чего-то. Белый чип - тоже ПЗУ, просто корпус чуток другой.
Резистор, не поверишь, называется "резистор".

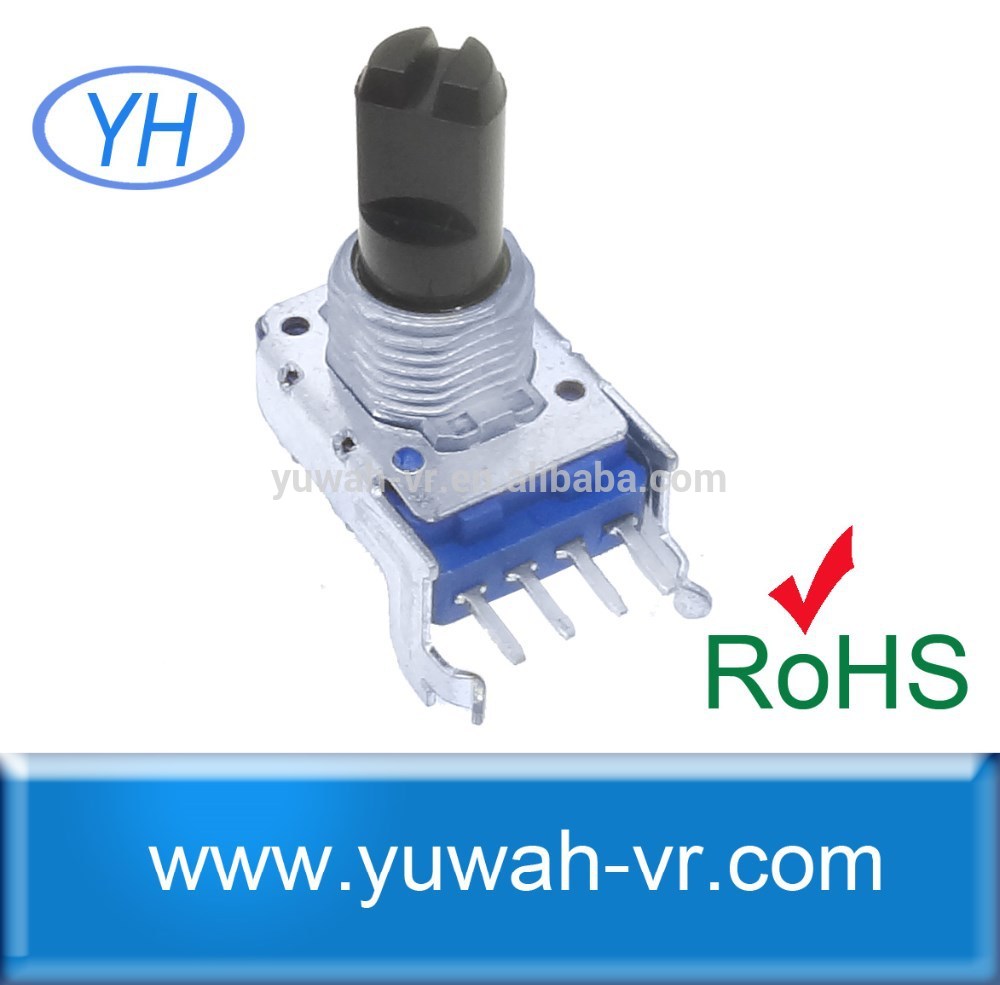

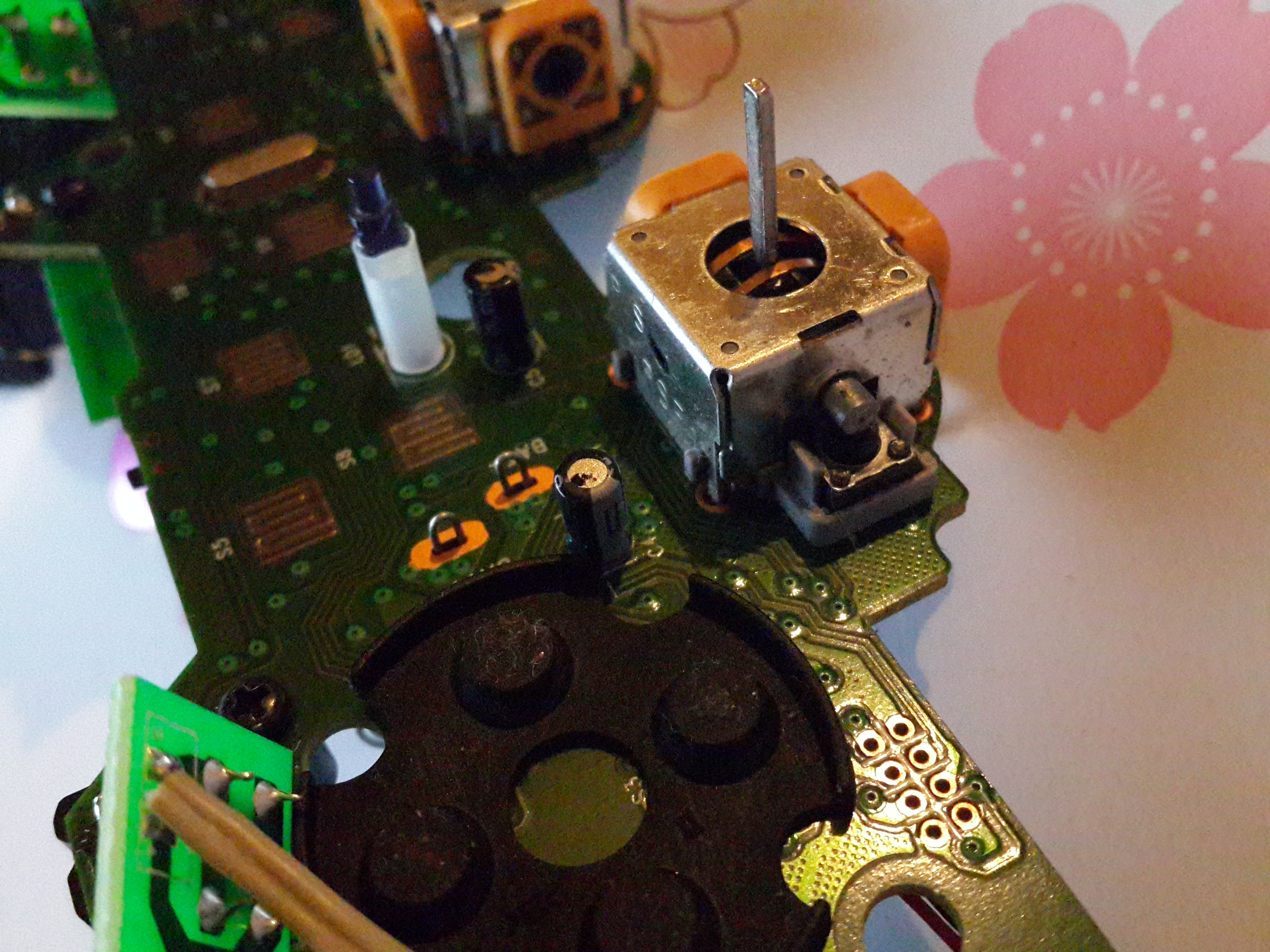

Это больше на энкодер или валкодер похоже, а не на потенциометр. Крайние положения есть у него? Что за девайс вообще?
>>259269
Это аналоговый стик на геймпаде. На каждой оси переменный резистор, который желтый, его и нужно опознать. Отчётливо видно маркировку 20 кОм, но производителя и модель найти не могу.
> но производителя и модель найти не могу
Так он и делается именно под цэй жойстик. Покупай целиком.
https://ru.aliexpress.com/item/Original-3D-Analog-Joystick-Stick-Sensor-Module-Potentiometers-Handle-Joy-stick-for-wireless-Controller-For-XBOX/32688400192.html
https://ru.aliexpress.com/item/10-Pcs-for-Sony-Dualshock-4-PS4-DS4-Controller-3pin-3d-Rocker-Joystick-Axis-Analog-Sensor/32707167655.html
https://ru.aliexpress.com/item/10Pcs-3D-Analog-Stick-Sensor-Repair-Parts-Joystick-Handle-Non-Original-Replacement-For-Microsoft-XBOX-360/32656235618.html
https://ru.aliexpress.com/item/New-Replacement-3D-Joystick-Module-Repair-Parts-Analog-Stick-Potentiometers-For-Microsoft-XBOX-360-Wireless-wired/32755509410.html
Так они 10 кОм все, я весь али перерыл, ни одного с 20 кОм как у меня. Или это похуй и работать будет?
>>259283
Целиком такой же не найти.
Если он включен делителем - то абсолютно похуй на сопротивление.

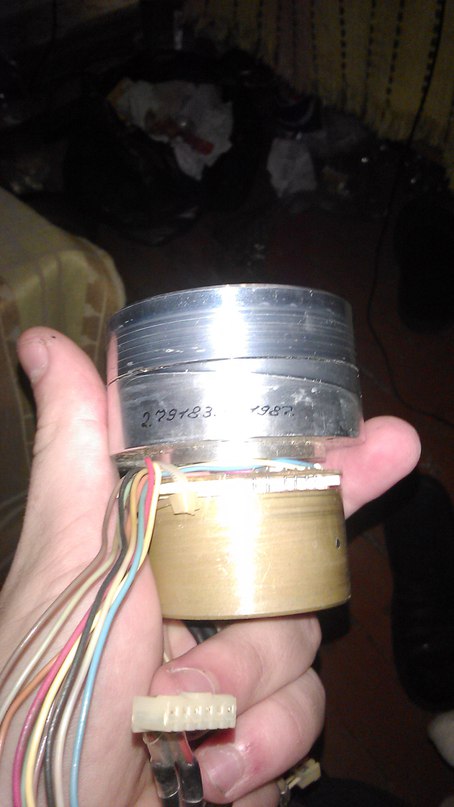

Маркировка 2.79183.11.1987 все что на нем есть .
Ремонту не подлежит, имени не имеет, кроме внутризаводского децимального номера. Ищи такой же маг с моторами на донорство.
видаки? их еще ктото юзает?
предок лет 10 назат купил плату видео захвата и всю домашку перегнал в цифирь залил на двд балванки, а кинцо можно и в интернетах найти правд некоторый эксклюзив с тем еще переводом порой очень сложно откапать
или тебе для махараек?
Да мне бы его характеристики узнать . А остальное херня . Видаку быцл пиздец вот с него и снял . И естественно провтыкал сам видак ( модель и марку) Чтоб узнать что это блять за мотор

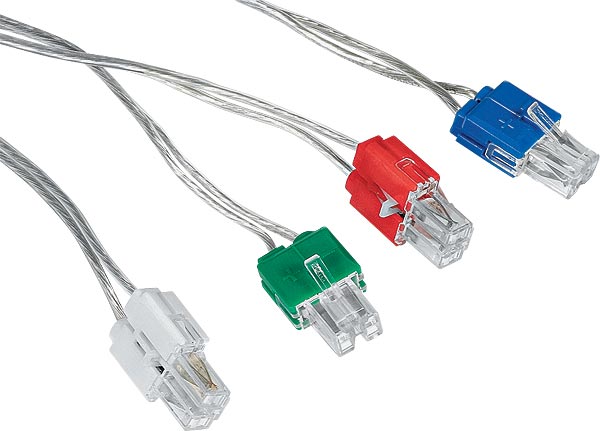

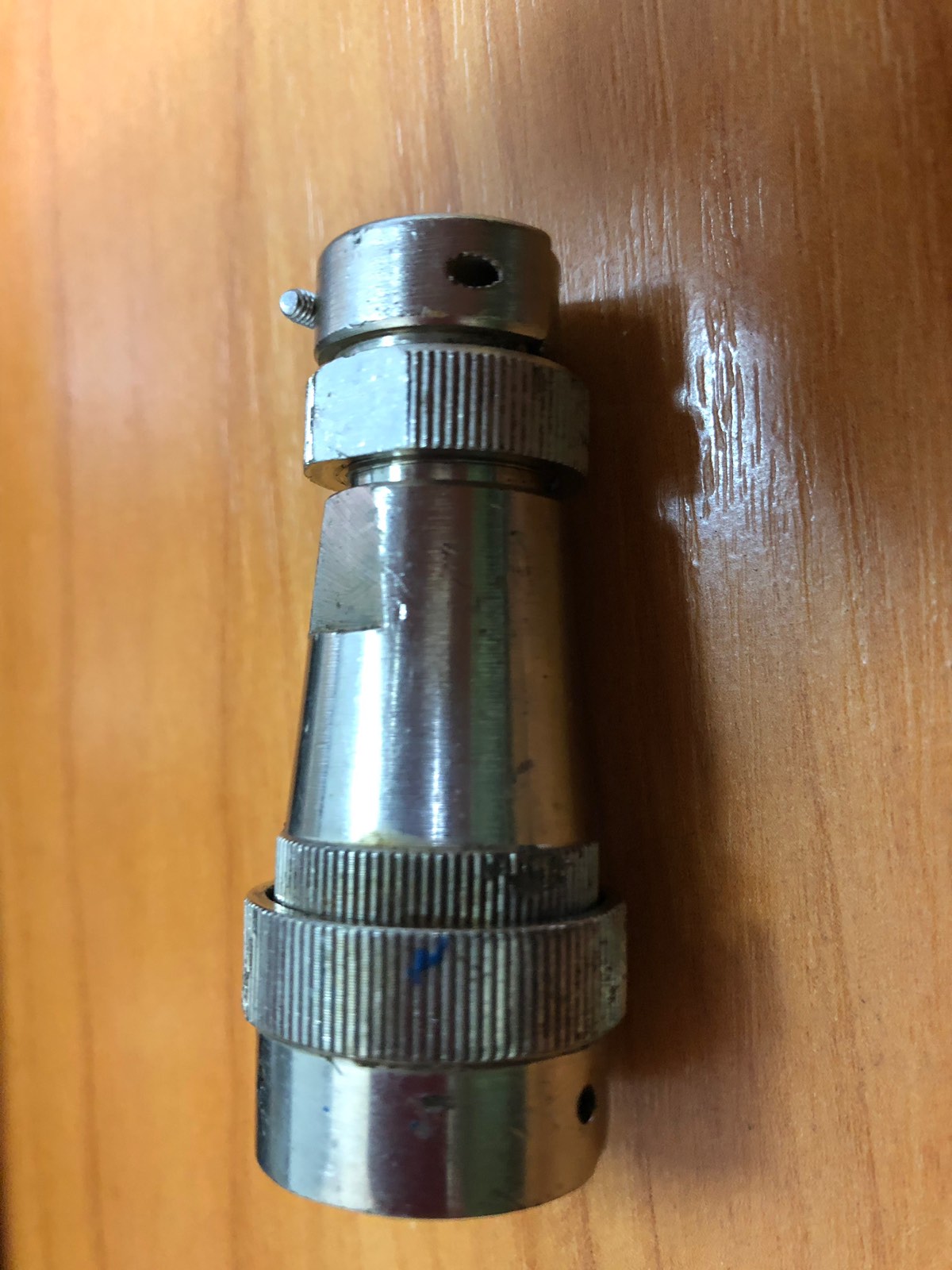

Может знает кто марку?
на микрофонный кабель LCM-26 похож но в нем 2 жилы,возможно есть и 4
Ну вот как всегда, задал вопрос и через 15 минут сам разобрался.
>>261939
кто знает че за хрен такая http://rusdrones.ru/upload/medialibrary/04c/04cdab2b539c5879a794ec38b9873c0f.PNG
Вытащил из сканера эту детальку.
через поле магнитное проходишь, она активируется и сигнал посылает во все стороны. Если сигнал идентифицируется, как свой, то пищит охрана.
Хуясе! Сколько сканеров разобрал - такого не встречал. Края листа распознает?
8205 - это полевик FS8205.
Не знаю, что эта штука распознаёт. Интересно вообще, что это за элемент то такой?
С первой страницы. http://bit[тчк]ly/2kdoZCp
Этот спек я находил, 2004 там нет.
Вообще, что можно из такого шаговика замутить? Какой-нибудь генер ветряной, или там привод на рулон сортирки взлетит?
Сорри за качество фото, туда хрен подлезешь.
>B1L83C220 643
ты бы еще более шакальную фотку прилепил. Померь параметры резисторов и не еби голову.

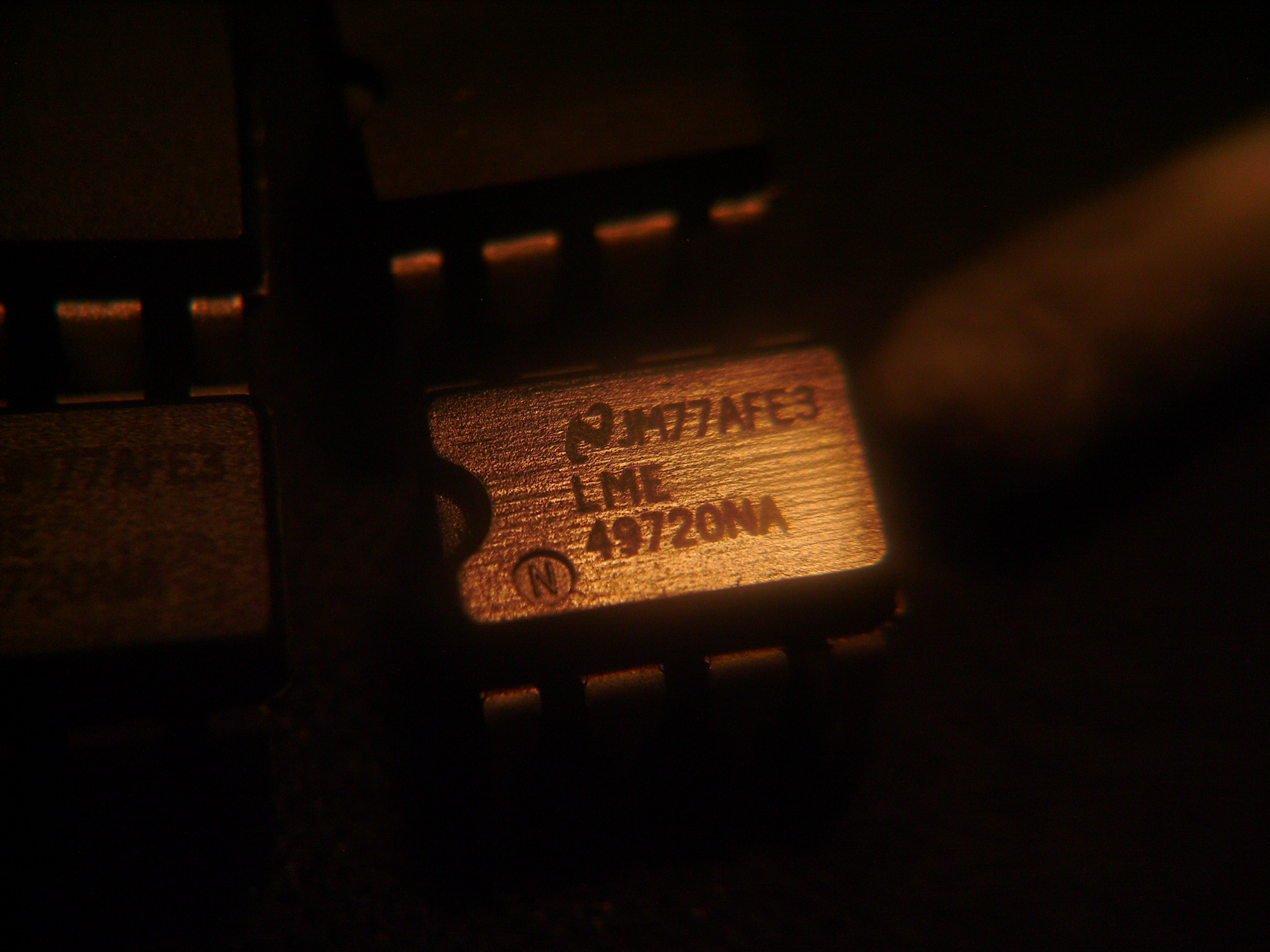

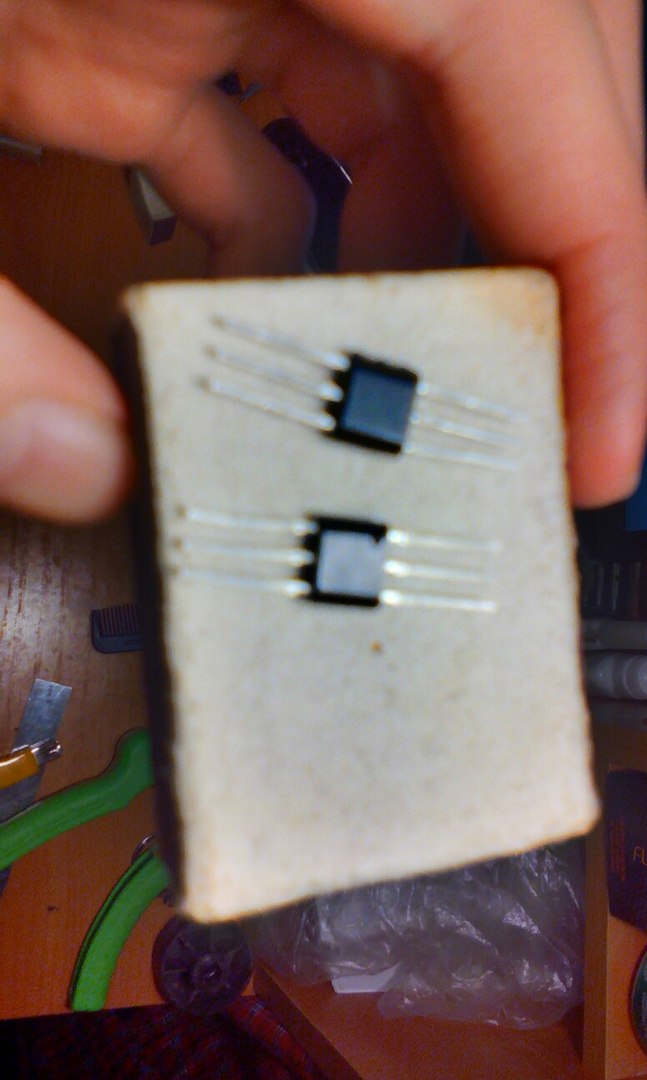

Гугл говорит что это L83C220 фирмы BI TECHNOLOGIES. Только я не могу найти даташит.
Как я тебя блять с двух сантиметров сфоткаю лучше, умник?
> B1L83C
В этих условиях пойдёт какой-нибудь провод в силиконовой типа золяции, такие бывают на люминесцентных лампах подсветки, в светодиодных лампочках, местами в лампочках для противотуманок в тряпичной изоляции... Дерзай.
>люминесцентных лампах подсветки
>ноутов/телевизоров/старых сканеров...
>CR2325
Наркоманы, блять.

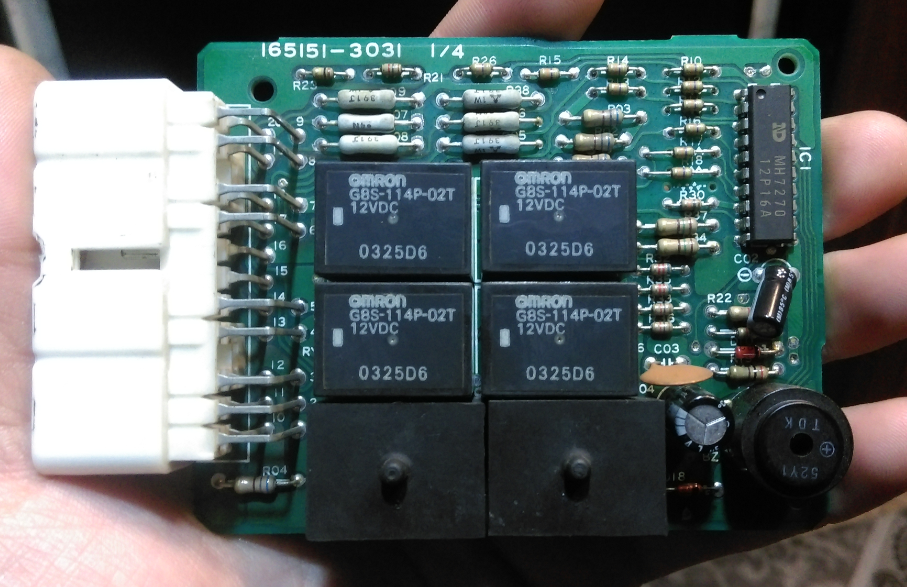

Снято с а/м Toyota Surf, управление стеклоподъёмниками
диоды или сборки из 2 диодов, тестером сам прозвони
на замену можешь вколхозить 4148
Двачую за рентгенку. Выкидывай её нахуй от греха подальше.
По-нубски кривые руки + рентгеновская лампа = вымерший нахуй дом. Это серьёзное дерьмо.
Помогите опознать <хуйня-нейм>
http://kommersant.ru/doc/2215201
И ваще есть портабельные заменители кварцевого резонатора для кварцевых часов?
Такие, ну чтобы ну прям точные и атомные были.
ну ахуеть вы теоретики
>Большой
а чего не быстрый то

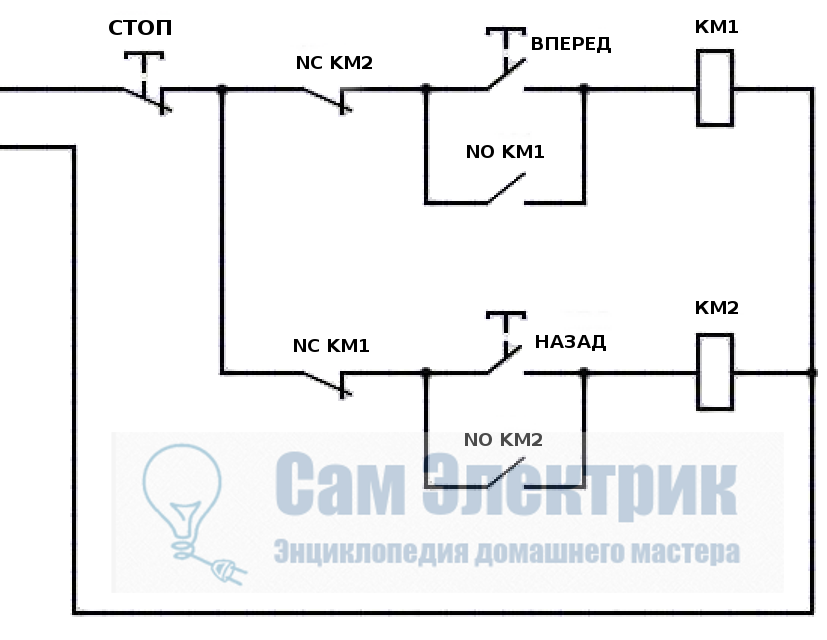

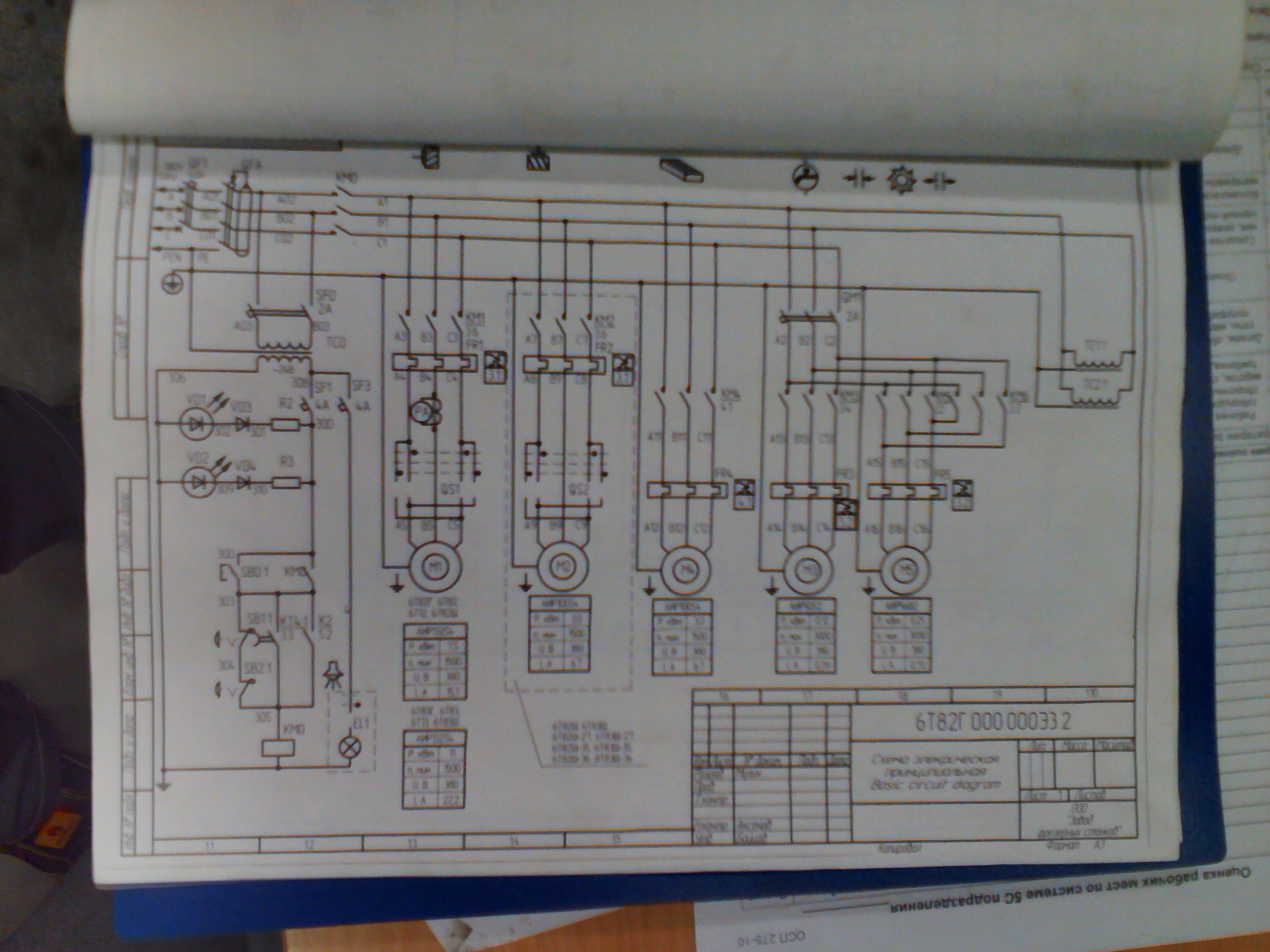

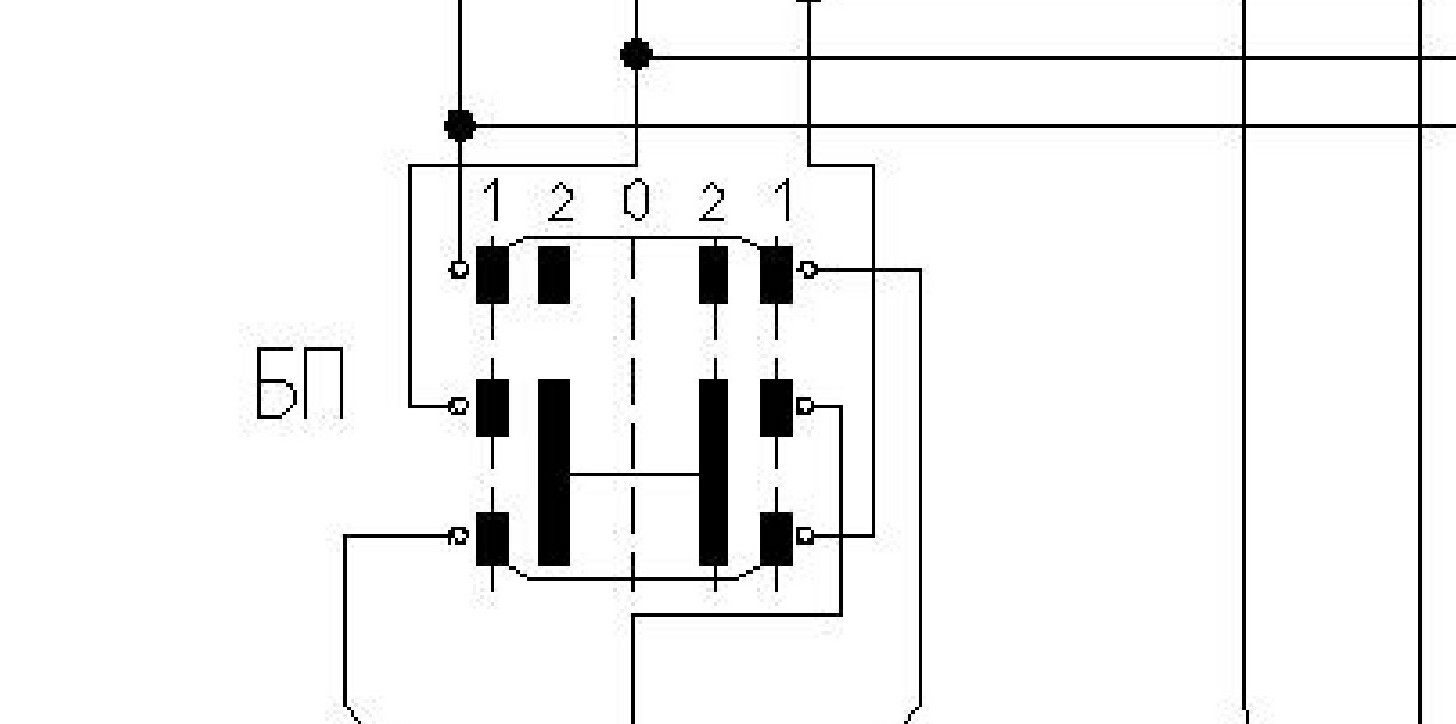

как практиканты блять, спрашиваешь по старым схемам что за кнопка-говорят что это контакт...
а так смотри по гостам, я так понял тебе надо перевести старую схему на новый лад? ГОСТ 2.710-81 ЕСКД
Обозначение S- Устройства коммутационные в цепях управления, сигнализации и измерительных. А именно выключатели, переключатели, выключатели, срабатывающие от различных воздействий. А вот со второй буквой надо разбираться, где эта ебанина стоит? В принцепе если тебе для диплома то можно пометить этот переключатель как SА. То есть S-переключатель, А-общего назначения(не специальный). Но если тебе для проекта то стоит разобраться, а так смотри ГОСТ.
http://www.pntd.ru/2.710.htm вот даже сам гост
у таких переключателей нет определённого графического обозначения. Я реверсивный так изобразил.
ну и QS если тебе это вообще надо(а по новым гостам надо) . а то я и забыл уже
https://2ch.hk/ra/src/272230/14899019486850.png
тьфу блядь опять забыл исправить, ИНДУКТИВНАЯ КАТУШКА L441 LX36A, не емкость
Дык вроде рентген наведенного фона после себя не оставляет. Или ты про включение? Но в любом случае - нахуй, да.
Я так понимаю, прошивка и звуковой фаил сидит на микроконтроллере(или флешке???) которую я подписал AS 1635DA1518-03A.
Проблема в том, что я не могу ее опознать\пробить в инторнетах, что мне делать?
ебать вы дебилы. Обвешаются даунизмом своим и ебут друг друга в жопы. А потом нужную вещь хуй достанешь.
нахуй ты военку принес? Ты ебанутый?

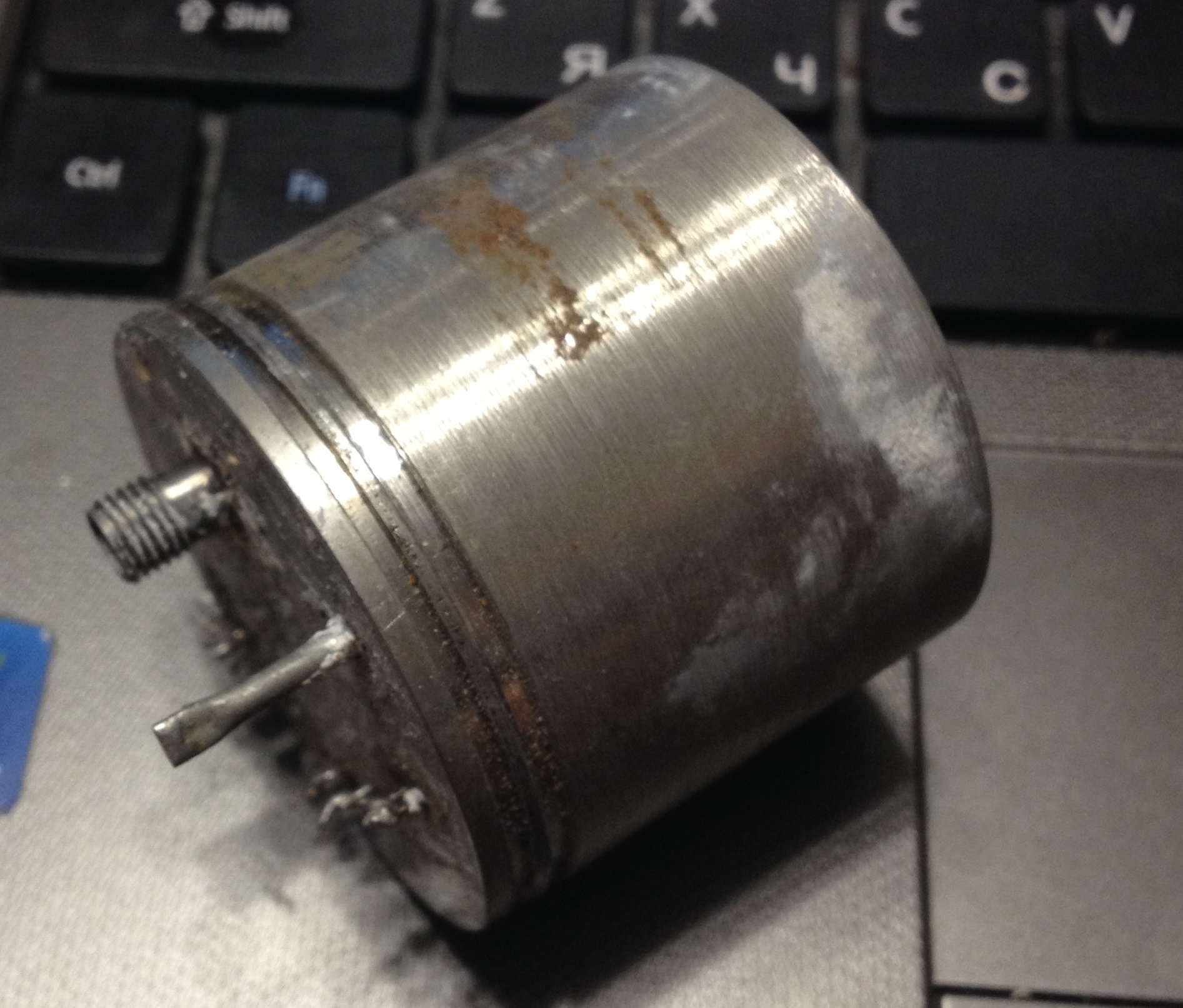

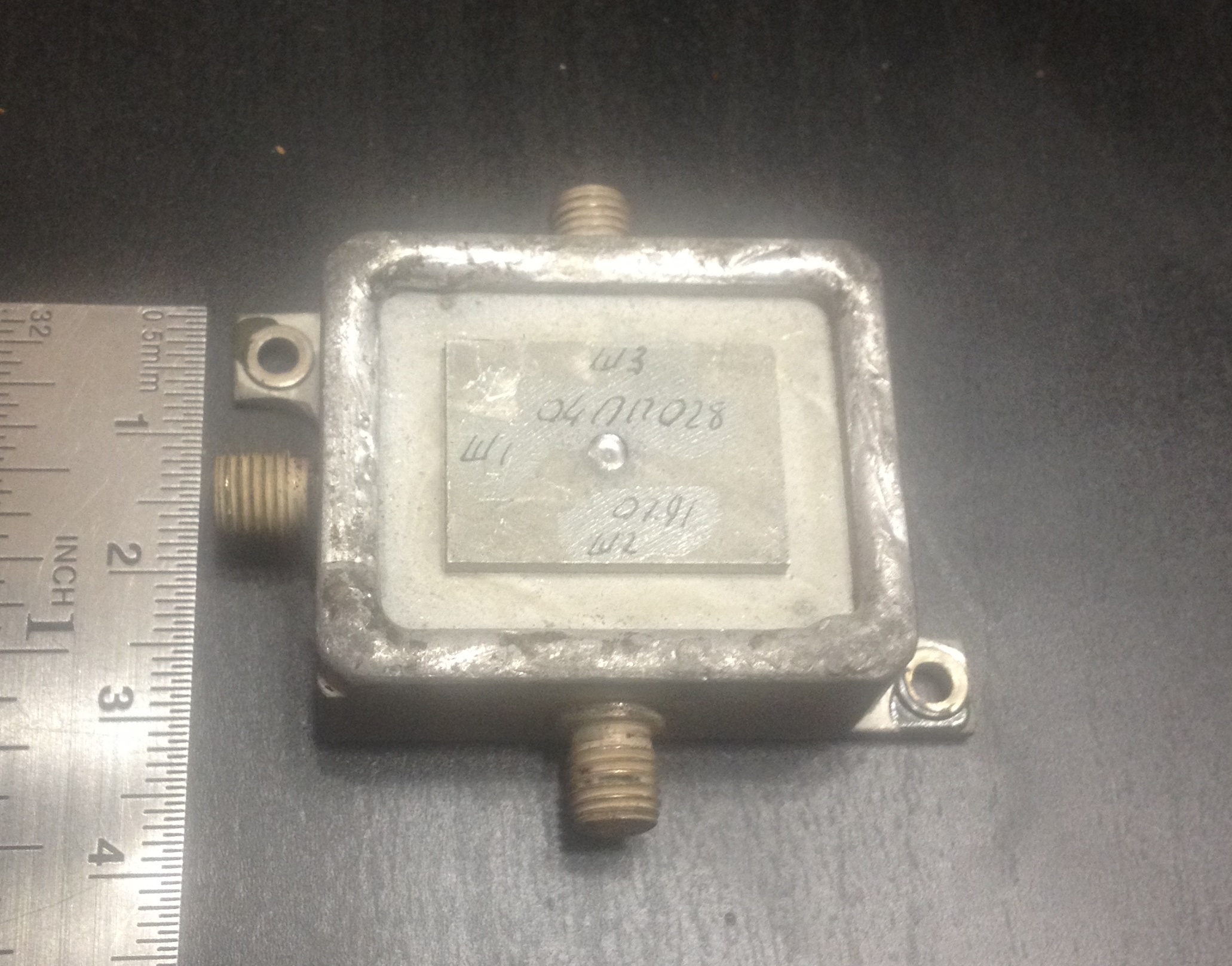

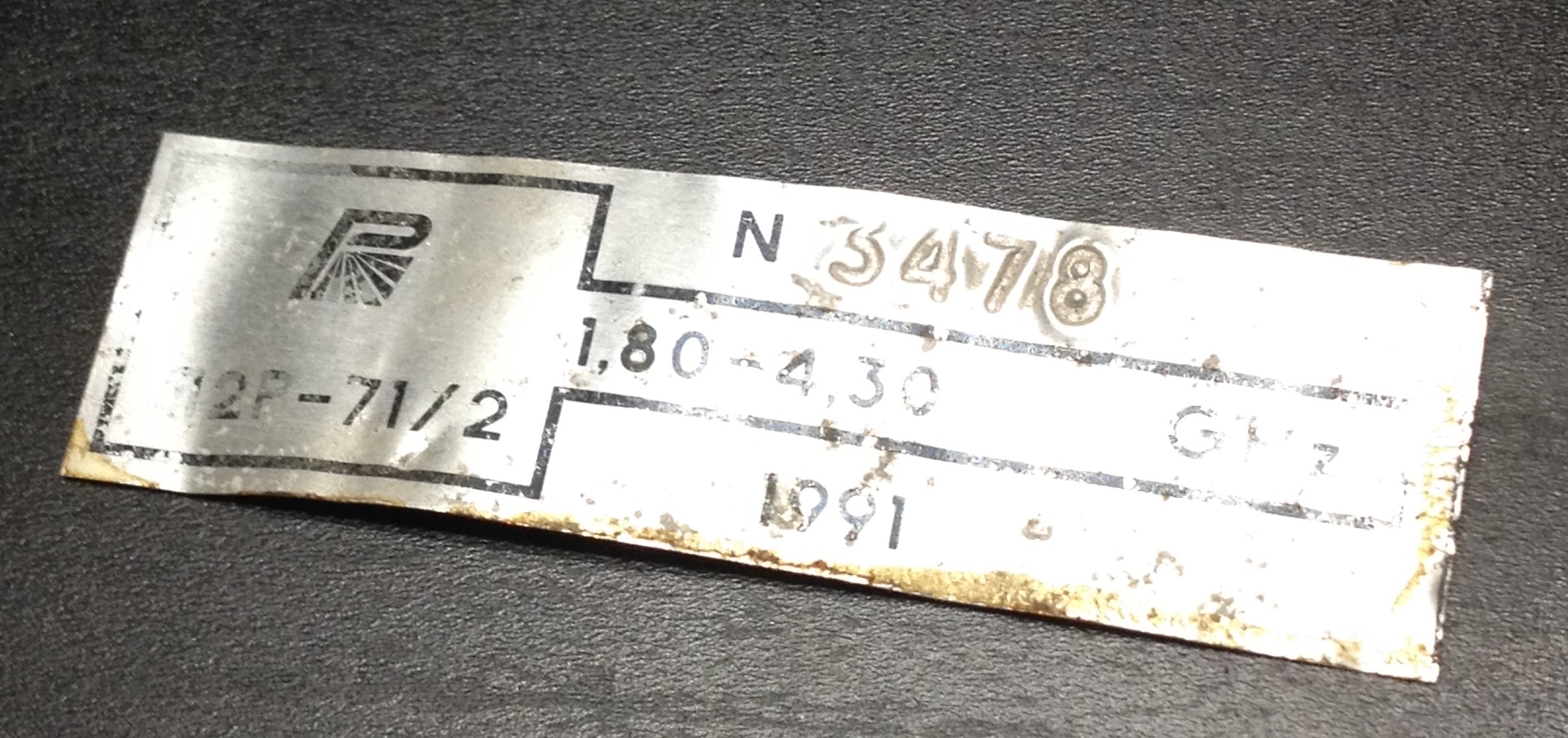

Первое - смеситель\сумматор\делитель какой-нибудь. Второе - шильдик. Третье - детектор или датчик.
ты что пересрался ебасос, это детали с Ч3-66 ебасос люди добже поможите кто знает

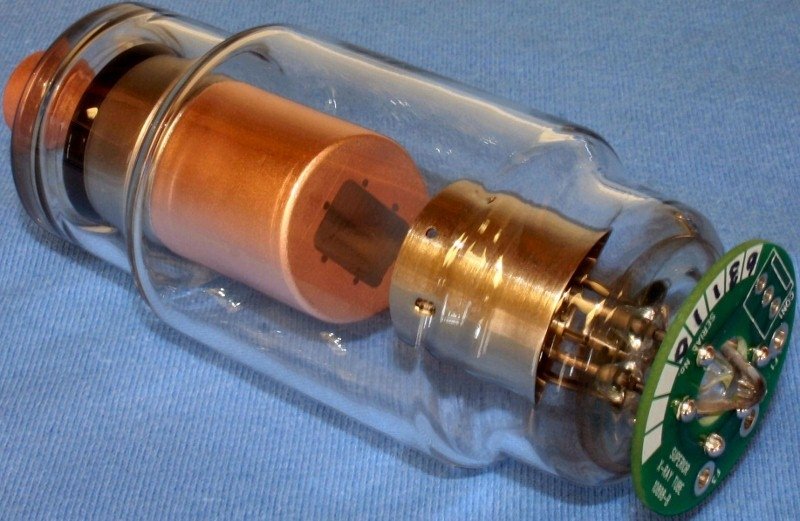

На ней написано X-RAY на боку, как ты думаешь что это?
Третий пик с уверенностью на 85% скажу что это батарея с птур или аналогичной хуйни.В отрочестве много такого перетаскал,и катушки с кабелем от него тоже,у кабеля ебанистическое сопротивление было кстати и он никуда не годился.
Совсем кривые руки не запустят/выпалят накал, умеренно кривые - пожгут только себя, т.к. не получат нормальных напряжений, а значит и проникающей способности, а с прямыми руками уже хватит мозгов запилить свинцовый ящик и выпилить узким пучком только соседа-долбоеба.
>Господа, подскажите, как правильно называются элементы обведённые в круг?
Подстроечные катушки
>>275862
Мамка твоя колебательный контур.

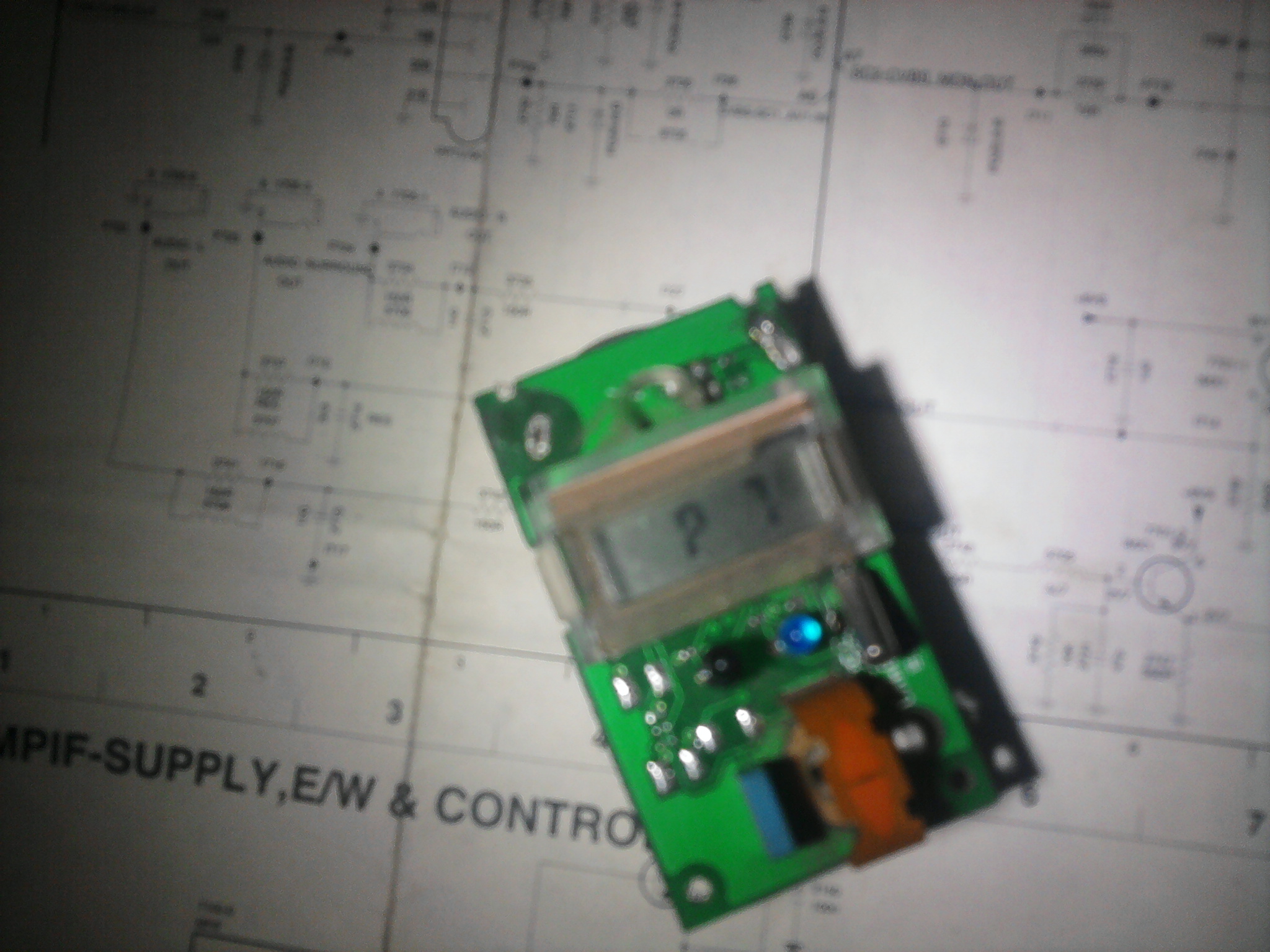

(это плата электронной сигареты 200w)
слева от него написано q3
спасибо. похоже на правду. а почему не впаивать резистор?
плата кинескопного телевизора

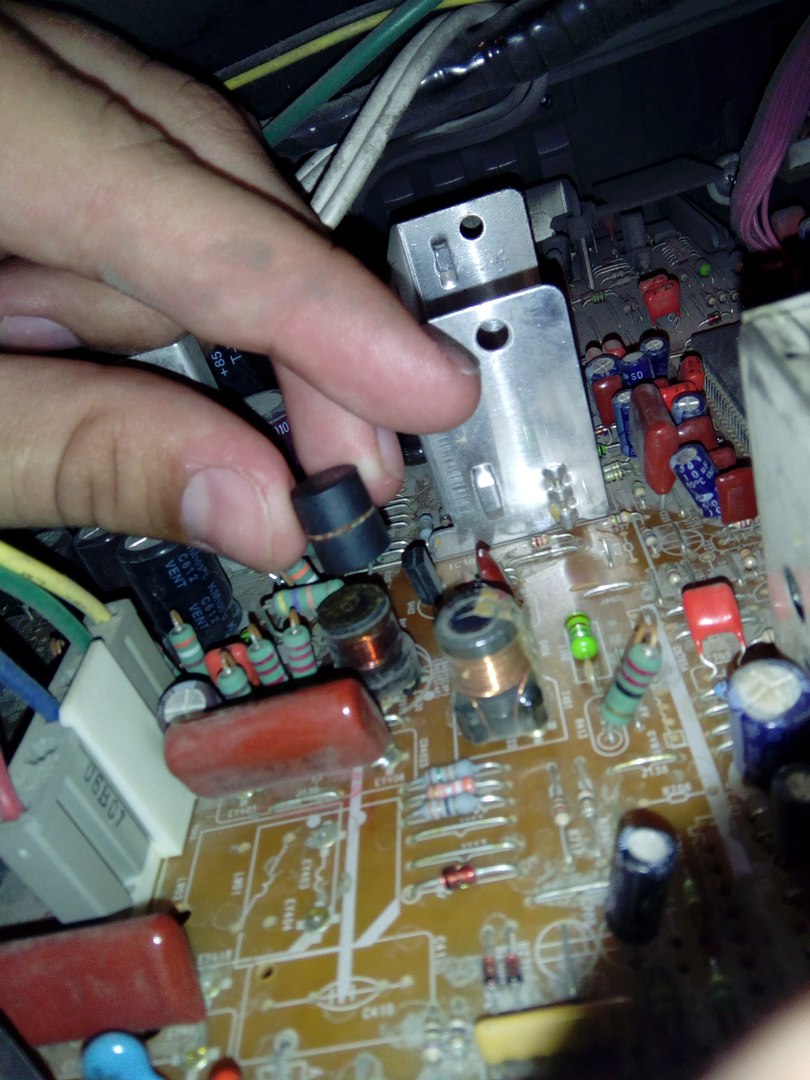

>что за вещь я держу культяпками ? вроде как должна крепиться к катушечке под ней
Очевидно экран катушечки
Это катушка с нелинейным сердечником. Нелинейность обеспечивается смещением внешним постоянным магнитным полем, вот этим магнитом.
Где-то в коррекции растра кинескопа используется такое.

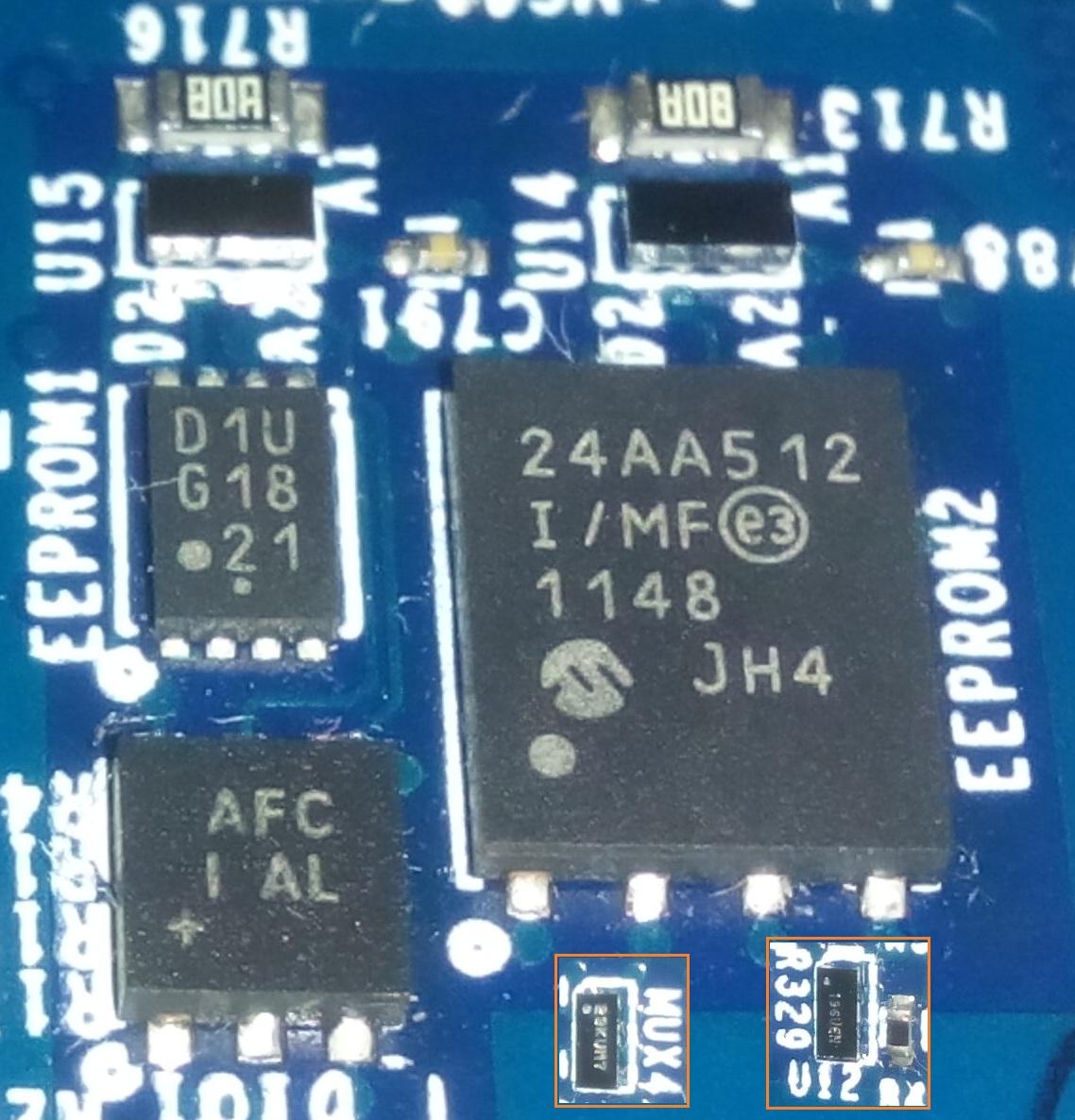

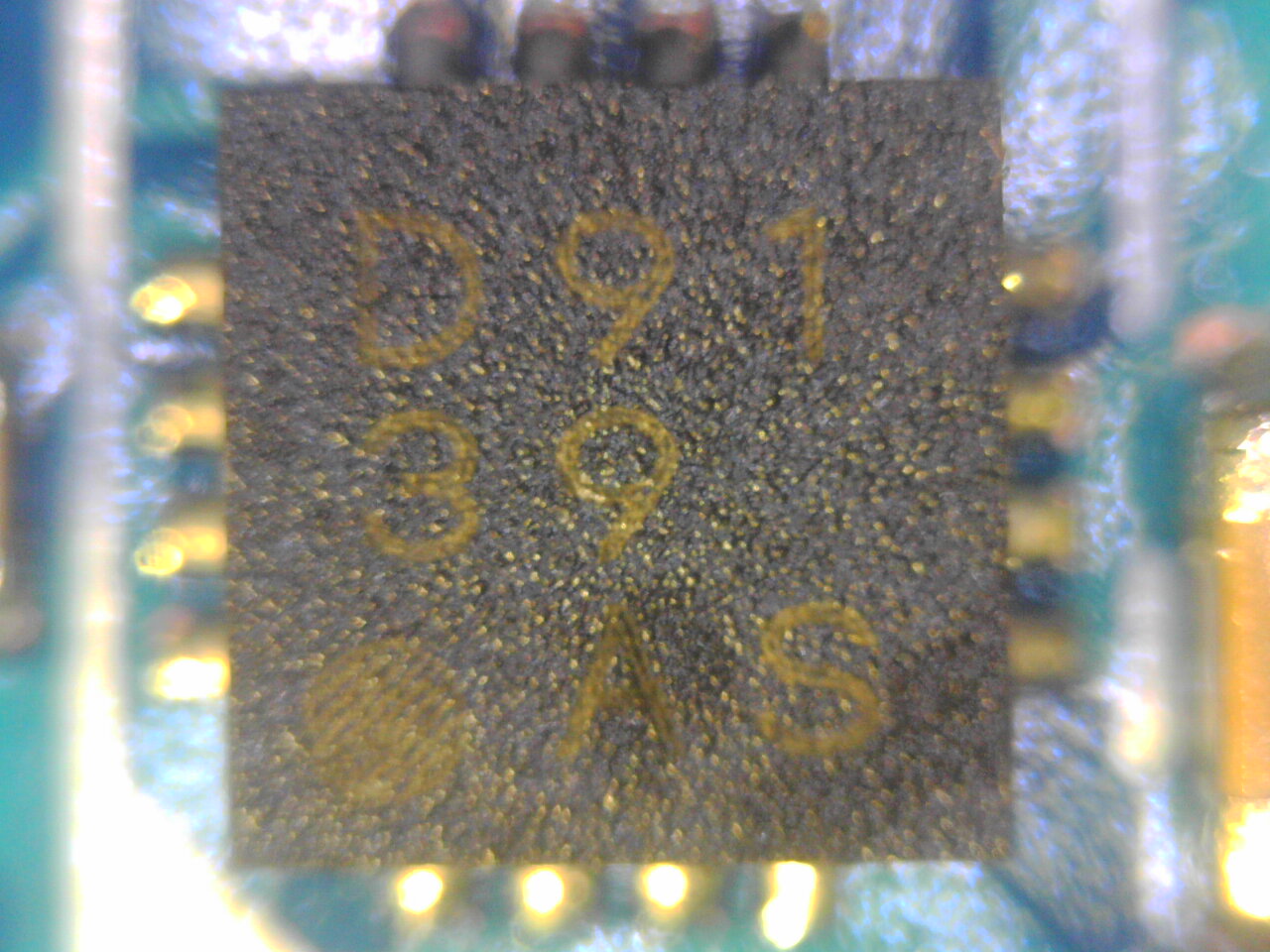

smd в корпусе sot23-5, маркировка - A12U
как я уже понял A1 - это код элемента, 2U - дэйткод
судя по схеме это какой-то dc-dc преобразователь с 5 омным кз на землю между 2 и 3 ногой, расположен возле проца, питается от li-ion
установлена сия хрень в mp3 плеере hifiman
пройдясь по форумам нашел, что это может быть
AP2406, AM2406, APS2408, APS1006
или
ME3406, M3406, GP3406 или YB1680, BM1701
ближе чем в китае, партией в несколько десяток\сотен штук, найти не удалось
кроме одного - M3406-ADJ SOT23-5
подойдет ли?

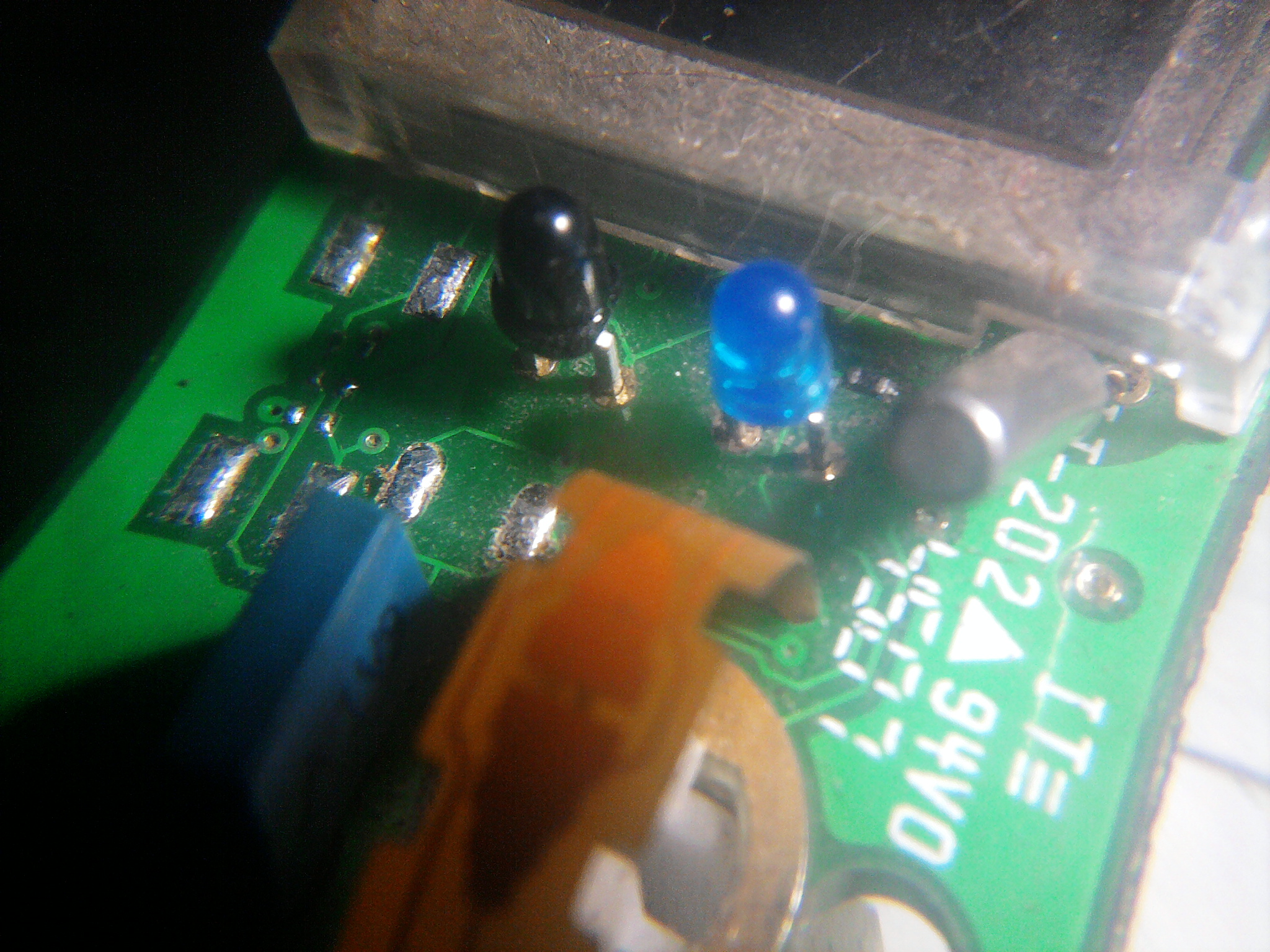

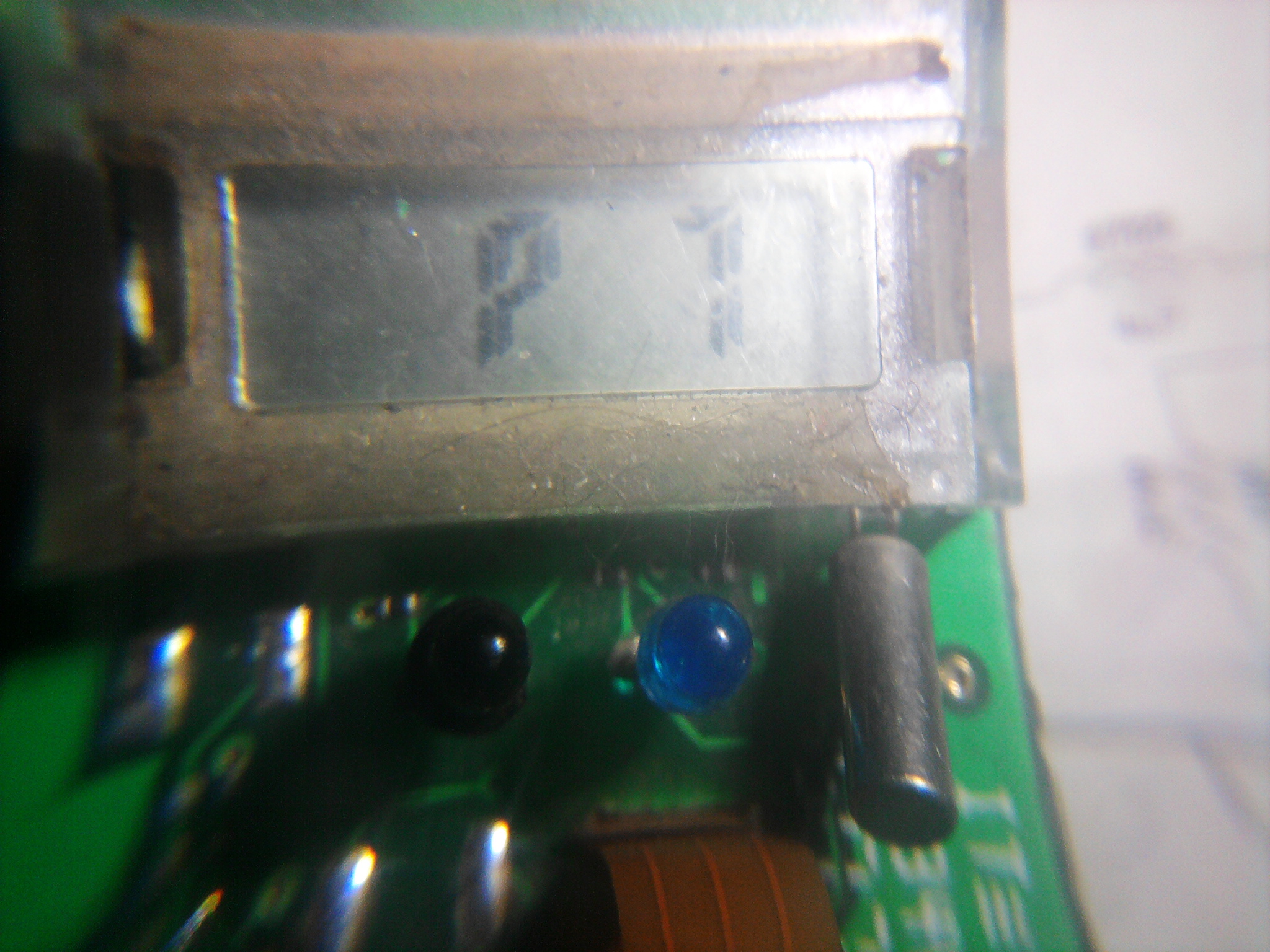

Ни разу не велокомпьютер, на жки есть символ температуры.
Велокомпьютер с термометром. Почему нет, логичная фича для велокомпьютера.

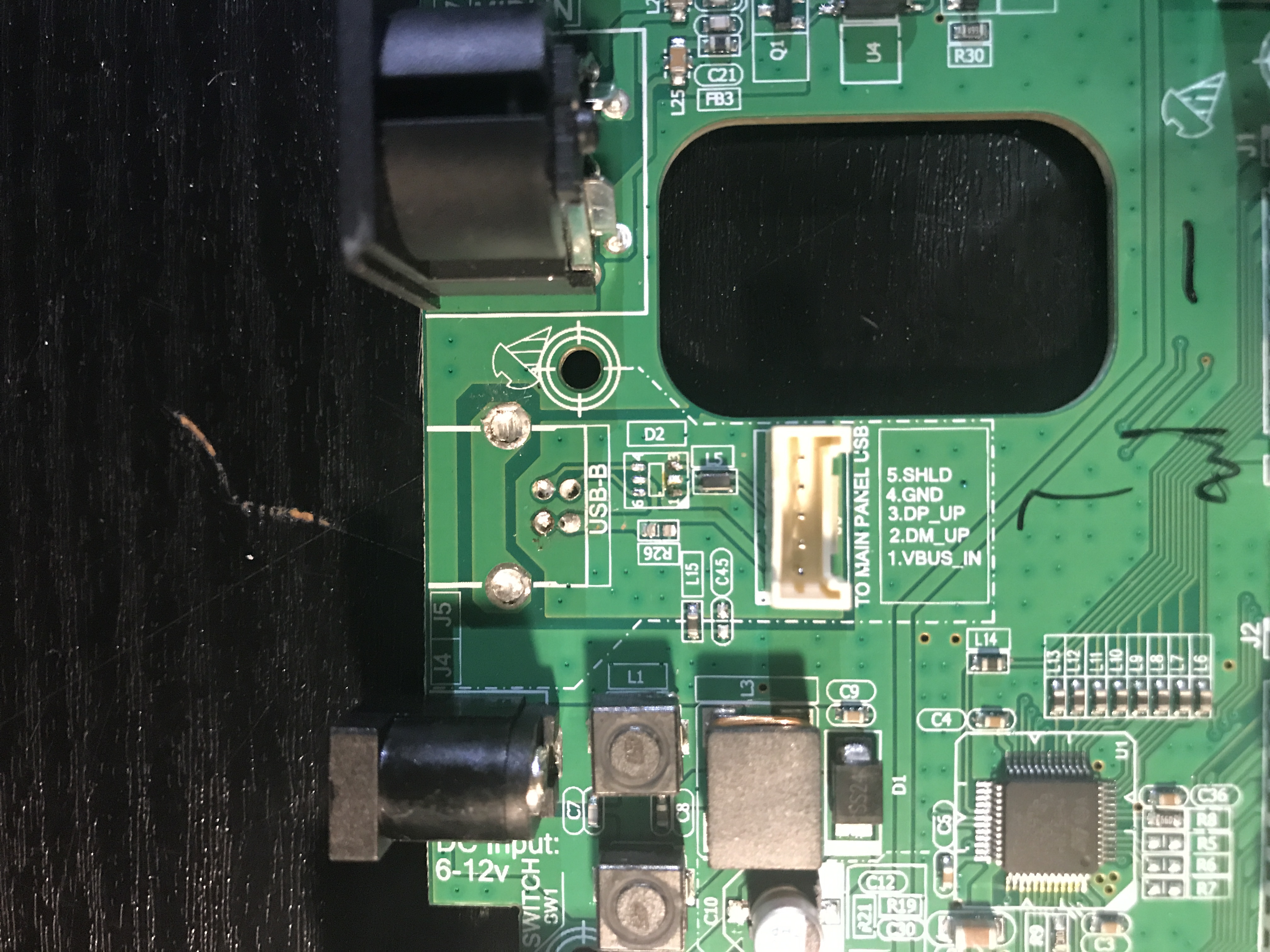

Нет. Если знаешь, подскажи полное обозначение этого элемента.
Я предполагаю, что это npn транзистор DTC114EUA в корпусе sot323.
драгметаллы золото серебро платина палладий осмий рутений родий иридий........ о дааааааааааа........................

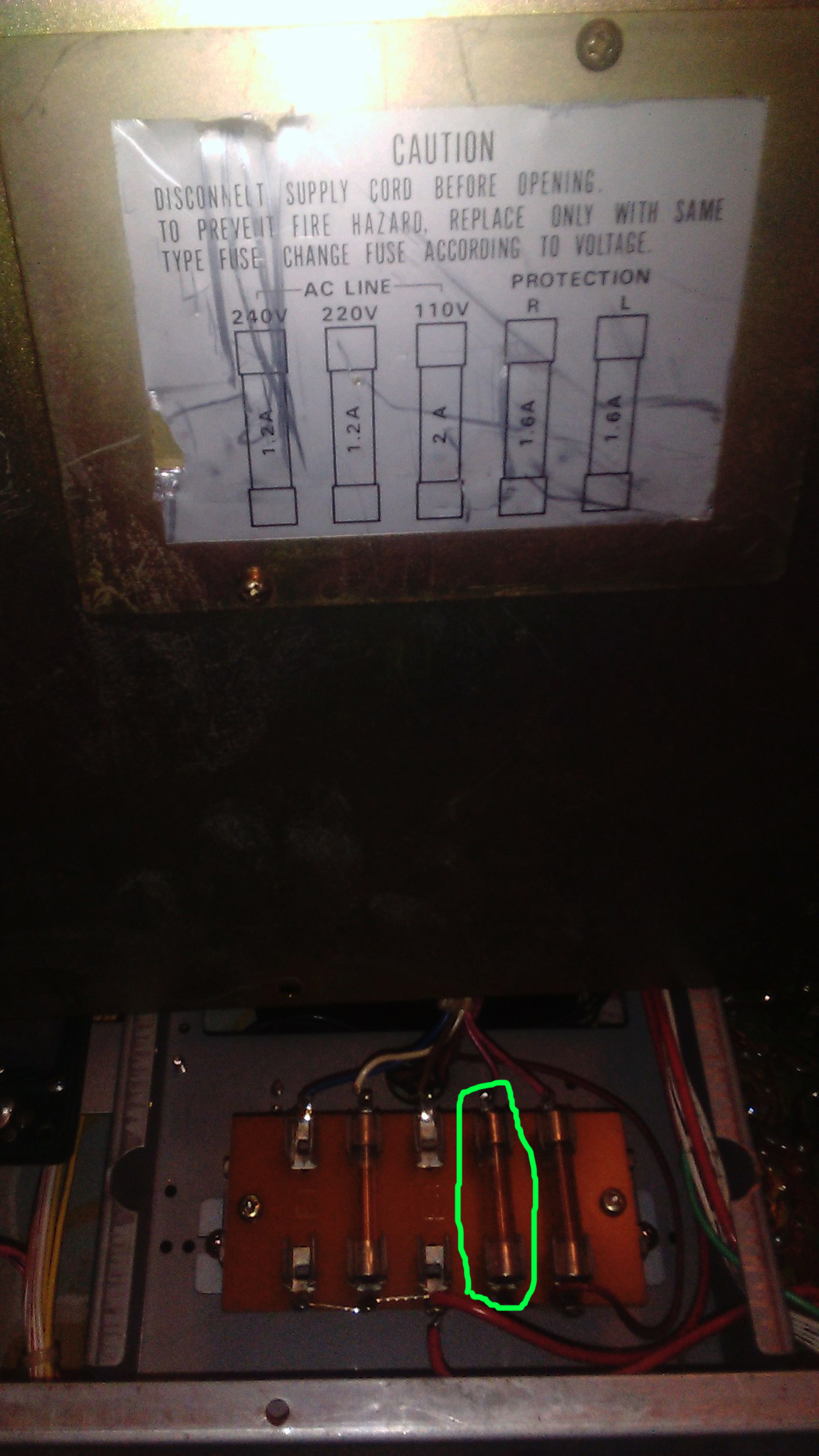

Мелкий резистор на последнем пике отъебнуло, Керамическому этому хуй что будет.
Смотри к чему подключен мелкий резистор, там поди транзистор выходной сгорел или что-то около того.
Ок. Такая маркировка (оранжевый-зеленый-коричневый-золотой) соответствует номиналу 350ом с допуском 5%? Этот маленький резистор идет на большой транзистор сбоку, он может подохнуть? Так же, как оказалось, сгорел предохранитель правого канала.
Номинал резистора в соседнем канале посмотри.
Я бы на твоём месте вытащил из повреждённого канала все активные элементы, за исключением входа и проверил бы их.
Наверняка выходному транзистору пизда настала.
ОП, проверяй выходной транзистор, не повреди слюдиную прокладку!
Если сам боишься - ищи спеца по винтажному хайфаю в своем городе.
Резисторы, а тем более предохранители, горят ПОСЛЕ транзисторов.
Нужно тестировать все, а непросто смотреть, что обуглилось и тупо его менять. Не поможет.
Выдернут из факса бразер 2825r.

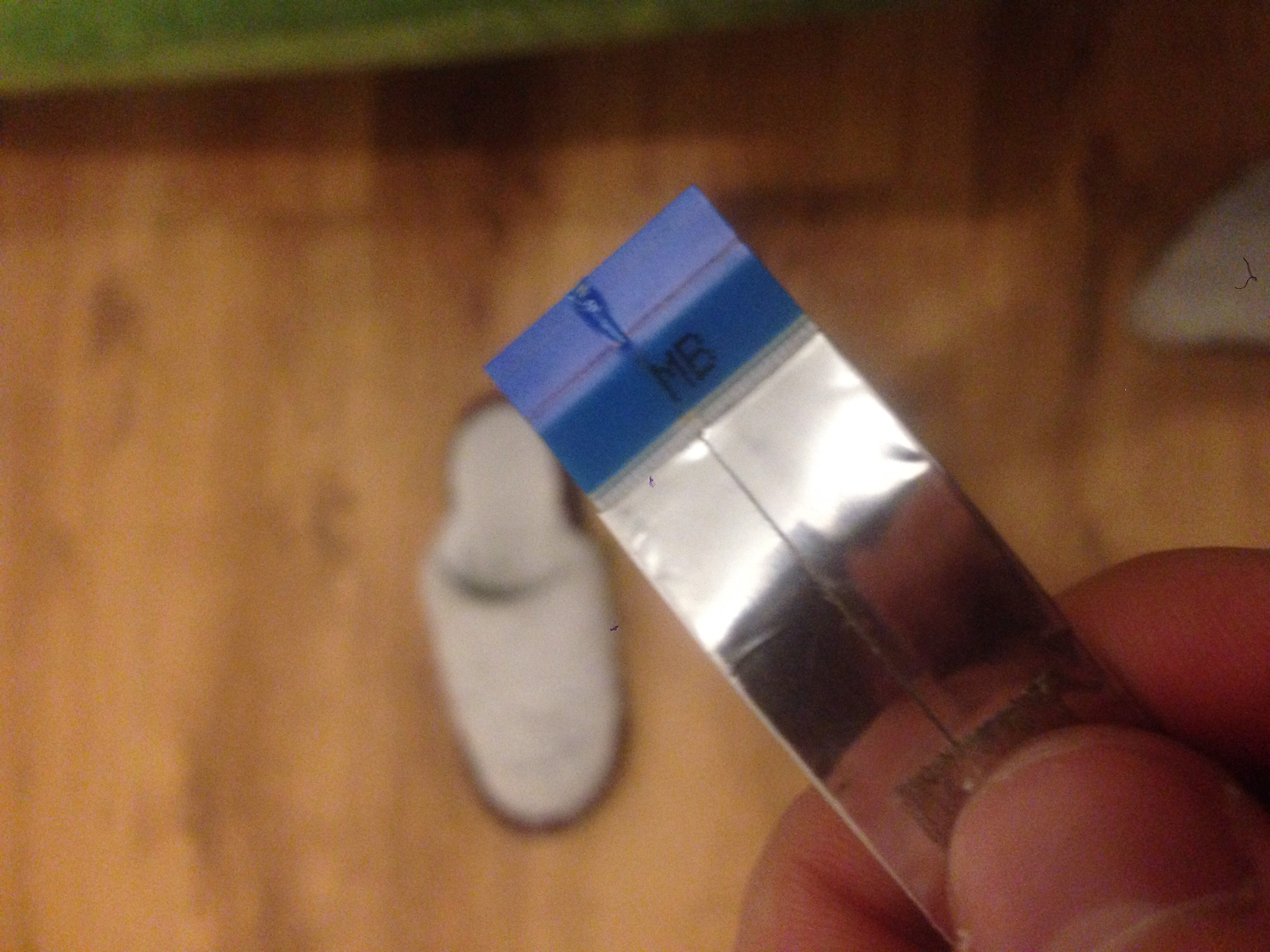

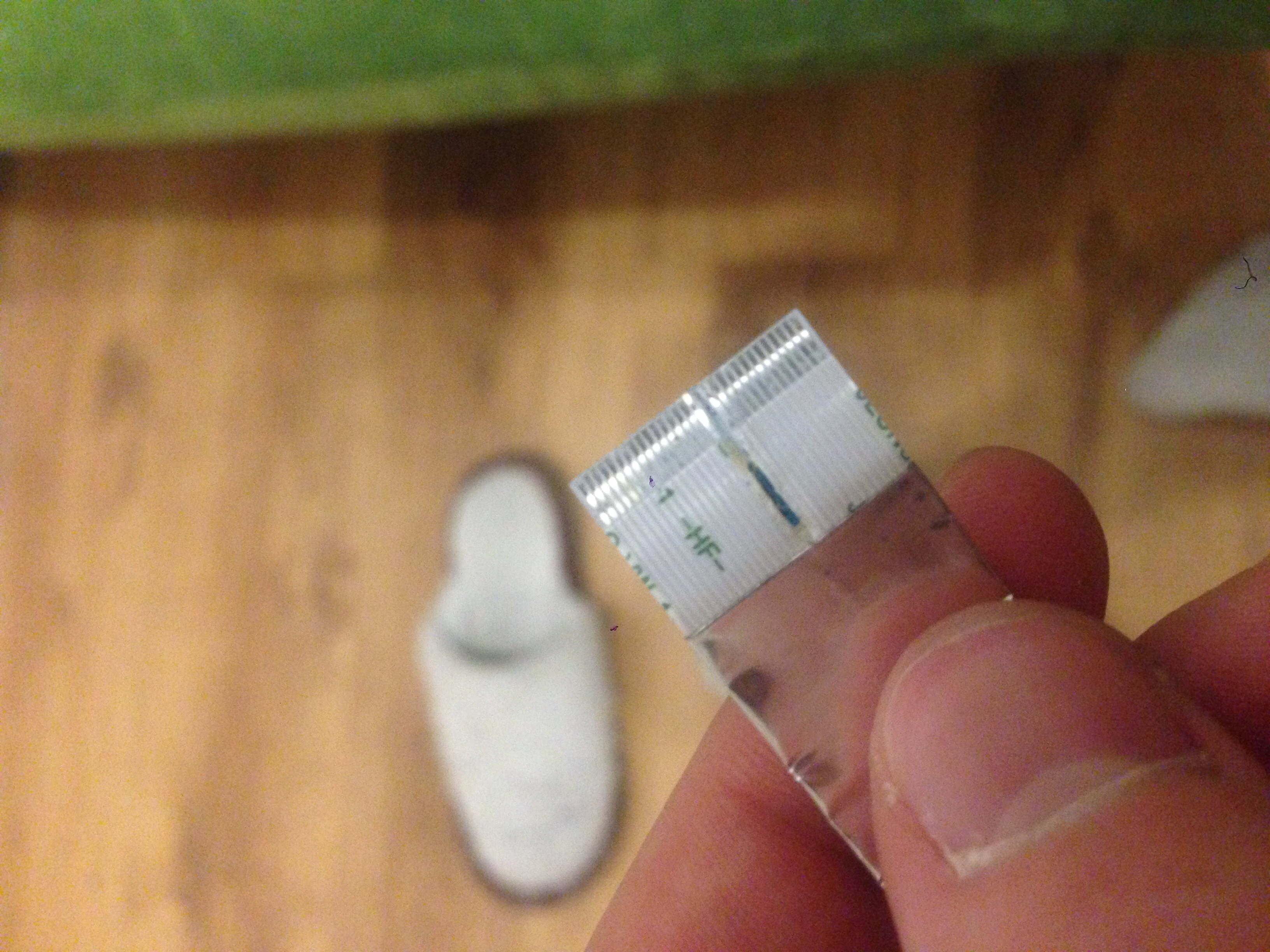

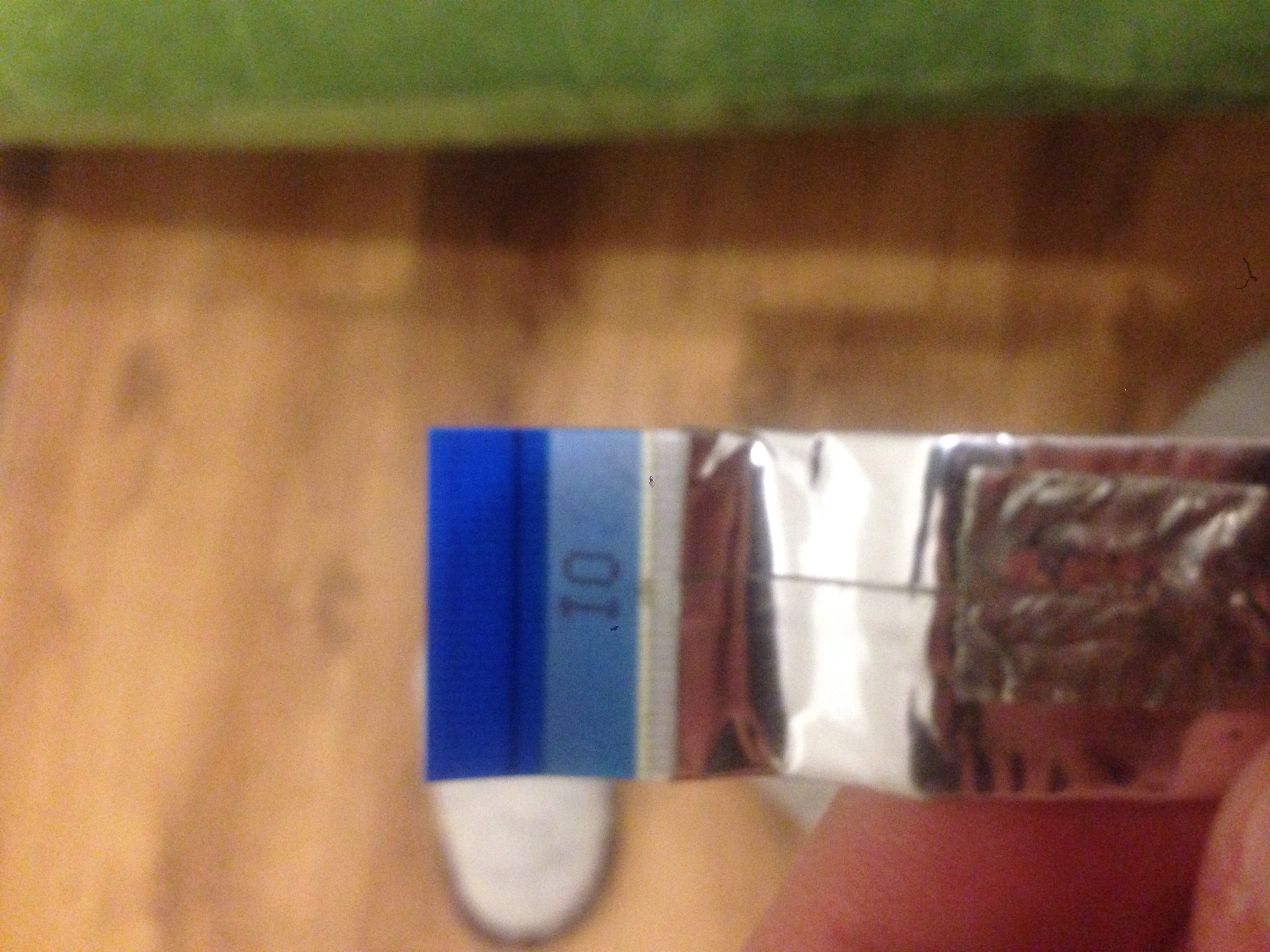

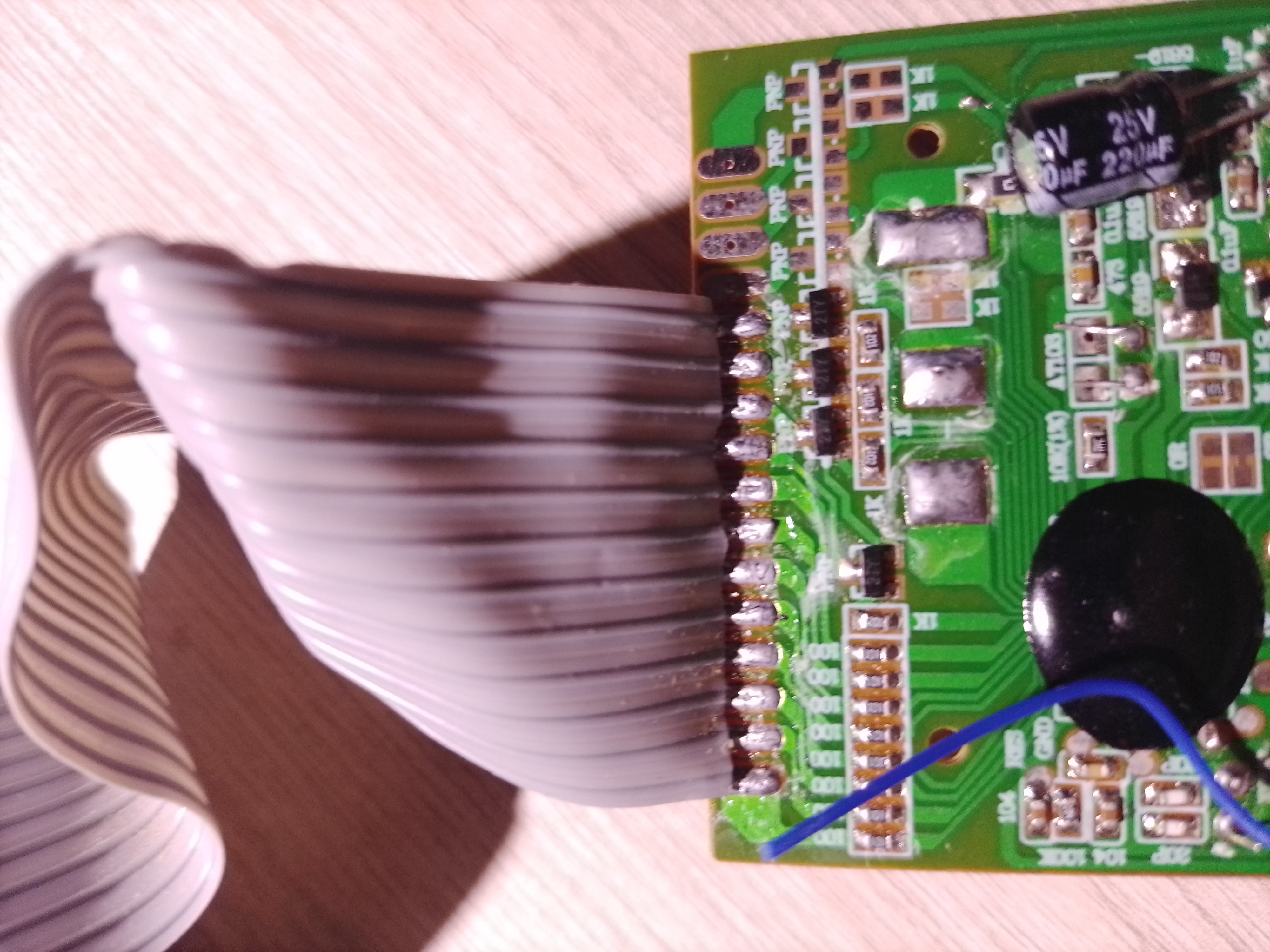

На шлейфе написано 10L015 и L303646. Ничего не нагуглилось путного.

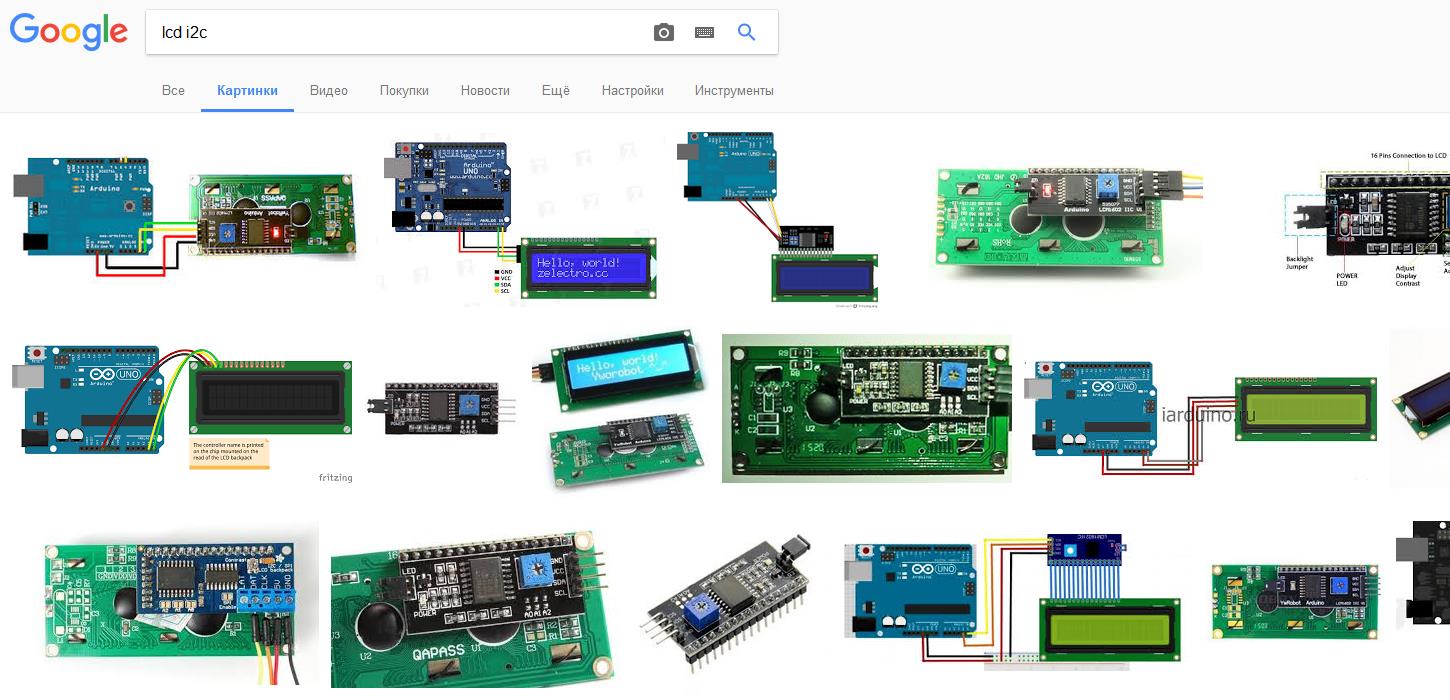

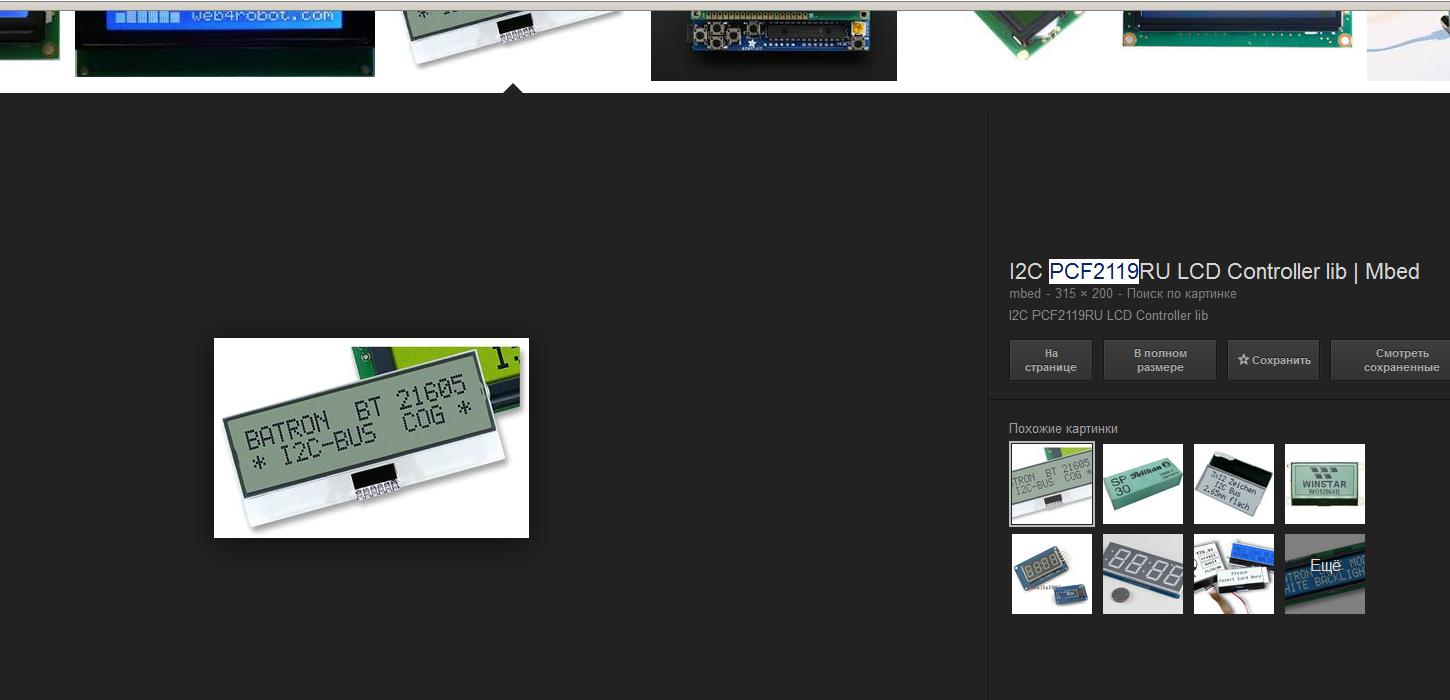

Чот похожее. Мне лениво вникать http://www.instructables.com/id/Salvaging-Liquid-Crystal-Displays-LCDs/
Вряд они чего нового изобретали. Смотри как вариант винстаровские SPI-дисплеи http://www.winstar.com.tw/ru/products/cog-lcd-module-display/i2c-lcd-display.html
Это я уже понял.

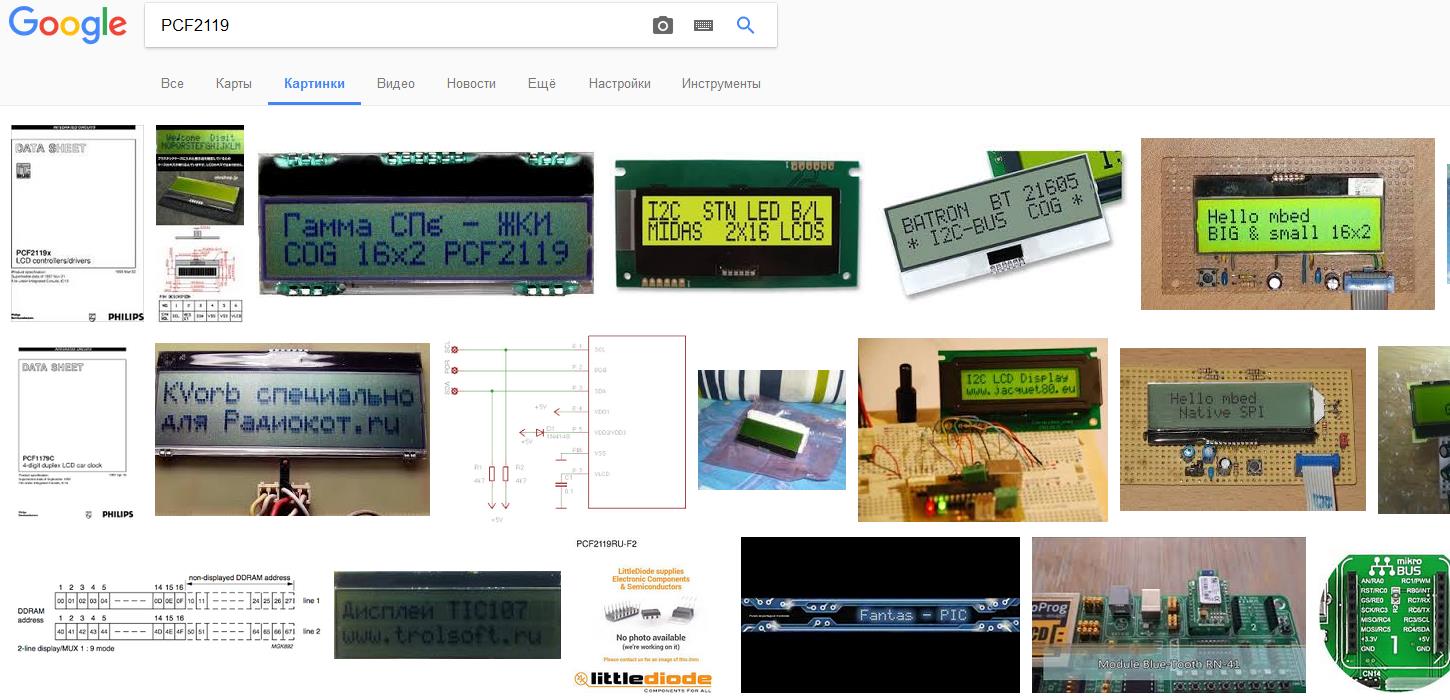

Поковырял мануал, узнал что это 1601. Погуглил, на али посмотрел, на ебеэ посмотрел, ничего подобного не обнаружил. Короче выкину и буду дальше искать что-то нормальное, ебаные китайцы.
> выкину
Я же тебе давал выше распиновку. НАХУЯ ВЫКИДЫВАТЬ? Бывает необходим дисплейчик для вывода небольшого объема инфы. Такой в самый раз. Плюс еще и последовательный.
Да хоть для 2004. Распиновка одинаковая. А если у тебя 10 пин, то это скорее всего стандартная распиновка
Сфоткал на пылесос.

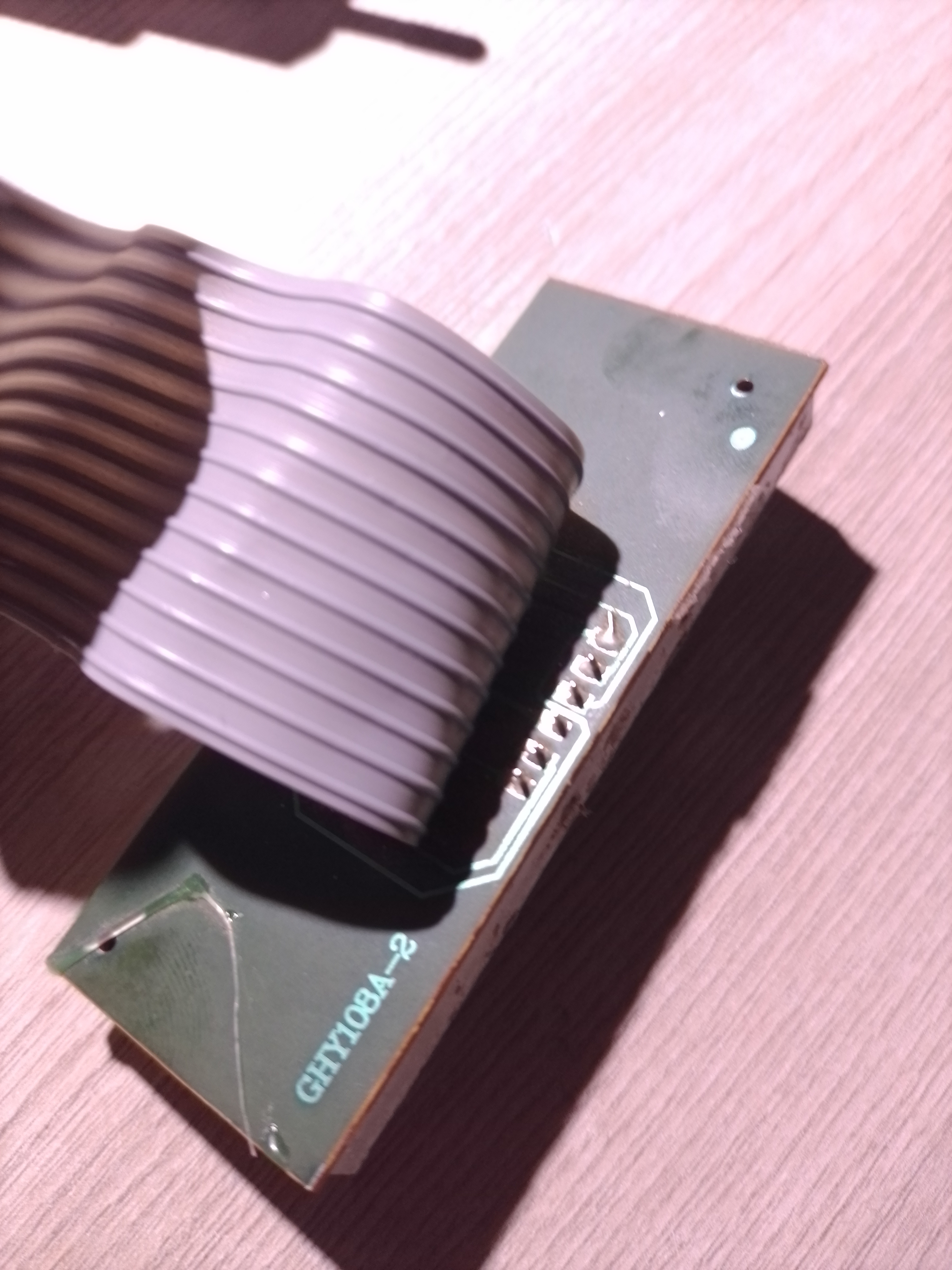

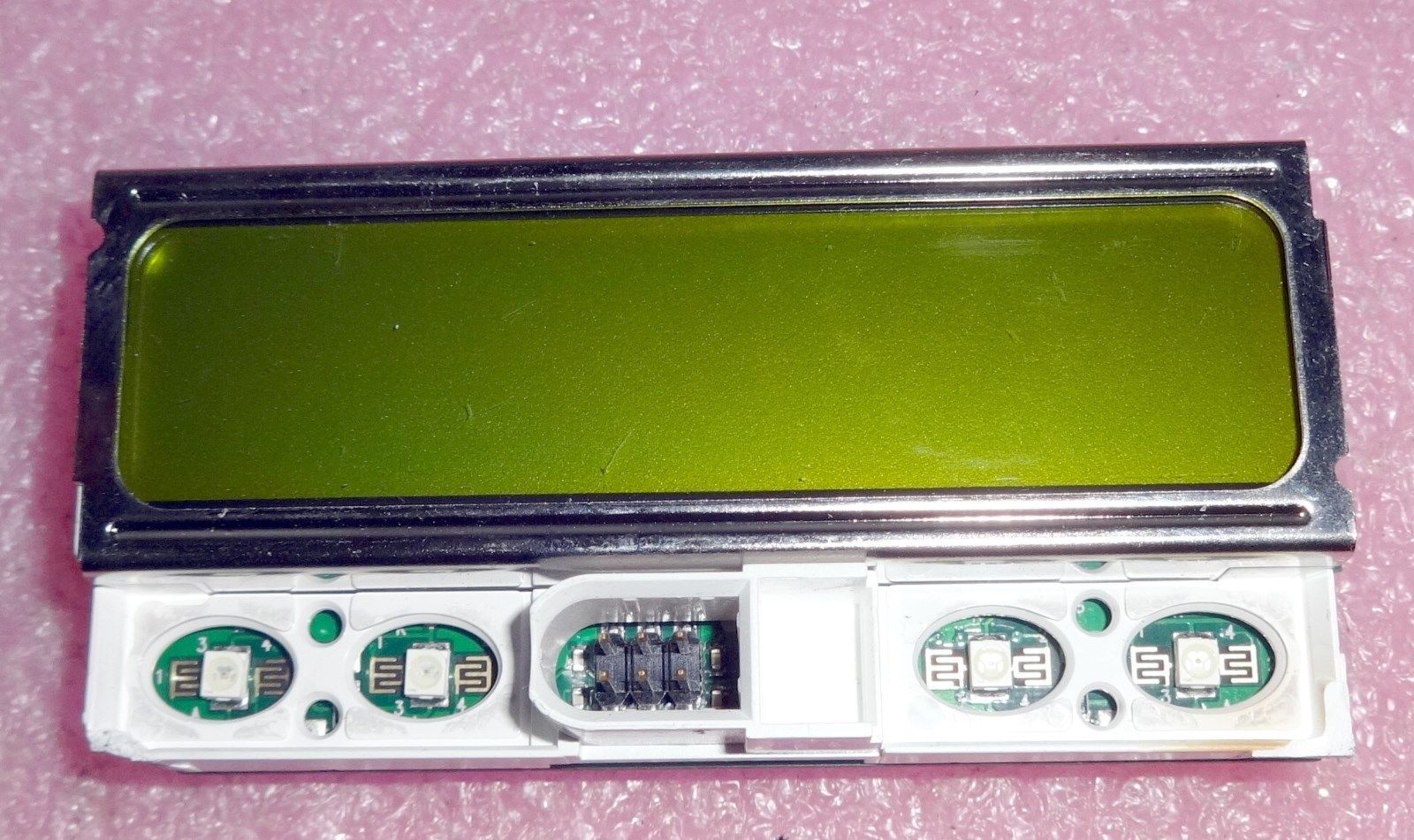

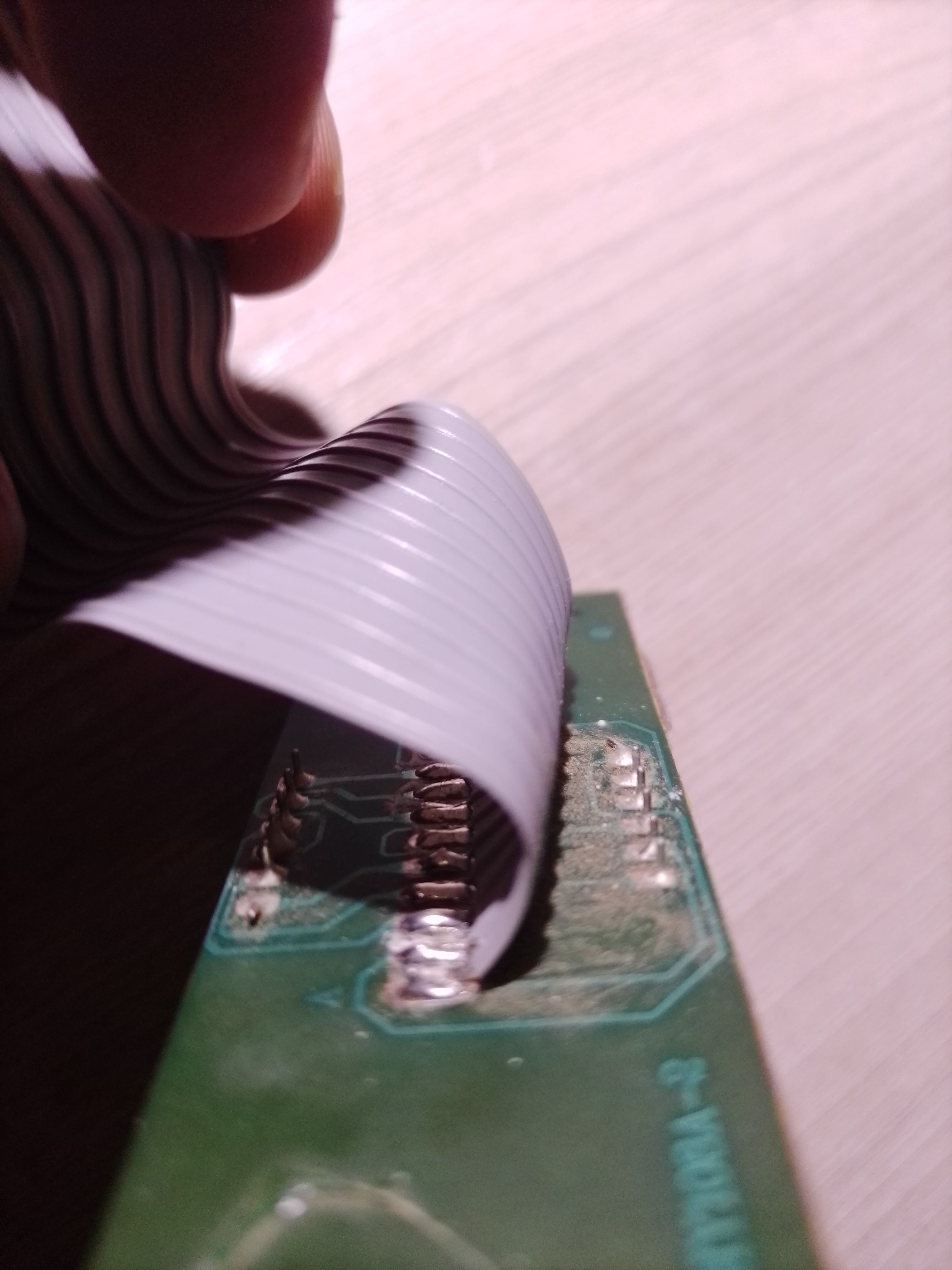

Я бы хотел узнать у китайцев, но не нашел никакой инфы. Мне самому интересно.
>Искать даташиты на что-то похожее и ловить методом тыка.
Вообще ничего похожего не нашел в интернетах. Методом тыка думаю сожгу быстрее, непонятно ведь куда кидать питание и какое оно там, 3.3 или 5в.
1 gnd
2 vcc
3 contrast
4 register select
5 enable
6-7-8-9-all data pins
10-backlight.
Буду ковырять исходя из этого.
В анус себя ткни коли по делу не можешь ответить конкретно.

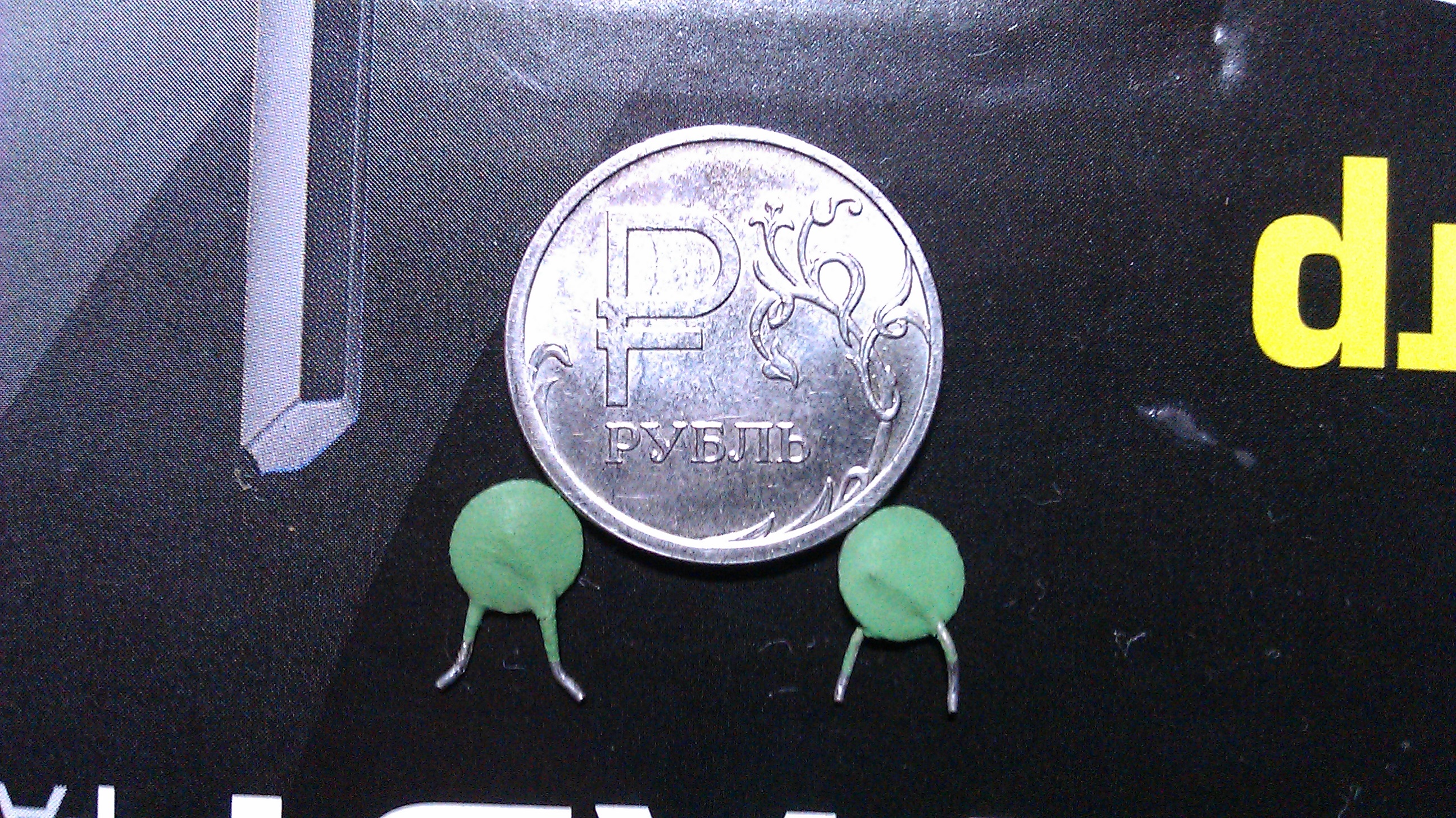

Пик рилейтед зеленые круглые керамические конденсаторы, выпаяны хз откуда, но скорее всего из какого-то телевизора.

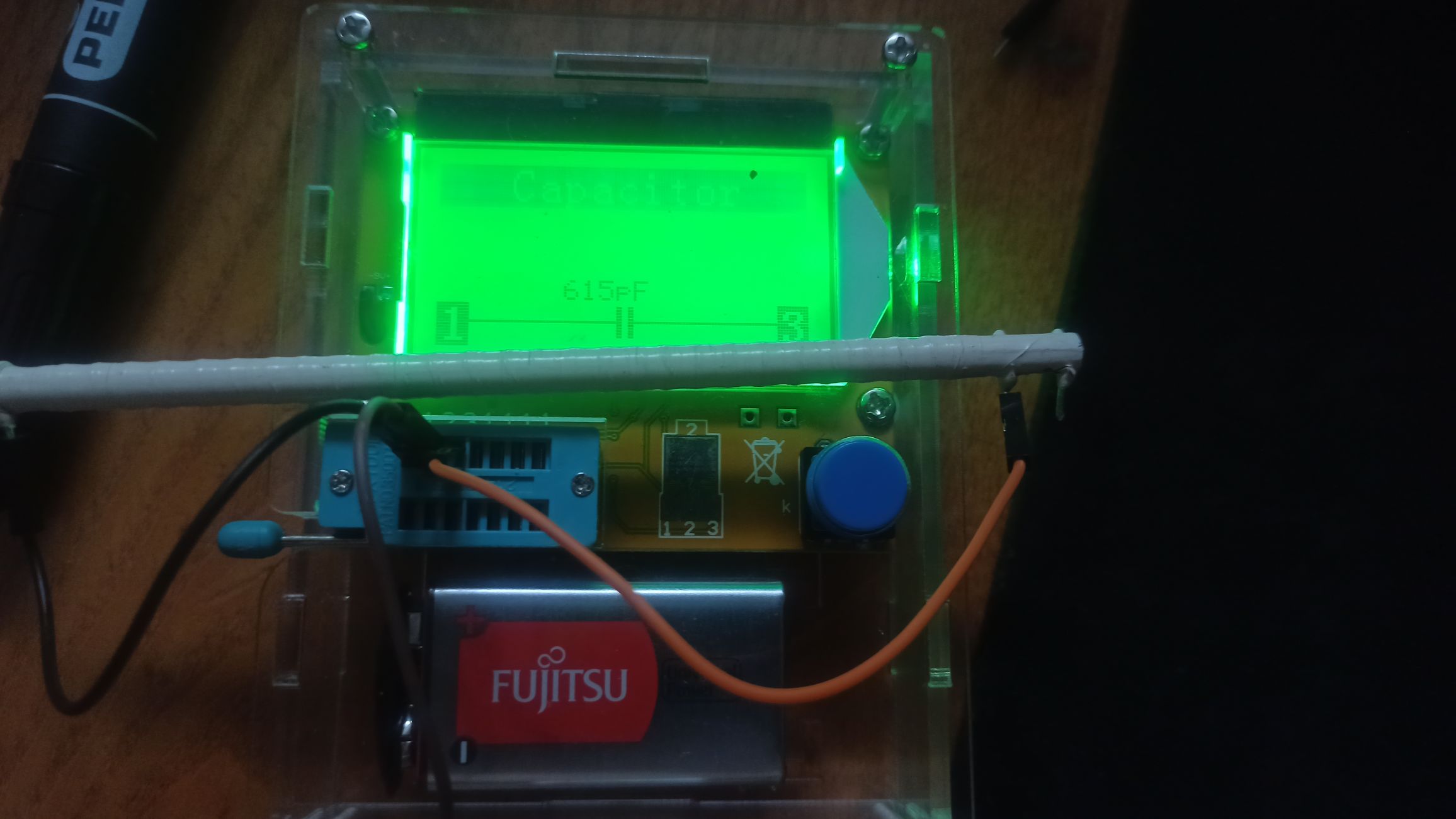

Емкость измерил ~100пф. Диаметр 6-6.5мм. Хочу знать имя или хотя бы ТКЕ и макс. допустимое напряжение данных изделий. Гугл не помог.
Это кастомные трансформаторы, как и почти все такие детали.
КД-1, скорей всего. Или какой-то их ближайший родственник.

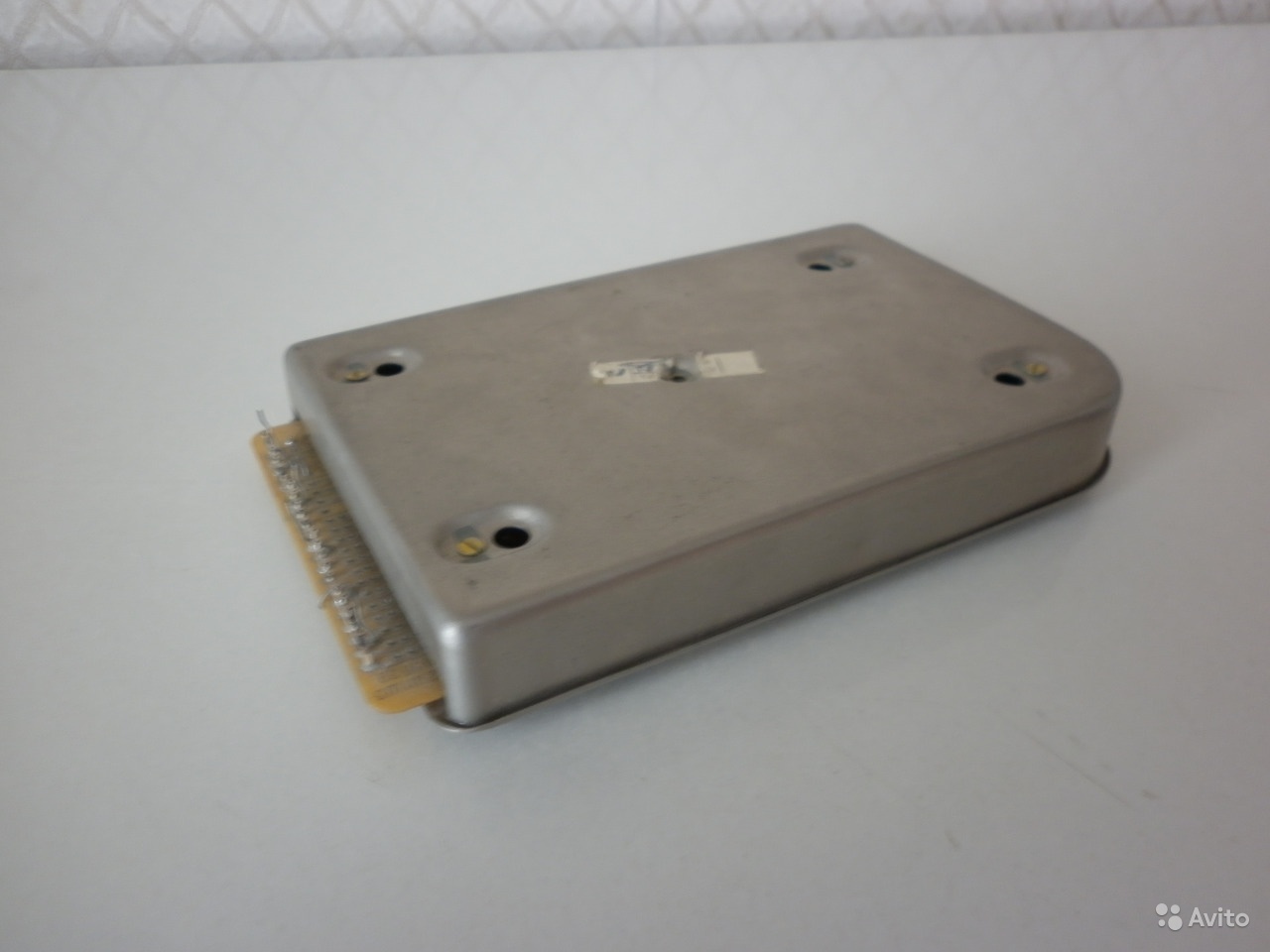

Что это такое? Так и не понял.
За сколько можно заложить и куда?
Коллекционеры за 500-1000 купят
Но такое выгоднее менять на что-то полезное
Я хз что тебе по интересам.
БП/транс/железка для пк/еда/пиво/etc. Лишь бы было тебе нужно.
Не только. Читал как диды, собирающие лампач для звукоёбов такими подбирали резисторы уберточно для обеспечения метрологической эзотерики звука.

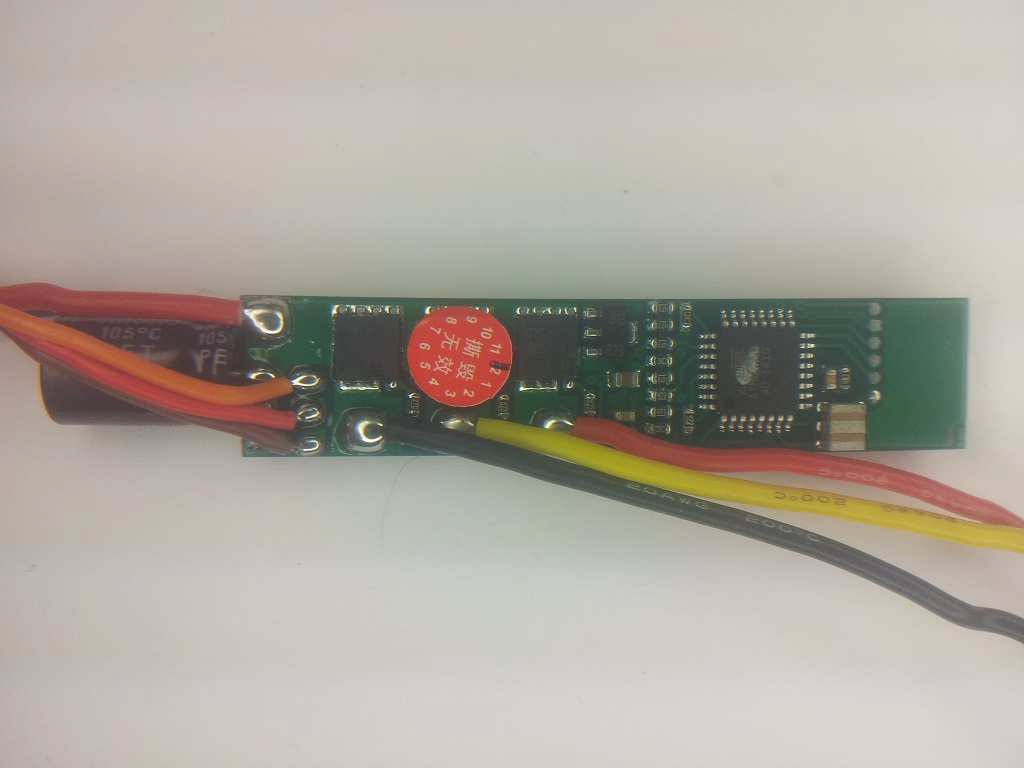

>>Логика работы устройства задается при помощи пайки
перемычки на плате
Охуенно
По какому корпусу искать? Что за деталь?
1-"к" уехала - хз куда, забей - гражданка по любэ
2-155-в старой маркировке
С термисторами. Сейчас так уже не делают.
В китайских мультиметрах термисторы такого типа стоят.
Нет разницы, я покупал такие спаренные X-Y резисторы с кнопкой, они стандартизированы. Ну может миллиметры в размерах.
Ок, спасибо братишка. Заказал вот эти, надеюсь, подойдут - https://ru.aliexpress.com/item/2Pcs-For-XBOX-360-3D-Joysticks-Metal-Analog-Sticks-3D-Analog-Joystick-for-PS2-Controller-Repair/32830004134.html?dp=eb6b6010de595fb04ec760520a5206b6&af=90289&cv=47843&afref=https%253A%252F%252Fletyshops.ru%252Fview%252F13366481%253Fspm%253Da2g0v.10010108.0.0.18e1b3c6CAuOI0%2526ext_referrer%253Dhttps%25253A%25252F%25252Fru.aliexpress.com%25252Fitem%25252F2Pcs-For-XBOX-360-3D-Joysticks-Metal-Analog-Sticks-3D-Analog-Joystick-for-PS2-Controller-Repair%25252F32830004134.html%2526utm_source%253Dextension%2526utm_campaign%253Dnotification_get_cashback%2526utm_term%253Dchrome&mall_affr=pr3&aff_platform=aaf&cpt=1507784980609&sk=VnYZvQVf&aff_trace_key=bd3eca8fcd5141ae81996de067c6bf40-1507784980609-03113-VnYZvQVf&terminal_id=86a1c75f78ac47d383ae738ed6f2a5d5

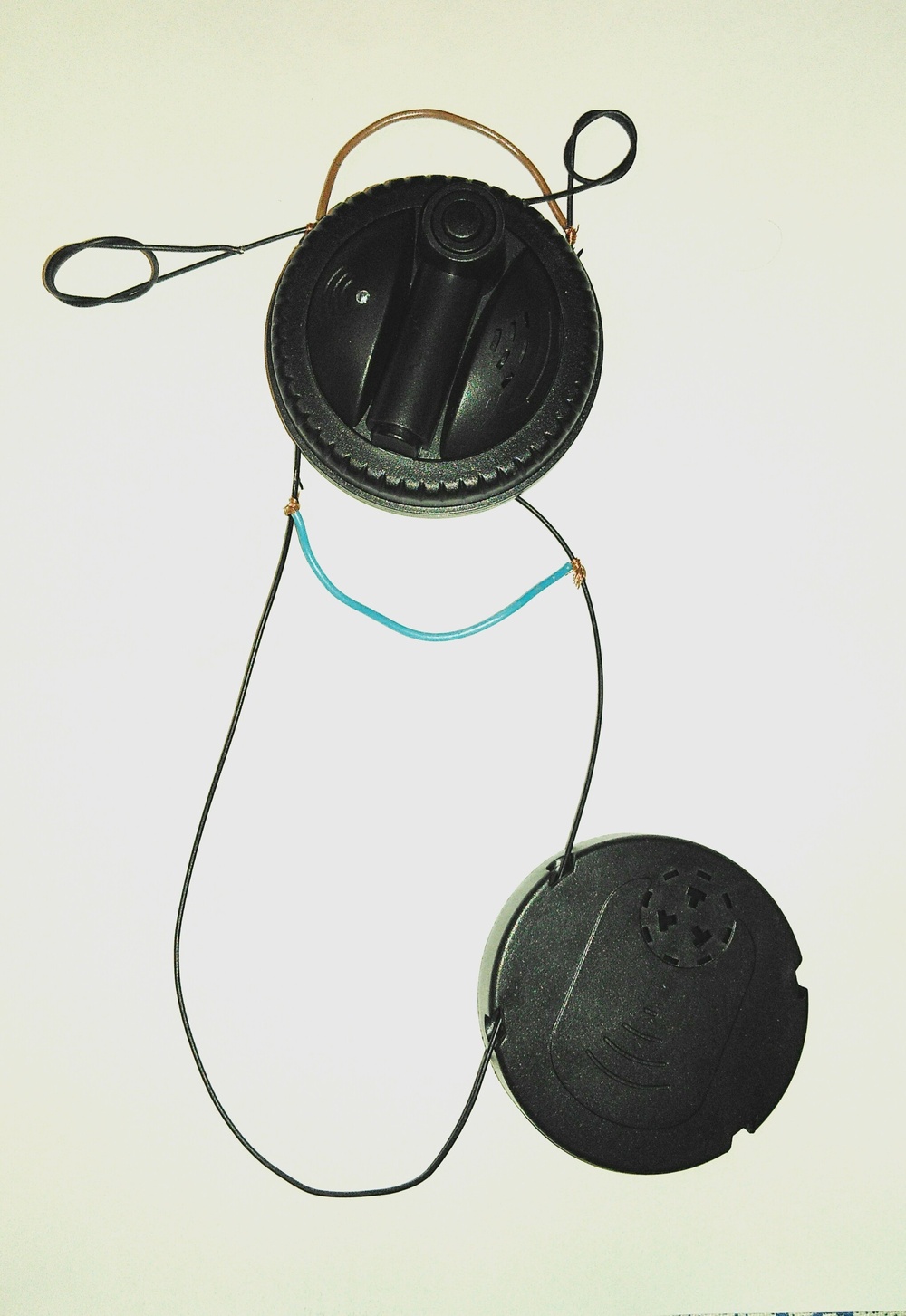

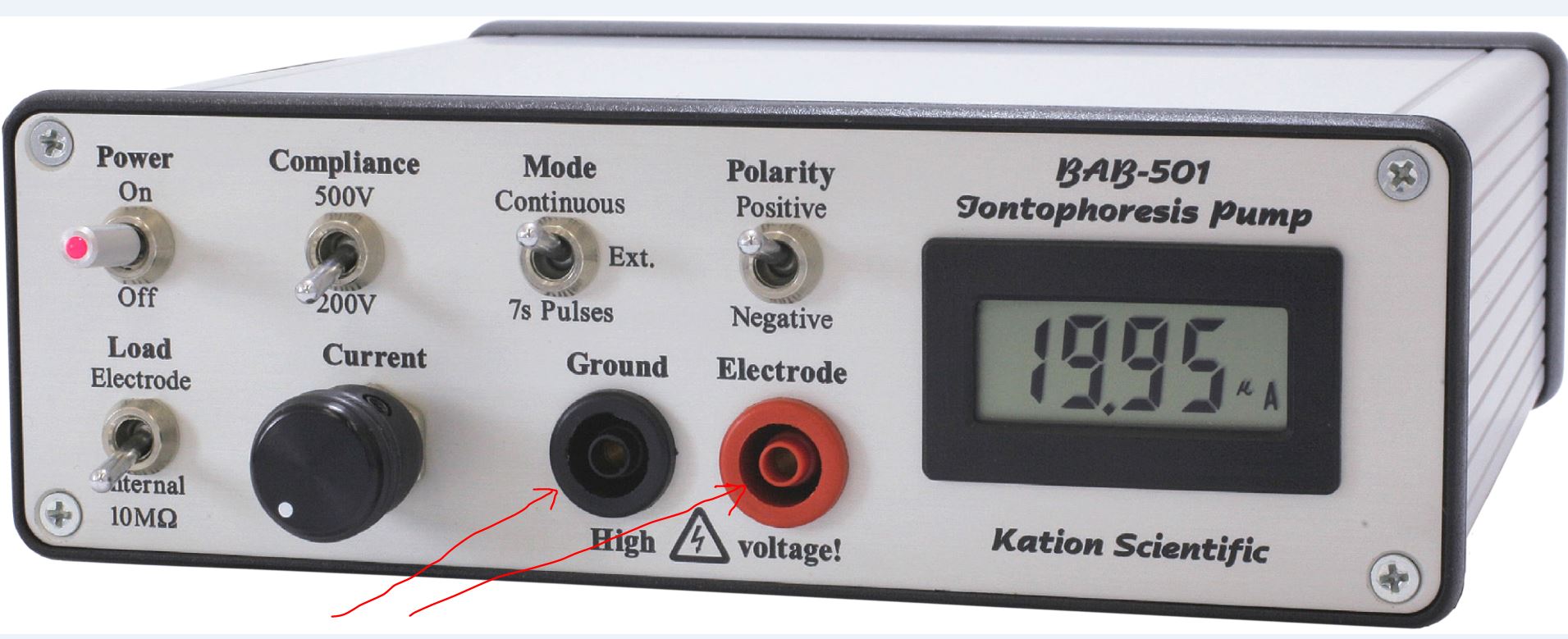

Медицинская неведомая хуйня. Может для электрофореза или стимуляции мышц? Только выводов много.
Аккуратно вскрой, пили фото внутренностей, но пока ничего не ломай.
И огласи город.
Заинтересует - сам заберу, не заинтересует, посоветую где продать и скажу цену.
Если есть антоны, которые в курсе что там применяется посоветуйте попсовый аналог занидораха
Отдали вот разного, пытаюсь вкатиться в запил фузза из того, что есть. Помогите опознать, что можно использовать.
Зачем гуглить? И так понятно. 10,7 МГц — стандартная ПЧ. В таких корпусах обычно бывают резонаторы и фильтры, причем резонаторы могут быть как трехногими так и двуногими, но подобные фильтры обычно трехногие. Числа 10 и 7 намекают на вполне конкретную частоту, а кварцевые резонаторы на такую частоту практически не встречаются.
В этом-то и соль. Я нашел тысячи ебаных схем, анон, но весь мой процесс состоит из "найди схему, найди список компонентов к ней, пойми, что у тебя нет вот этой детали. и еще вот той"
закажи все что нужно (можно и плату заказать) и не еби мозг
Для любой схемы потребуются резисторы, которых у тебя не видно. Отнеси это на помойку.
Сорян, тупо забыл про них. Вот еще нераспаянные остатки плат.
Если ты хочешь на своём времени поднять деталей и этим сэкономить деньги то ситуация подходящая.
Плана три:
1 - распаиваешь всю хуйню на деталюхи, кладёшь их в тумбочку и выбираешь схему педали учитывая имеющуюся комплектуху
2 - кладёшь платы в тумбочку и выбираешь схему, используя некоторые деталюхи с плат
3 - кладёшь платы в тумбочку на всякий случай, выбираешь схему без учёта требований к имеющейся комплектухе, потому что металлоплёночный резистор 0.25 вт 1% точности стоит рубль.
После пары завершенных проектов понимаешь что нужно и не нужно и выкидываешь, а ещё лучше передариваешь, ненужный хлам.
У тебя ифк 120 есть. Можешь СТРОБОСКОП ДЛЯ ДИСКОТЕКИ замутить.
Алсо гт404 применялись буржуями в фузах для звука а-ля Хендрикс.
Найди схему, которую даже последний музыкант-дебил смог повторить. Под нее ищи детали.
Добра тебе, анон.
Мне нравится первый план, но тут НЕ ВСЕ ТАК ПРОСТО для меня. Вот у меня есть детали ЩИ-1, ММК-13 и ПЕС-6. Я смотрю схемы, потом ищу списки деталей под сборку. И там обз есть ДНО-9, которого у меня нет. тут я обычно кричу
Второй тоже хороший, но я пока супернуб, поэтому могу только в созидание формата "нужны такие-то детали и вот так это собрать на макетке, а еще вот схема" – и из-за этого любой расчет по комплектующим проебан
Тебе в любом случае придётся докупать детали.
Выбери проект и купи их все. Охуенной суммы ты всё равно на нескольких резисторах не сэкономишь.

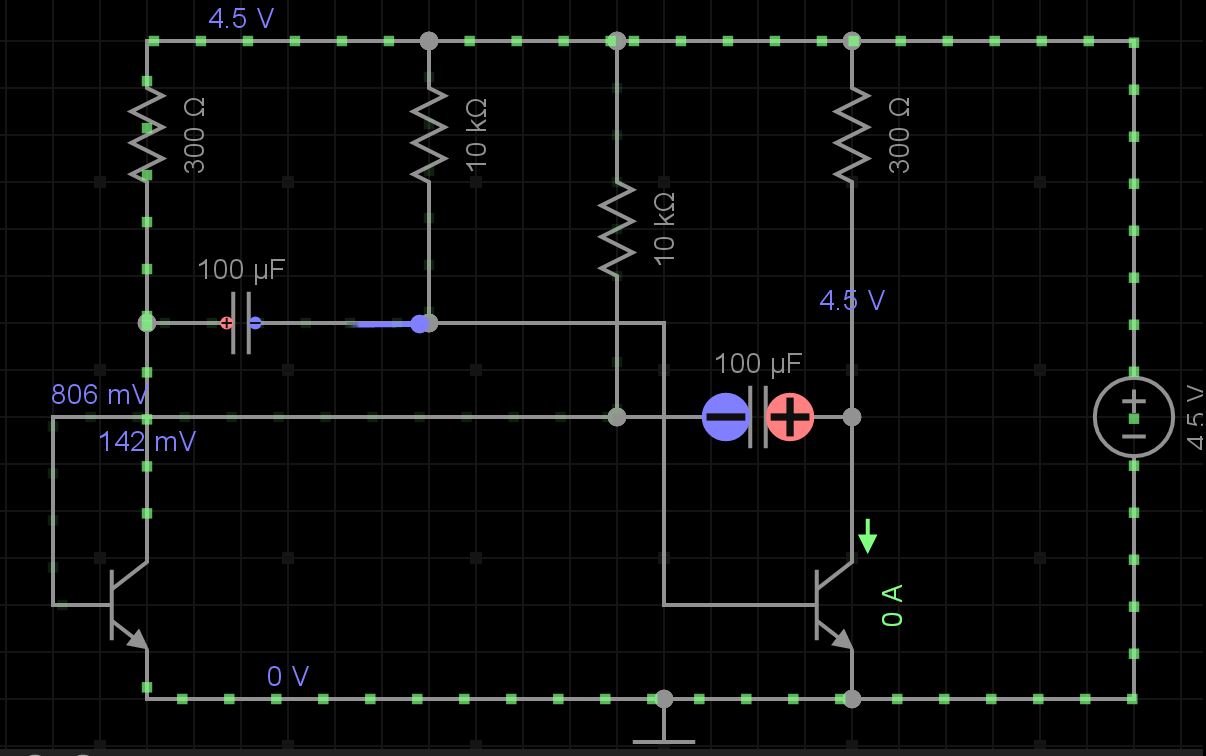

Для этого https://www.electrosmash.com/fuzz-face вроде бы все есть, возможно кроме потенциометров. Для настройки потребуется мультиметр, как минимум.
Но лучше отнеси это на помойку и купи новые детальки, там всех расходов рублей на сто всего лишь.
Гугл дал навернуть разных сортов говна, но нужного так и не нашел. Кто-нибудь в курсе, что за четвертый пин?
Отклеился. Номер сейчас не могу назвать, крутилка ждет дома, пока я поработаю. Но выглядит именно так.
А как отличить фильтр от кварца ? Всегда думал что все такие хуйни - кварцы. Из чего внутри состоит фильтр ?
>Чем знаменит
Золотой ножка.
> Чем знаменит
Ничем. Обычный ВЧ транзистор
>Ничем. Обычный ВЧ транзистор
Нет. В отличие от китаеговна, такой корпус реально способен долговременно рассеивать 0.5 вт и даже чуть более. Я на таких укв-жуки раньше делал, ставил в оконечник. Пробивало на несколько сотен метров.
>такой корпус реально способен долговременно рассеивать 0.5 вт и даже чуть более.
Слава России!

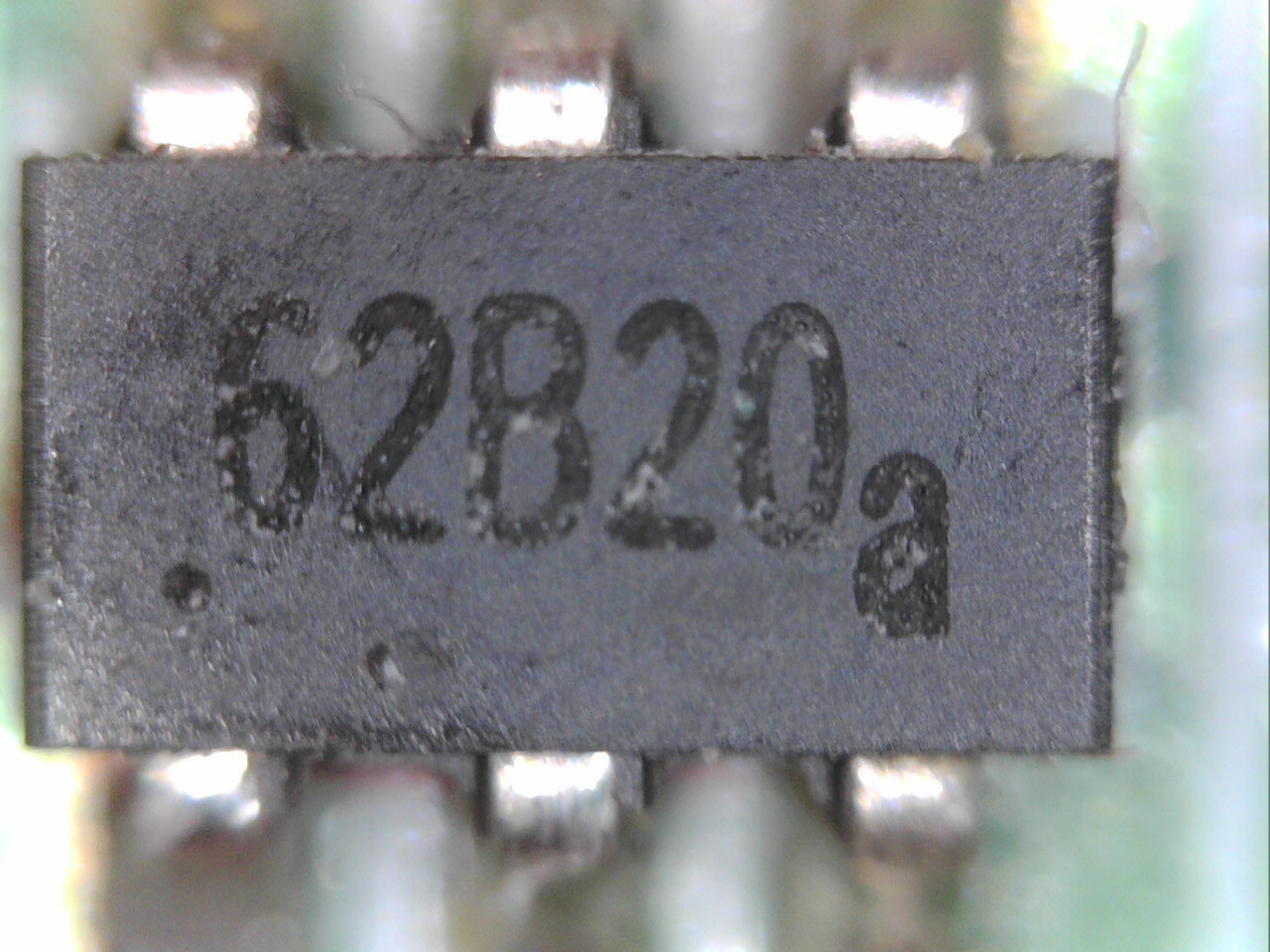

62b20
Скорее всего какой-то DC DC преодбразователь.
Ты вопрос задаешь? Если да - ставь вопросительный знак, дурило.
>62b20
http://www.hardwaresecrets.com/datasheets/ob2262.pdf

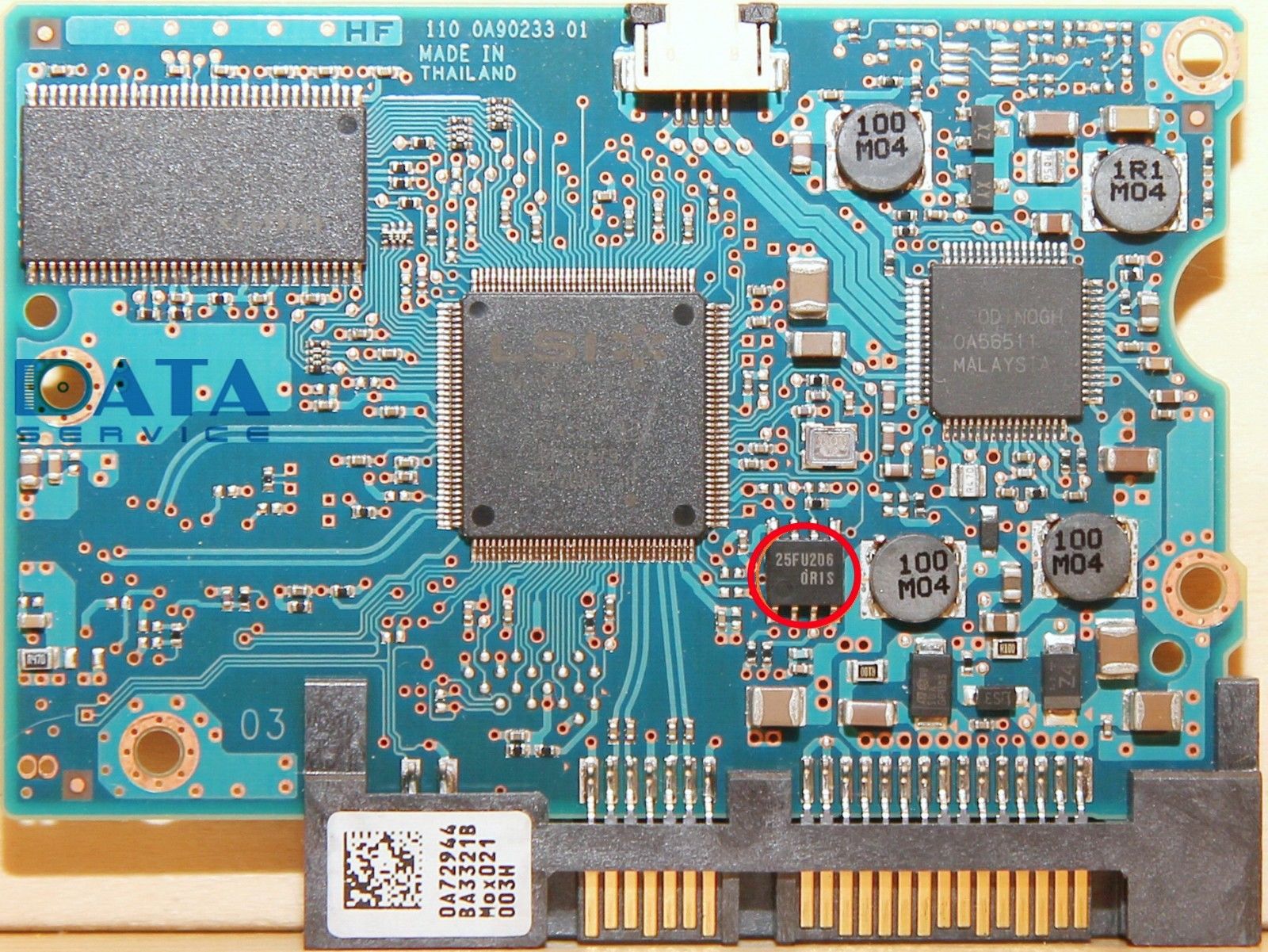

Проверь, куда идут дорожки от толстых переходных отверстий. Если одна на землю, вторая на одно из питаний - там два полевика в составе силовой части синхронного step-down. По маркировке не подскажу, не пробилась.
Спасибо, но поздно. Эта плата от HDD Хитачи 320ГБ. Унесло оба этих транзистора, сопротивление в 0.056 Ом и микросхему драйвера(никаких признаков жизни на выходах не подаёт). Контролер не проверял, но вроде ток потребления в норме. Угорел из-за блока питания, вернее, у коего были неправильно распинованы выводы на шнурах.
Драйвер двигателя очень дорог, а сопротивление вообще не нашёл в таком корпусе. Заказал у китайцев плату с разборов, буду перекидывать чип памяти и пытаться оживить привод с информацией.
По фото пятак нижнего идёт на общий, а пятак верхнего на прогоревший 0.056 Ом. Пятачок за этим резистором на питание 5 V коннектора SATA Power.

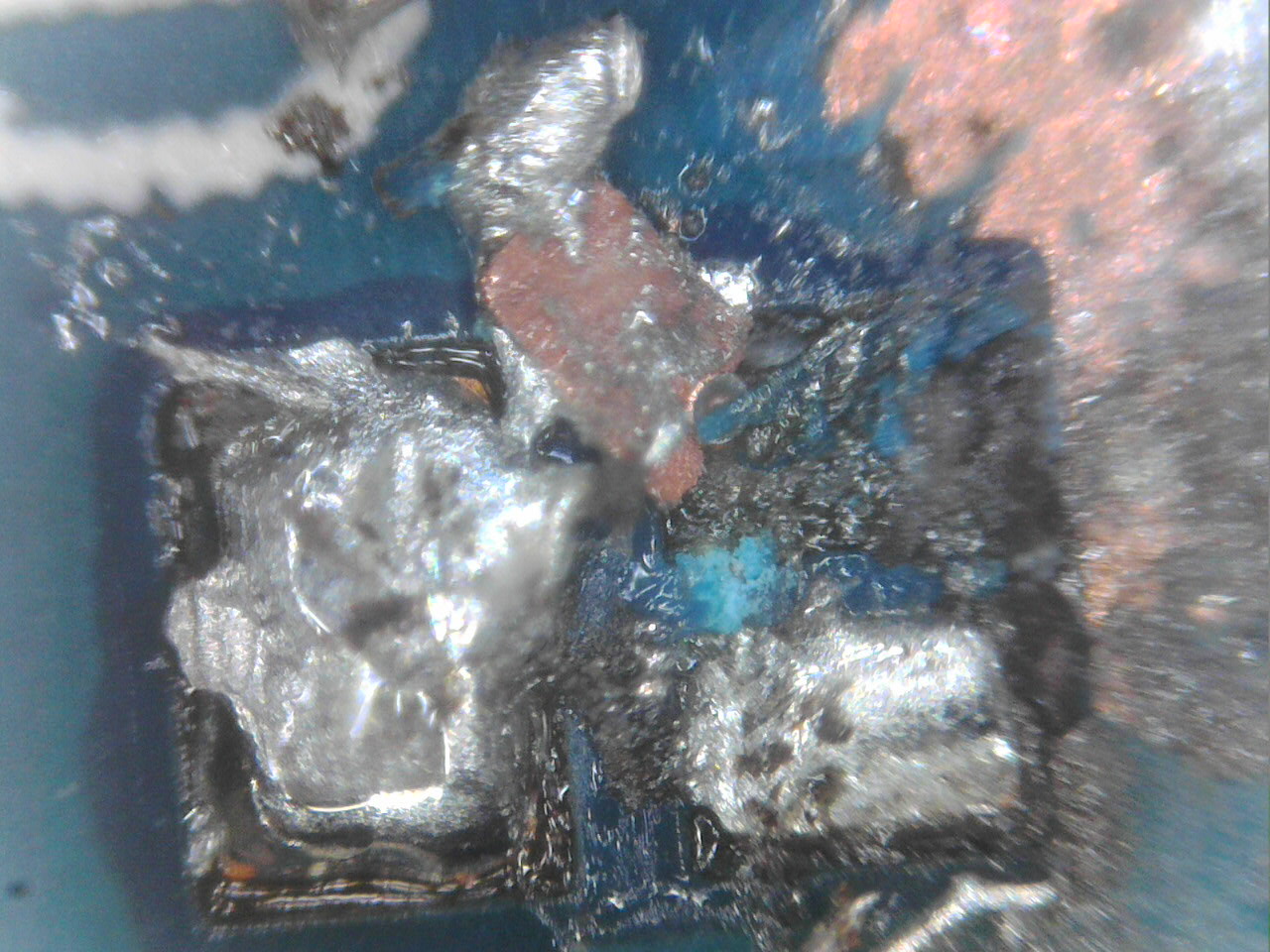

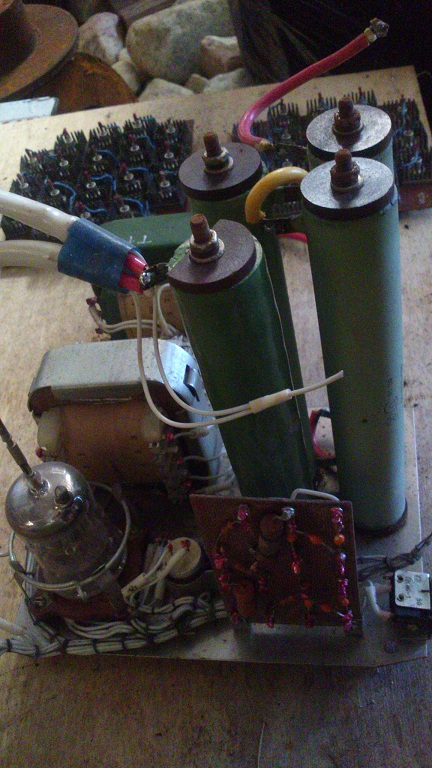

Сегодня прикормленные бомжи с околодомовой помойки принесли.

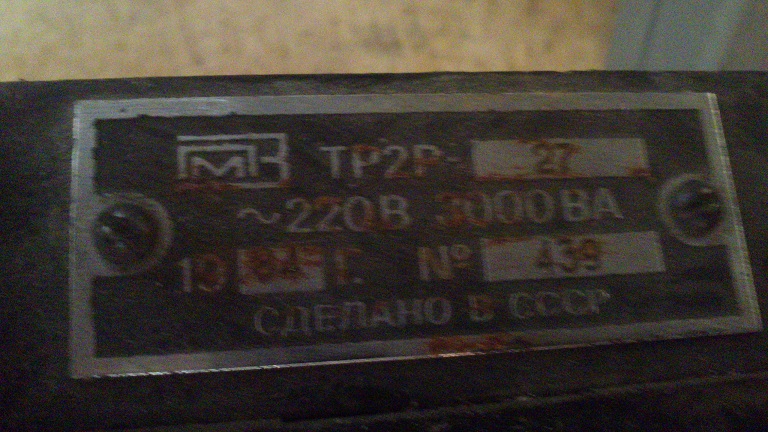

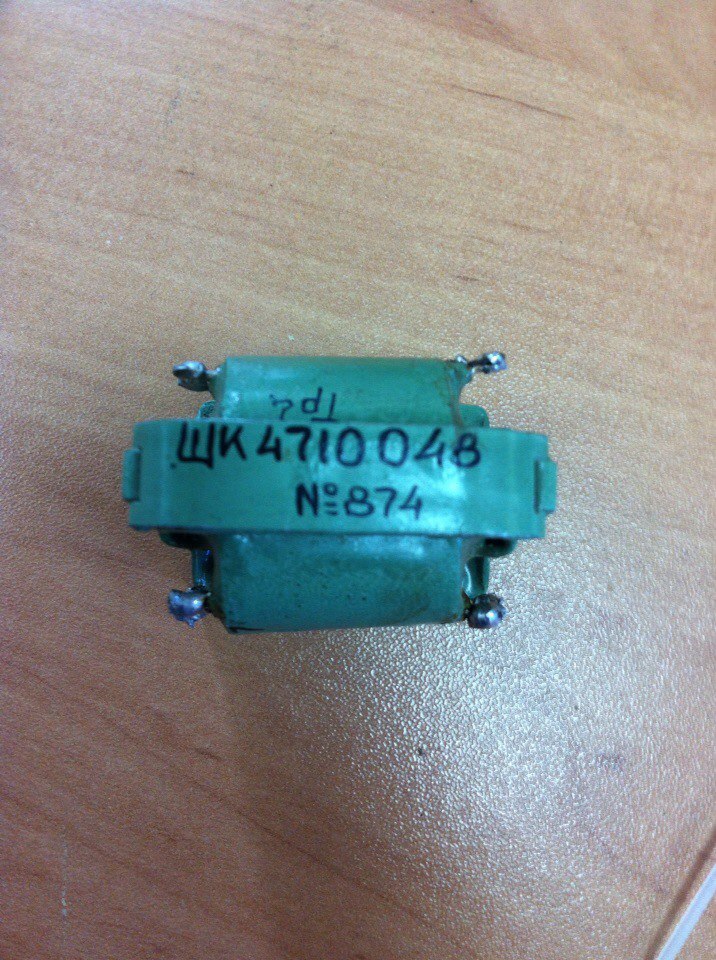

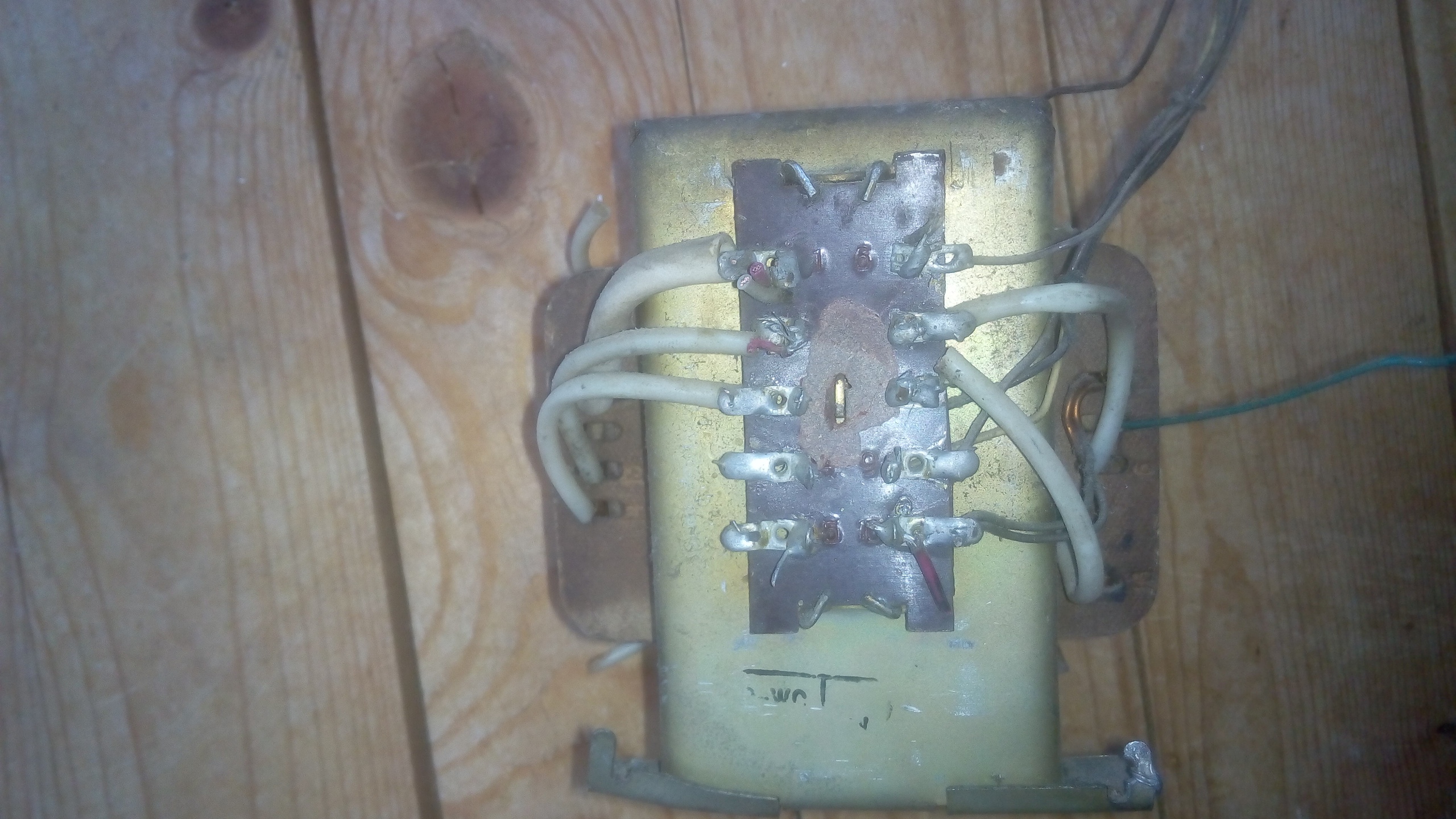

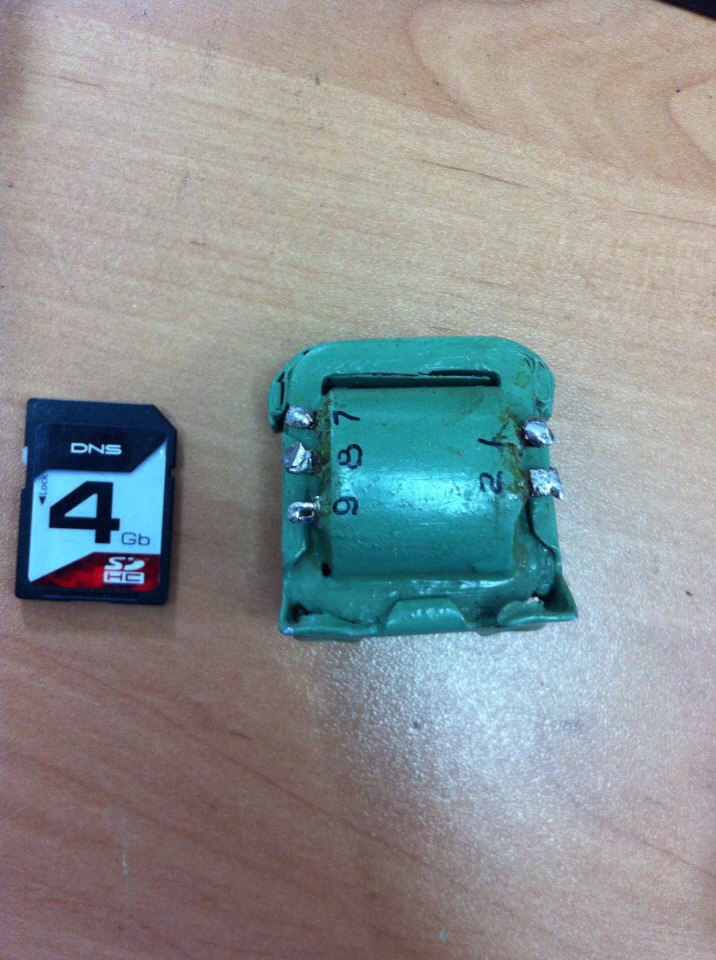

Если судить по номерным изделиям, то это какой-то накальный трансформатор, но, намоточных данных на него нигде нет. Может, существует какой-то каталог, где обмотки можно найти?
Или схема от любого 4.710 подойдет? вряд ли
Это кастомное изделие для какого-то прибора. Данные на него можно найти только если ты знаешь, что это за изделие, найдешь на него мануал и там будут приведены намоточные данные. Не тешь себя, выкинь.

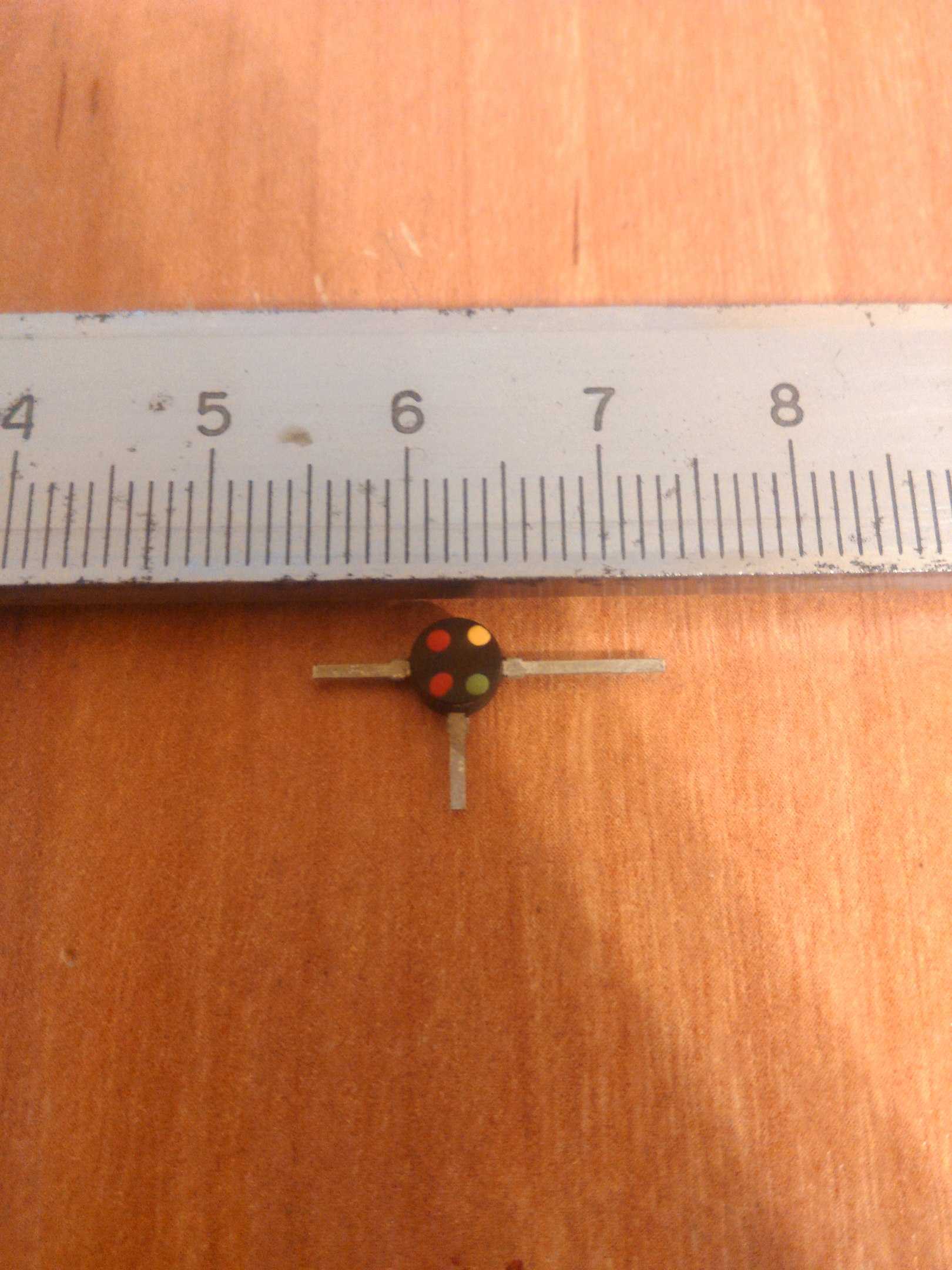

Это я и сам нагуглил, но среди списка цветовых маркировок этого корпуса вообще нет 4-х точек.
Вряд ли мощный, скорее маломощный высокочастотный и, вероятно, с 4-значным номером. То есть начинается на цифру 3. Ищи КТ3ххх(для военки 2Т, но тут непохоже, те в керамике делали). Справочники в интернете имеются.
>искусственного идиота
Сам дебил, разбери на его фото размеры, площадки, количество выводов, пиздос.
Для тупых ботов, как например >>312156 , это запрос на опознание детали тред.
смотри по корпусам и обвязке
>17/03/16
>16/03/18
А ты быстр

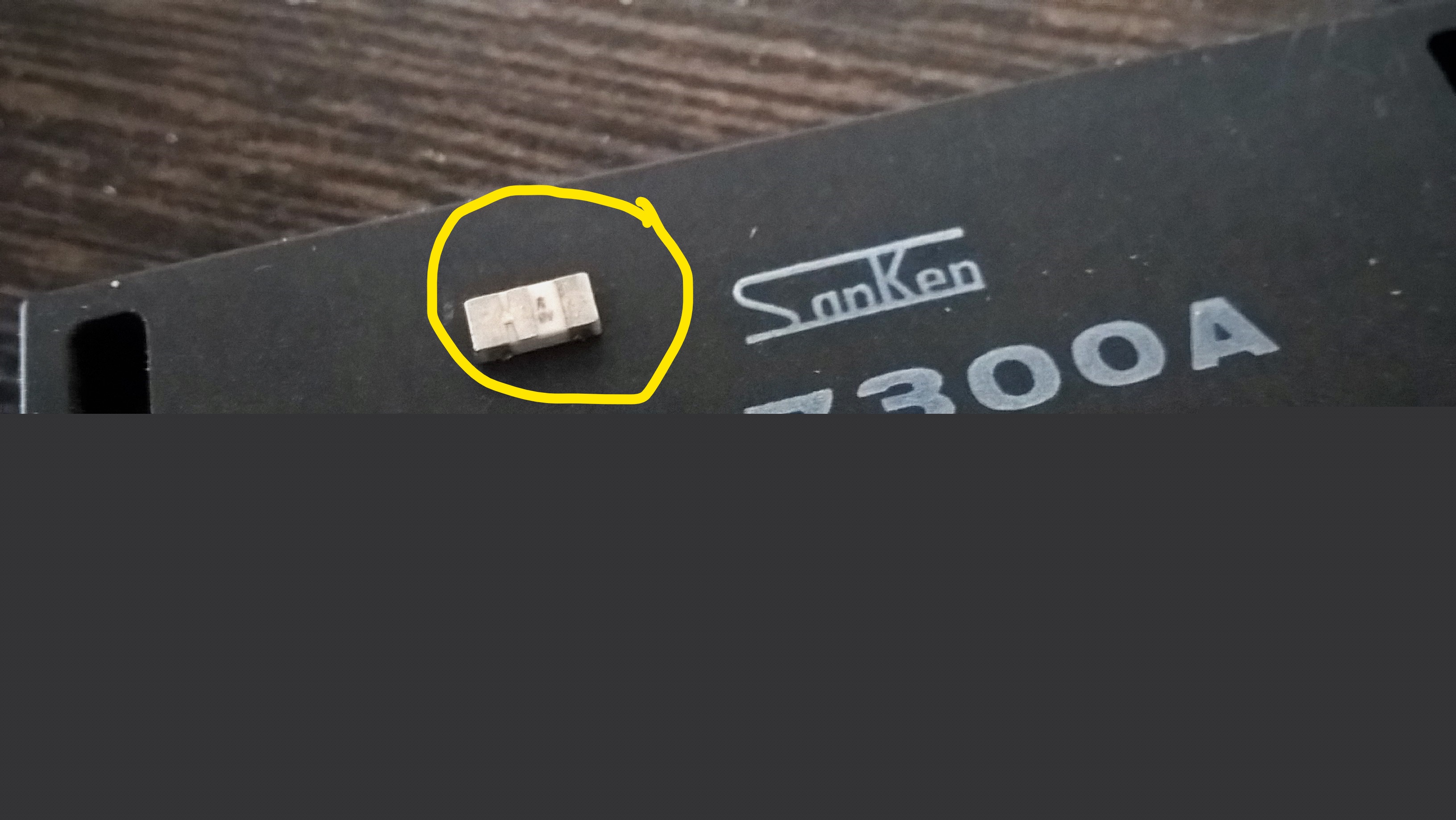

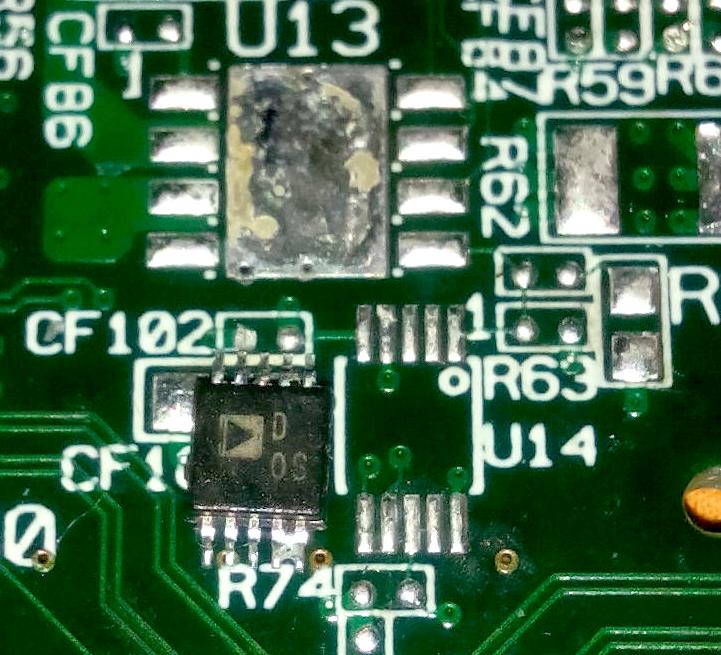

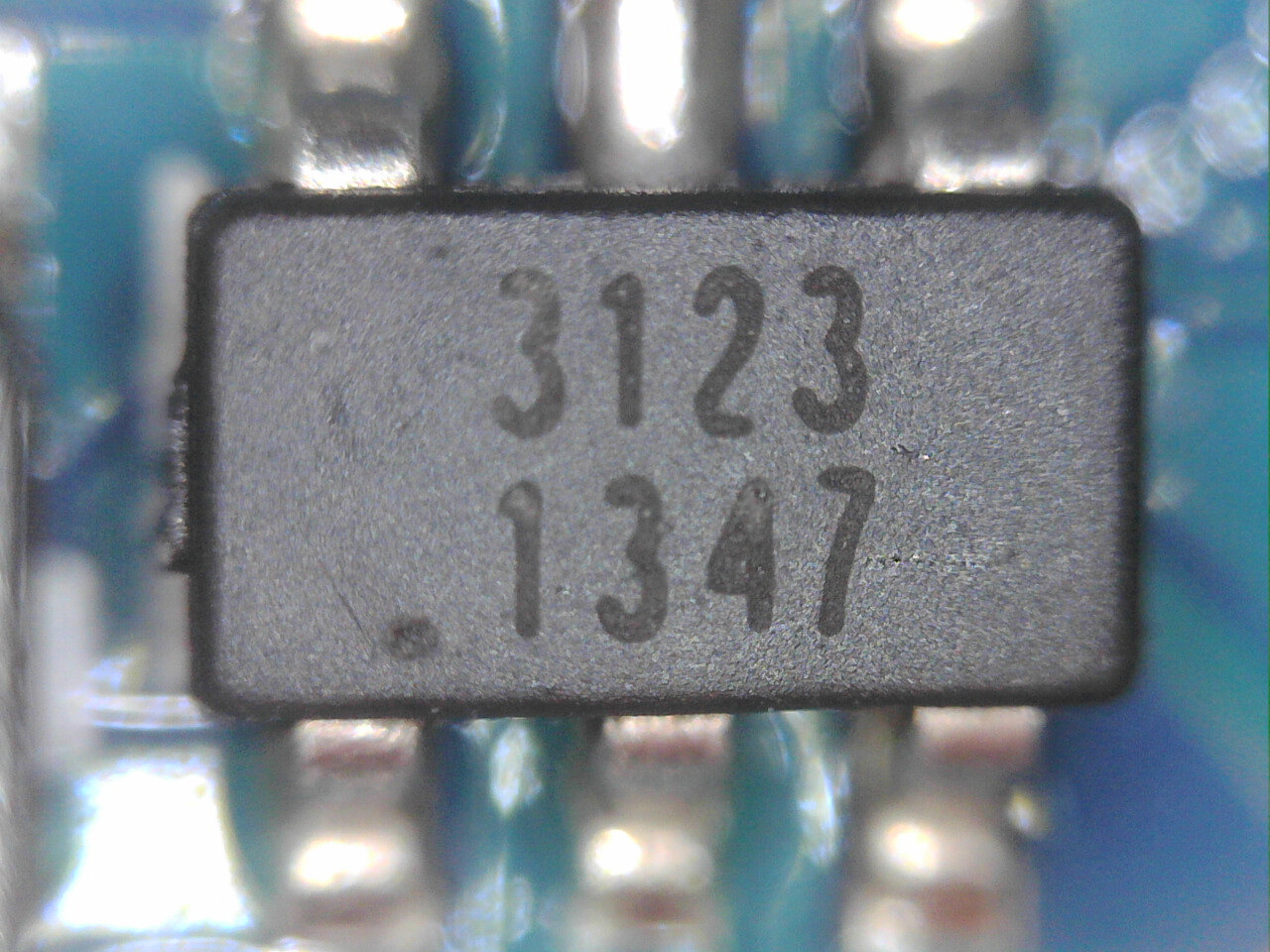

Что это за ебала? Часто попадается в ХДД.
Если таких насобирать десяток, то можно харвестер энергии замутить?

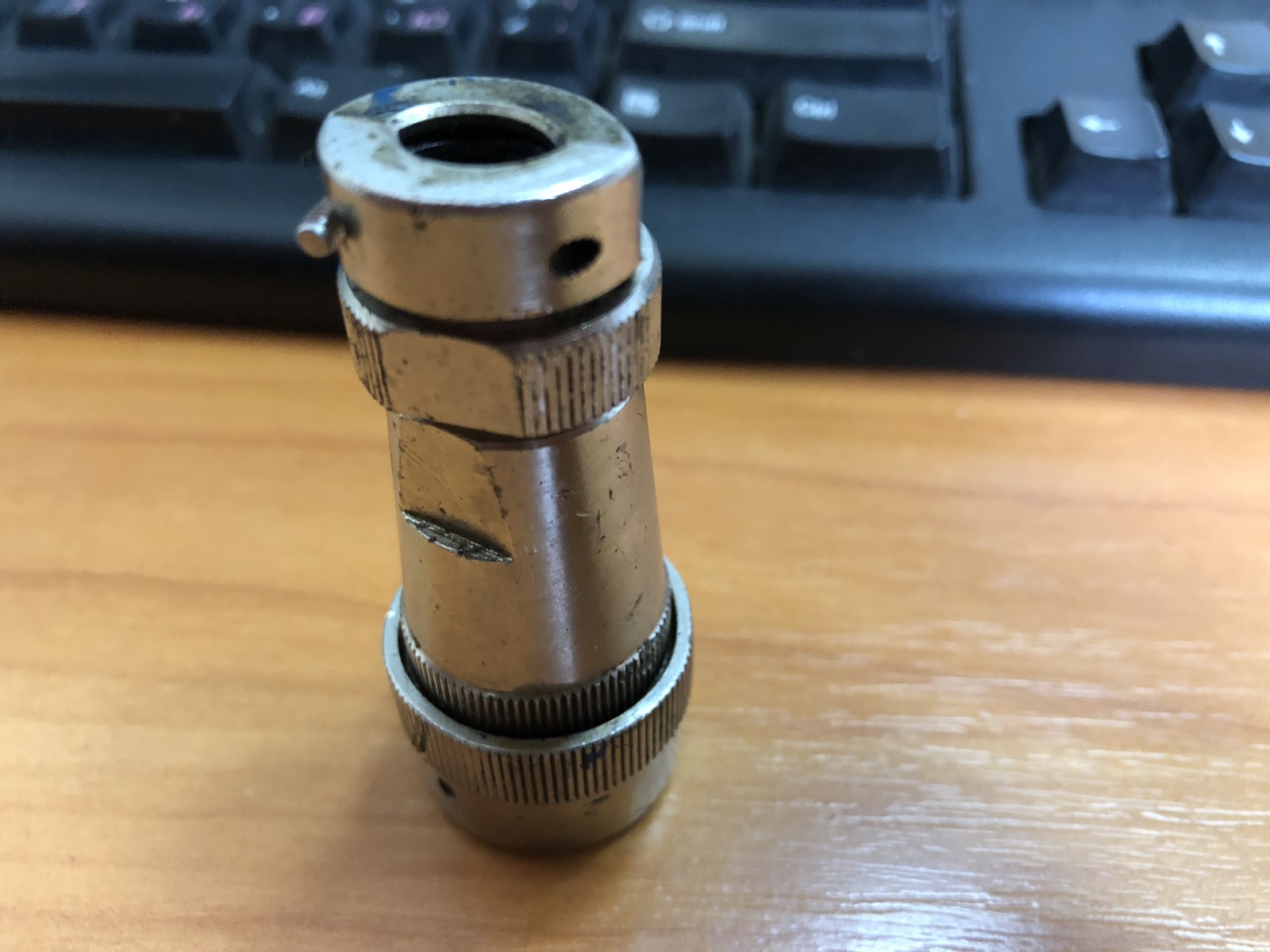

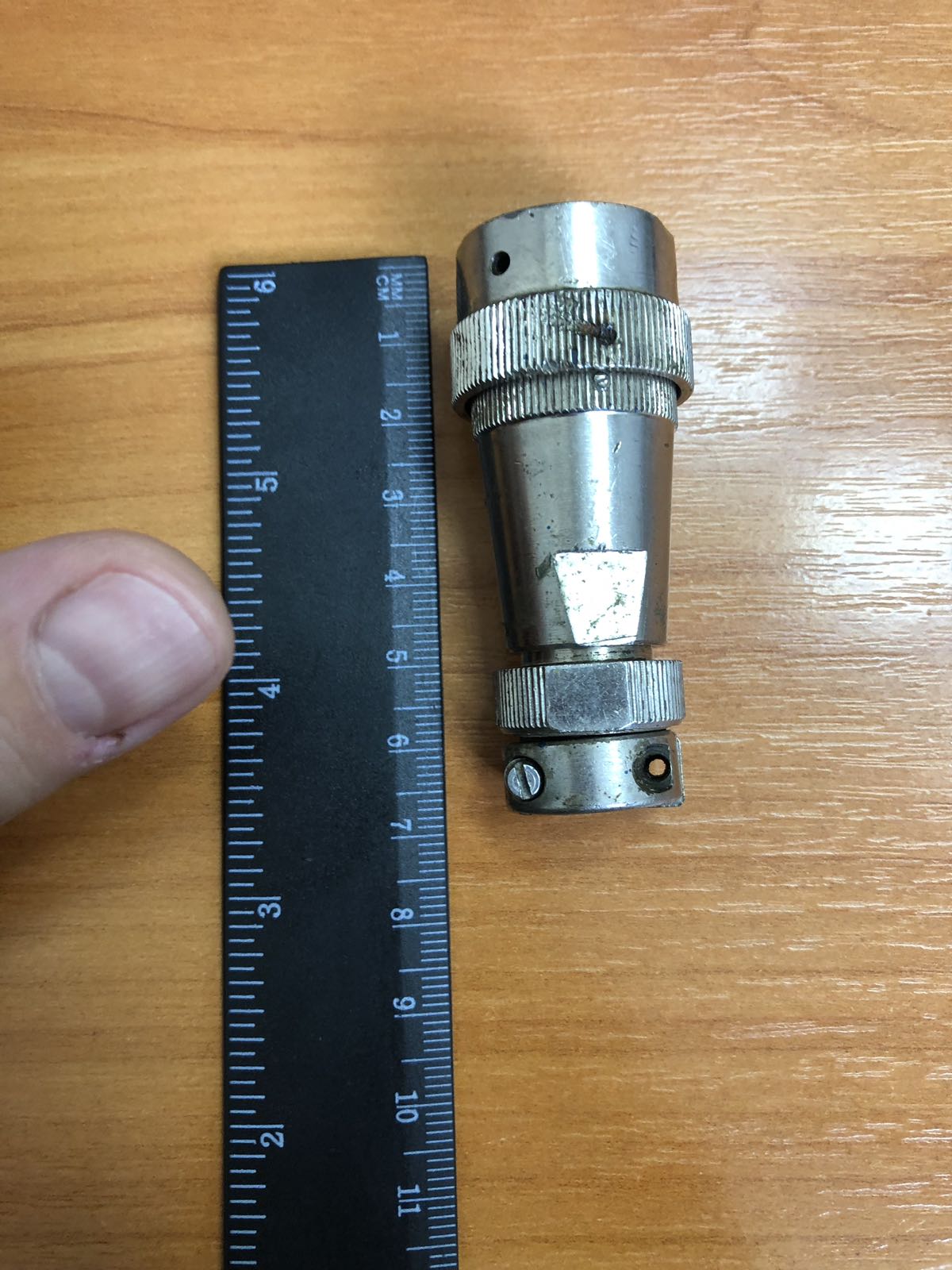

Размер и пропорции по фото не определить, но предполагаю, что штекер именуемый в народе банан 4мм. Только выполненный с защитной юбкой для высокого напряжения.
Типа такого кабеля https://ru.aliexpress.com/item/4mm-banana-plug/32674829997.html
А вообще, ты сам мог прочитать спецификацию изделия оттуда, откуда фото притащил или поискать по названию.
>выполненный с защитной юбкой для высокого напряжения.
Разъёмы с трубкой вокруг называется shrouded banana
О, так тебе штекер нужен? В радиомагазине спроси штекеры, которые в мультиметр воткнуть можно. В крайнем случае просто щупы купишь, отрежешь и подпаяешь что тебе там нужно.
>хитровыебанный диод

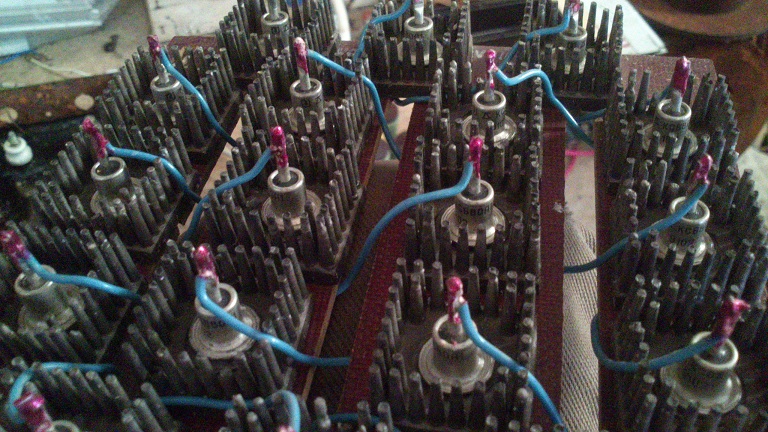

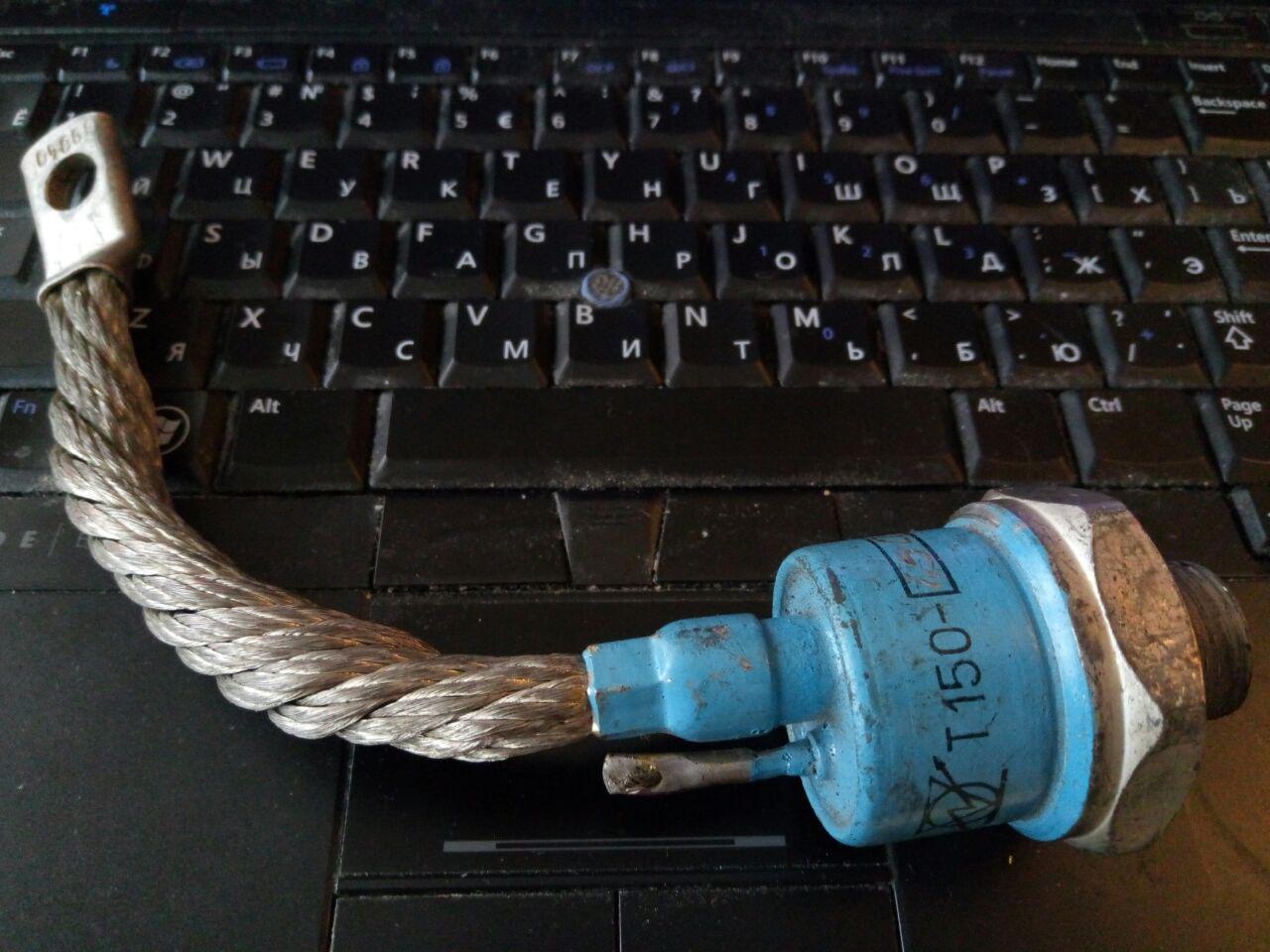

тиристор
http://www.155la3.ru/t150.htm
не бейте меня. написал русскую Т, а не латинскую, и все нагуглилось
Вот и подъехали дегенераты 98 года рождения, не видевшие простейших тв антенн.
Селен нужно заменить на диод(ы), если хочешь восстанавливать и реставрировать. Если же как з/ч. То можешь просто выкинуть. Или отдать таблетки какому-нить химику на реактивы. А пластинки можешь оставить себе как микро радиаторы.
Блин, селен. Об этом я не подумал. Я просто видел селеновые мосты в радиолах, они там в коробочках такие.
>>324246
Да там нечего было восстанавливать, корпус почти полностью сгнил, фанера расслоилась, некоторые резисторы проржавели. Снял просто шасси, лампы там, два динамика, строчник.
Спасибо за ответы.

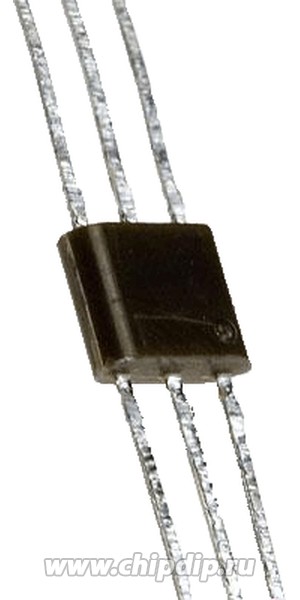

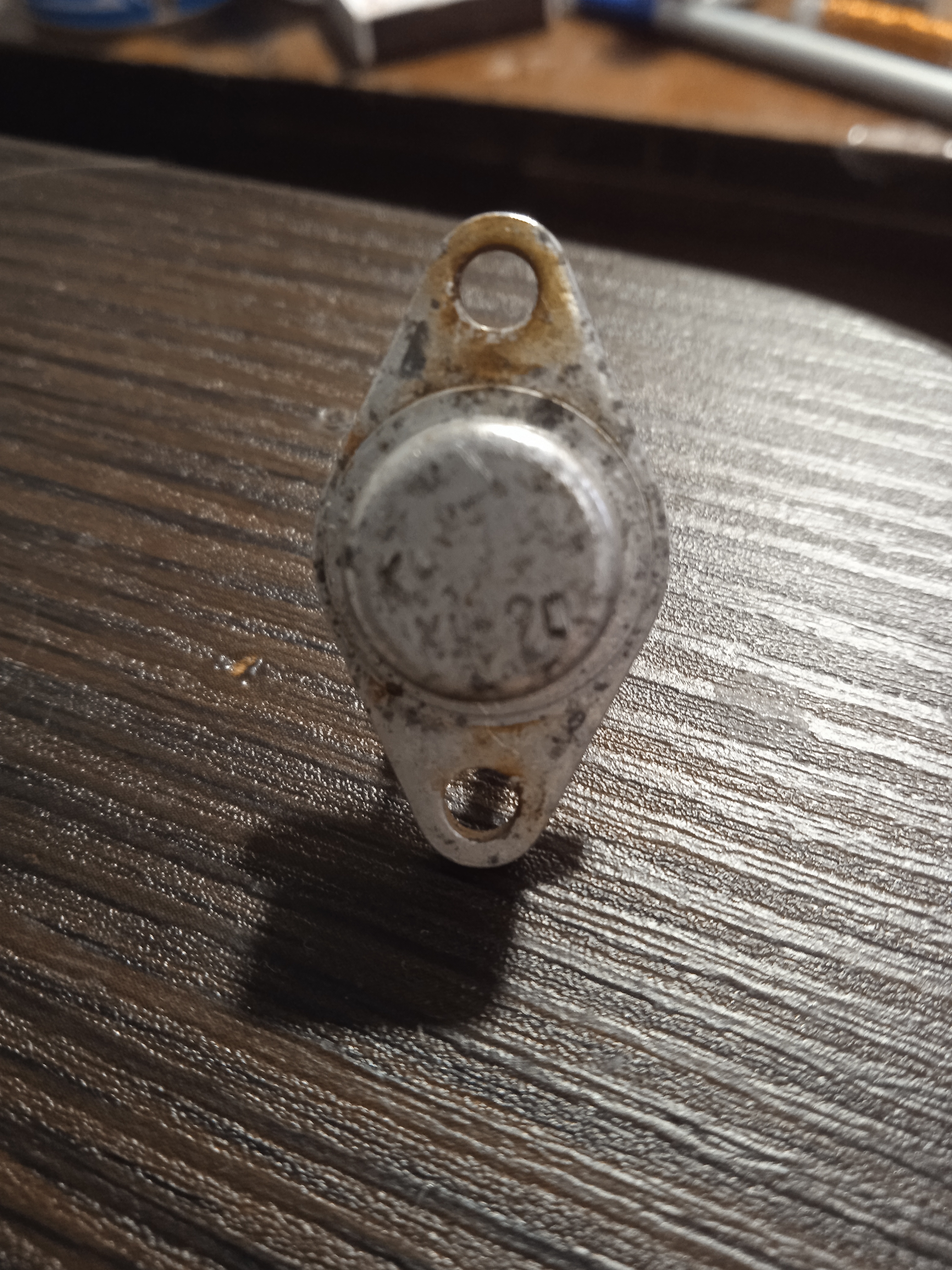

Прототипом какой серии это может быть?
По маркировке я бы сказал, что это разрядник.
Но в таком корпусе, с тремя ногами...
Спроси у мужиков тут: http://offtop.ru/dustyattic/v20_625584_226_.php
Если и правда интересно. Опознают 100%. Потом тут чиркани, меня ты тоже заинтересовал.
Алсо, попробуй прозвонить + сунуть в ТТ (транзистор-тестер), если есть.
>По маркировке я бы сказал, что это разрядник.
По маркировке это опытная серия рижских транзисторов.
http://www.155la3.ru/r27a.htm
http://www.155la3.ru/r26b.htm
http://www.155la3.ru/r25b.htm
Буквой "Р" сокращенно обозначали радиационностойкие изделия со спецприемкой. Но в данном случае - сомнительно.
Правильно тебе сказали - спроси у поехавших дедов и технарей-коллекционеров на "портативном ретрорадио", тут ты достоверный ответ не получишь.
>Буквой "Р" сокращенно обозначали радиационностойкие изделия со спецприемкой.
Не видел такого ни разу. Вроде везде такое обозначали как "ОС" и "ОСМ". Можешь привести ссылку?
ST
C5
V6

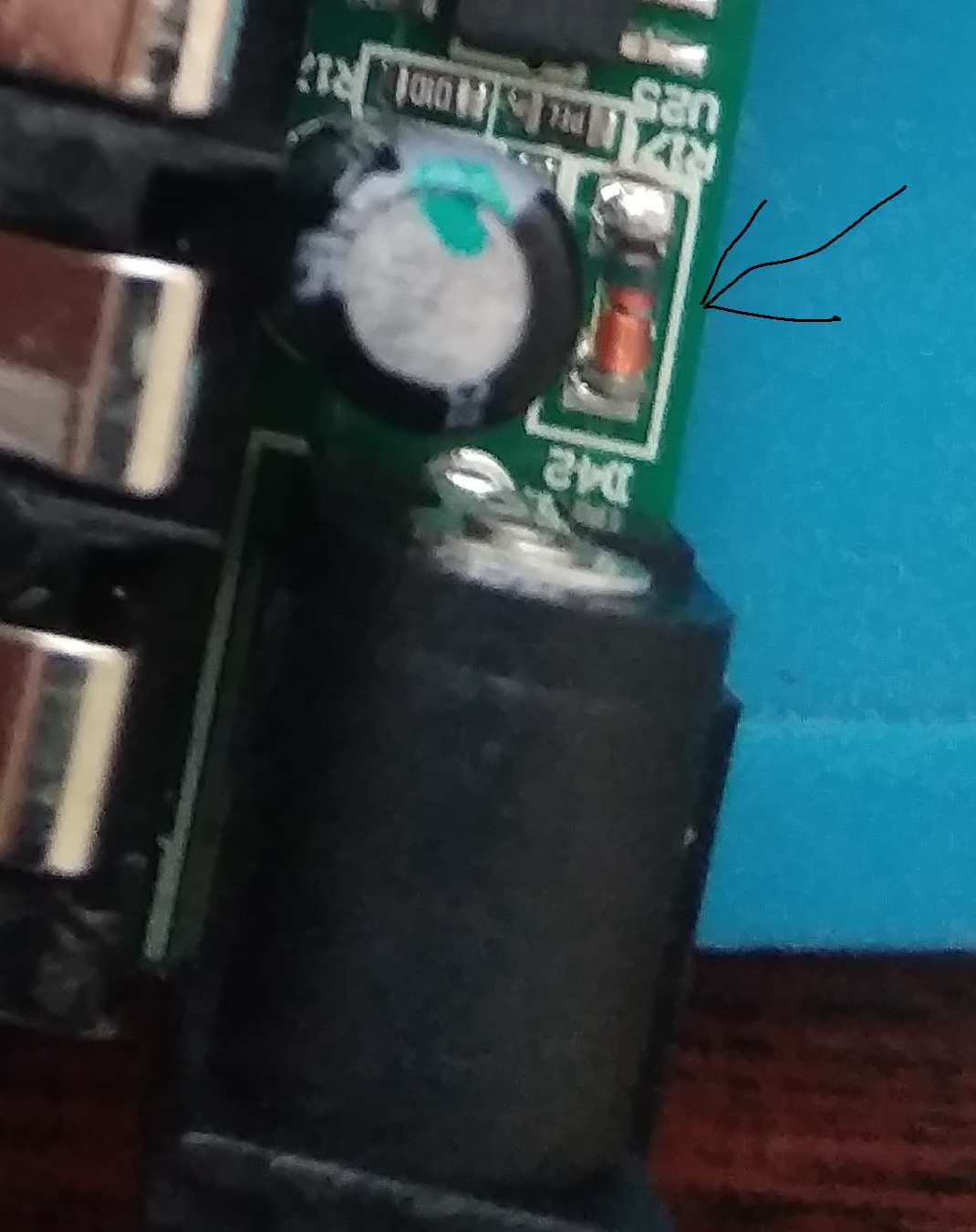

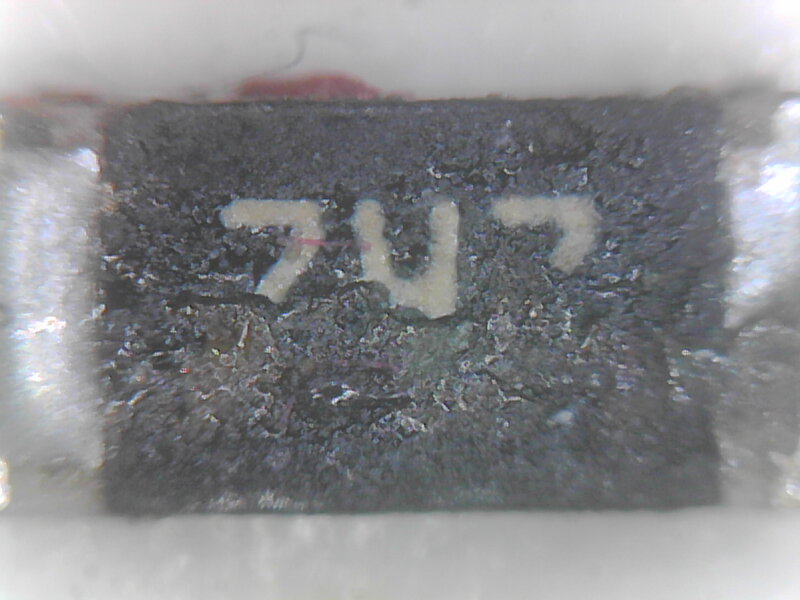

На какое она напряжение? Сгорела, звонится как перемычка
Спасибо. 5.6 вольт, да? теперь бы ещё найти откуда такой выковырять...
В магазин иди. Если совсем в жопе мира живёшь - с али или ебая закажи.
>Сам-то что думаешь?
Я думал что это маркировка детали, ну типа как в транзисторах, где в названии не зашиты параметры. Тем более когда цифры и буквы написаны по парам в столбик комбинация 5v6 в глаза не бросается.
>>326011
Не в жопе мира, но рядом все радиомагазины закрылись, а ехать в другую часть города только за копеечной деталюшкой както не хочется... Так и до посещения, простигосподи, чипидипа недалеко...
Всем спасибо.
ОС и ОСМ - более поздние и более широкие обозначения. Это лишь приемка по требованиям заказчика. Не обязательно радиация, это (в том числе) все что угодно, включая отбор по конкретным параметрам.
У меня были древние ОУ с "Р", то ли для космоса, то ли еще для чего. Инфы по ним не было, но знающие люди подсказали. Просто у них объемы выпуска ничтожные, чуть ли не штучные.
>>325921

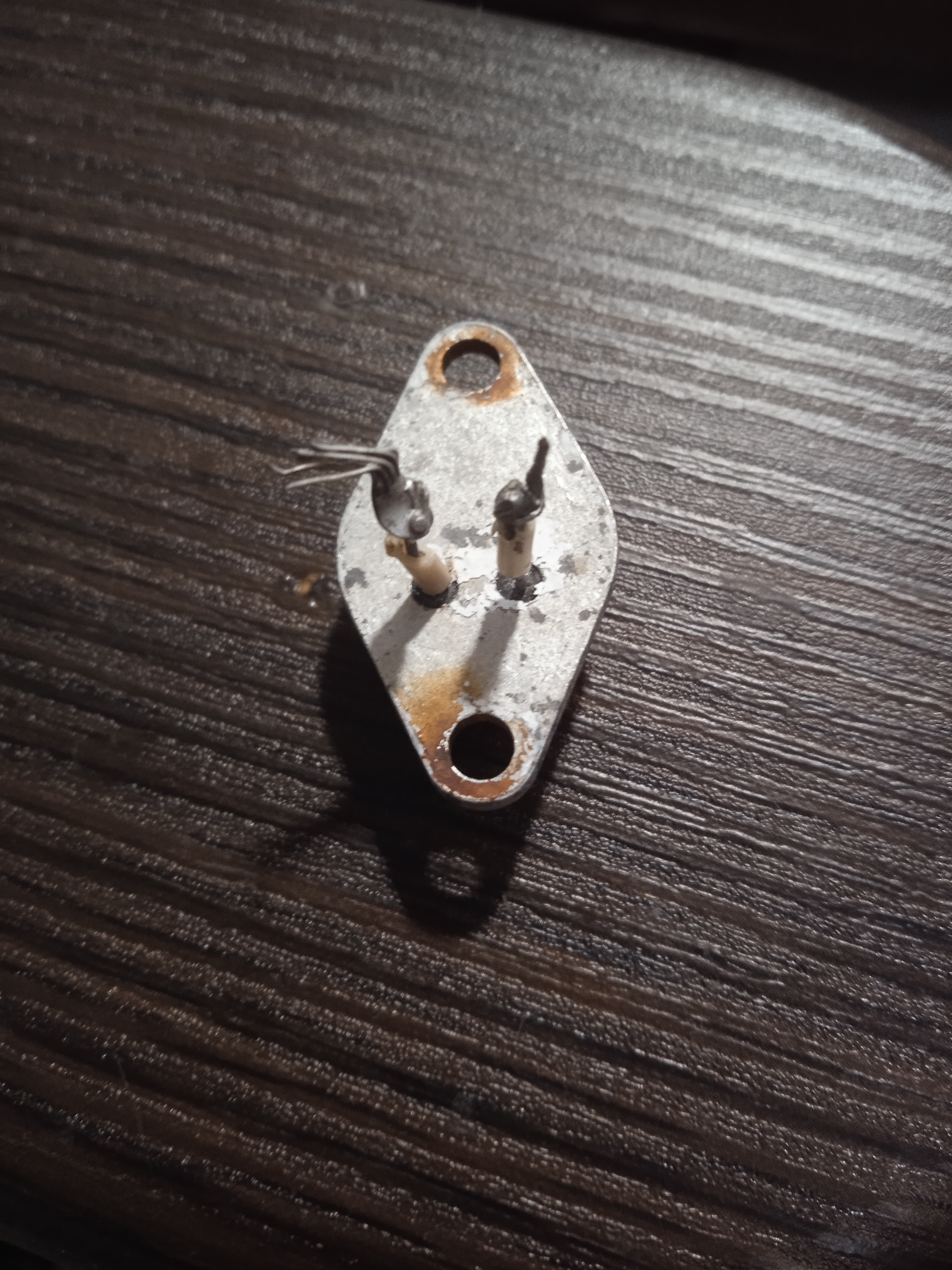

У меня где-то лежала кучка древних СП5 с ромбом+звездой и пометкой "ОПЫТ". Это интересно, ведь звезда - старое обозначение военки, до ромба. А тут, видимо, был переходной период и влепили сразу оба.
Поиск по кодам на полупроводниковых элементах если не находится полное название:
http://kazus.ru/datasheets/smd/index.html
http://mirshem.com/manual/smd
http://www.dl7avf.info/charts/smdcode/ca.html
https://alltransistors.com/smd-search.php?search= в нижней строке
http://www.marsport.org.uk/smd/mainframe.htm
http://www.s-manuals.com/ru/smd
http://www.ecworld.ru/support/sdd/smdcod.htm
Чтобы найти по этим данным опознаваемую деталь, необходимо знать её корпус http://mp16.ru/blog/smd-markirovka-rukovodstvo-dlya-praktikov/
Изредка в поиске может помочь площадка алиэкспресс, продавцы могут указать код маркировки в описании названия к радиодетали.
В маркировке кода могут быть различные "шумы"(лишние данные) из-за шифровки недели и года производства, исполнения лужения выводов или других данных производителя. Эту информацию можно уточнить в даташитах.
Онлайн калькулятор для выводных резисторов https://ekits.ru/tools/rescalc/
Сразу прошу обратить внимание, что по виду на них похожи и индуктивности с выводами http://ekalk.eu/c4_ru.html ( https://cxem.net/sprav/sprav91.php ).
Маркировка SMD резисторов http://www.joyta.ru/7951-smd-rezistory-markirovka-smd-rezistorov-kalkulyator/
Конденсаторы http://www.avislab.com/blog/smd-capacitor/ Керамические smd могут быть без маркировки. И не узнаешь, даже измерив прибором ёмкость, какой у него допуск или граничное напряжение. Керамические конденсаторы и демонтаж с последующей пайкой не очень переносят. Сокращается их срок работы.
>для шапки следующего
>пост №415
>бамплимит 2к
Ты думаешь тут кто-то вспомнит про это?
Походу осцилл там и так отдельный. Просто запихали внутрь, целый корпус. Вытащи его и пользуй себе на здоровье.

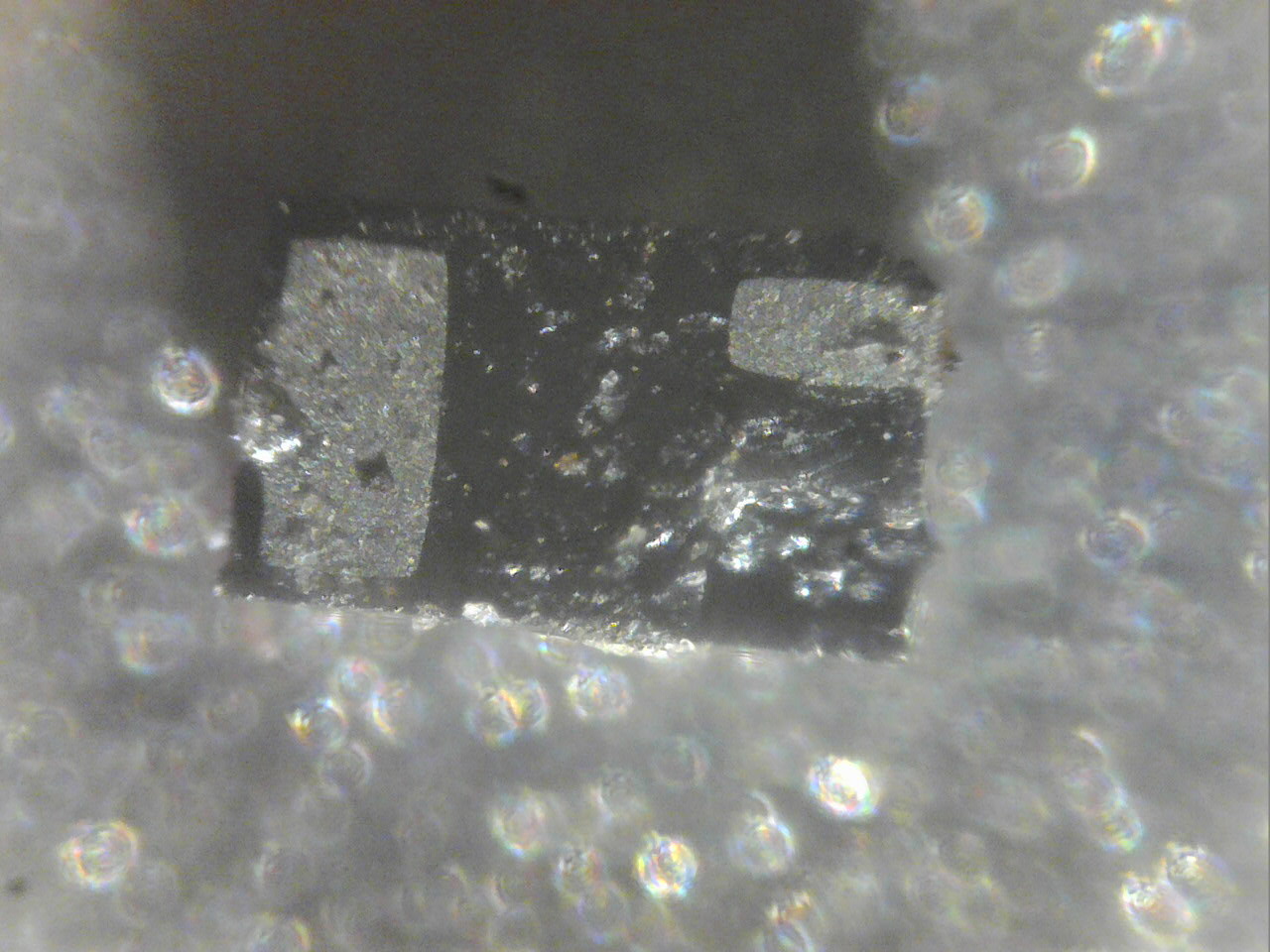

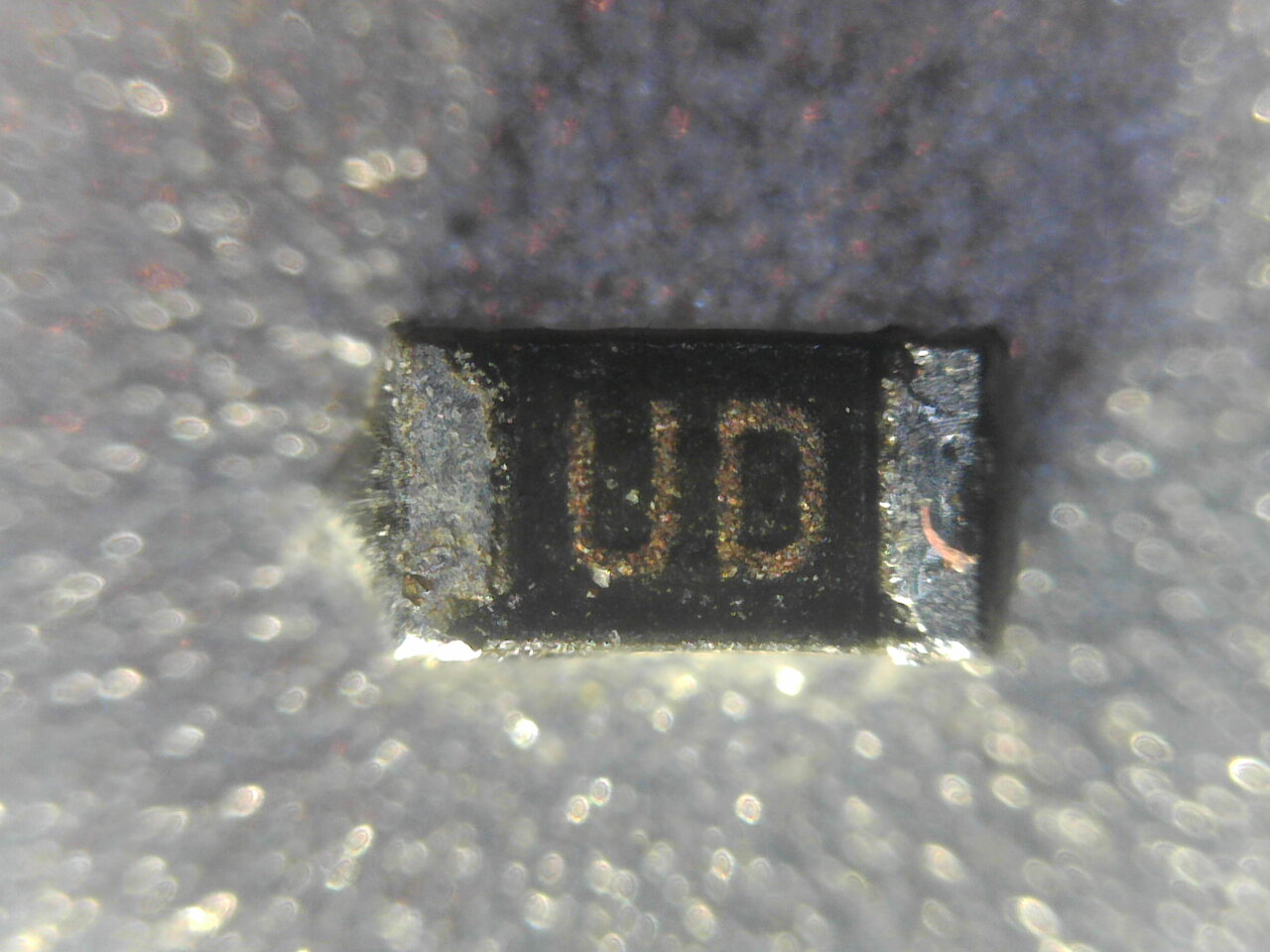

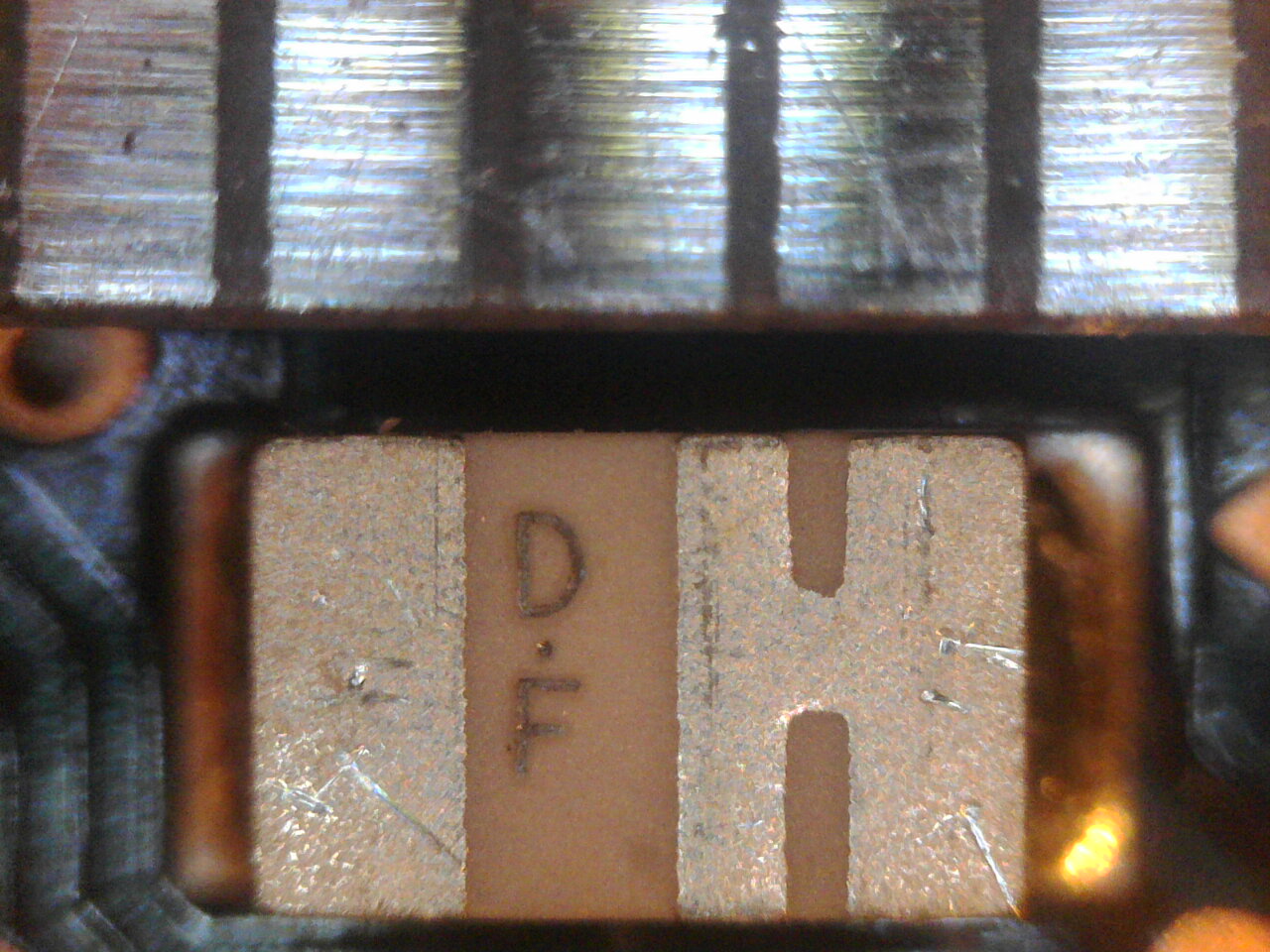

1. То ли диод, то ли супрессор. Установлен на платке от жёсткого диска. На фото размер в мм. Толщиной около миллиметра.
2. Две непонятные детали типоразмера 0603. По корпусу из керамики похожи на резисторы. Одно прогорело, а у второго не нулевое сопротивление. Предохранители что ли? Из того же жесткого диска. Диск Toshiba DT01ACA
Киса, это пьезодатчик для определения ударов/падения
>>329090
Первое - смотри, где стоял, возможно диод шоттки в каком-нибудь бак-конверторе. Вторые два - смотри аттач.

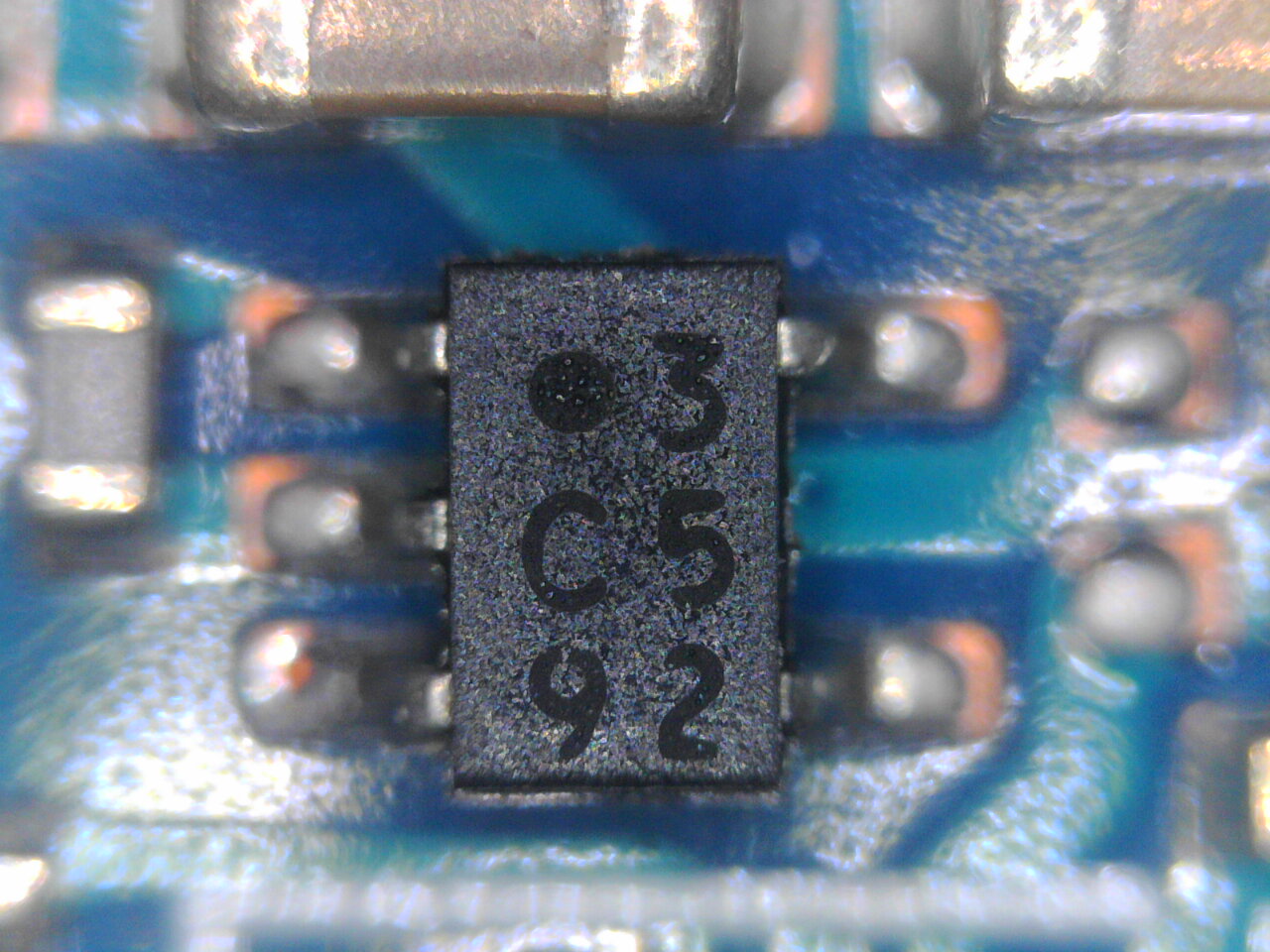

Вторая, вероятно по обвязке, стабилизатор питания, но так же, не нашёл в поиске. С 5 вольт формирует пониженное.
Третья даже не знаю, что делает.
Где всё это искать. Почему дигикеи, маузеры и фарнелы не могут добавить строчку в БД с кодом? Скоро чего, вовсе будет закрытая ОЕМ кодировка под конкретное изделие, чтобы не смогли отремонтировать или отреверсить?
Последняя, просто кремневая хуитка в миллиметр размером. Паяйте.
Все из сгоревшего от превышения по линии питания 5 вольт SSD тошиба thnsnj256gcsu
Пропустил одну большую
http://www.chip.tomsk.ru/chip/chipdoc.nsf?OpenDatabase
Видел это. Помогло мало. Может быть опознал:

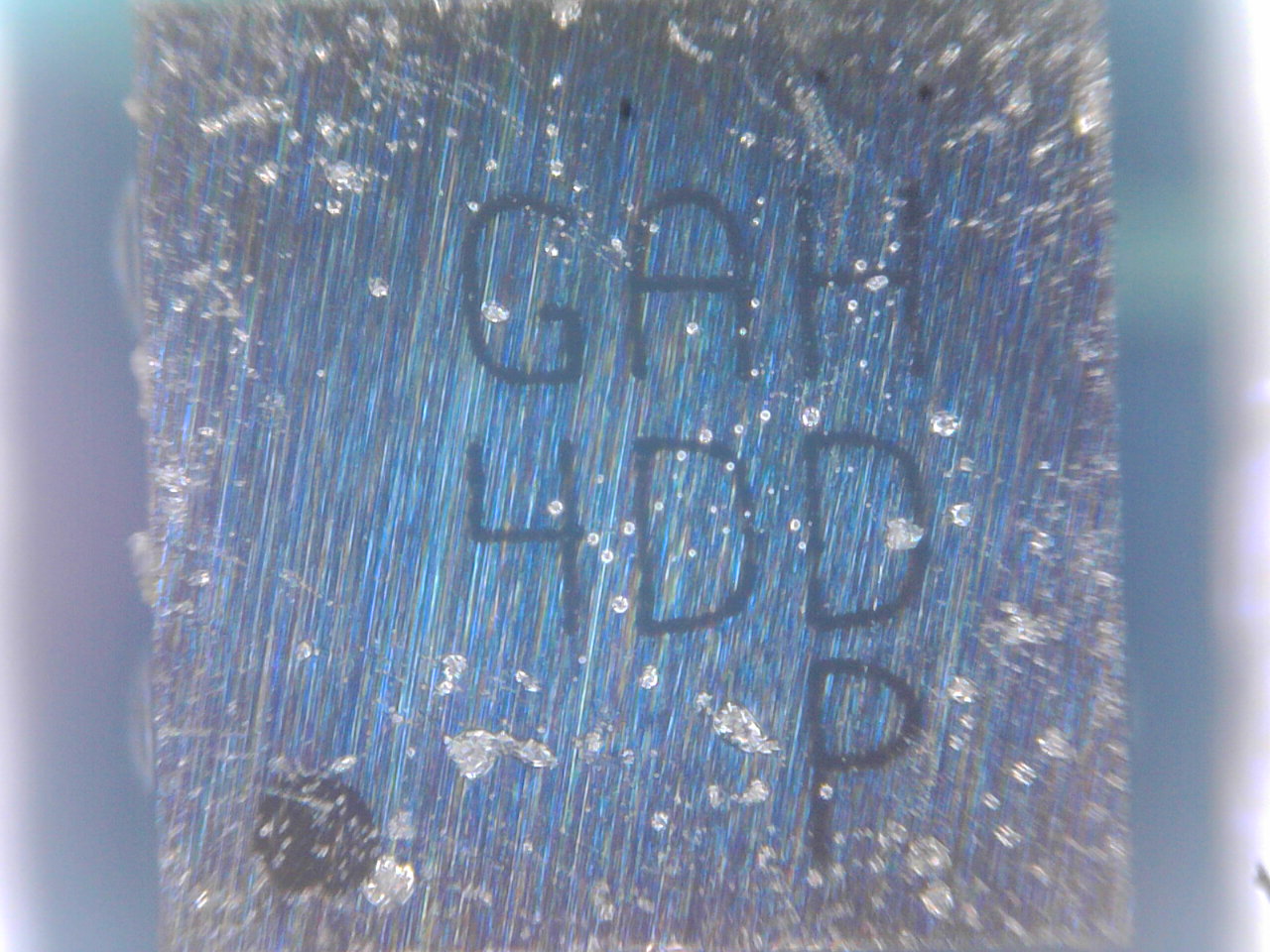

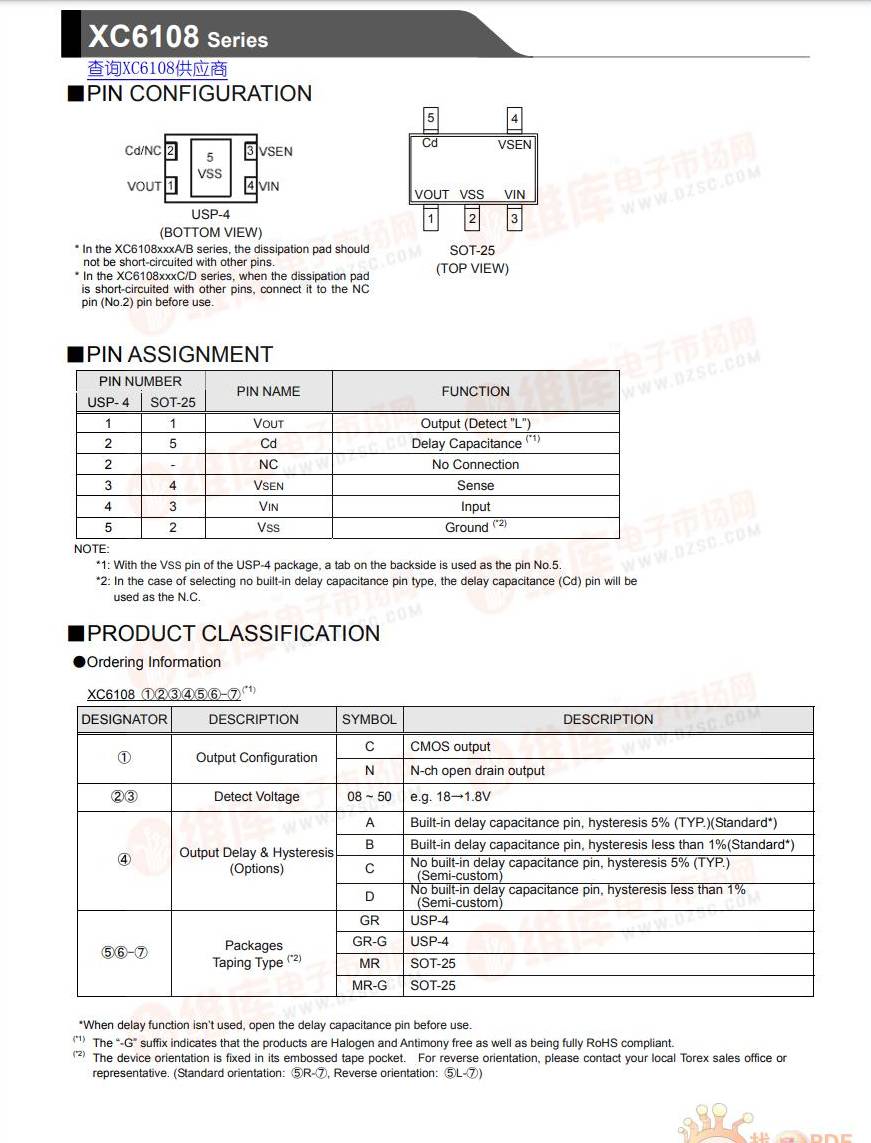

Первая похожа на XC6104C336MR но в даташите нет кода по времени задержки для неё.
Вторая BD9151MUV или BD9152MUV. Нет ничего даже в даташите по коду. Надо знать, какое напряжение потребляет схема диска.
Вынесло резистор или предохранитель справа от D91, видно точку на нём. И рядом диод или супрессор GU выжгло. Закоротило в 91512. Стоит ли поднимать этот диск?
>Стоит ли поднимать этот диск?
Донор есть с убитым флешем? Нету? Тогда положи в стол и забудь.
Лучше бы шильдики сфотал.

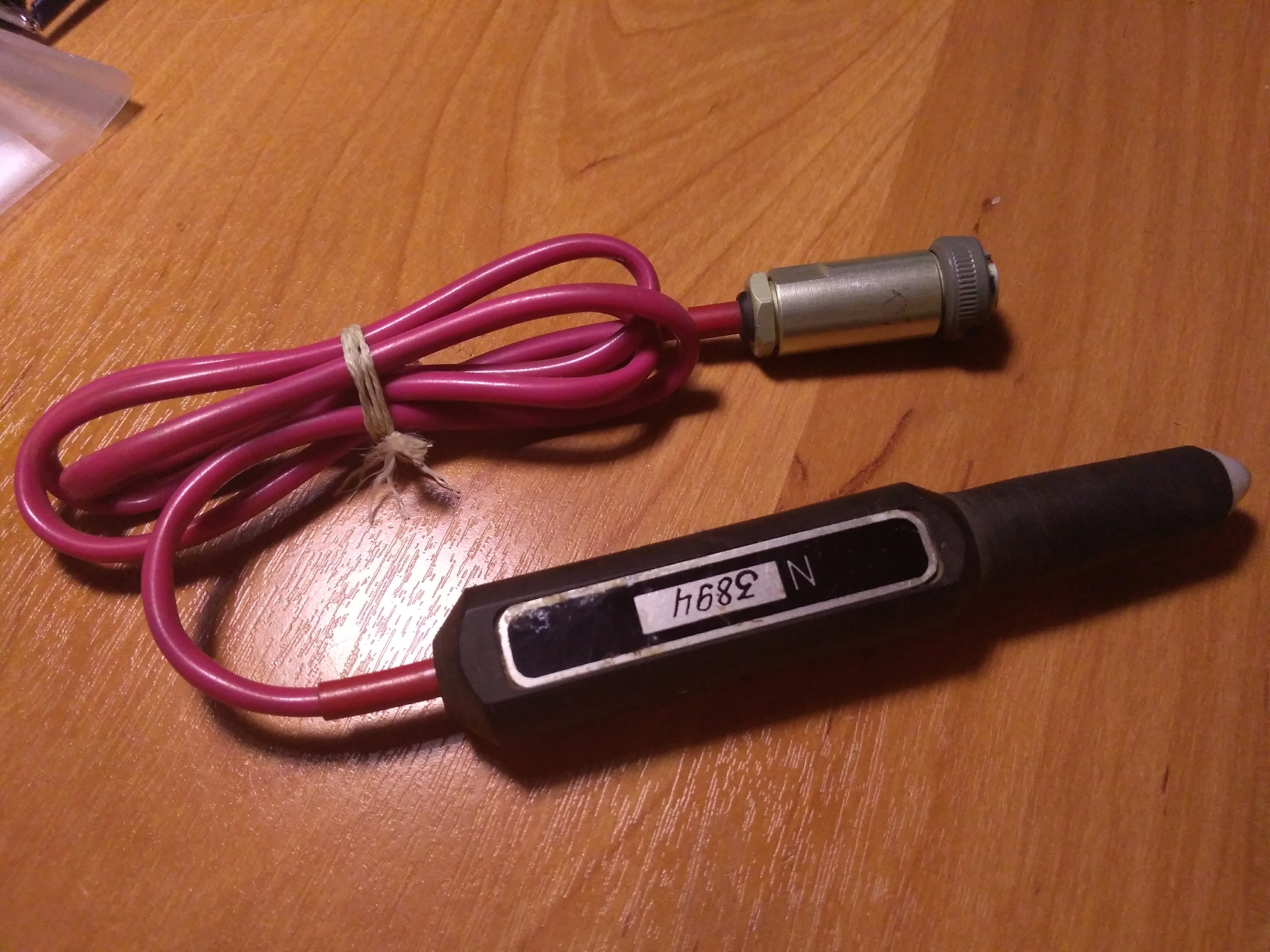

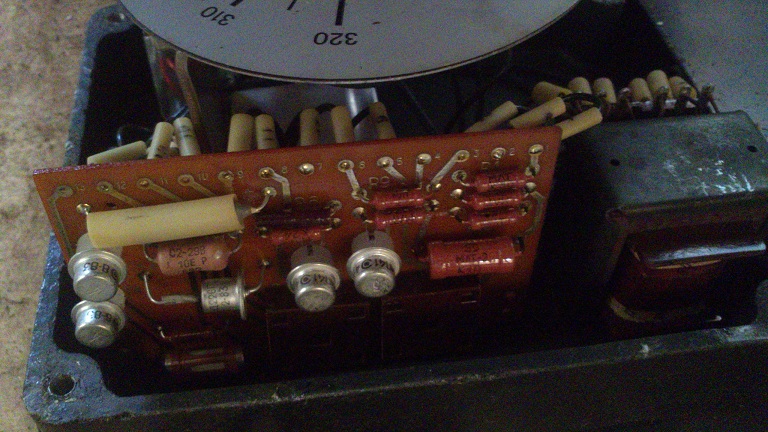

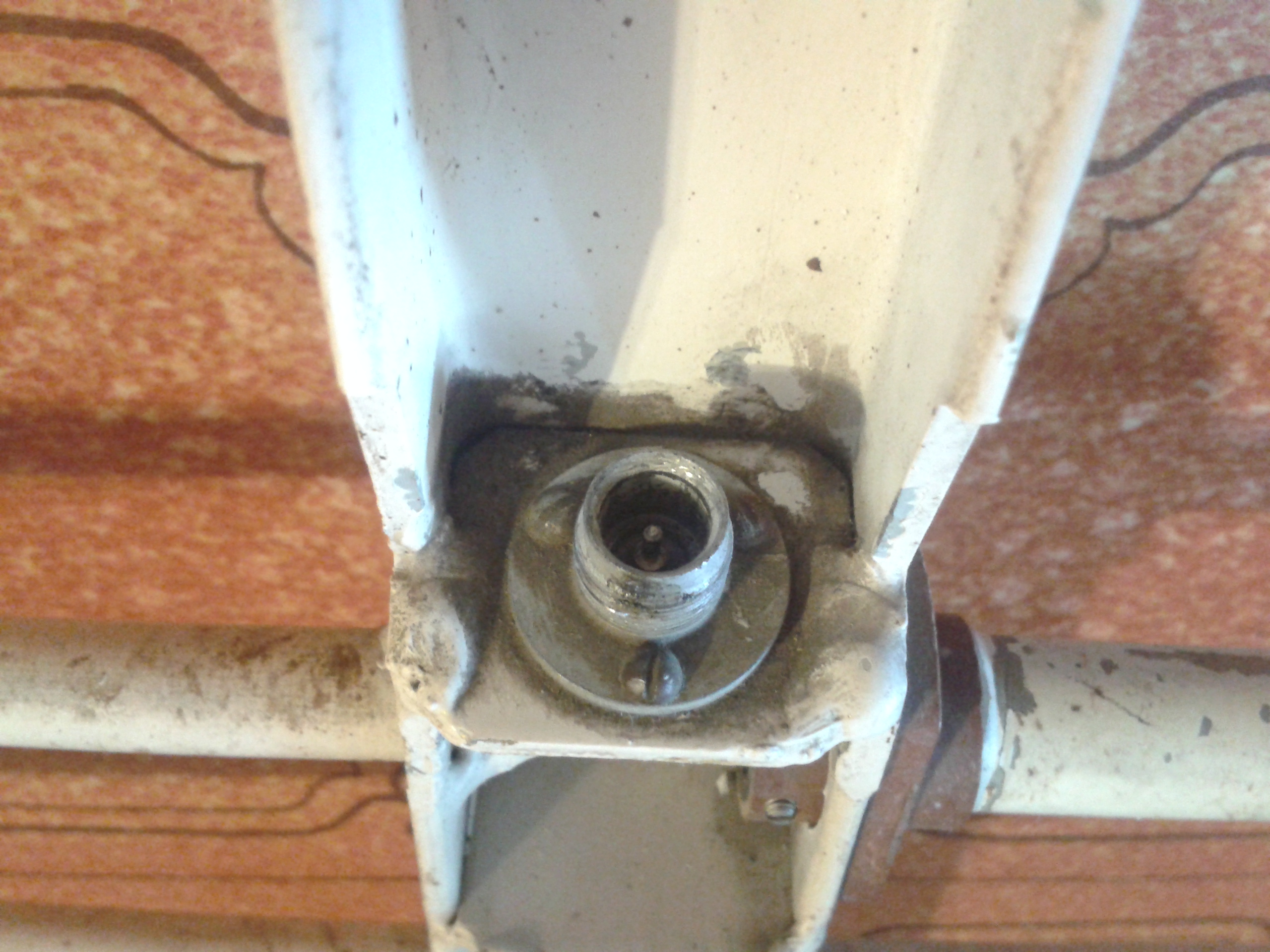

Какой-то терморегулятор. Где-то должны быть клеммы для подключения термопары.
Исполнение - на века, платка за 100р с али столько не проживет.

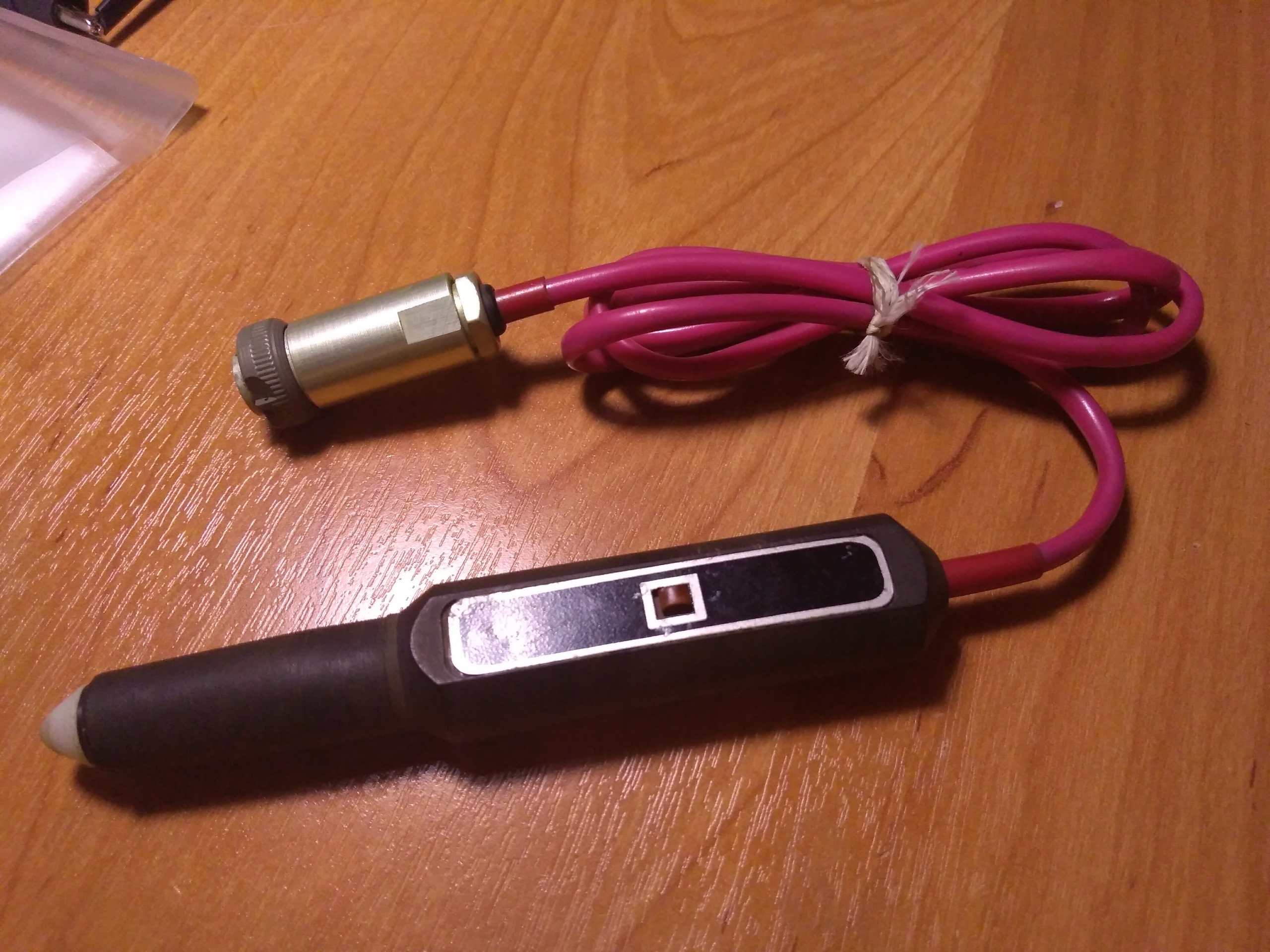

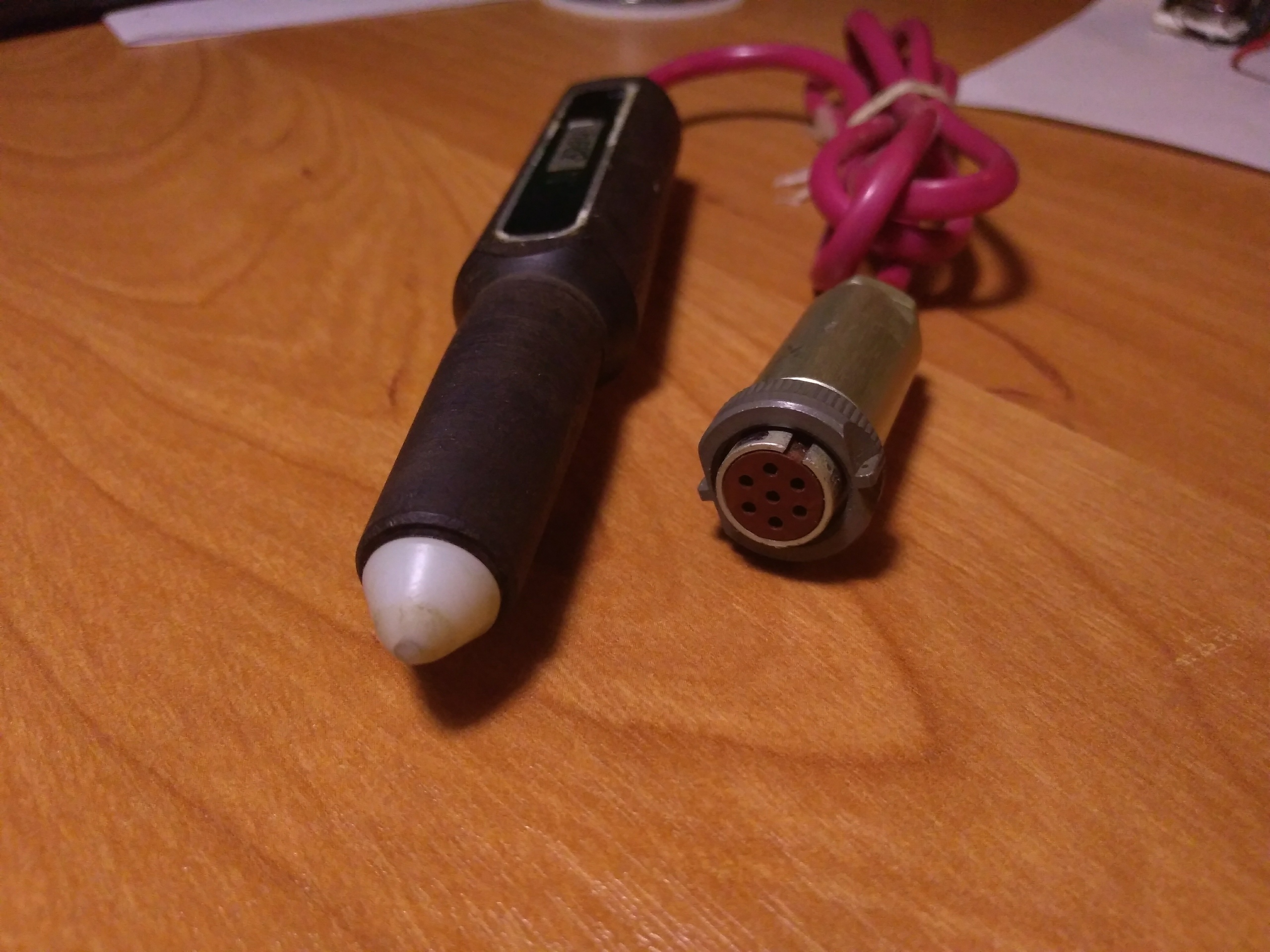

Белая фигня на что похожа, керамика? Какой-нибудь прибор/зонд неразрушающего контроля, предполагаю. Толщиномер может быть.
Случайно обнаружил, что передняя часть откручивается.
Белая фигня - пластик.
есть смысл его пытаться продать? чот в интернете нинашол такого
У меня скорее вопрос «Помогите найти подключение к %хуйнянэйм%»
http://archive.espec.ws/section634/file15808.html

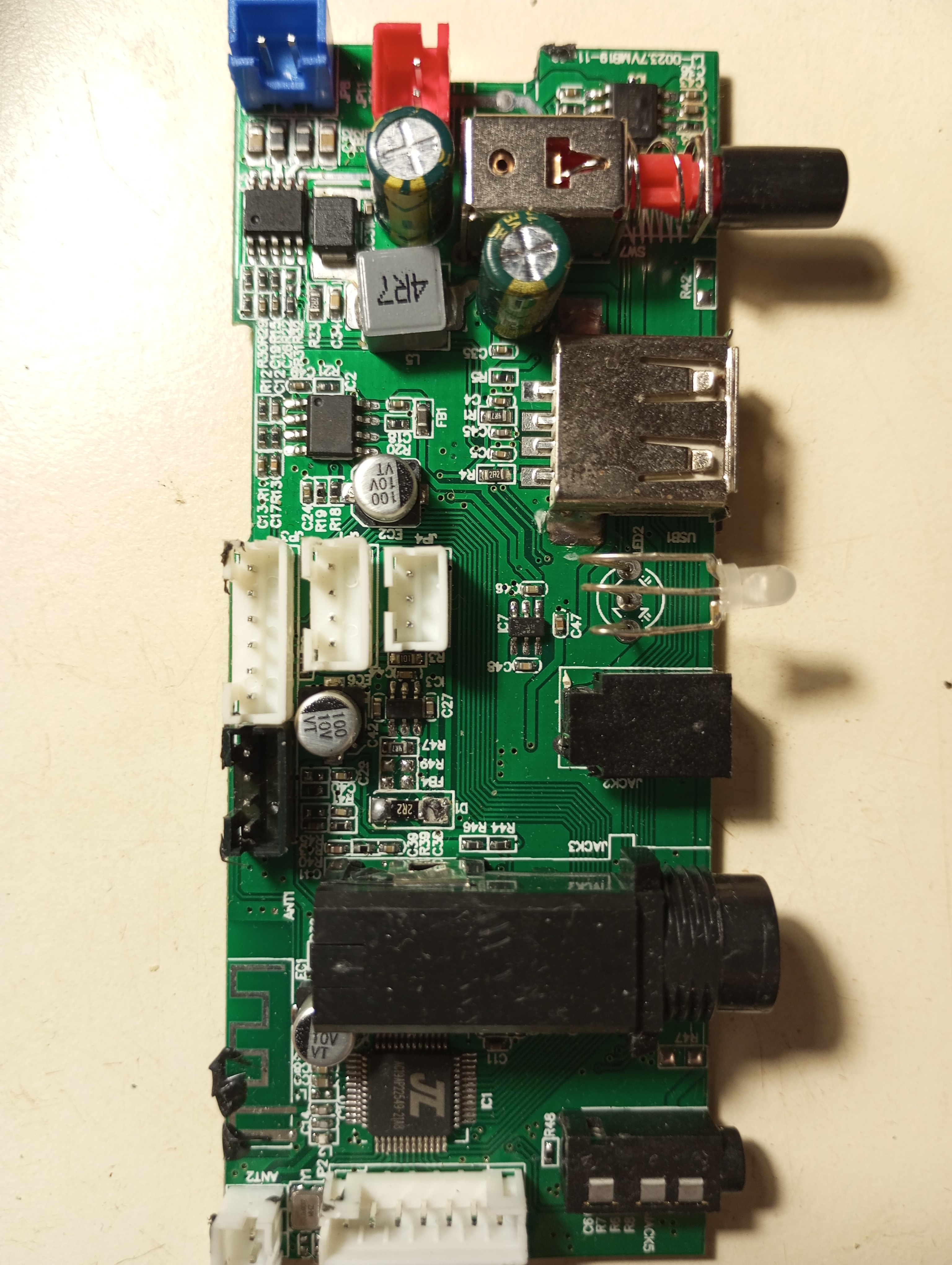

Спиздил у отчима колонки, вынул трансформатор и кусок платы из музыкального центра. На этом куске платы есть усилитель для звука нужной мощи к колонкам. Вопрос - в каком месте можно припаять кабель с джэком, чтобы усиливать именно мой сигнал?
Я разберусь, но это займёт у меня неделю или, вероятно, сожгу всё кху ям, так что уповаю на техноанона.
Во я дэбик, там же ауксовский кабель есть. Через него и воткнусь. Спасибо, аноны.
Мож кто опзнает? Нестандартно как сименс -бош. Как подключить чтобы заработало.
Что отзванивать? Обведи кружкои на фото.
Почему ты так уверен что контроллер sharp?
Потому что это канон для 1602. Очевидно дорожки из-под капли выходят в том же порядке, что и на кристалле, ибо там нет места для межслоек. Найди распиновку, сопоставь по резисторам делителя, которые под каплей, и поймешь, где выходят дорожки с управления. Отскрябай с них лак и прозвони до колодки.
Алсо, если это и не 44780, то скорее всего что-то совместимое по ногам. Но может и нет - есть еще два более редких варианта
хуйня номер один была с термопастой под странным стеклом
хуйня 2 высоковольтная какаято
диодный мост на диодах написано кс680а1 снизу 9102 всего в плате 18 штук
далее, реквестирую способ проверить работоспособность и не умереть:
трансформатор 220 - 10000 остальное смазано

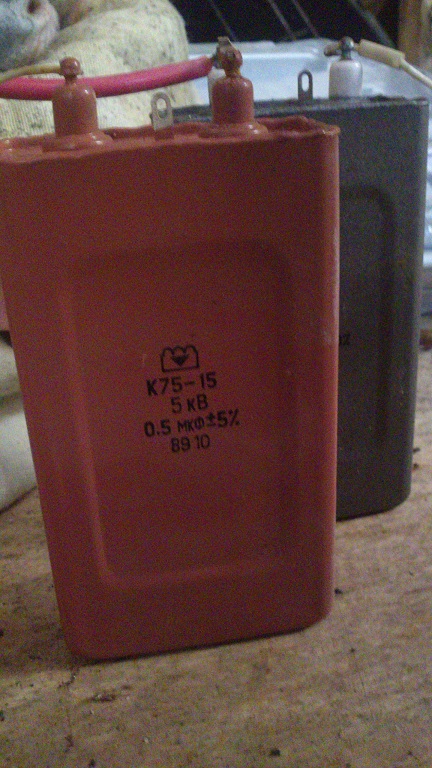

кондеры и еще трансформатор
можно ли чтото запитать от 12вольт постоянного тока? или нужно обязательно в разетку лезть?
>>332275
что нагуглил:

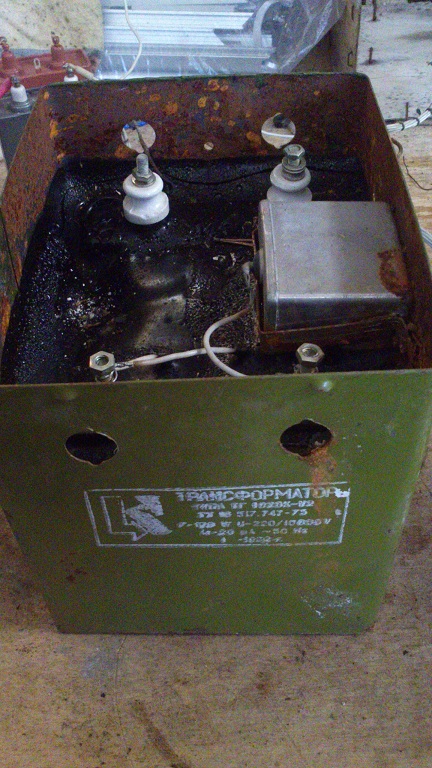

трансформатор ТГ 1020К-0,12кВт 220/10000В
стабилитрон кс680а1
куда ето можно применить?
вполне похоже на блок розжига какихнить совковых ксенонов или угольных прожекторов - применялись раньше на всяких стадионах и прочих промзонах
>>332278
>проверить работоспособность
очевидно прозванить не?
>>332673

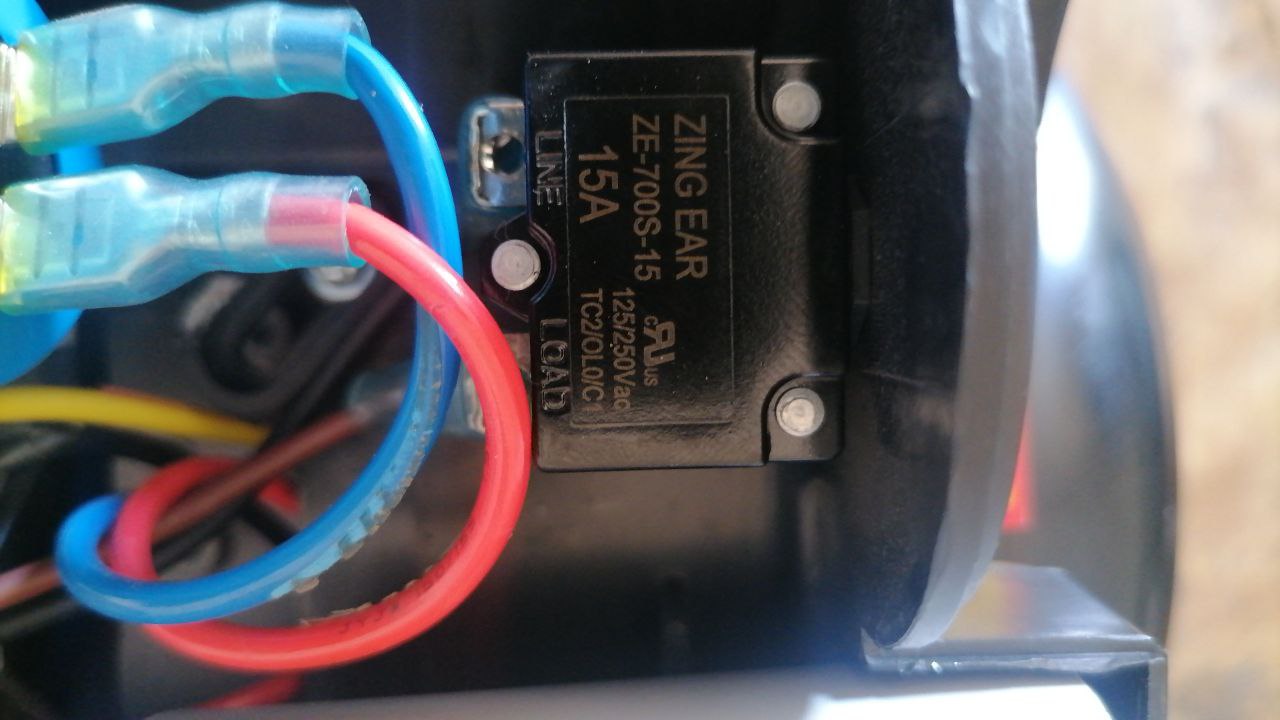

Fузе тупица ебаная тое передохранитель.
можно заменить обычным жучком - проволочкой на 01 02 мулиметра.
если полыхнет можно покапашить диодный мост на предмет уебаности диодов...
и вообще съебал в гугль
Дошло, что предохранитель, да я нубас. Только есть ли разница на какой менять, по даташиту он 10А 125V, такого же в продаже не нашел.
Самовосстанавливающийся предохранитель, g:axial resettable fuse
И сгорел он не просто так, ищи причину.
Да как бы хз, проверил напряжение от бп 18в приходит норм, обмотки в трансах тоже без отклонений, конденсаторов вздутых нет.

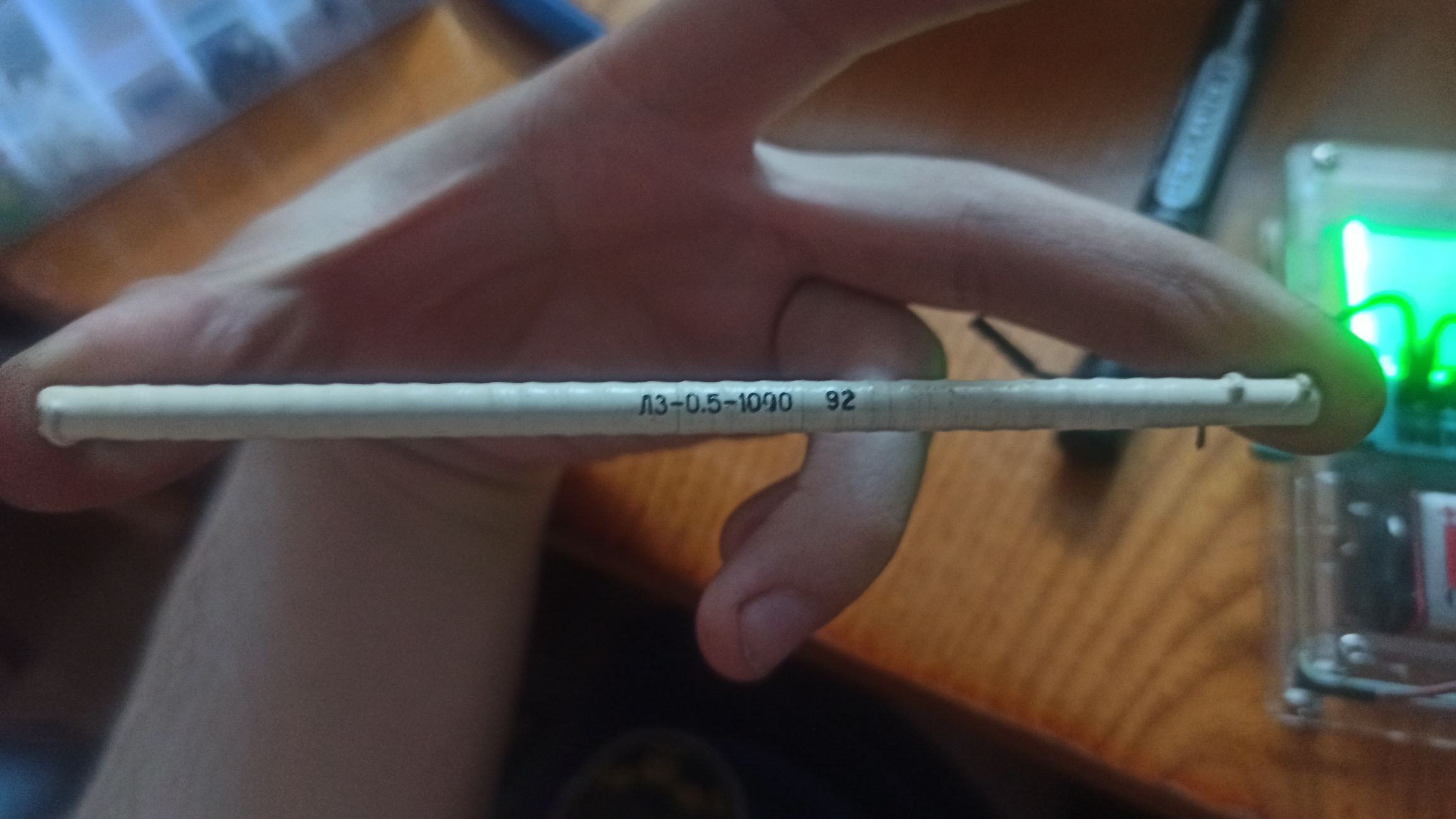

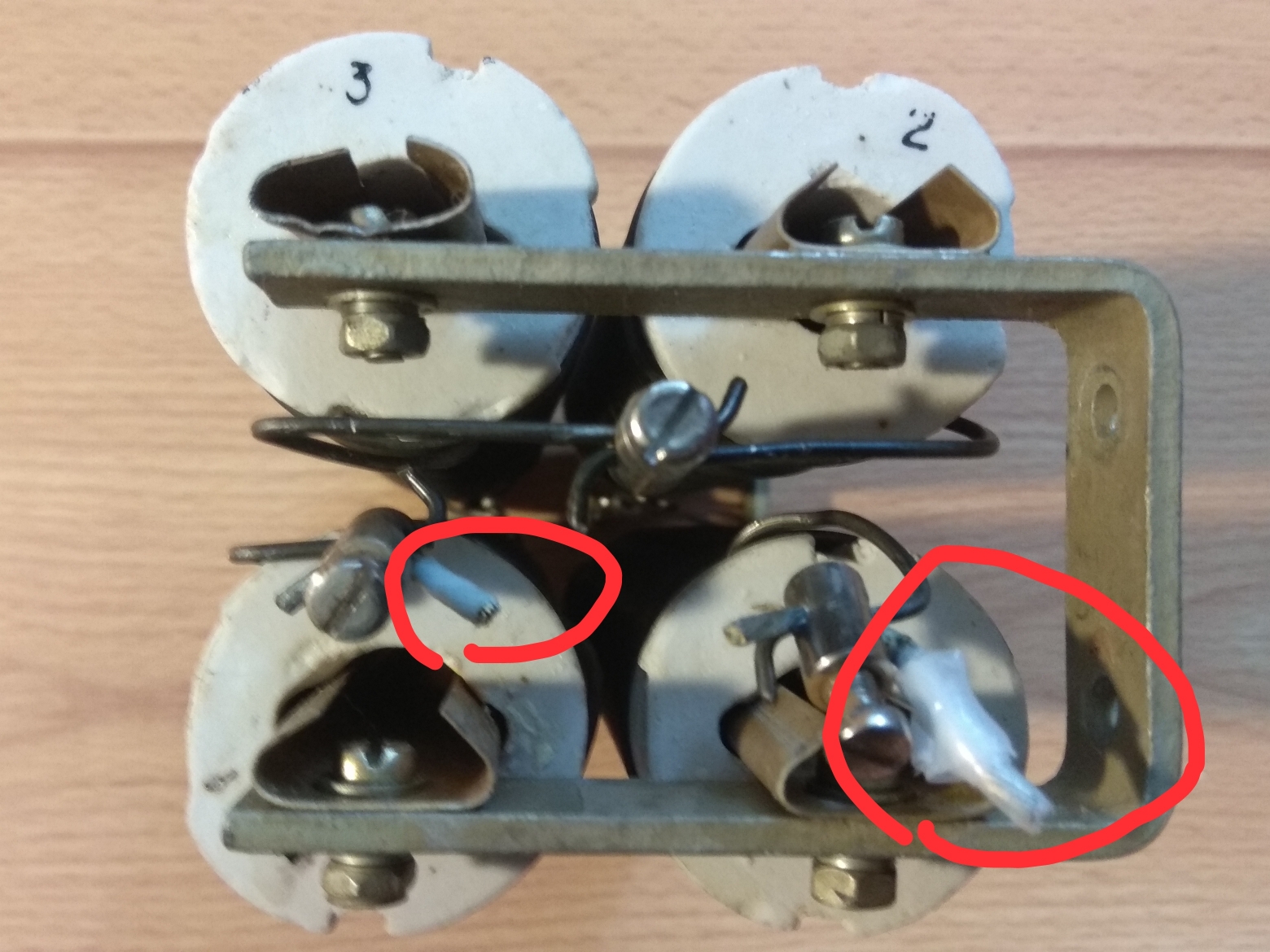

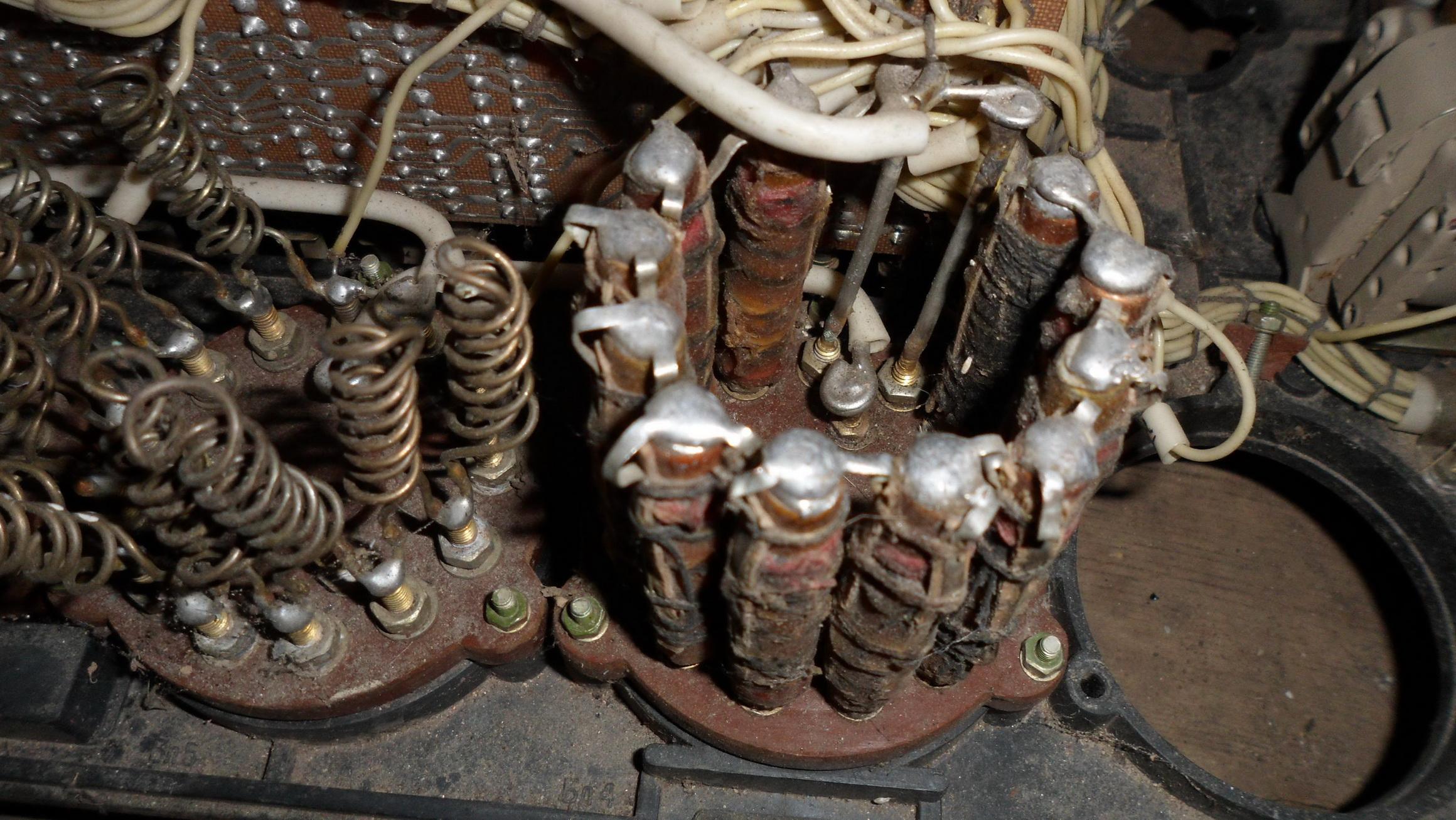

Два шунта на огромный ток, на фарфоровых трубках. Использовались для измерения тока в сотни ампер (подключались к стрелочным головкам-амперметрам). На них намотан жирный нихром. Можешь использовать их как нагрузку для проверки мощных БП. У самого таких целый короб.
Остальная часть - выпрямители, электролиты, стабилитрон, т.е. был блок питания для чего-то маломощного.
В целом, просто обломок от рандомной пром. аппаратуры, нечего думать от чего оно.
Тебе очень повезло найти эти два шунта, остальное тут - хлам. Обычно их сдают в лом, т.к. нихром - довольно дорогой сплав. У меня около десятка подобных гигантов, есть даже больше твоих, пользуюсь относительно регулярно. Но будь осторожен: при нагреве выше примерно 500С фарфор может треснуть, так что не перегружай.
Шунты я уже отделил, остальное распаяю на детальки. Только всё-же интересно зачем оно использовалось.
Для измерения тока, очевидно, и использовалось. На самом деле, на втором месте по ценности тут была изм. головка, но ее спиздили до тебя.
ты дурак, от сотен ампер они мгновенно расплавятся. и не шунты это
Это я уже понял, мне интересна модель устройства или что из него бомжи выломали, из платы отоходит 15 обтезаных проводов
Это именно шунты, так что иди нахуй. Повидал побольше твоего, уж поверь.
>>332843
Я же тебе сказал, от от пром. аппаратуры. Какая тебе нахер модель устройства? Ну, стояли какие-нибудь пресса, к ним была подключена аппаратура, сделанная под заказ, мелкосерийно. В ее составе был этот блок. Документация была только у заказчика и изготовителя, больше нигде. "Модель" у таких блоков представляет собой децимальный номер - набор букв и цифр, через точки, который тебе абсолютно ничего бы не дал.
Твой мозг бы порвало, узнай ты, сколько в совковой промышленности было кастомных и мелкосерийных изделий, на каждом заводе. Это тебе не современная унификация на модулях сименса.
>>332878

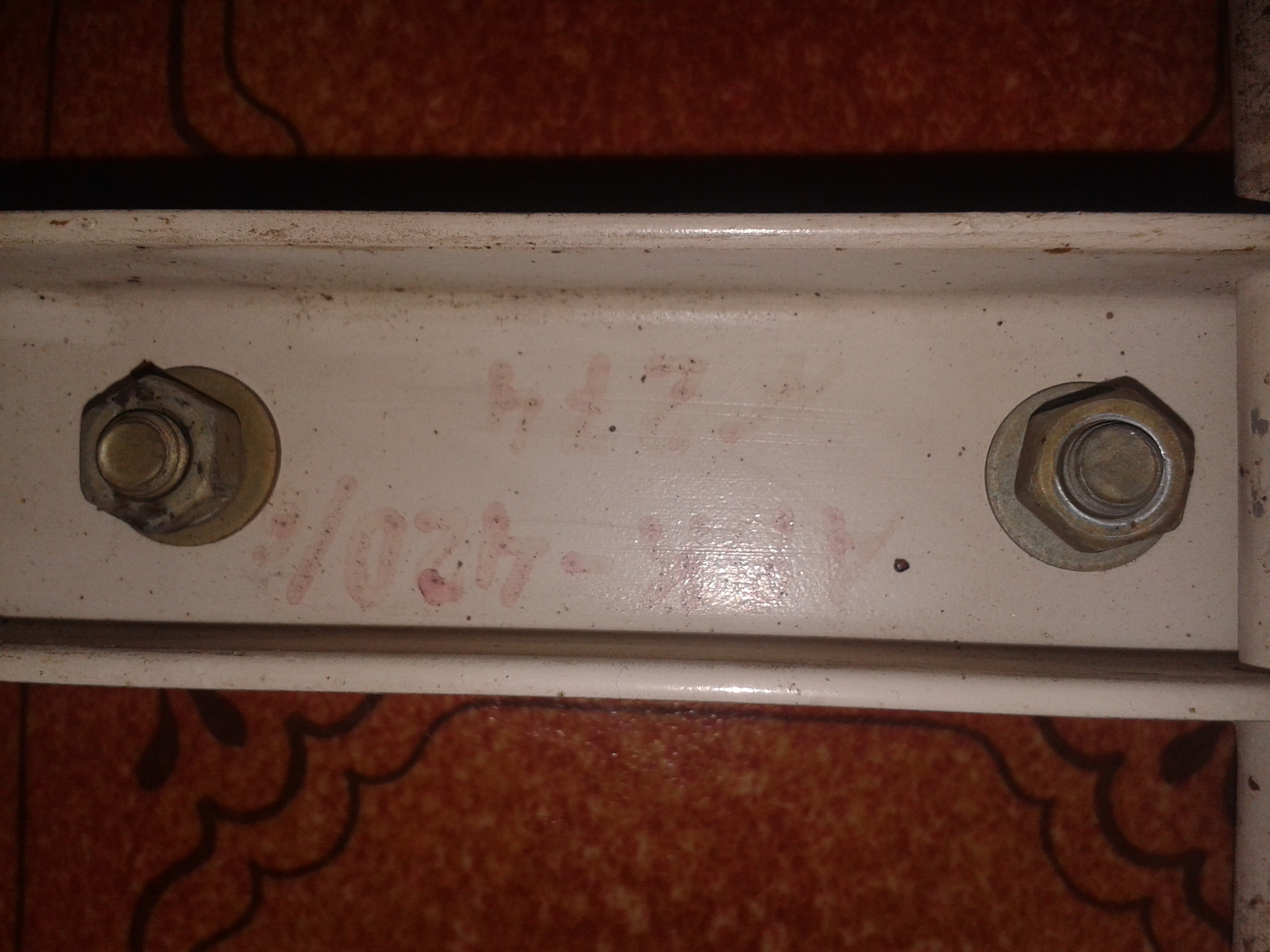

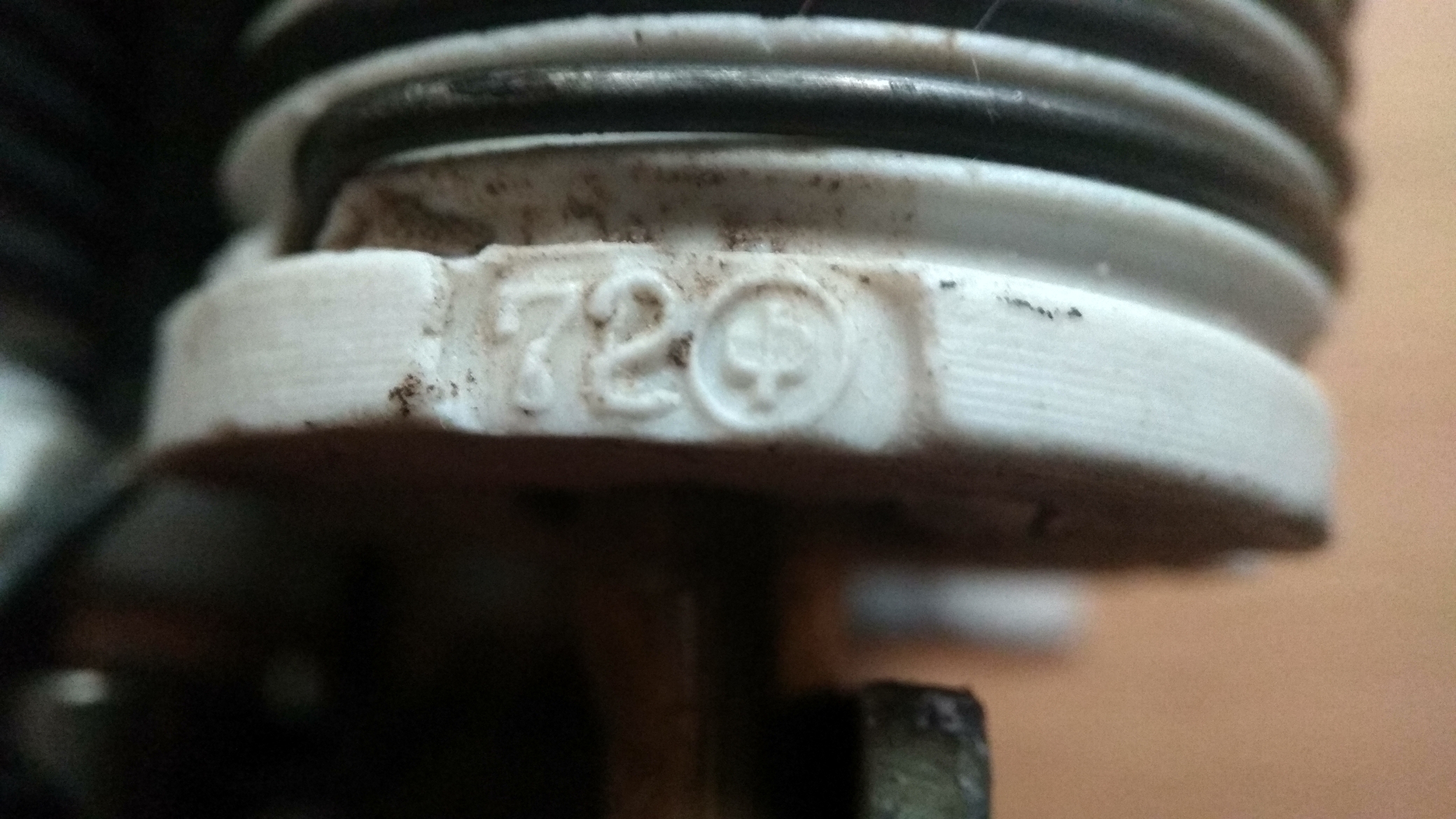

Ну пиздец, совсем даун? ЦФ - цилиндр фарфоровый, длина/диаметр. 72 - год выпуска цилиндра. Ф в круге - логотип/клеймо завода-изготовителя. Никакой модели у таких резисторов нет, по документации такое изделие идет разве что под децимальным номером, т.к. мелкая серия, под заказ. Производитель цилиндра в душе не ебет, какого диаметра нихром будет на него мотаться, это уже дело радиозавода-сборщика. Если тебе интересна долговременная рабочая мощность каждого, то в районе 50-100 вт. Ток через такой провод - до 80-100А, примерно. Все же не сотни. Сопротивление любым омметром узнаешь.
Алсо, производитель цилиндра, в данном случае - скорее всего "Октябрьский завод керамической плитки и фарфоровых изделий". Даже не спрашивай, откуда мне ведомо. Но инфа не 100%.
Я тебе немного спиздел, цифра после дроби - число витков. Запамятовал уже.
Алсо, это особый фарфор, технический, силикатный. Не ассоциируй его с бабушкиным сервизом.
>Два шунта на огромный ток, на фарфоровых трубках. Использовались для измерения тока в сотни ампер (подключались к стрелочным головкам-амперметрам).
Киса, тупая ты пизда, какие еще шунты на сотни ампер?
Киса, ты 100% шунты не видела. Ни разу.
> Только всё-же интересно зачем оно использовалось.
Возможно это измеряло низкие сопротивления, например заземление.
На проволочных резисторах, вероятно, был собран мост.
В центре, думаю, был трансформатор.
Слетай в 60е и покажи мужикам.
>>332910
Не жирноват ли мост будет? Я уж молчу про прецизионность.
>Слетай в 60е и покажи мужикам.
Киса, так это и есть, шунты из тех времён. Посмотри на сечение проводника и на его длину, подумай.
>>332912
>Не жирноват ли мост будет?
В чём же жир? Больше ток - больше падение напряжения, легче мерять и меньше вклад проводов и прочего.
>Я уж молчу про прецизионность.
Что ты несёшь
на первом пике ето пельтье? по картинкам погуглил, но как определить характеристики? размер 1х1см толщина 5мм
мудило, от 80а оно расплавится. это не шунты. гугли как выглядит шунт.
скорее всего какой-то измеритель импеданса или типа того. на это намекает z. нихуя не блок питания, даже близко не похоже на бп.
>Это именно шунты
>Ебала с нихромовой проволокой сопротивлением в сотню Ом
>Именно шунты
Земля тебе пухом
>Ток через такой провод - до 80-100А
>Сопротивление сотня Ом
Напряжение over 10kV? Ты реально даун?
Вообще-то они последовательны
Даунито, гуглишь литературу по ремонту 3УЛПТ50-III-1, там и найдешь моточные данные и распиновку этого транса.
Алсо, распиновку можешь найти в схеме на Рекорд-В312.
Алсо2, транс может оказаться алюминиевой какашкой.
>транс может оказаться алюминиевой какашкой.
Нит. Это только у улп(и)цт были трансы тса с люминем. На чб гробах 100% медяшка.
Вот обратная сторона
>Нит. Это только у улп(и)цт были трансы тса с люминем. На чб гробах 100% медяшка.
Не соглашусь, в 80е, под конец выпуска чб ламповых гробов, попадались экспонаты с люминем.

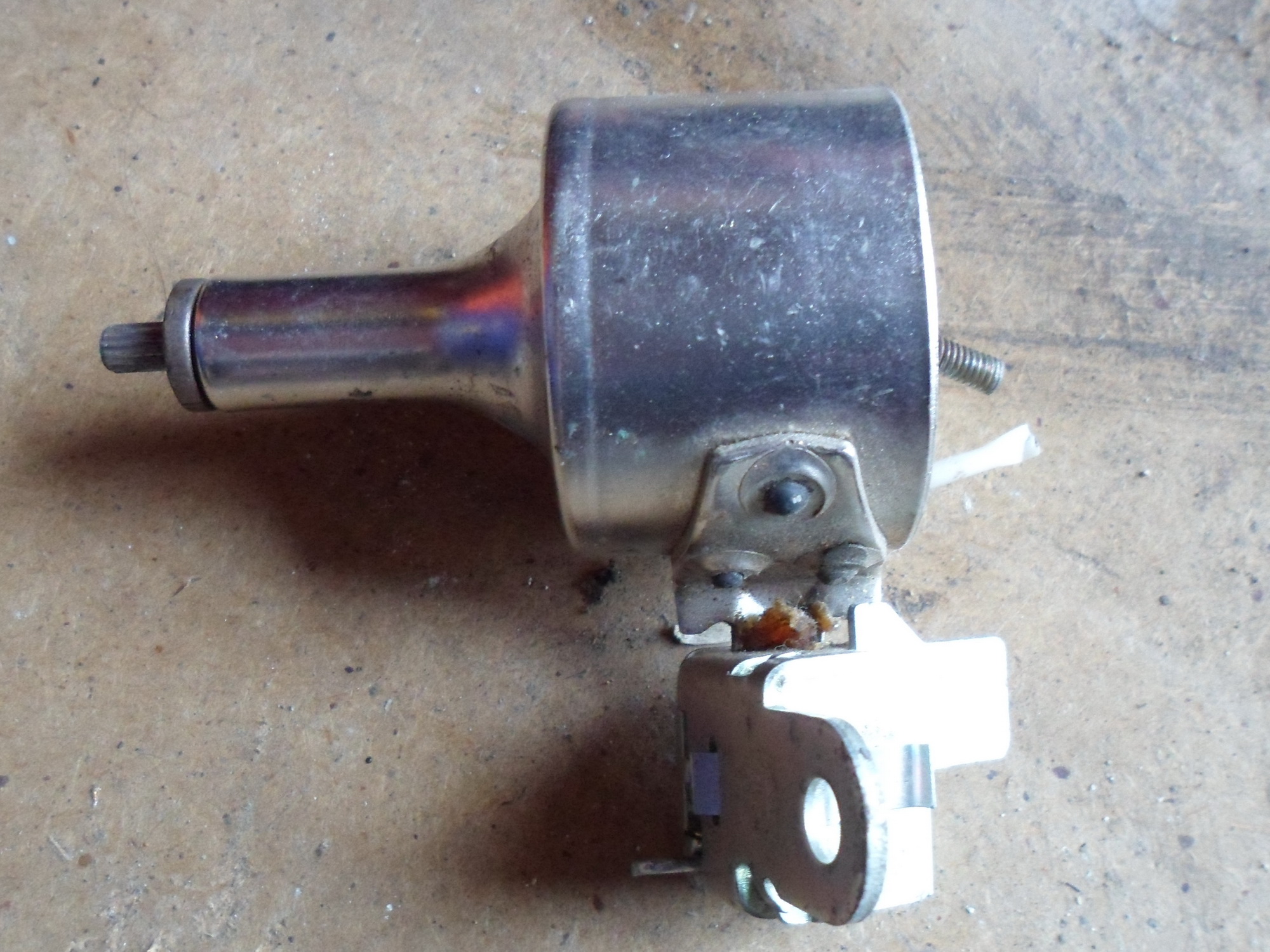

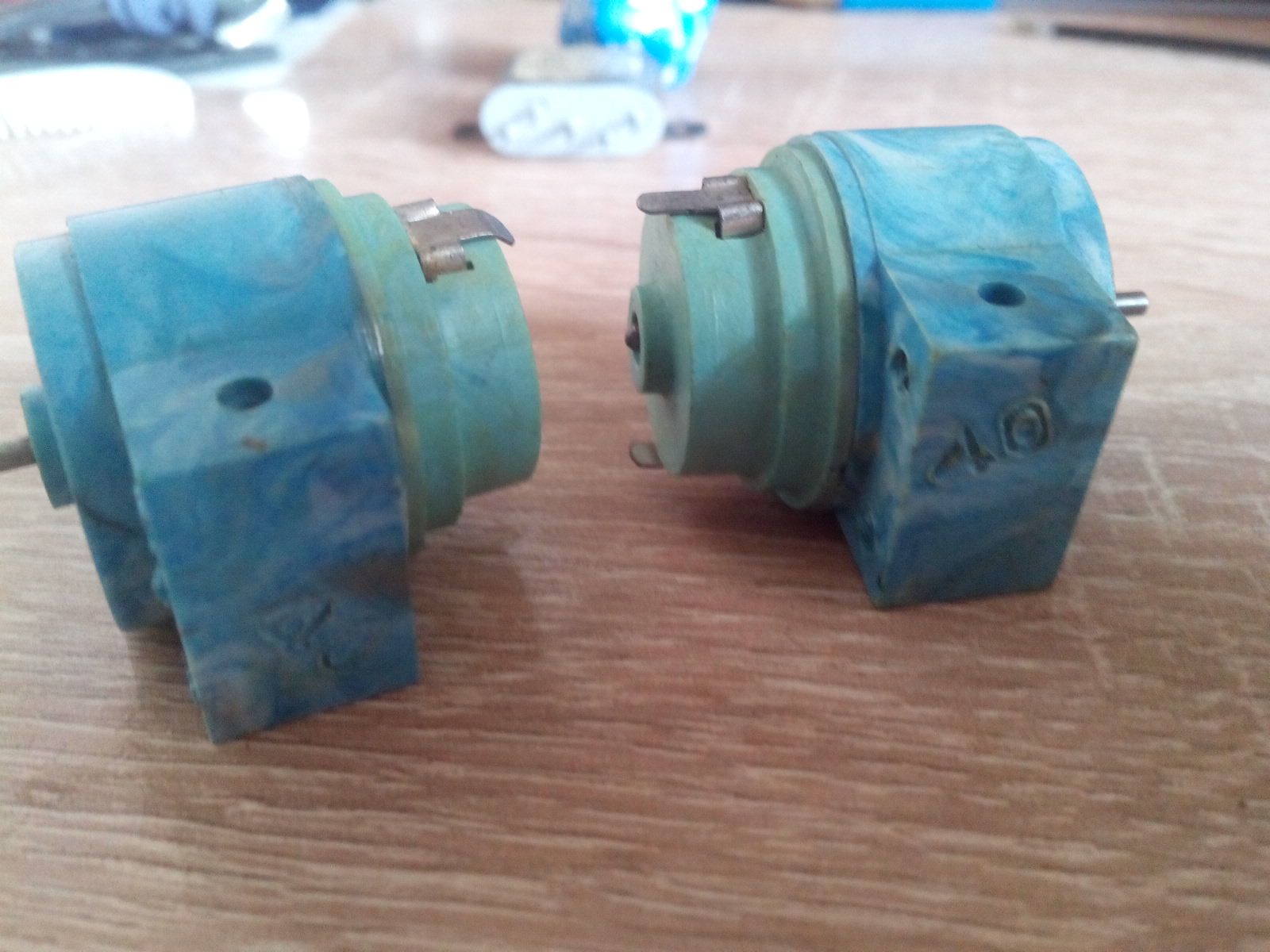

выручай, анон, не могу определить движок – шильдика нет, а тестера нет под рукой.
Чот проорал в голосину, представляя подобное действо на видео.
>L303646
Sorry, I only have English, but this is an SPI interface device, I've put all the info I know about it here: http://projects.scorchingbay.nz/dokuwiki/electronic/lcd/b53K4631
Первая символ Q вроде.
4-я и 6-я ноги в схеме подключения объединены и идут на катушку.
Сам нашёл. Китайская сборка сдвоенных N & P-канальных полевых транзисторов +-20V.

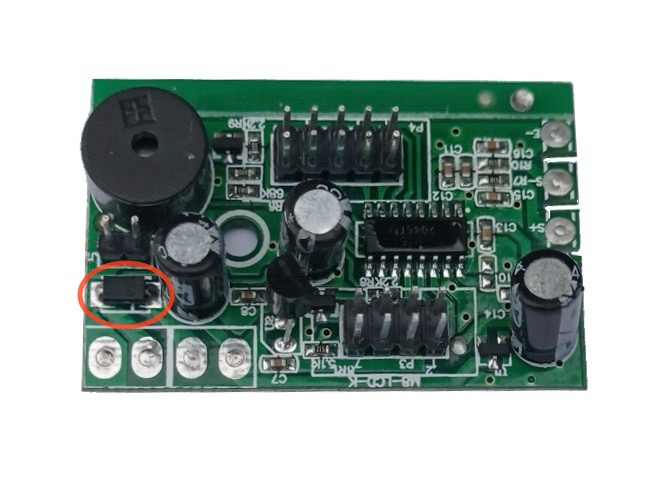

Буквенноцифровые коды.
ME
A0
подскажите, а?

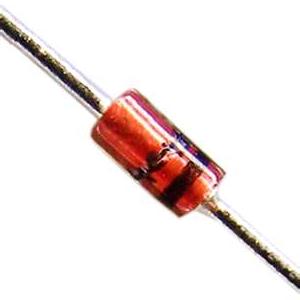

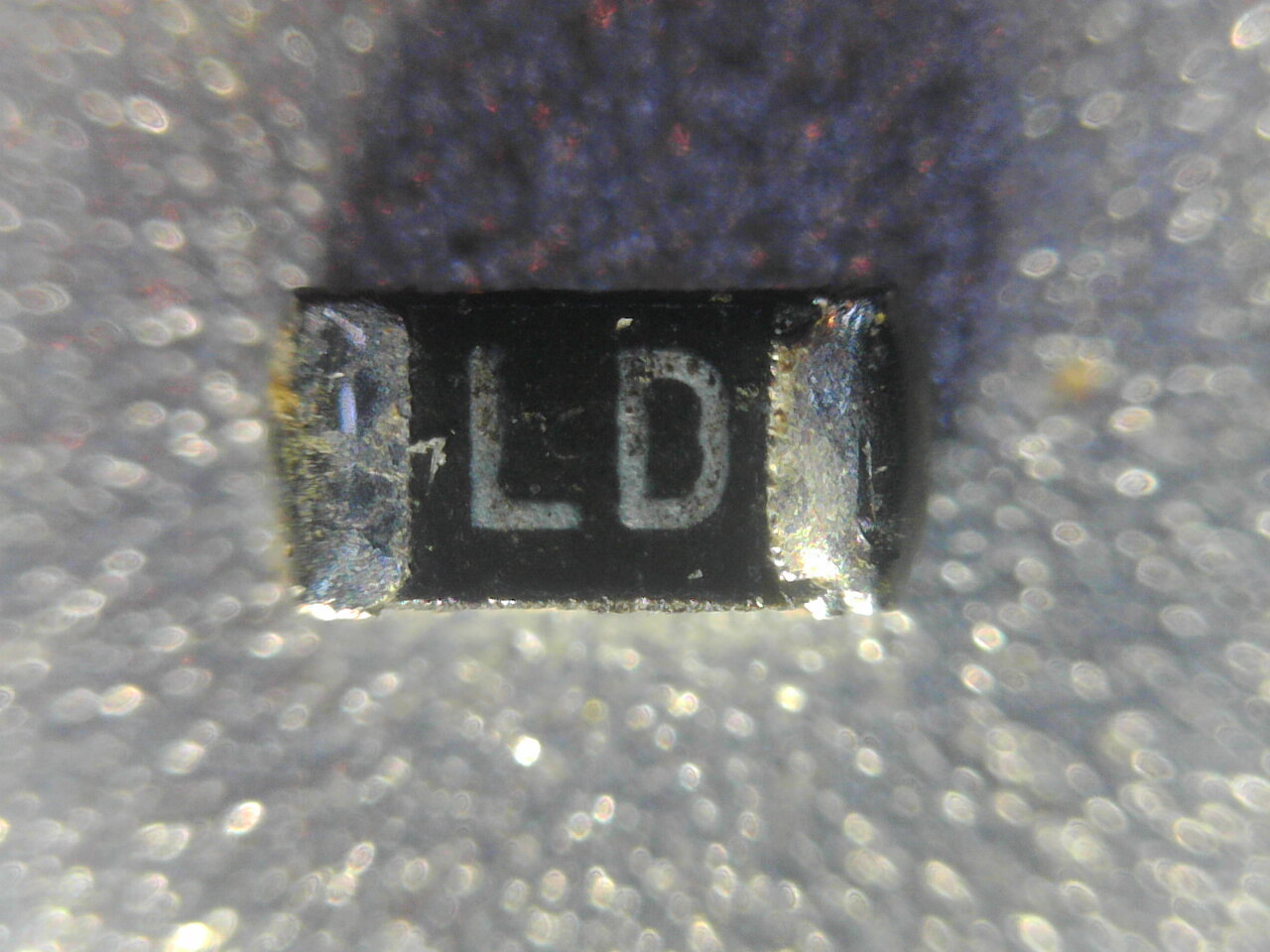

Вроде бы SD103AWS ,но я не уверен.
Если есть какие-то альтернативы этому диоды, то рад бы был узнать и о них
> Если есть какие-то альтернативы этому диоды, то рад бы был узнать и о них
Можно прикинуть на какое он был напряжение, какой через него шел ток и зная это уже выбрать подходящую модель. В какой схеме он у тебя стоял?
>>342695
Похоже ты уже все свои мозги прокурил. Посмотри к чему этот диод подключался, какие функции выполнял. Схему целиком можно еще перерисовать, тем более что там не больше десятка деталей.
Намного проще понять какие функции выполнял этот диод подобрать подходящий аналог, а выяснять модель диода бессмысленно и бесполезно.
>все свои мозги прокурил
Не, там всё серьёзнее. Два треда создано:
>>341352 (OP)
>>342564 (OP)
В два насрано.
Там типичный Шоттки для повышающего DC-DC.
заебатый социум радиотехников,ничего не скажешь. Сидите анонами,дрочите и пытаетесь самоудовлетвориться за счет незнающих людей. А просто помочь и слиться нельзя? Обязательно что-то лишнее спиздануть,уверен что если бы не анонимность ,ты бы язычок свой приструнил
Те кто в реале гадят посреди дороги - обычно на улице не появляются, а зачастую сидят в дурке. Создал мусорный тред = утопил старый тред, побампал, пукнул и ушёл. Какое ещё отношение ты к себе ожидал? Тем более, что на вопрос в ньюфаг-треде ответили нормально. Слишком сложна?
Кстати
>помочь и слиться
>ты бы язычок свой приструнил
а почему следуя этой логике нельзя было прийти в какой-нибудь НИИ, положить свой сгоревший вейп на стол и приказать "а ну-ка быстро помогли и слились"? Чо сразу двач то? Уж не потому ли, что здесь за счёт той пресловутой анонимности можно сделать именно так?
Вбивай название девайса в гуглокартинки и ищи фото несгоревшего нутра с какого-нить обзора. По коду на плате нашел тебе пикр, можешь поразглядывать.
По расположению - какой-то dc преобразователь.

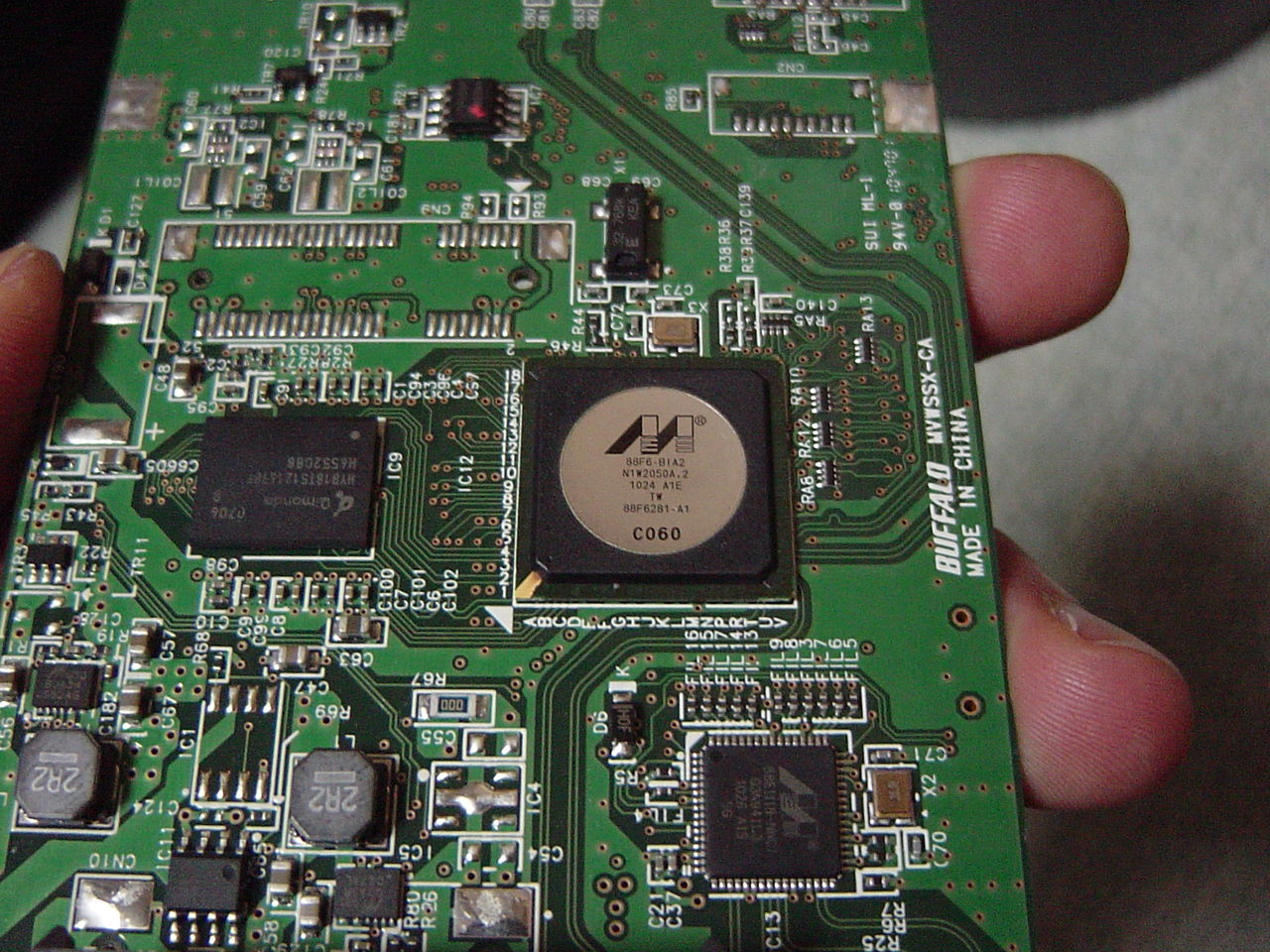

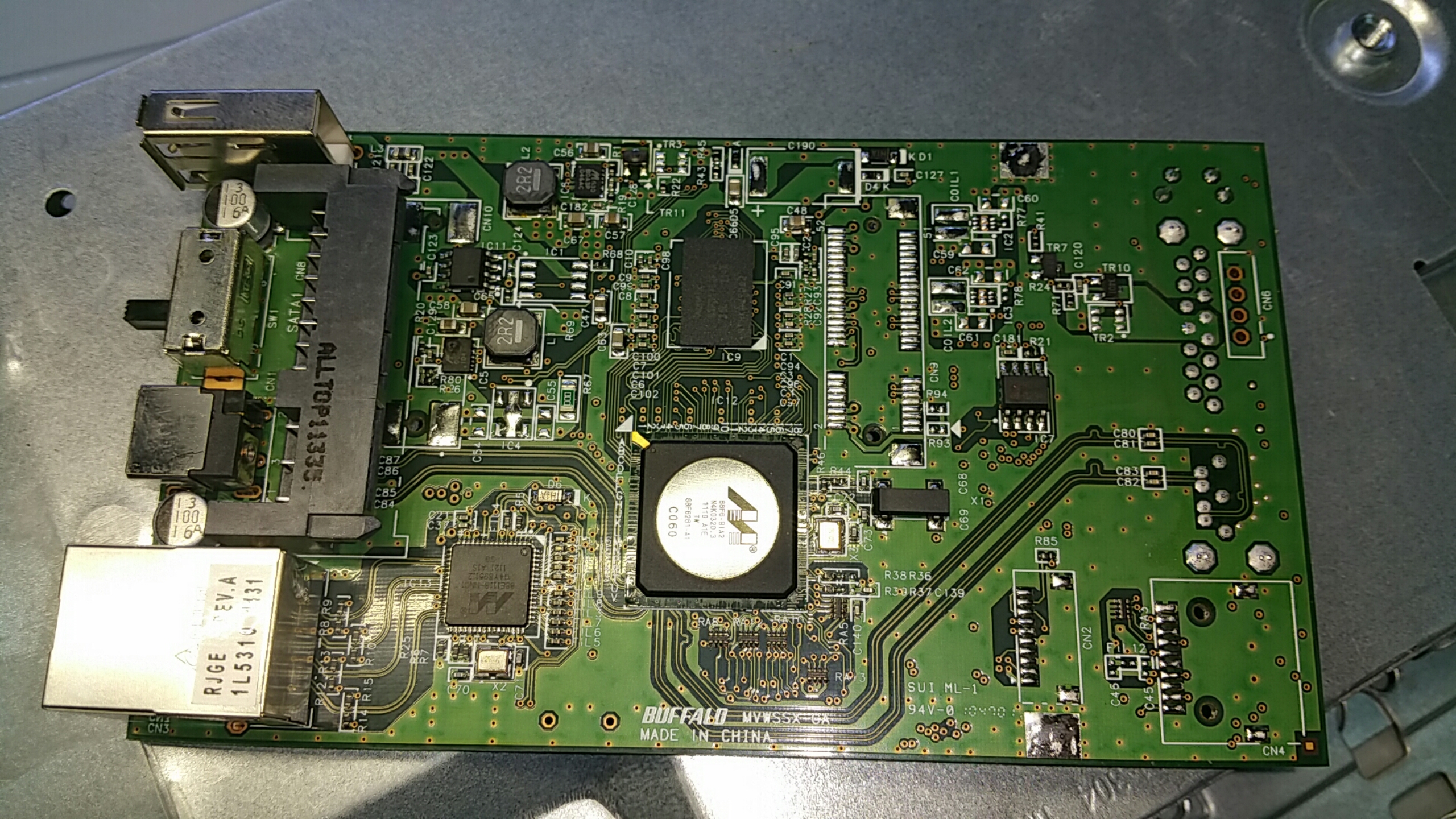

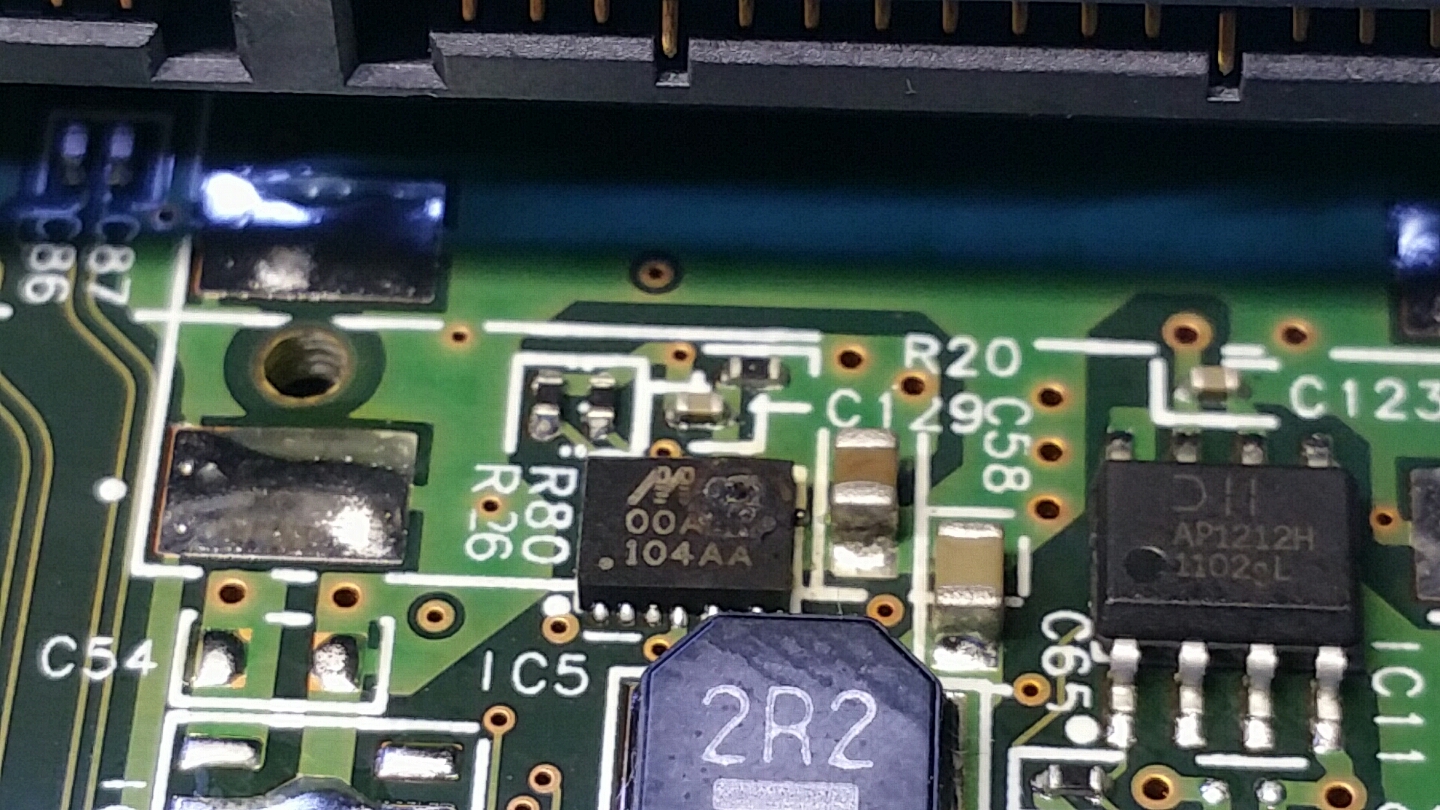

Логотип похож на Marvell semiconductor. Корпус такой не попадался. 12 выводов типа QFN12, но только с только с пары торцов и нестандартным расположением(расстоянием).
https://www.marvell.com/power-management/assets/Marvell-DC-DC-Power-Regulators-Product-Portfolio.pdf
Дальше сам.
По остаткам маркировки, ничего похожего не нахожу. Нижняя строчка у моего 04АА.
Может, у Марвела есть ещё какие-то подобные контроллеры, регуляторы? Какие-нибудь друге каталоги? Не имею совершенно ни малейшего опыта гугления такого, к сожалению
По названию девайса почти ничего разглядывабельного не находилось, этот этап пройденный. По маркировке платы я гуглить не догадался. Да и то, к сожалению, выдает один вариант на каких-то японцких сайтах.
Ты даун штоле? По обвязке смотри и сравнивай с приведенными схемами, маркировка тут вообще бесполезна и ничем тебе не поможет.
>Ты даун штоле?
Нет конечно, просто не разбираюсь в электронике. А почему маркировка ничего не даёт? Что она обозначает в данном случае?
>Что она обозначает в данном случае?
Хуй на заборе.
Блядь, как же вы заебали, ёбаные дегенераты.
Из всего документа тебе подходит аж ДВА чипа, тупо по корпусу DFN12 - 88PG839 и 88PG8318.
http://www.datasheet5.com/pdf-local-1491324
Тебе и так все дали, сука, и то не можешь хотя бы минимально свой межушный ганглий напрячь. Короче, тебе лишь схему осталось с даташитом сверить, если тебе и это не под силу, то неси мастерам, никто не будет тебе за спасибо сопли жевать.
Да не ругайся ты так. Я же вижу, что в глубине души ты добрый дядька. Я просто думал. что надо по маркировке искать, никто же не объяснил, что это не так. Платы у меня сейчас нету, так что я решил завтра натурно на неё посмотреть и посравнивать, чтобы не ошибиться.
И не ворчи ты так. Доброе дело ведь сделал, хорошему человеку (мне то-есть) в трудной ситуации помог - тебе за это большое от меня спасибо. И в карму тебе это запишется обязательно большим и жирным плюсом. Понимаю, что хотелось бы, чтобы и в карман упало... но...
Чет не гуглится.
Плохо искал.
https://www.digchip.com/datasheets/download_datasheet.php?id=7487751&part-number=R1225N122C-TR
Но это не точно. Не вижу многого из обвязки, и вообще...
По назначению (понижающий DC преобразователь) микросхема вполне себе вписывается в эту usb зарядку. Только почему ты решил что это именно эта модель? В даташите ведь ни словом ни духом про PUKU.
Просто есть определенные кодовые маркировки элементов, в даташите не обязательно должно быть про них написано.
мимо
Так как быть на 100% уверенным в том, что эта пука это шим-контроллер из того даташита?
Сильнейшая и Умнейшая, жри чо дают. Даташит нашёл по PU и корпусу. Ищи схему, гугли по маркировке платы/девайса, или реверсни кусок платы, смотри на что похоже. Даже над твоим постом произошла драма, где бомбанувший господин расписал что нужно делать.
https://www.youtube.com/watch?v=BlQZVlG-swo
На Али нашёл только такой как на картинке, видео-демонстрации так и не нашёл, он такой же быстрозажимной или нет?
стоит по питанию по всей видимости регулятор нужно хотя бы узнать на какое он напряжение
Проверь, http://www.axelite.com.tw/Doc/BinaryData.aspx?id=4529834c-8a57-4b50-b40b-5a24ca551abe
Проверил но что то не сходится по идее должно быть 1.8v но резисторы что то не то
У меня выходит 1,33V. Но раз тебе не нравится, то "ждите ответа другого оператора".
Ну или киньте ссылкой, куда смотреть...

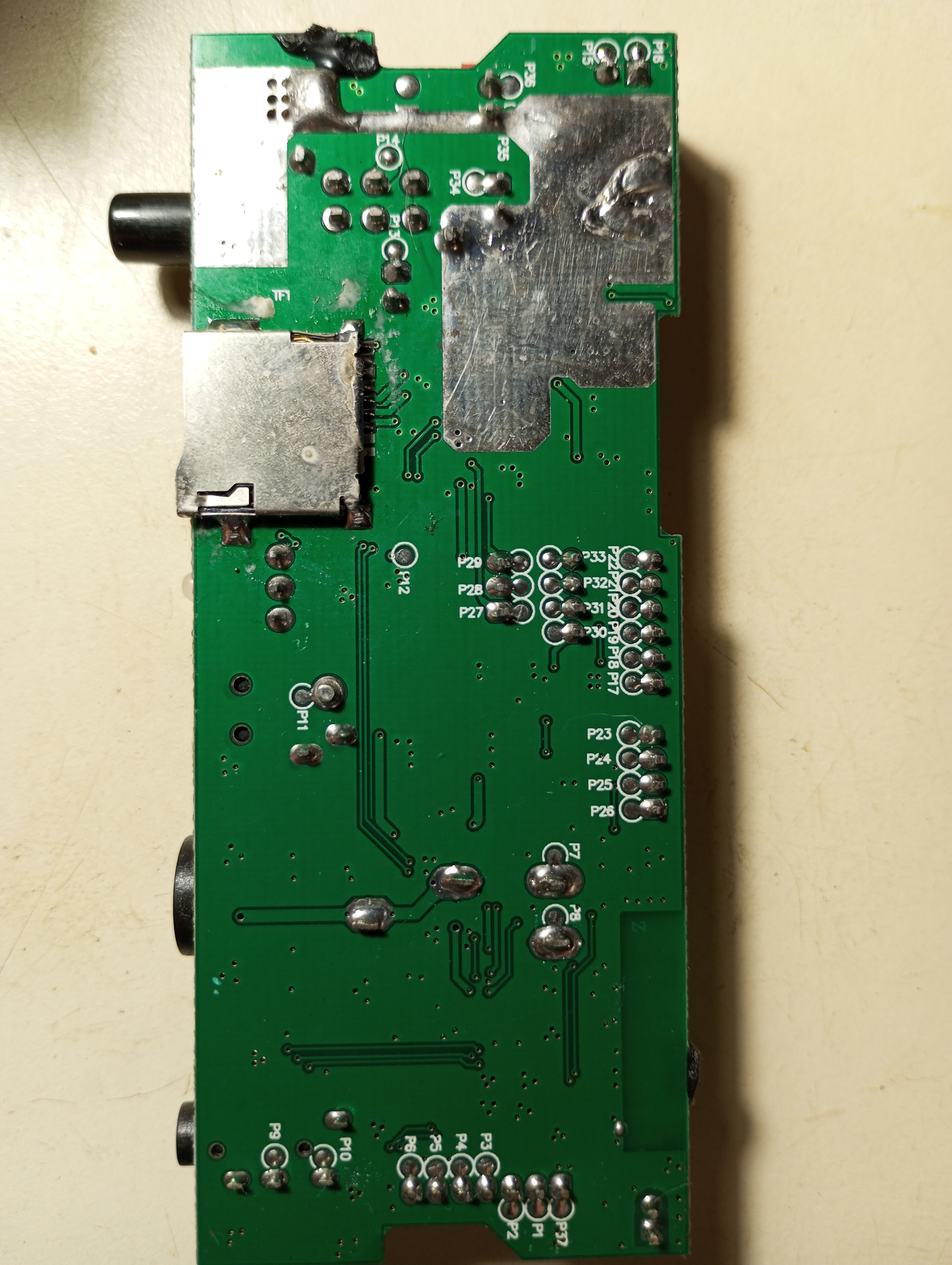

У меня в китайской колонке сдох аккум (пикрил). Никаких маркировок нет, вообще ничего. Хуй знает, какие брать параметры на замену и вообще по чём гуглить.
Может кто опознает, что это за хуйня и как её найти?
отдираешь полоску сверху, там будут пробки. Если 3 - то это аккум на 6в, идёшь и покупаешь такой же по габаритам.
Если 6, то на 12в.
Ага, спасибо, я как-то не додумался даж. Это ж тупо коробка для батареек.
Ты валет что ли? Это свинцовый аккумулятор, не вздумай туда литий ионные пихать. Тебе придется переделывать плату заряда, если поменяешь на литий ионный.

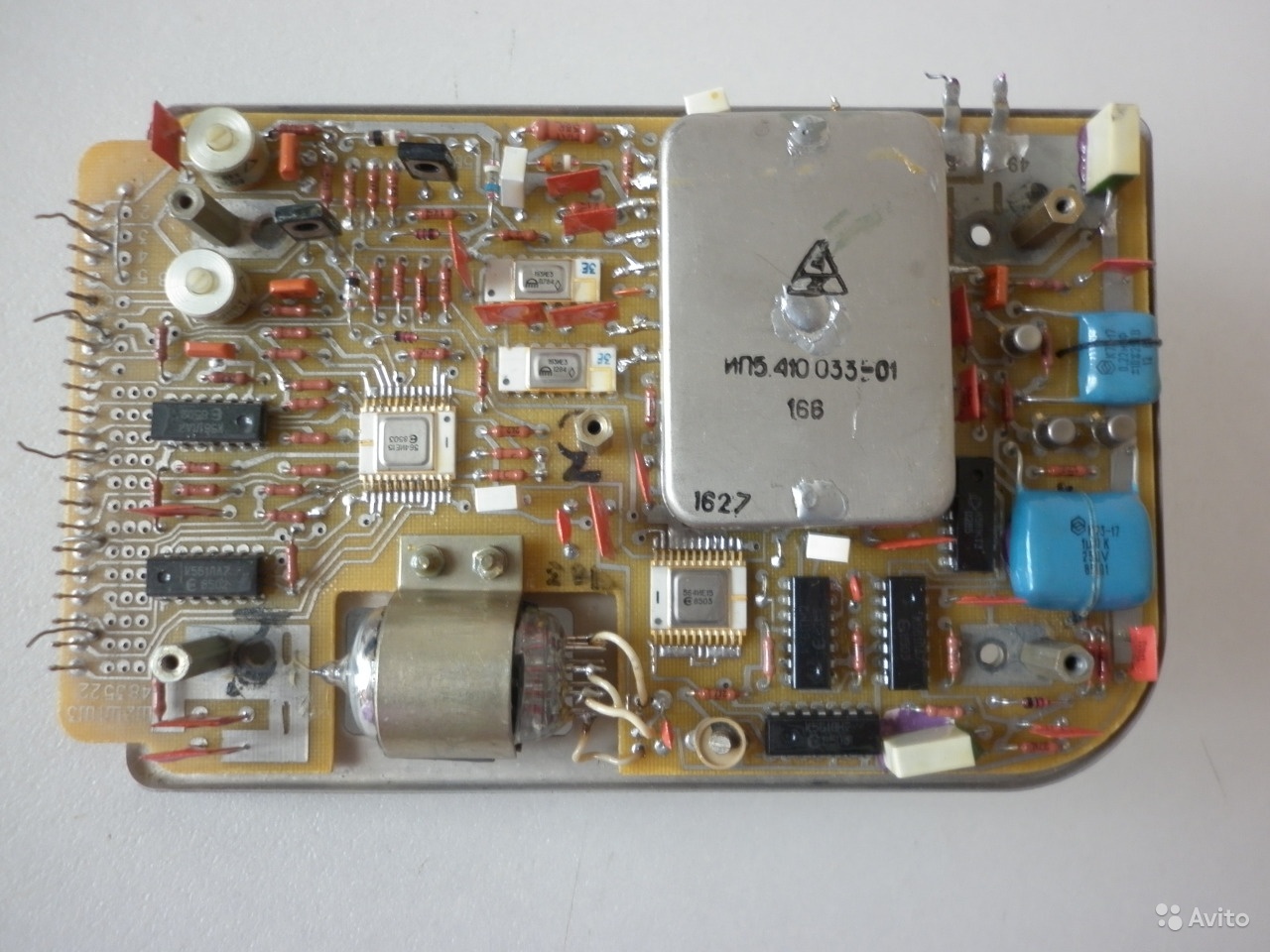

Увидел на авито такую няшу. Продавец пишет, мол, это синтезатор частоты от радиостанции. Не пишет от какой, ну и ладно. Очень хорошо, что синтезатор частоты — это мы понимаем.
Интересно стало, что за штука такая в стеклянном корпусе, которая выглядит как лампа?
И зачем ты этот хлам сюда притащил? Малолетка что ли? Или ты - продавец и рекламируешь свой говнолот?
>что за штука такая в стеклянном корпусе, которая выглядит как лампа?
Кварц в стеклянном корпусе.
Сам себе отвечу — это кварц, похоже.
Осталось понять, зачем столько выводов.
Не, я не продавец. Археолог-любитель. Там за неё просят как-то много для такого добра.
Прост сочетание элементной базы показалось странным. Ну и никогда не видел таких кварцев.
>Прост сочетание элементной базы показалось странным
Чем? Помесью военки с "красными флажками" и кт315? Ну, так это обломок от гражданской радиостанции. Лепили из того что было. Честная стоимость равна цене лома драг. металлов (на вид 100-200 руб).
Ты еще, сука, пустым коробкам по 300 руб удивись. Это же ебучее лохито.
Да, интересно сочетанием счётчиков 564й и ещё какой-то серии со скромной 561й, кт315 с какими-то “2т”. Красные флажки, в принципе, могли быть отдельным эпизодом в жизни этой штуки — не так интересно.
Понятно что не кусок военщины, но и не кусок “недр”. В те времена не так много было гражданских радиостанций с синтезаторами частот. Но стало надо и в какой-то момент лепили из того что было, но раньше и позже так не делали. Характерный кусок истории, ещё есть из чего лепить, начало перестройки. Может быть, конверсия.
Продавец хочет существенно больше 200 рубло за это кусок, поэтому он не нужен. Да и за 200 не нужен. Такие вещи я принимаю разве что в дар и то с осторожностью. А интерес к такой плате— это не обладание ей, даже не стремление.
> пустым коробкам по 300 руб удивись
Пустым коробкам не особо удивляюсь — сам продавал коробки от макбуков. Покупали и потом спрашивали ещё. “Организованным” перекупщикам выгоднее продавать БУ-вещи с коробкой. Они в таком случае делают больше свою наценку, вот и берут коробки. Это всё именно что пустое.

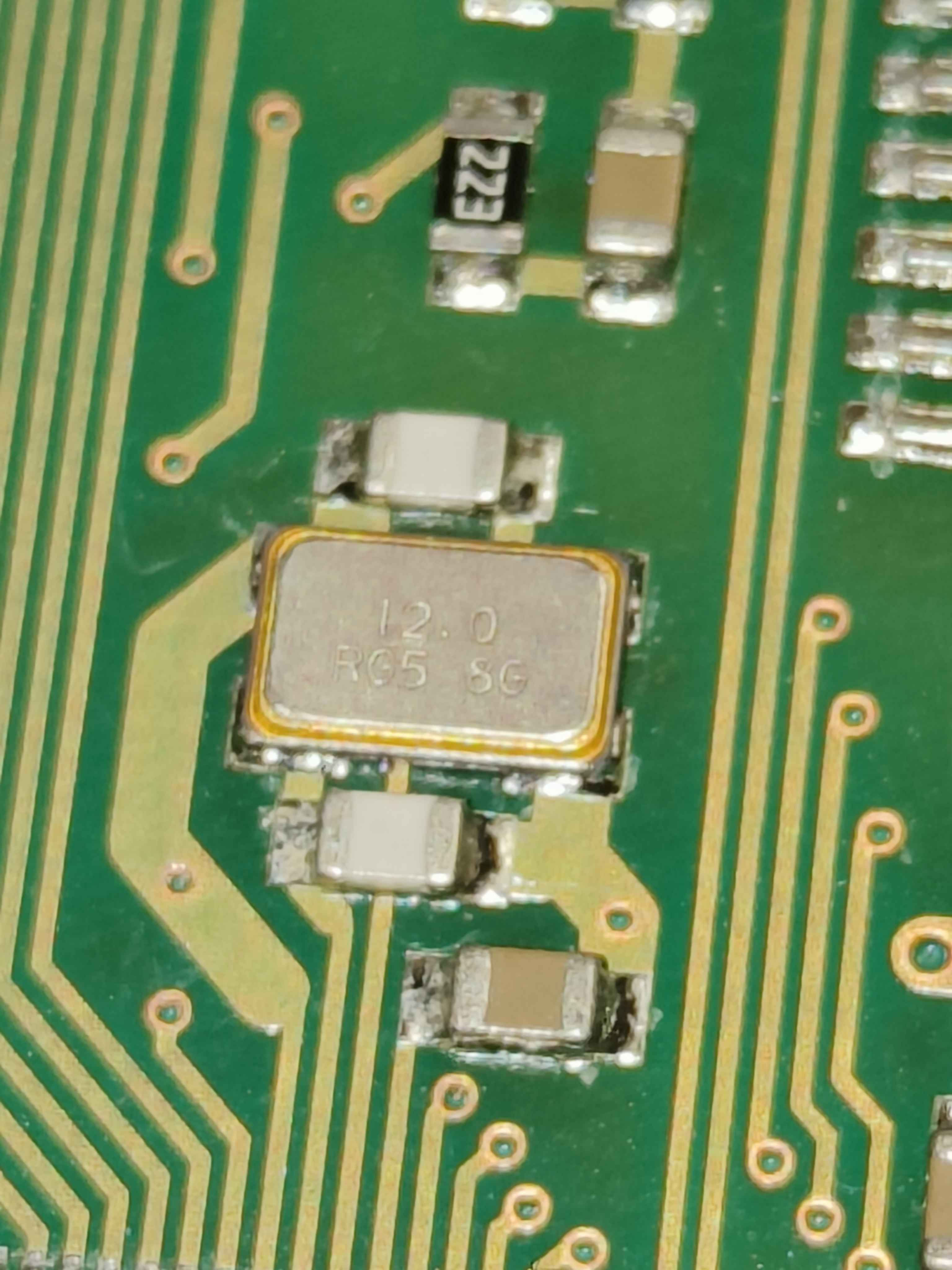

Я всё удивляюсь, почему у кварца столько выводов. Не похоже, что они друг друга дублируют. Как будто это сборка какая-то.
>Я всё удивляюсь, почему у кварца столько выводов. Не похоже, что они друг друга дублируют. Как будто это сборка какая-то.
Термостабилизированный кварц небось. Кварц, нагреватель, датчик температуры.
Точно. Спасибо, анон.
Так и называется "резонатор-термостат", нагуглилось про такие http://www.155la3.ru/quartz_glass1.htm#20k

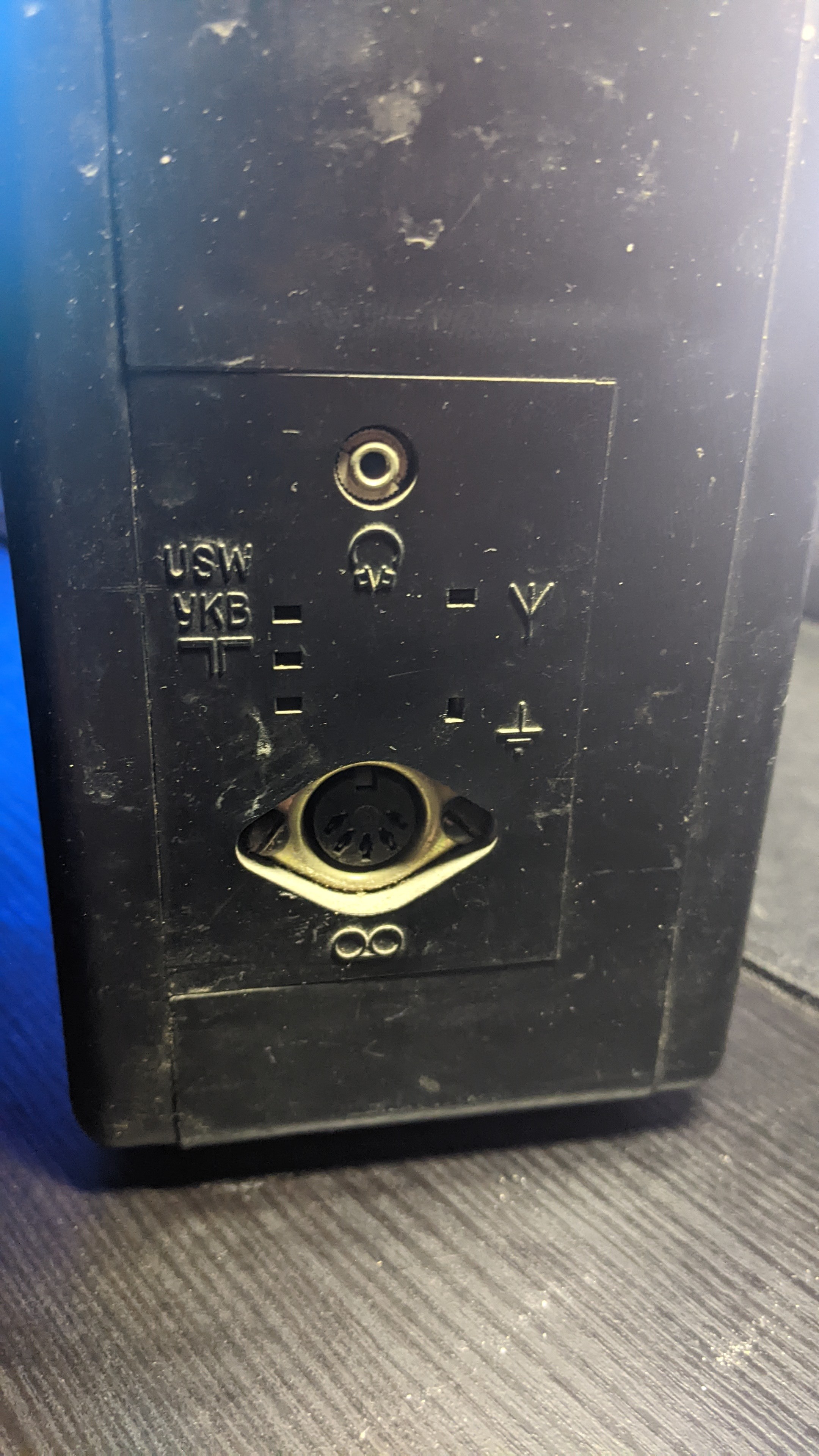

Вроде простой аудиовыход но вот 9типиновых на просторах интернетов я не встречал, походу уже тупо не делают.
А скажем так, ввиду геморойности предприятия прощще найти и переставить гнездо чем заставить купить новые колонки.
Агрегат - Philips 6g3b11.
Их перестали выпускать еще в прошлом веке, чисти этот. И вообще он 11-пиновый
Двачую, с год назад стало надобно такой же, нинашол, ставил с донора.
Хуй найдёшь.
Тут говорят 100 Ом
http://forum.cxem.net/uploads/monthly_04_2012/post-154510-0-89592200-1335630065.jpg
Тут говорят
Тут говорят 1 кОм
>Например у меня 6R4=304, 6Rt1=102,6R3=105, 6R2=224,Rx2=205
http://www.radioradar.net/repair_electronic_technics/measuring_repair/wiring_diagram_repair_dt_832_multimeter.html
Тут говорят 1.5 кОм
https://otvet.mail.ru/question/195560907
Бери все свои номиналы и сравнивай с результатами из гугла. Если остальные подойдут, то и этот найдёшь.
Но раз сгорел, значит низкое сопротивление. Я бы ставил 100 Ом. Хотя куй тебя знает, сколько киловольт ты на него подал.
Я разрядил туда конденсатор на входе импульсника в режиме прозвонки. Ну, вольт 300 было.
ОК, ОБ или ОЭ?
Не гуглится ничерта.
Я там трансформатор вижу. Дорожки с этой херни не идут в него?
А то 4 пина, может диодный мост.
Или не в него, а в кондёр. Ну ты понял.
Анус ставлю, диодный мост.
Нет. Диодный мост - квадратный элемент на зеленой стороне.

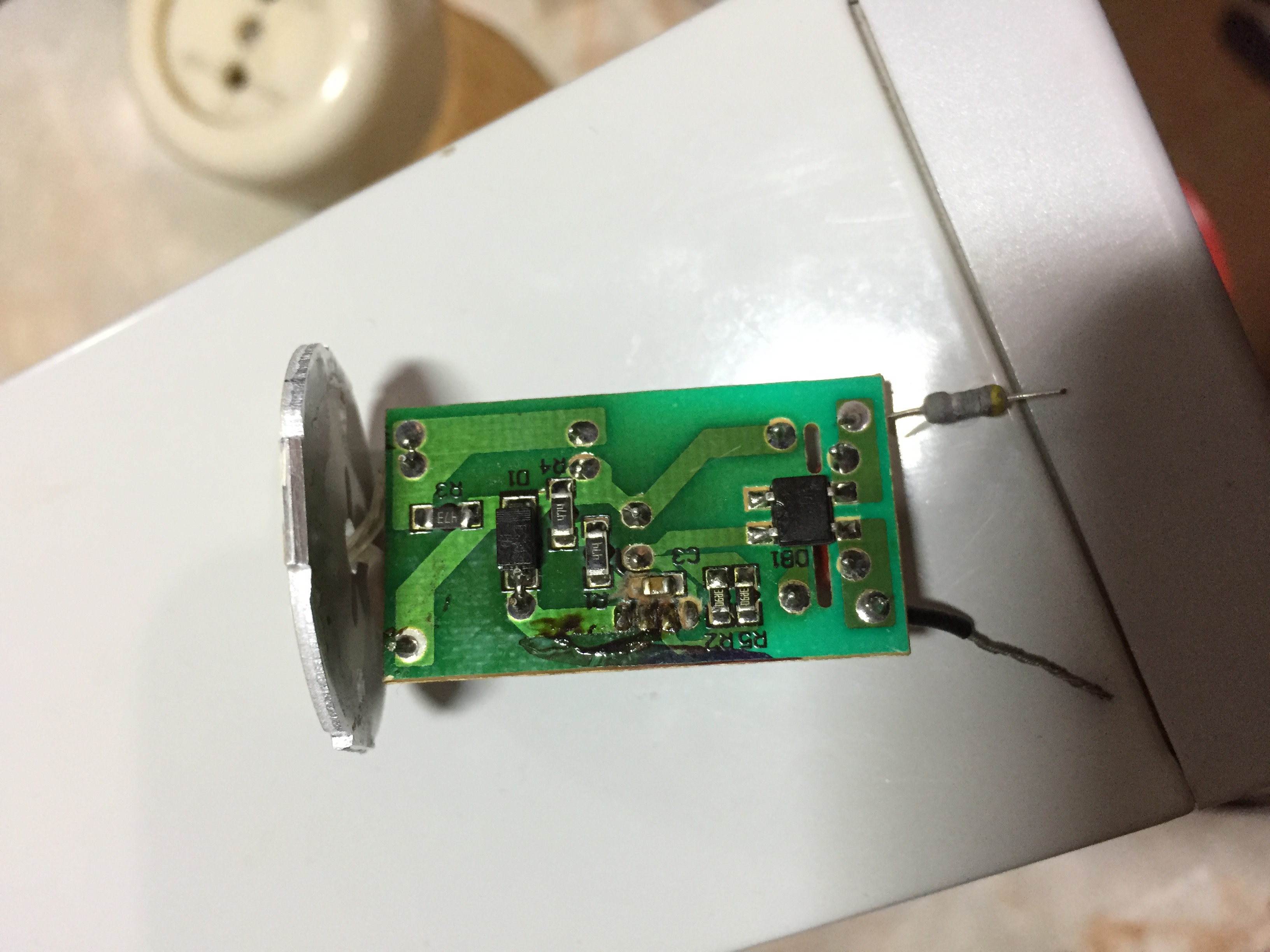

Макдак тупой, не мог сразу написать, что с драйвера говнолампочки?

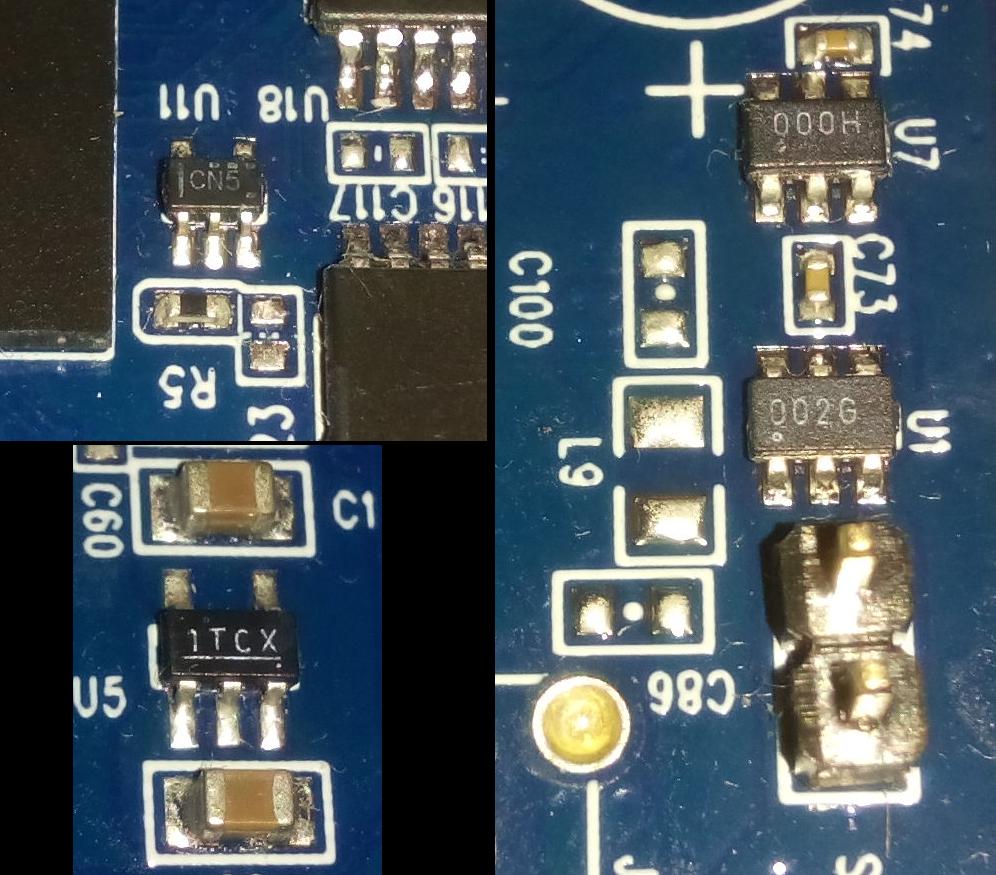

CN5 - похоже буфер 1G126
1TCX - Какой-то LDO
002G и 000H - что это? Стоят около цепи сброса как минимум железка перезагружается при замыкании двух контактов снизу.
https://www.google.com/url?sa=t&rct=j&q=&esrc=s&source=web&cd=1&ved=2ahUKEwj0sI20hufgAhUUw8QBHTybAxMQFjAAegQIChAC&url=http%3A%2F%2Fww1.microchip.com%2Fdownloads%2Fen%2FDeviceDoc%2F40001239F.pdf&usg=AOvVaw2Jh9l0dqK3N2gTIcdvFpVW
Ебать колотить. Спасибо анон. По выводам питания похоже на правду.
Мне казалось это какие-то аппаратные WDT, а оказалось целые МК.

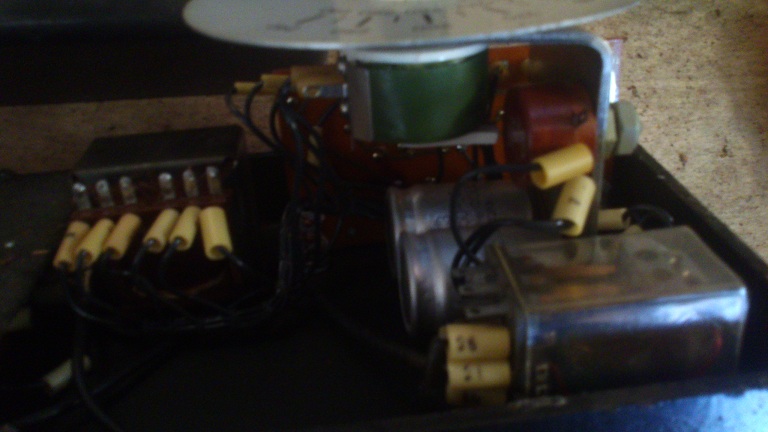

разбирал внутри типа масла и на струне катушка в оконце смотрит зеркальце прикрепленное к струне
что это незнаю тоже интересно
"6).САРПП-12 (система автоматической регистрации параметров полёта, регистрирует параметры полёта на фотоплёнку) и т.п." https://studopedia.info/1-31508.html
https://studfiles.net/html/2706/213/html_GUGBB7Litn.kr3h/img-0r8Ywn.png https://studfiles.net/preview/2137853/page:5/
Это гальванометр из какого-то регистратора. Может из авиации, а может нет.
Может это просто гальванометр от светолучевого осциллографа? Хотя суть все равно та же.
Раздуплился, сдул пыль с PicKit3 и..
Реально - PIC10F200, а учитывая что даже залоченный МК выдает 64 слова - даже частично видно начало прошивки для анализа. Интересно что эти МК на плате соединены параллельно. Полностью параллельно, каждый из 6 выводов.
Thanks a lot! Fly high!
Понимаю, что тред не о том, но подскажите где найти даташиты на микрухи приводов шпинделя хдд, всякие smooth и на микруху iru1239?
Если что это плата неработающего мультиметра DT830B, поэтому возможно резисторы сгоревшие.

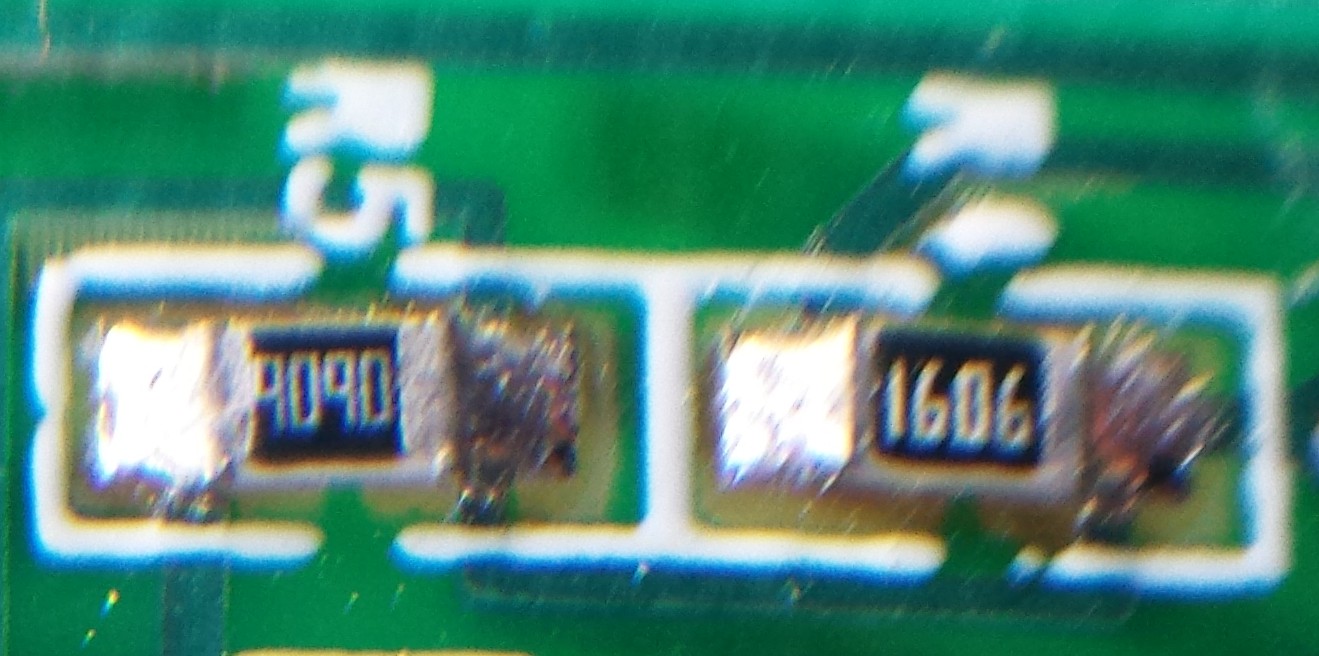

9091 - 9,09кОм
9090 - 0,909кОм
все правильно ты намерял, только местами перепутал
Просто производители резисторов разные на складе были, это нормальное явление что разный шрифт
вобщем имеется кака-то плата
1 и 2 пик это две платы, они соединены вместе
имеется какой то мощный микроконтролер
привлек внимание здоровый резистор на 10W
на обратной стороне большей платы имеется маркировка(иль название,не ебу) - "HD-B1395-2". Эту надпись вбивал в гугол, выдает в основном системный блок от ASUSа, но ни на одном фото я не обнаружил вот этот циферблат.
короче суть вопроса: че эт за хуета, от чего она, че с нее поиметь можно и/или что можно из нее сделать?
мои познания в радиоэлектронике это максимум добиться гудения земли в пайке гитарного усилителя.
поэтому обратился за помощью ко 2чу
как думашь, от чего платка то? калькулятор? градусник?
>как думашь, от чего платка то?
Да что угодно может быть. Управлялка духовкой/вытяжкой.
Совсем ньюфаг? Хоть днищенский свисток usb-uart(ttl) есть?
Землю нашел - отлично. Минус один контакт.
Возможный плюс питания искать по выводам конденсаторов по питанию рядом (типа С17 С18 и подобных) - минус вывод.
Остается три вывода. Соединяешь землю свистка с крайним (или где там земля?) выводом. Любой из оставшихся трех выводов подключаешь с выводу RX(прием) на свистке и передергиваешь железку по питанию и смотришь по терминалу или визуально (если есть светодиоды) - есть активность или нет. Так пробуешь оставшиеся выводы и по итогу найдешь вывод с данными от железки. Остается 2 вывода - тут уже наобум подключаешь вывод TX свистка к одному из оставшихся и во время загрузки шлешь в терминал какое-то говно - по идее загрузка остановится если угадал. Не угадал - пробуешь со вторым выводом. Не помогло - читай мануал как подать команду выхода в загрузчик (может быть contol+b).
>>368885
Откуда уверенность что там консолька UART?

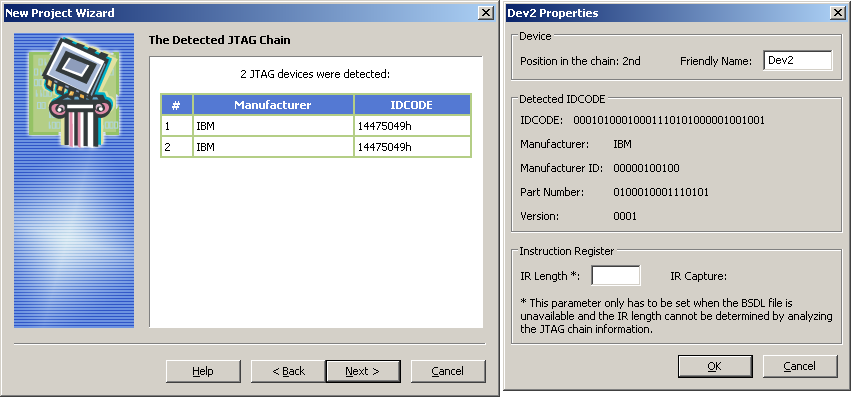

Может быть это JTAG? Минимум 4 вывода, 5-й или земля или reset.

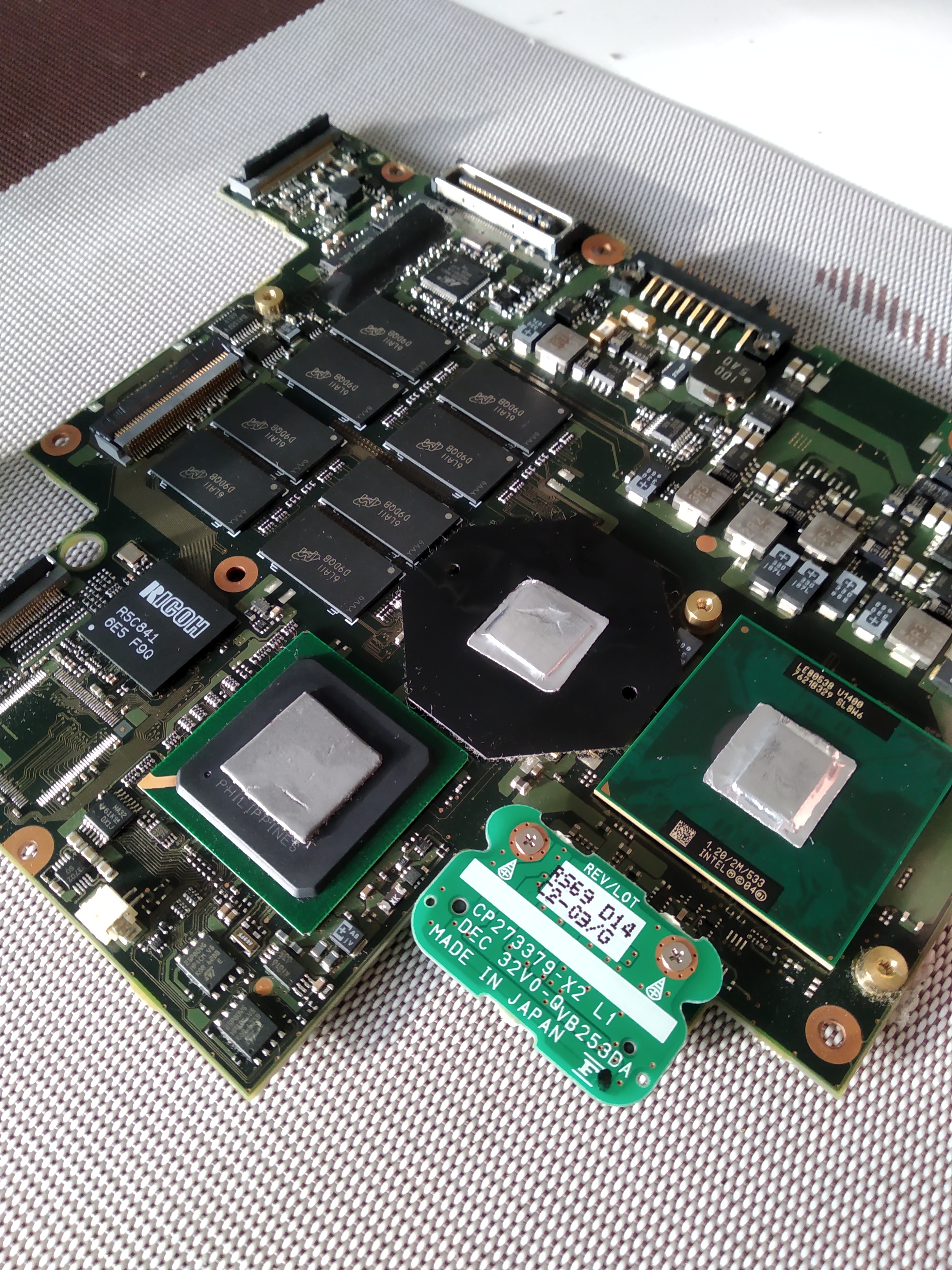

Разбирал тут на днях ноут, меняю термопасту
Подскажите, что за хуита слева и что на ней сверху? Термопрослойка, изолятор, ещё что-то неведомое?
Спасибо
Значит можно отодрать и новую поклеить? Термопрокладку
По идее, термопрокладку можно и оставить, если она не высохла. Если так хочешь, то можешь заменить на другую. Только ни в коем случае не клади вместо прокладки термопасту, а то я так один раз по дурости себе видяху в ноуте сжёг.

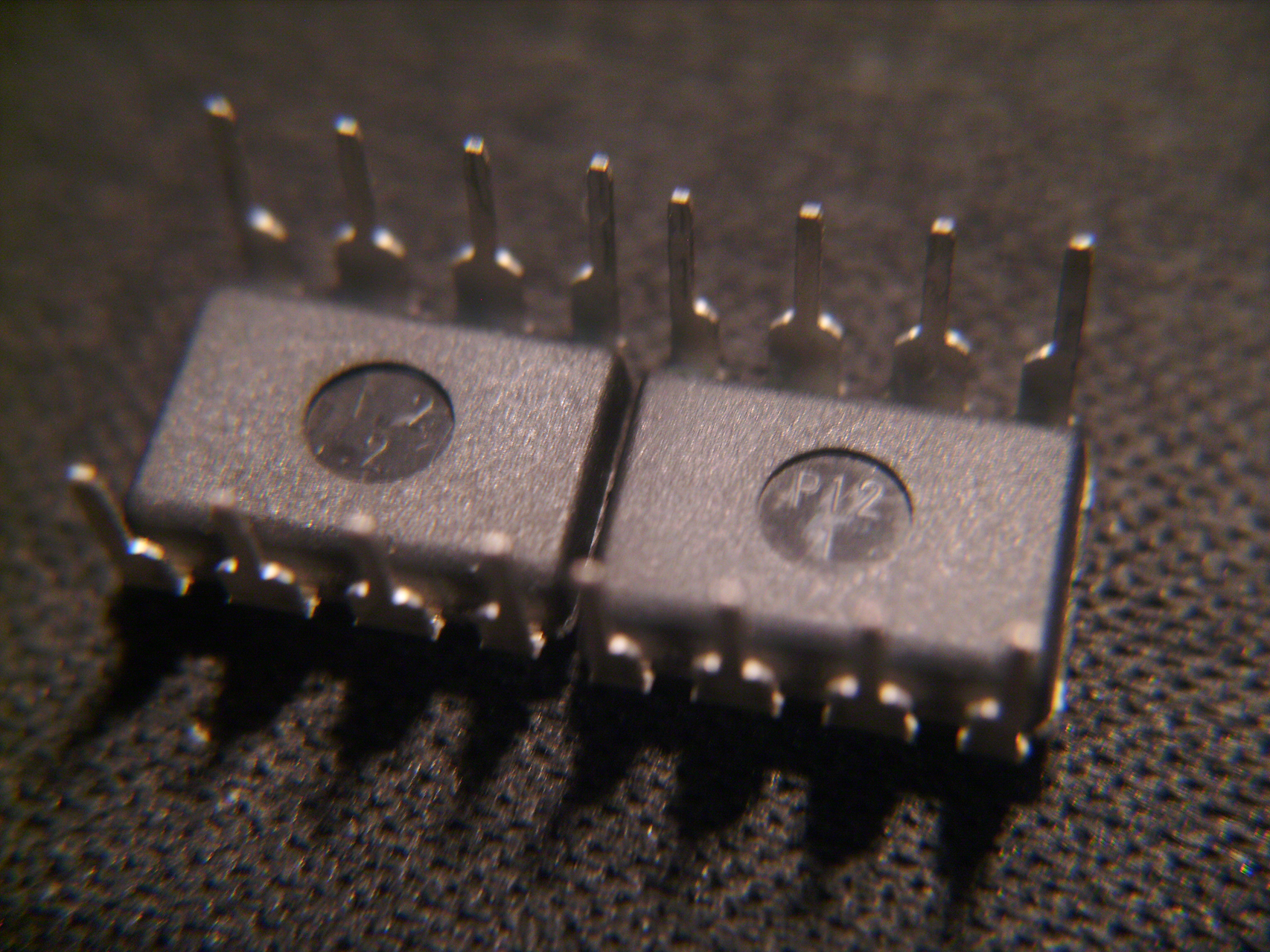

Измерь хотя бы slew rate, там уже можно угадать варианты. Тебе нужен лишь генератор и осцилл.
90% вероятность что это перемаркер копеечного NE5532. Если совсем в наглую, то LM358, лол. Но без измерений точно не скажешь.
https://www.chipdip.ru/product/lme49720na-nopb-2
>>369779
>>369783
Дураки штоле какой перепил она вполне легальна
Ты даун? На фото погляди, там следы шлифовки на точильном камне бабы-сраки для тяпок и топоров
>Дураки штоле какой перепил она вполне легальна
Речь про перемаркированную копеечную удифильскую срань с али, не имеющую к оригиналу никакого отношения, очевидно. Сам дурак.
корпус WSON-8 \ QFN c маркировкой 5AS4
Шо это?
Жаль нельзя услышать, таким способом, что играет у другого человека в наушниках с телефона :> , было бы классно подслушивать так других...
Эка у тебя детских впечатлений осталось. Даже неуважительно их разрушать.
Предположу, что это УКВ (OIRT) радиоприёмник с переделкой. Бывало достаточно вместо ферритового сердечника болт латунный вкрутить в подстроечную катушку. И вуаля, готов приём звуковой несущей ТВ канала.
Ну или слуховой аппарат он носил если в одно ухо наушник вставлял.
Но также были простейшие индукционные приёмники. От усилителя звуковой сигнал подавался не в динамик, а в медный провод большой петли уложенный по периметру комнаты. Сигнал принимался на жирную катушку, намотанную тонким проводом(например, от катушки электромеханического счётчика) с ферритовым сердечником с усилителем на транзисторах. Только фон от сетевого напряжения 50Гц присутствовал. Но он на слух неискушённого зрителя тогда влиял мало.
Ещё был вариант УКВ передатчика на паре ВЧ транзисторов, который подключался к выходу звукового усилителя ТВ. Для качественной передачи регулировался уровень сигнала на входе резистивным делителем. Частота там сильно плавала и компенсировалась вращением ручки настроек радиоприёмника.
Нет, было по другому. Он ловил именно сигнал телевизора, если телек выключен то он ничего не ловит если направить, если смотришь одну передачу то он слышит именно её, переключаешь и звук тоже переключается. Работал даже на улице с достаточно большого расстояния, антенны с 1-2 этажа ловил с расстояния метров 10-15 точно, работал от батареек, не помню каких. Серого цвета, наушники чёрные не помню два или один. Дед мне его не отдал.. у ишел уже давно..
Ну значит он пч ловил, какя хуй разница. пч вроде тоже в укв диапазоне (но это не точно)
С современными теликами оно работать не будет, с современными телефонами и подавно
да приёмник это обычный на 38мгц
а в телевизоре делается доработка после УПЧЗ ставят транзистор развязанный через конденсатор с петлёй размагничивания, и куда бы ты не переключил у тебя звук передаётся на фиксированной частоте 38мгц уже выделенный из принятого сигнала
для 3усцт продавался даже специальный модуль
Это обычный приём частоты гетеродина, анон. Ловится любым приёмниом, работающим в этом диапозоне. Частота гетеродина = Частота несущей+ПЧ. Никаких особых вундервафлей не нужно, просто приёмник. Вряд ли у него есть какое то спеецифическое название, которое ты хотел бы услышать.
В империях добра подобным эффектом неплатильщиков ТВ ловили.
https://en.wikipedia.org/wiki/TV_detector_van
Это очень неактульно сейчас. С появлением полупроводников паразитное излучение гетеродина снизилось в сотни раз, а с появлением IC в тысячи. И поймать его уже и совсем нельзя, да и гетеродина-то в современных ТВ нет.

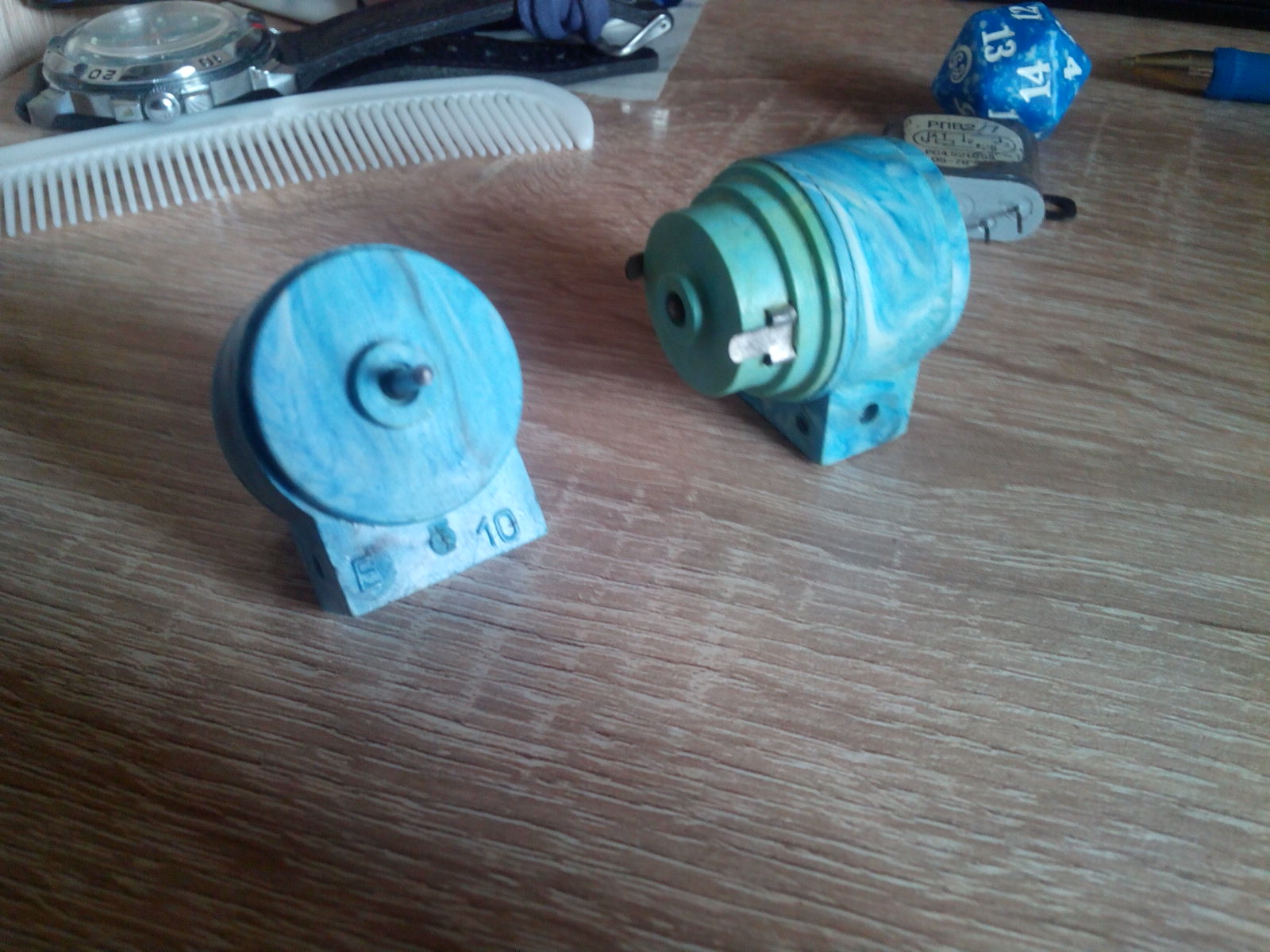

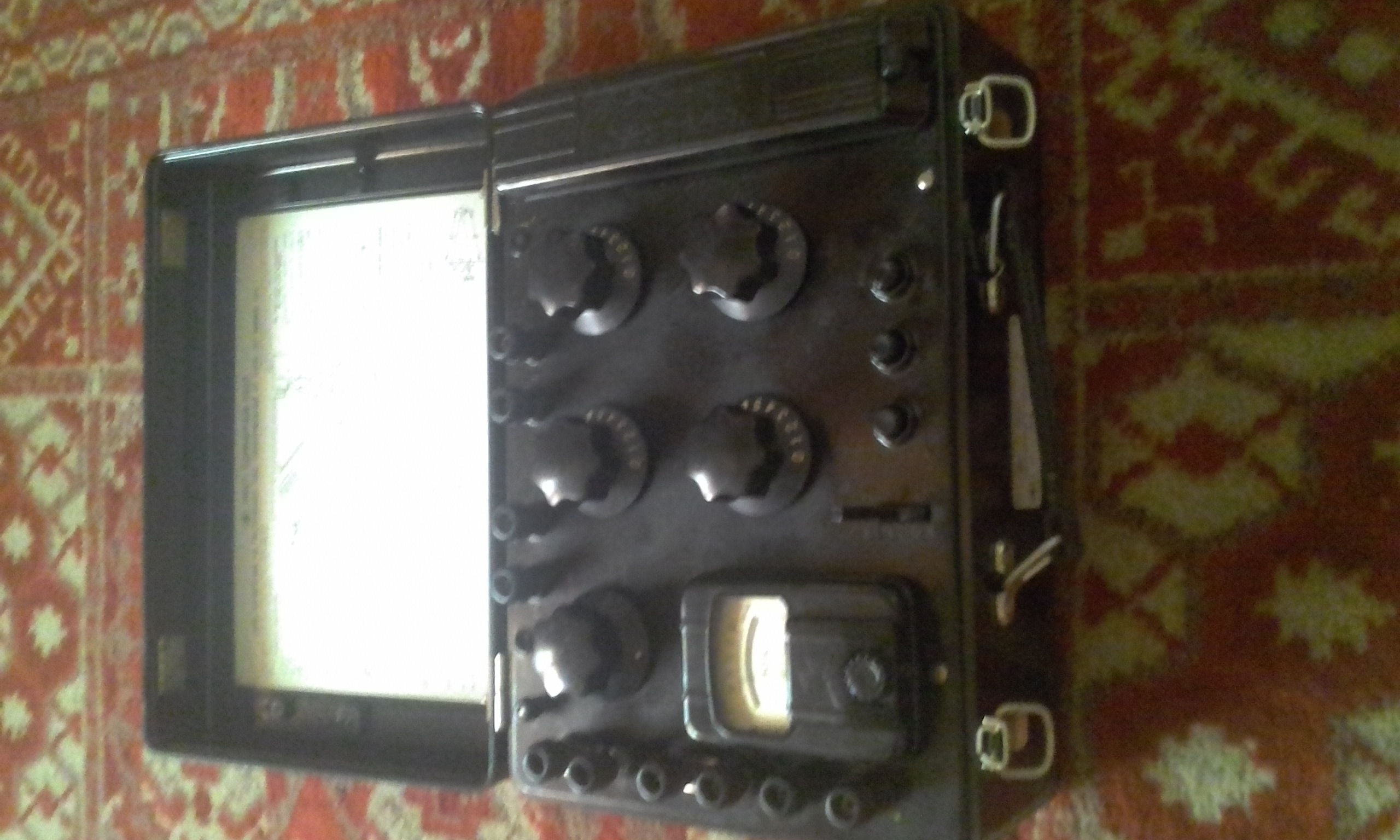

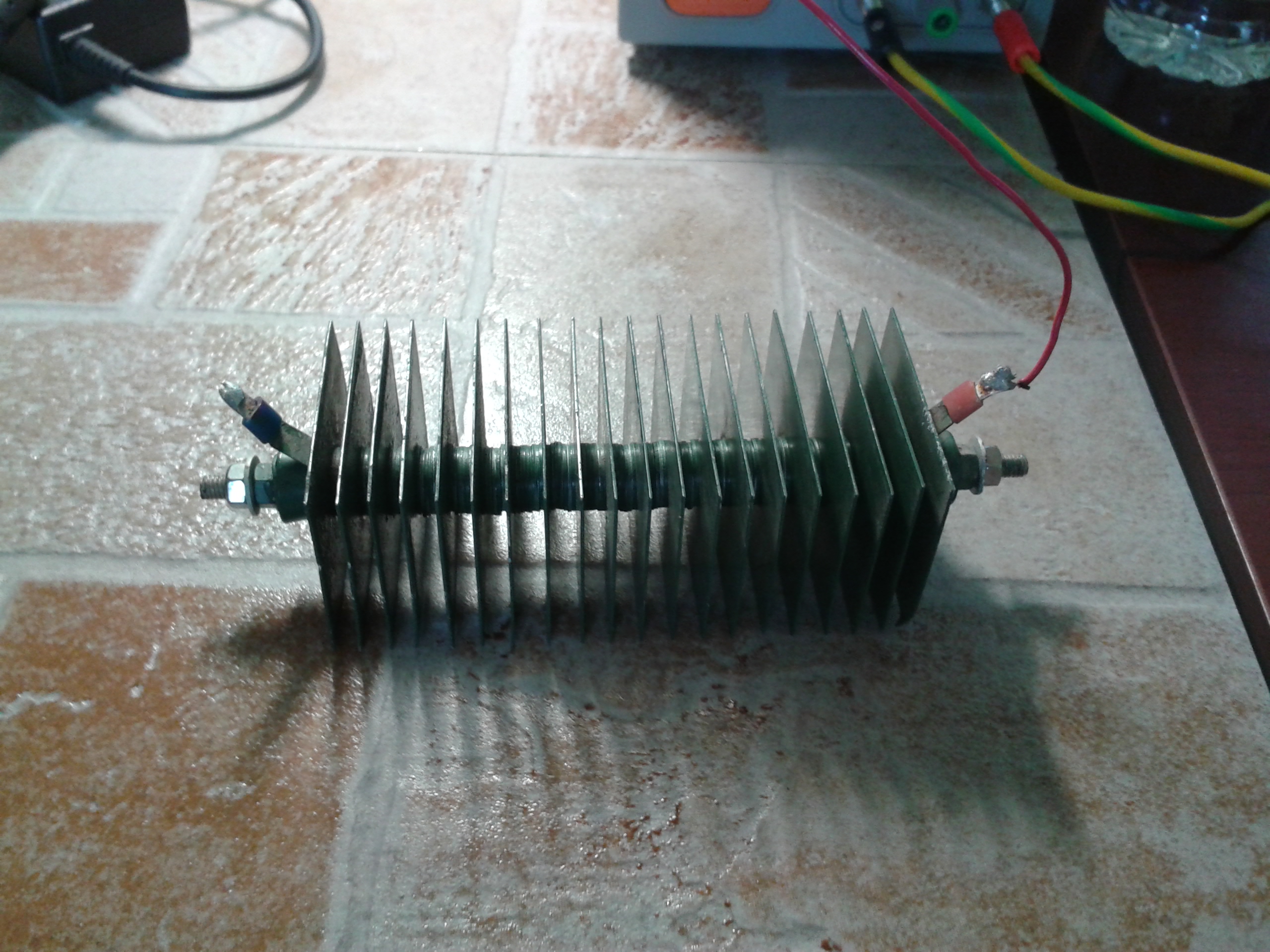

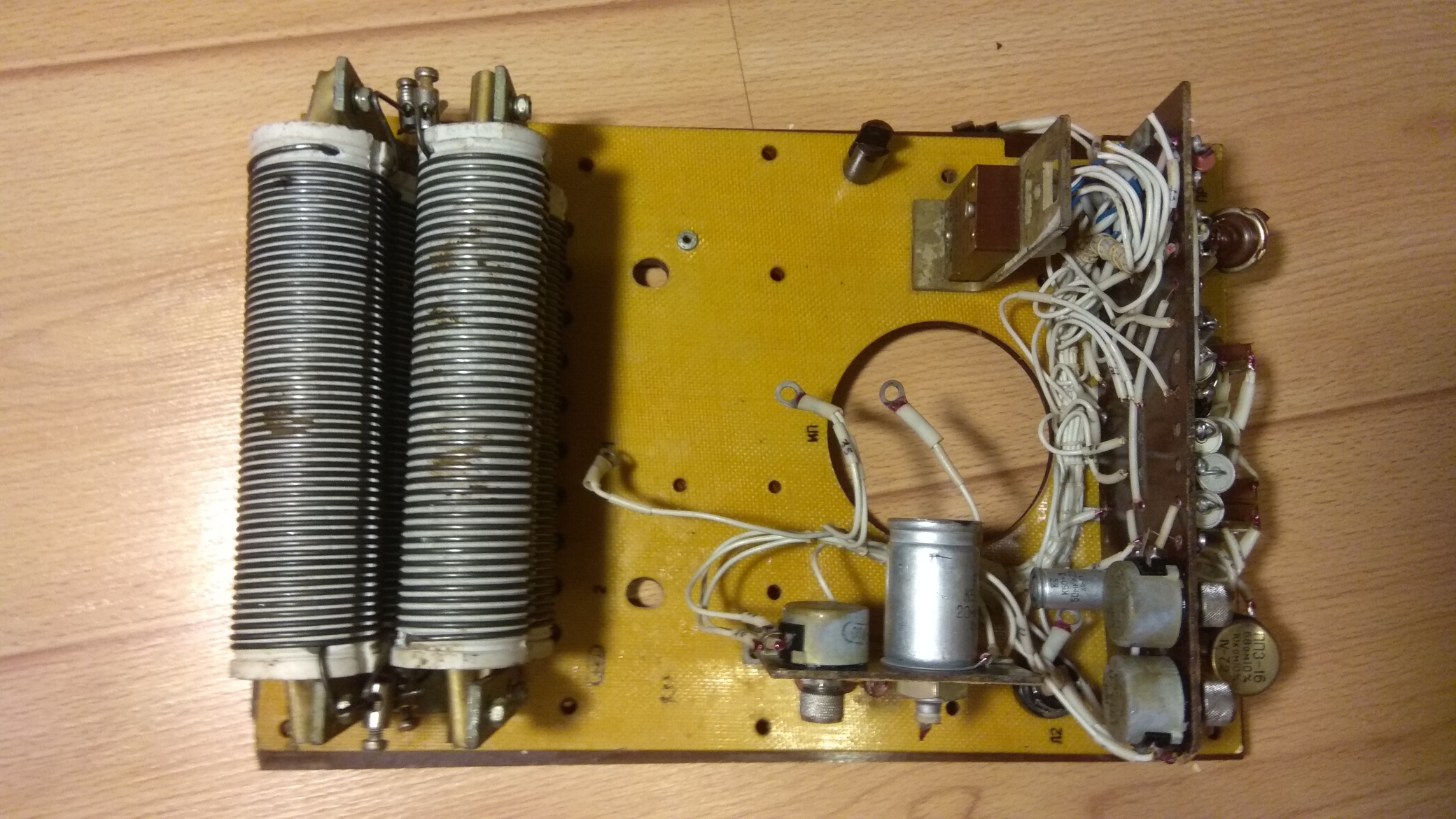

Похоже на прецизионные проволочные сопротивления. Изделия кастомные, каждое моталось и подбиралось под допуск. Весьма стабильны.
Была какая-то измериловка, но в таком состоянии - это просто мусор. Галетники можешь применить в самодельчестве, должны быть крайне надежны, если их не поломали/раздербанили. Уцелевшими катушками можешь, например, китай-омметры проверять на погрешность/исправность.
>должны быть крайне надежны,
Это голая латунь, которую нужно поддрачивать нулевкой раз в год. И кстати да, из кучки этих резисторов можно соорудить несколько поверочных для проверки тестеров. Только опять же, если на них не указаны номиналы, нужен будет охуенно точный омметр/миллиомметр. П2К еще можно куда-нибудь запихать. Остальное в помойку.
Интересный магазин, через мои руки много совдеповской измериловки прошло, но такой зверь не попадался. От него еще что-нибудь осталось?
Клеммники винтовые - вполне себе годнота. Алсо, герметично залитый транс. Если он на 220в, то лютая годнота. Такие никогда не гудят.
>>372474
>От него еще что-нибудь осталось?
Похоже только это и осталось, увы. И то, не выкинули только потому, что провалился в щель между полом и стеной. Вообще дед раньше телемастером был, полный сарай и гараж всяих деталей и аппаратуры было, как я помню по своим детским воспоминаниям. Но после его смерти в начале нулевых, дом перешел в наследство моей старшей сеструхе и выводку ее тугосерь. Она несколько грузовиков дедовского "мусора" и вывезла на помойку.
Никогда не понимал. Человек всю жизнь работал, покупал приборы и детали. Потом умер, и родственнички все выкинули на помойку, даже не пытаясь выяснить что к чему. Нет бы продать или просто отдать нуждающимся, ведь на самовывоз наследства телемастера очередь выстроится в любом городе, только клич кинь, но хуй. Ни себе, ни людям. И ни капли уважения к покойнику.
У знакомых был дед часовщик, имел кучу оборудования, от отверток до прецизионных мини-станков. Умер, они просто все выкинули, даже никого не спросив. Я когда узнал, сколько стоит набор часовых отверток (со шлицами 0.2-1.5 мм), даже б/у советский, чуть язык не проглотил. А там такого добра целые ящики были!
Да эти люди и о будущем не думают. Живут как глисты одним днем.
>Потом умер, и родственнички все выкинули на помойку, даже не пытаясь выяснить что к чему.
Так это повсеместно так было, в 90х - начале 00х. Старики умирали, оставляя после себя аппаратуру, хорошие библиотеки, мебель из массива и т.п, а дети и внуки все выкидывали или продовали за копейки. Это сейчас, в эпоху интернета народ умней(более информированный) стал, но все равно. Основная быдло-масса, и особенно молодежь, одним днем живет же. Не чтет прошлого, не думает о будущем. И стойка горки из ЛДСП и китайская магнитола им дороже, чем дореволюционная бабушкина дубовая этажерка, или дедушкина рижская ламповая радиола.
Да будь эта этажерка хоть из золота, ты не впишешь ее в современный интерьер, а радиола уступит по функционалу любому китайцу. Моральное устаревание никто не отменял.
Жители развитых стран, где, к слову, сохранили массовое КВ/СВ/ДВ вещание, с тобой бы не согласились. Там такие вещи не просто ценят и любят, но еще и всерьез пользуются ими, ведь качество приема отменное, и выбор радиопередач большой, на любой вкус.
Это только северные белые ниггеры решили, что китайские пластиковые мусорные ведра, сделанные из отходов, круты и модны, а радиовещание за пределами городов никому не нужно, и оставили только укв/фм диапазон, живя в самой огромной по площади стране.
Китайские пластиковые ведра умеют в кв/св/дв, если продаются в гейропе, проблема не в этом. Во-первых, у радиолы нет пульта ду и еще кучи ништяков. Во-вторых, найди фотографию интерьера, где стоит такая радиола, и который не выглядит как помойка радиолюбителя или домик бабушки в деревне за Уралом?
>Китайские пластиковые ведра умеют в кв/св/дв, если продаются в гейропе
Не умеют. Реализация радиотракта там на уровне примитивов, родом из 30-50х годов. Что-то криво-косо оно, может, и поймает, но слушать ЭТО ты не захочешь.
>у радиолы нет пульта ду и еще кучи ништяков
Ты ебанутый?
>найди фотографию интерьера, где стоит такая радиола, и который не выглядит как
На вкус и цвет. Сам ройся в гугле, если хочешь:
https://www.google.ru/search?q=old+radio+in+modern+interior&newwindow=1&source=lnms&tbm=isch&sa=X

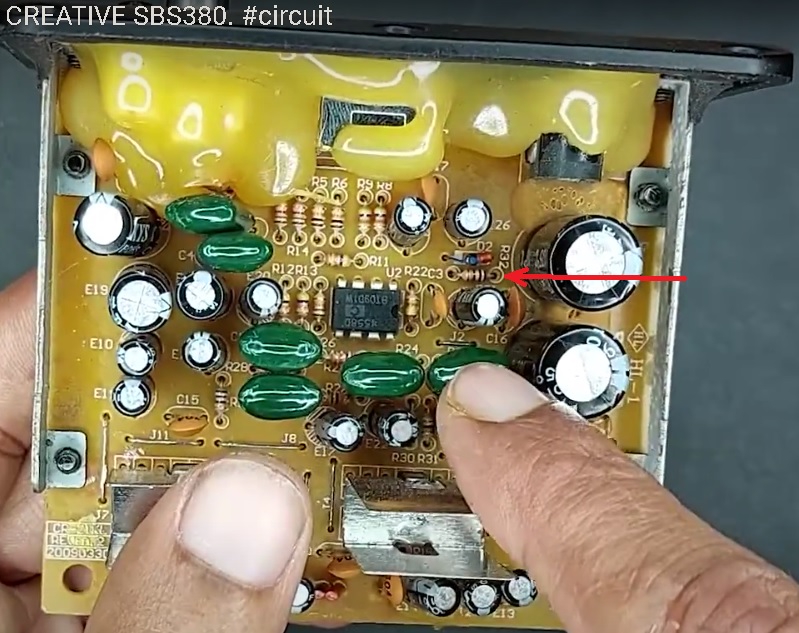

С ходу видно два сбитых конденсатора и какая-то расцарапанная хуйня-нейм. На замену, однозначно. Но вот чем менять - я не знаю ибо ньюфаг в этой теме и не могу правильно задать загуглить вопрос.
Судя по всему ключ нижнего плеча, посмотри по даташиту на шим, какой там хотят.
Там же рекомендуемые выходные емкости.
Анонче, помоги опознать пикрилы.
D1U - предположительно CAT34C02.
Кто такой "AFC I AL" в 6 ногом корпусе? IIC термодатчик неизвестной модели?
В нижнем правом углу - какие-то еба микросхемы в виде голого кремния, маркировка "23KUM7" (или 29KUM7) и "196UEN". Размеры около 1мм х 2мм, у каждой по 8 ног, питание стандартно по диагонали. Что это за HEX?
24с02 инфа сотка
шестиногий скорее всего логика какая то, скорее всего дешифратор адреса для я2с, если к нижним ногам подключен то точно

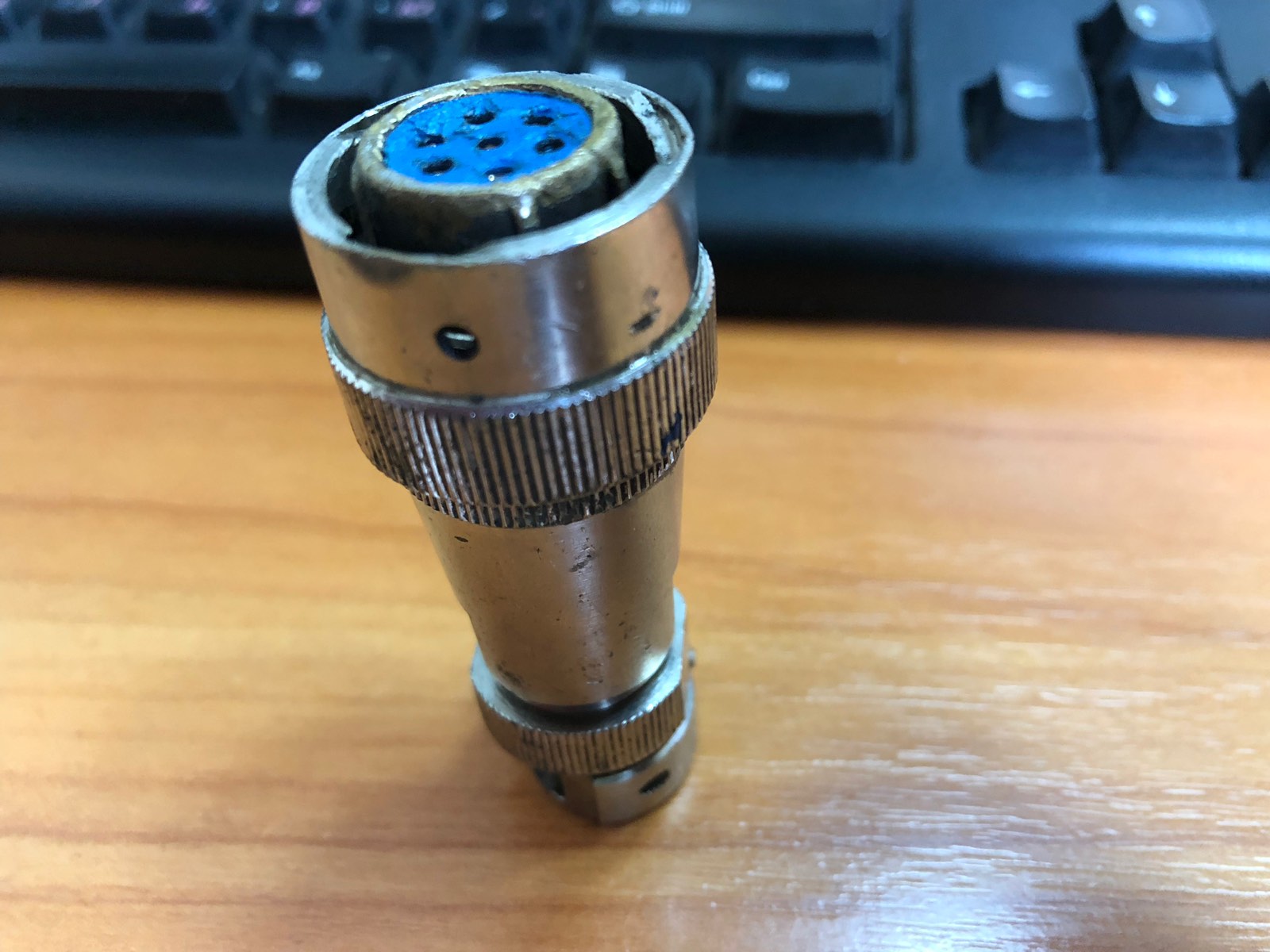

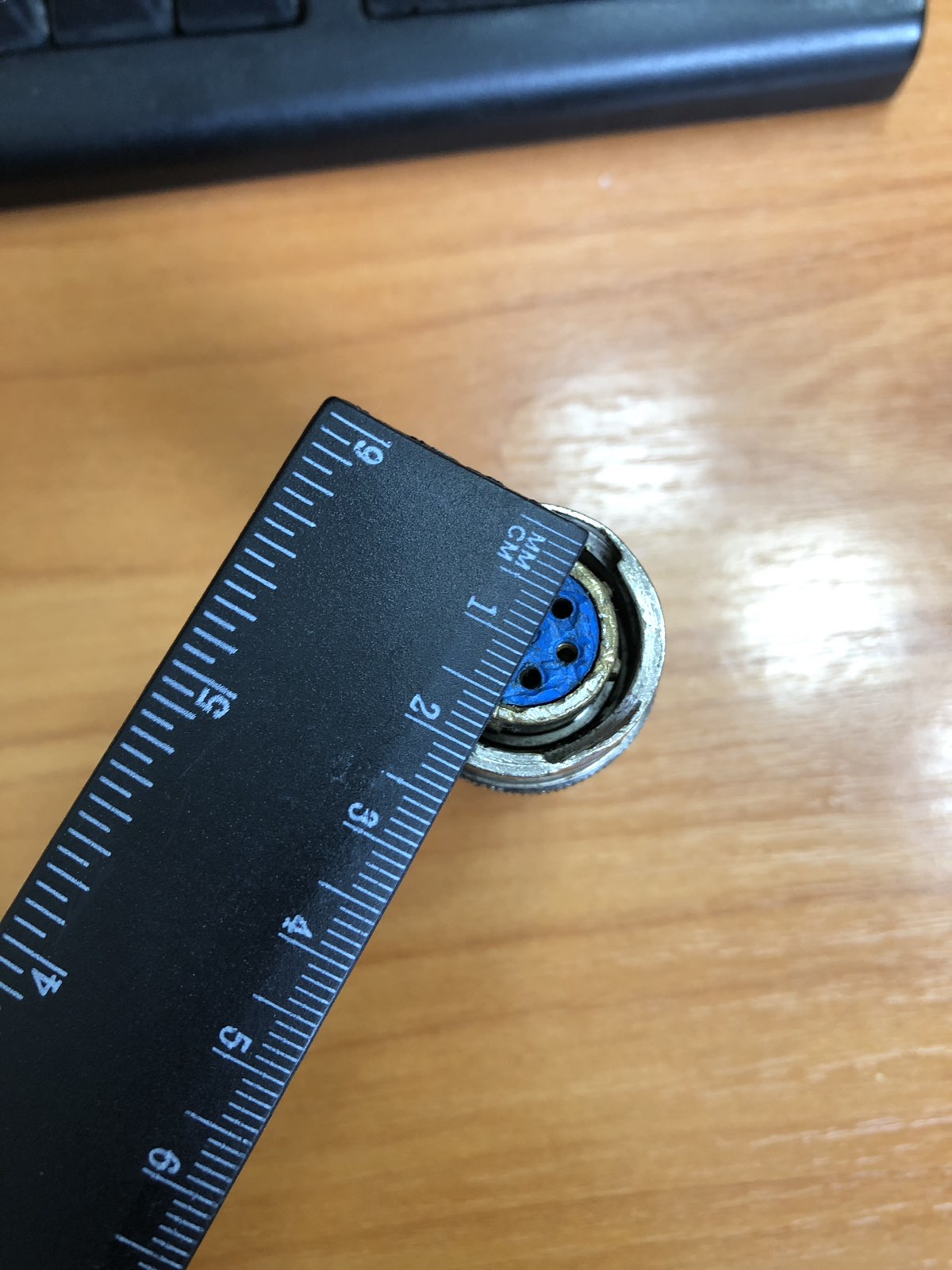

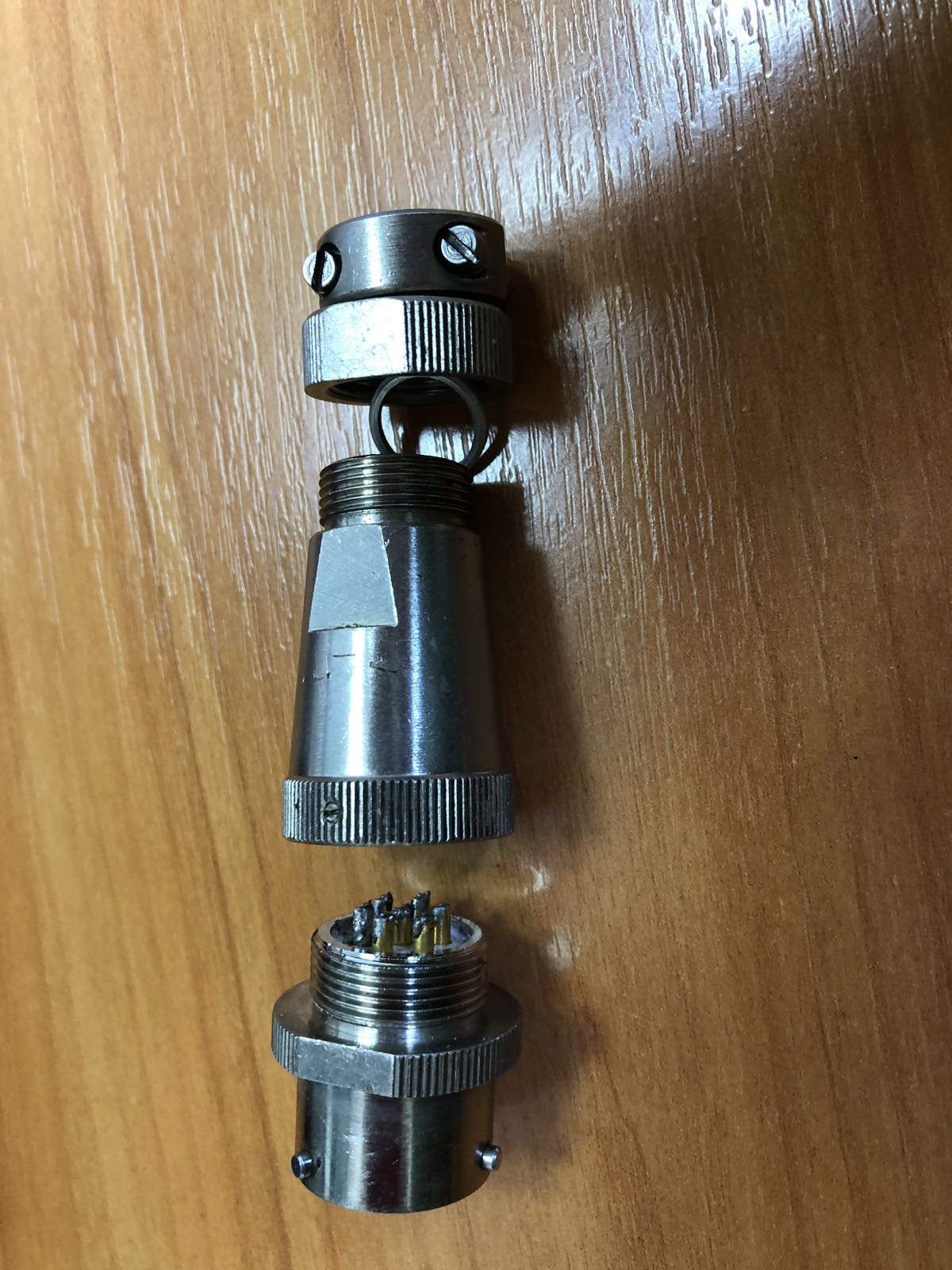

Не особо понятны размеры. Похоже на М12, их куча разных вариантов.
Не М12
Нагуглились разъёмы XS, там разные варианты, XS8, XS9. XS10, XS12. Очень похожи, тоже с байонетным соединением. Точные размеры каждого из вариантов, правда, нагуглить не получается пока.
Вот и мы тут интернет взорвали, но ничего найти не можем похожего.
XS смотрели разъемы. Они похожи. Может и их выберем.
Я просто думал может кто сталкивался. Эти разъемы были родным на китайском бурильном станке
А по circular mil spec connector находятся ещё более похожие - есть варианты и с байонетом и с ключами и с тонкими пинами.
Попробуй номера прочитать и в гугл в вести
Так разве сама разъёмная часть не похожа? Просто у этих разъёмов куча производителей и конструкция корпуса бывает самая разная.
Где найти такой, на сайтах только стандартное исполнение в порошковом гавне
В BGA корпусе маркировка JGJ 716, фирма STmicroelectronics.
В корпусе SOT-23-6 маркировка NA1D1.
https://www.raspberrypi.org/documentation/hardware/raspberrypi/schematics/rpi_SCH_ZeroW_1p1_reduced.pdf
Стекляшка - esd фильтр
вторая - какая то транзисторная сборка. на одном сайте было мнение, что оптрон+фототранзистор
"Стекляшки" в BGA8 над памятью 24
3 и 4 вывод - "входы" I2С,
5 и 6 вывод - "выходы" I2C
1 - земля, 2 - питание
7 и 8 - объединены и похоже то же питание.
Что это может быть?
23KUM7 - По разводке похож на 2G125 или 2G126. Как нагуглить кто это и кто производитель?
196UEN - По разводке похоже на какую-то логику(?). Точно есть один выход на управление 23KUM7, есть один вход и один неопознанный вывод. Вторая половинка включена точно так же. Что это и кто производитель?

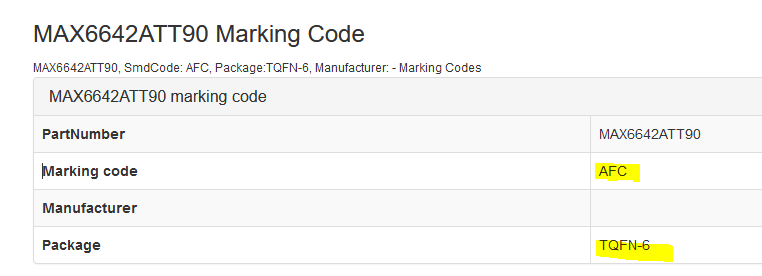

AFC I AL - АЦП не АЦП. На 3-й вывод приходит сигнал с термодиода, 2-й земля, 4 SCL, 5 SDA, 6 питание, 1 никуда не подключен или не нашел, второй конец термодиода посажен на землю. Что это может быть? Железка не але, сниффером не подсмотришь обмен подглядеть ее адрес и настройку/чтение.
Было у меня подобное, Электроника-16, кажись. Либо на их основе. Там еще, если память не изменяет, супер экзотическая микросхема в прозрачном стеклянном корпусе, под микроскопом залюбуешься.
>7 и 8 - объединены и похоже то же питание.
>Что это может быть?
Аналоговый мультиплексор, маркировка - последние 3-4 символа, первые 2-3 - дейт код и лот код.
196UEN - какая-то логика для управление мультиплексором, очевидно же.

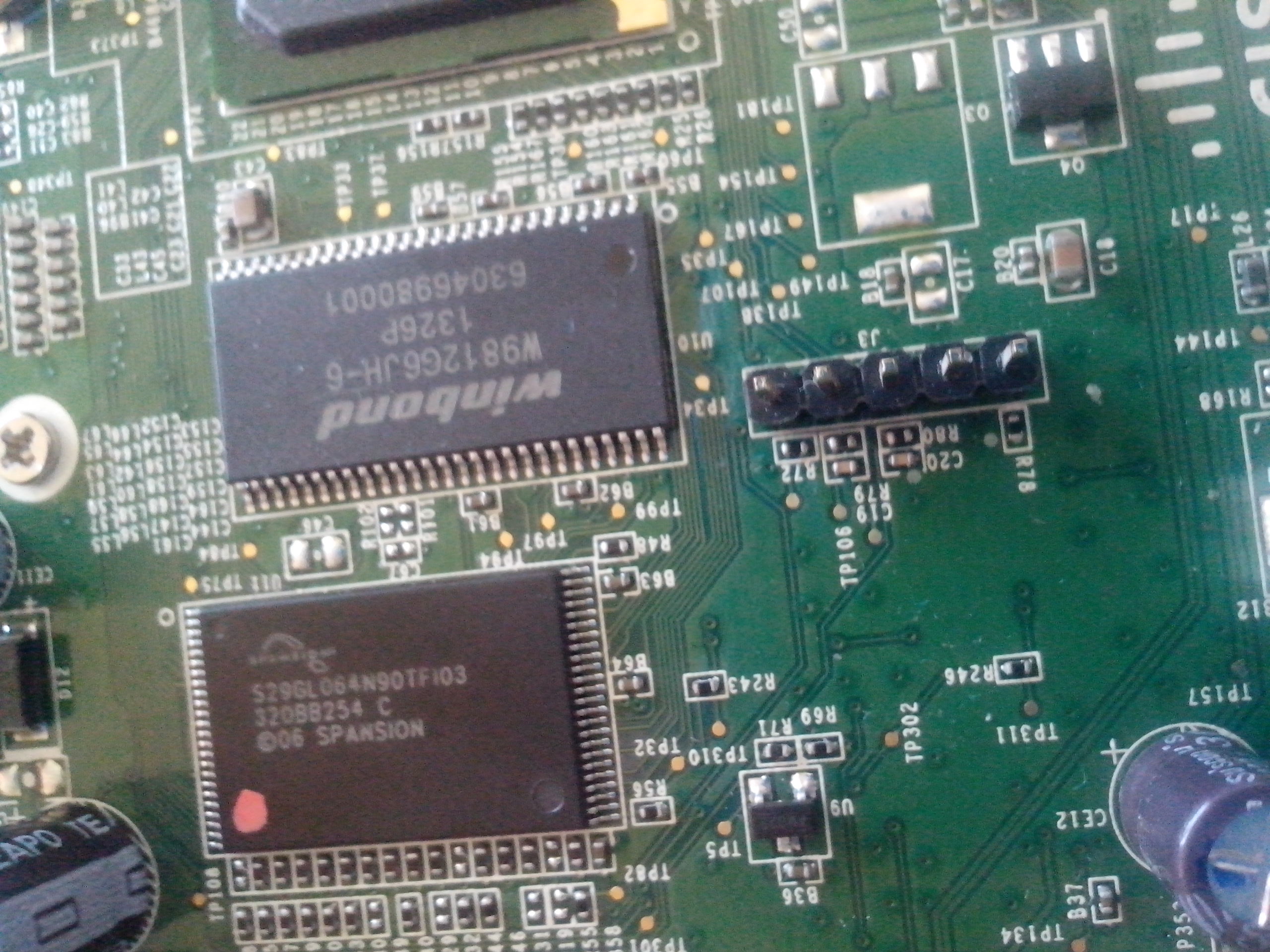

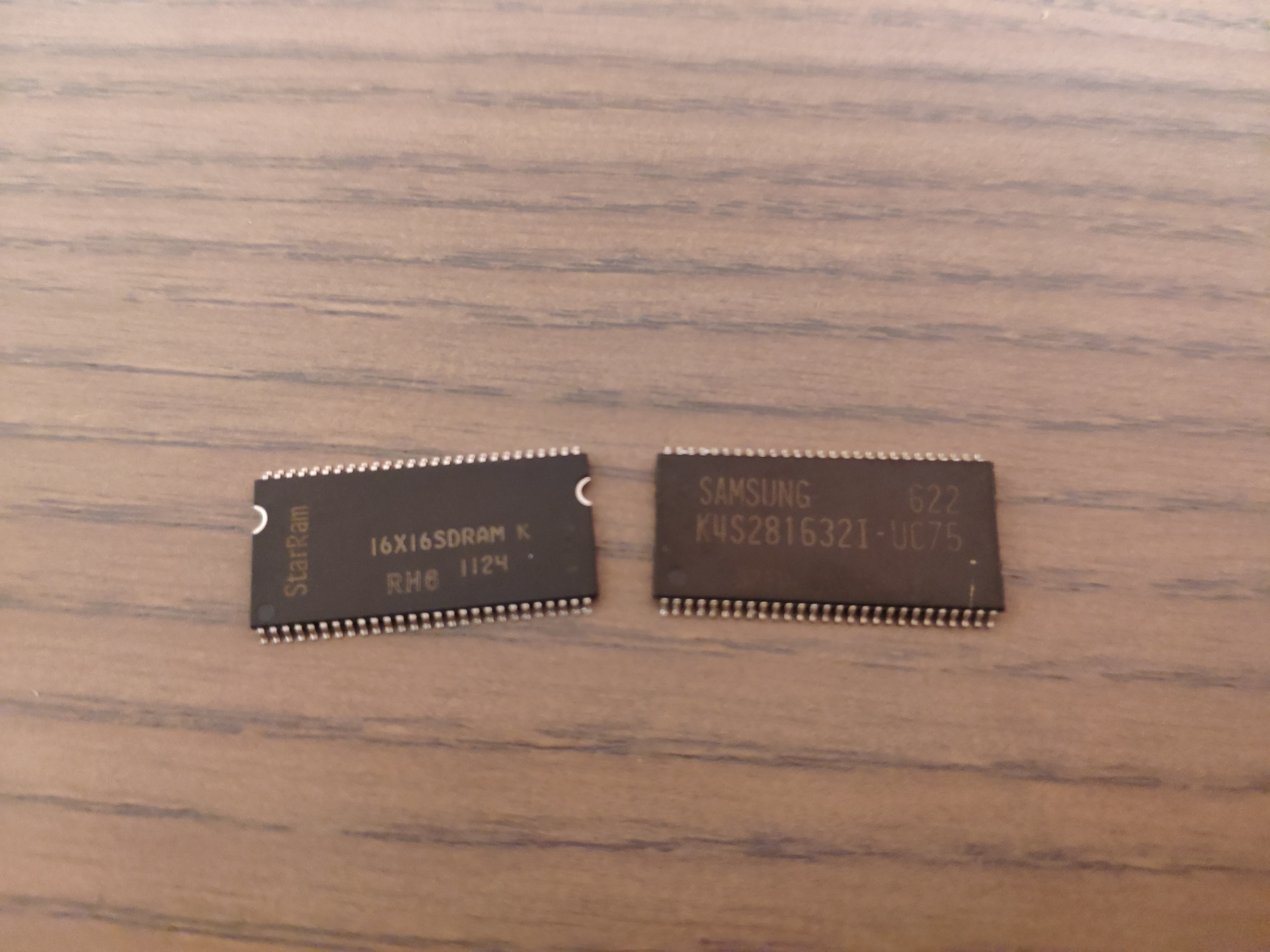

Анон, помохи опознать левый чип. Понимаю, что sdram, но как найти даташит чипа, с которого это склонировал ?
Скорее никак. Подсказка - это полукруги по бокам, которые делают на памяти от Micron, может банальшина типа MT48LC16M16A2 ?. Емкость ее написана - 16М слов по 16 бит (256мегабит). Скорость-латентность - никак не узнать, в mode register только настройки и никаких битов на тему кто он.
>>391531
Точняк, спасибо!
Эхх.. хреново, что сломана, винт "гуляет" туда-сюда, вал невозможно прокрутить, а из этих отверстий какой-то порошок сыпется.

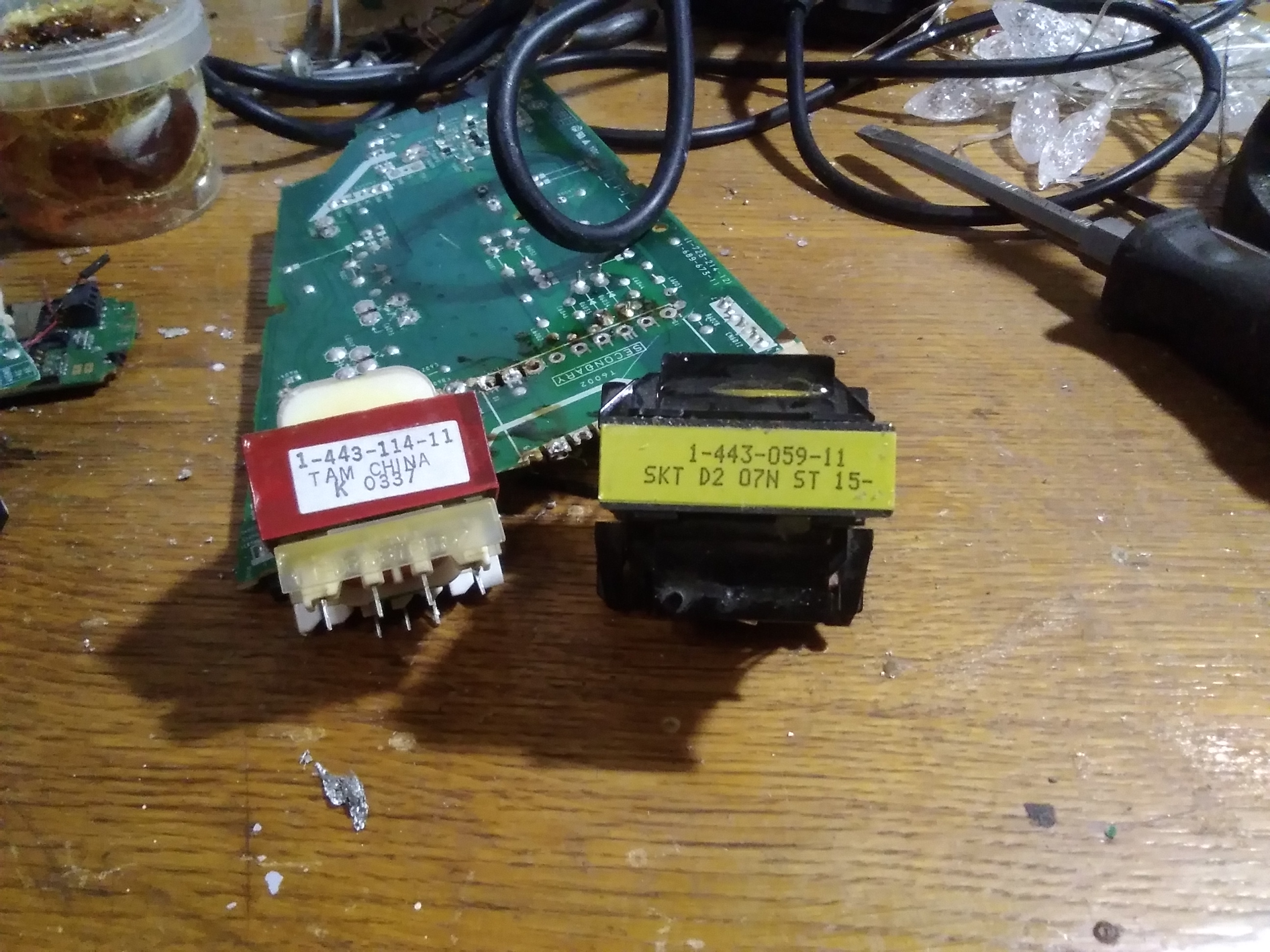

Спаял с уже разъебанной платы от какой-то херни производства Sony.

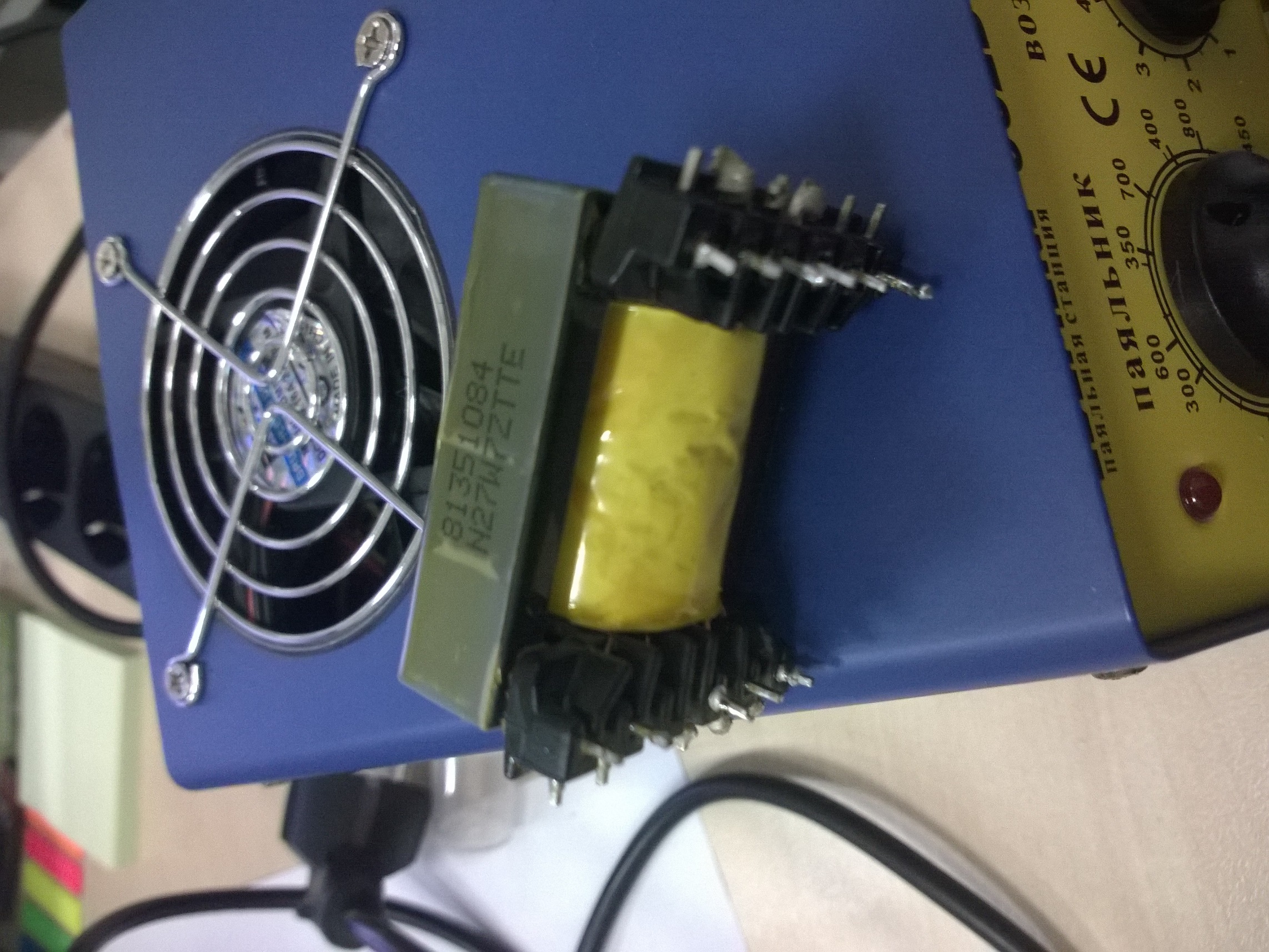

Первый транс можно использовать для отдельного питания ШИМ-контроллеров, микроконтроллеров, чего захочешь. Второй для импульсного блока питания пойдет, разбирается нагреванием в воде и несколькими минутами кипячения

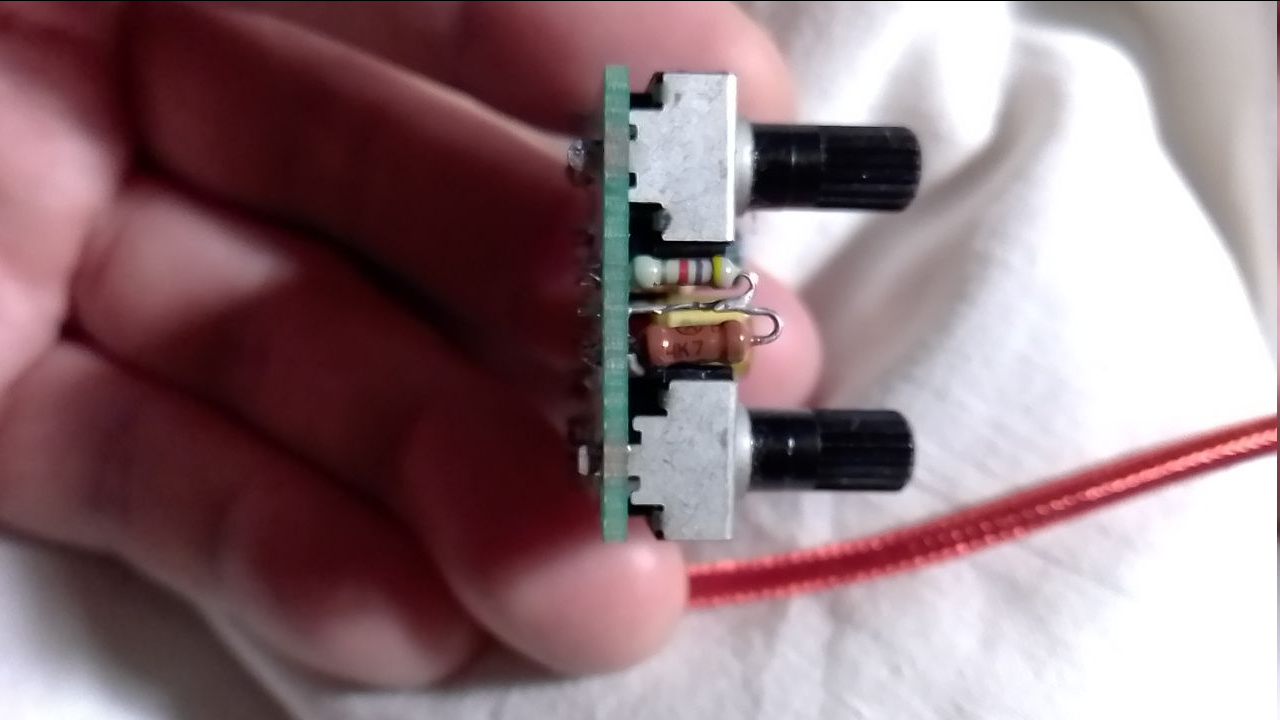

кроме гнезда, микро усб, двух таймеров и переменных резисторов
не могу найти модели и характеристики, а с резисторами дальтонизм обострился, не могу разпознать нормально цвет на двух полосках
1N4148. Защита от переполюсовки. Ты воткнул БП с обратной полярностью, и он накрылся. Если он в обрыве, а не просто пробит, то БП был мощный, и девайсу скорее всего пиздец, замена уже не поможет. Если БП с правильной полярностью, то можно просто выпаять этот диод, все должно работать. Если нет, то пиздец, диод не справился с задачей защитить девайс от твоей криворукости.
На самом деле девайс не мой, я просто чиню, по факту диод пробитый а не в обрыве. И да, действительно юзернейм вставил неправильный БП.
Спасибо, анон.
Только оказывается их дохренища с разным сопротивлением. Как узнать какой нужен, если даже тестера нет.
Сверху надписи S102 и 826ТО
В даташит поглядеть http://www.kingtronics.com/pdf/RKT-3362.pdf
У тебя 102 -> 1 кОм
Тебе нужен блоки питания Behringer MXEU-5 (18,5 В и 0,25 В), но какая в нем распайка, я ХЗ.
А на сайте пишут, что PSU3-EU подходит, а он выдает 18,5В и 3В
https://www.behringer.com/Categories/Behringer/Accessories/Power-Supplies/PSU3-EU/p/P0ANN#googtrans(en|en)
Нагуглилось еще такое, чувак пишет, что 3В там вообще нет https://connectedweb.wordpress.com/2013/07/16/the-power-supply-of-behringer-xenyx-802-and-eurorack-ub802-ub502-ub1002-502-1002/
___UE_ 74AUC2G08
___UM_ 74AUC2G125
___7F_ PCA9306
24AA512 = адрес I2С 0x51
CAT34TS02(?) = 0x30 + 0x50

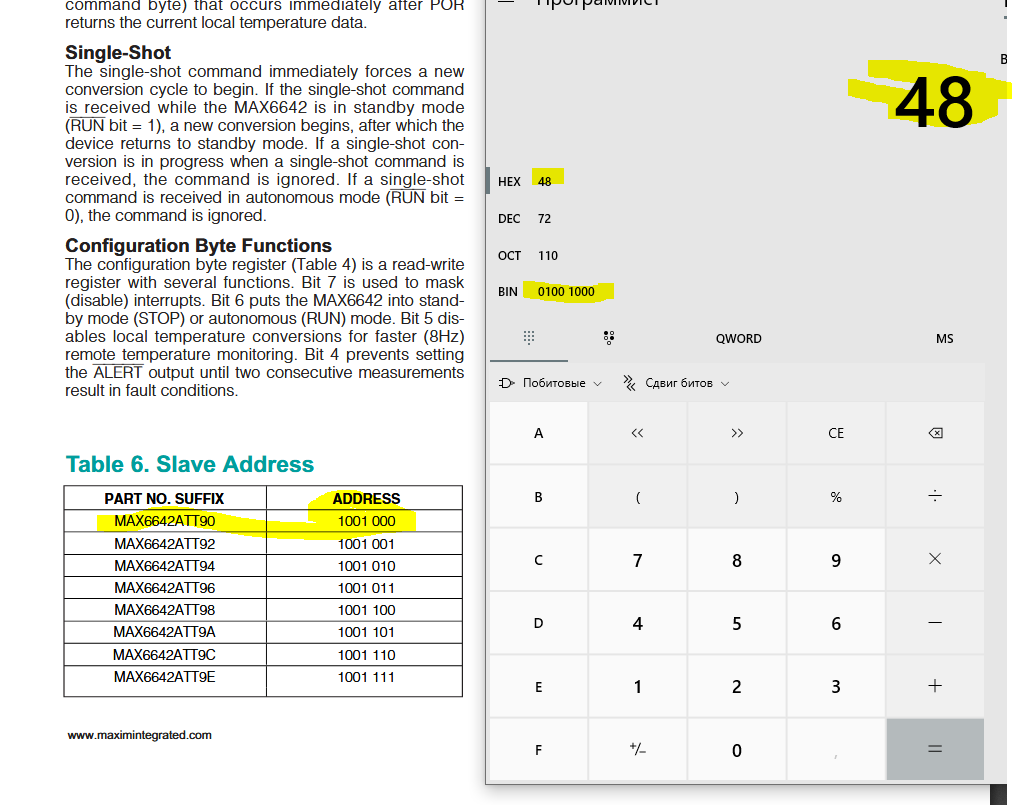

Остался анонимный АЦП(?) AFC I AL c адресом I2C 0x48.
>>376998
>Остался
Фемтосекунда в гугле http://www.farnell.com/datasheets/2002147.pdf
>>406699
Бля. Спасибо, Анон! Возьми картинку. У меня так не гуглилось.
http://www.alfaklapan.ru/data-sheet/norgren/datchiki-davlenija/operating-instructions-33L.pdf
На третьей странице жи подробный алгоритм
Это с кнопкой SET который. Ладно, мы уже нашли инструкцию искали всем заводом
Вот же ты сука ленивая. Корпус видишь какой, но не можешь добавить к нему BH и пойти в гугл? Первая же ссылка в выдаче ведет на сайт ON Semiconductor (на детали же не просто так написано ON) - BCP56.
Добавлю: PNP транзистор. Если не изменяет память, то 50 вольт 1 ампер.
мимо-другой-анон

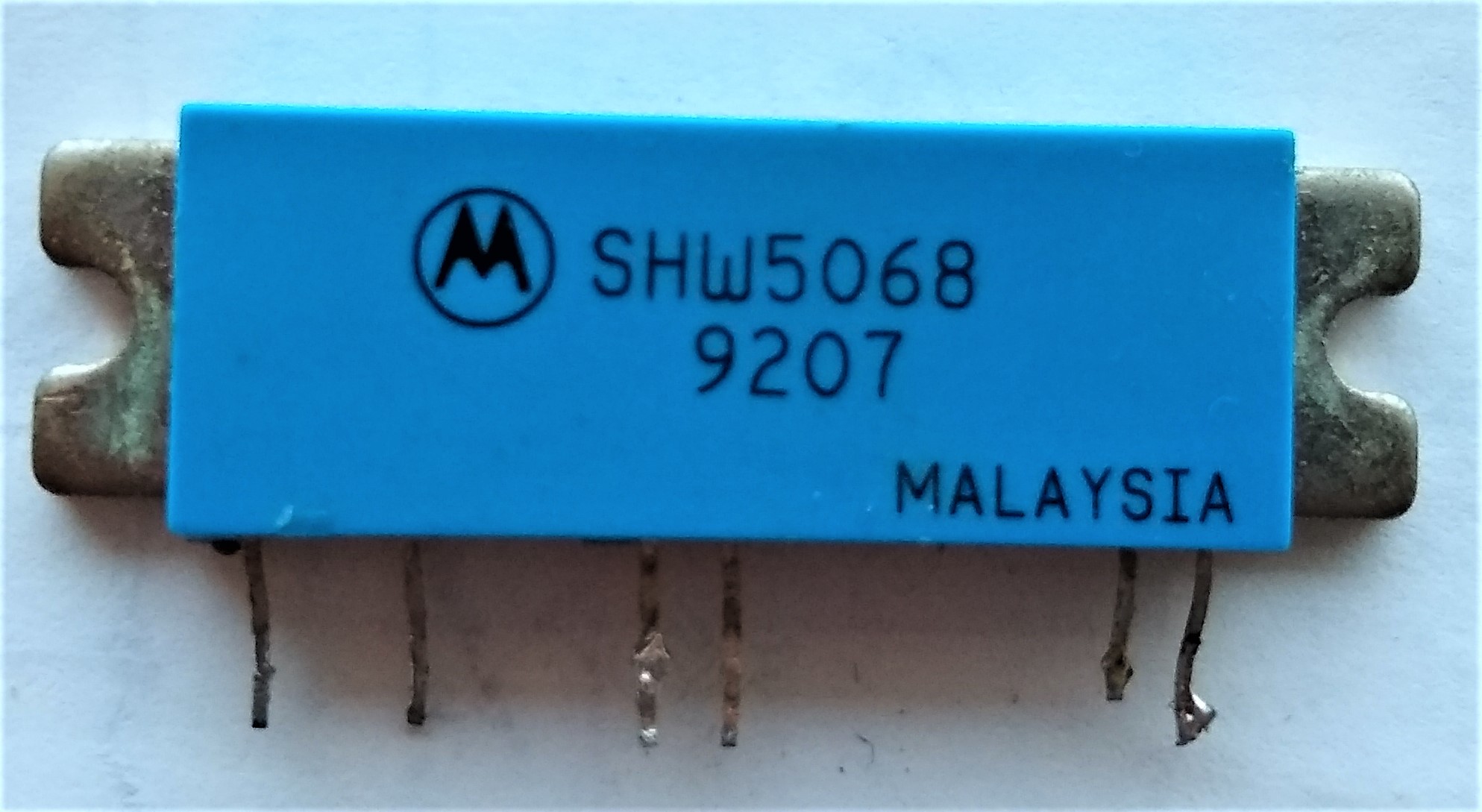

Даташит, молю!!1
Может дальше сам раскопаешь?
http://www.radioscanner.ru/forum/topic26522-3.html
SHW5066 = MHW607-2
SHW5067 = MHW607-3
Логично предположить 8 - это -4 в даташите оттуда же http://www.radioscanner.ru/uploader/2013/mhw6071.pdf
MHW607–4: 184 – 210 MHz, но это не точно.
Проверка по каталогу http://noel.feld.cvut.cz/hw/motorola/books/sg73/pdf/5_10rfprod_msg.pdf страница 29 - корпус 301К style 3 - упоминается только в самом начале 31 страницы.
На подобную ебалу мотороловскую реально откопать даташиты?
Всем привет!

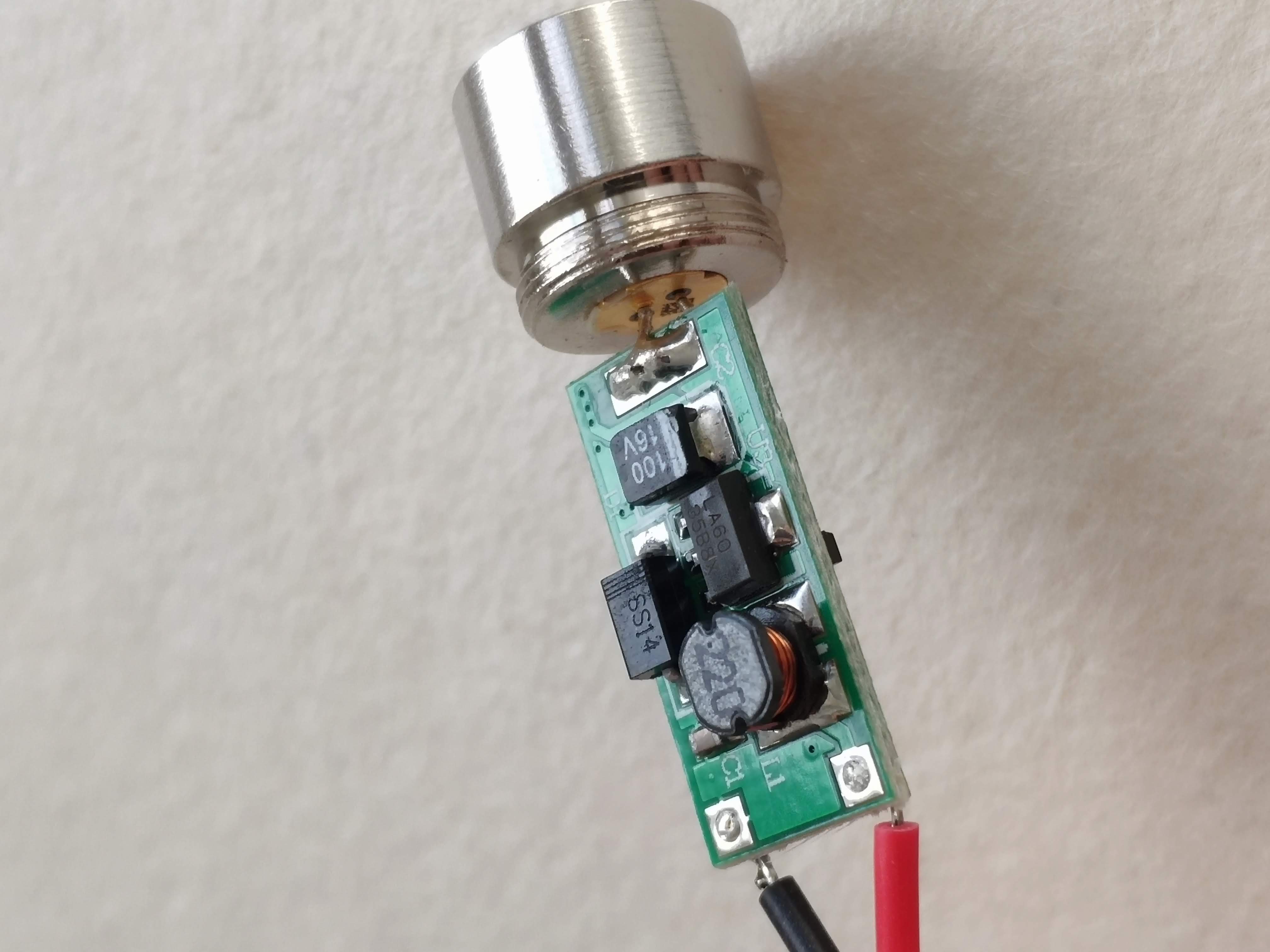

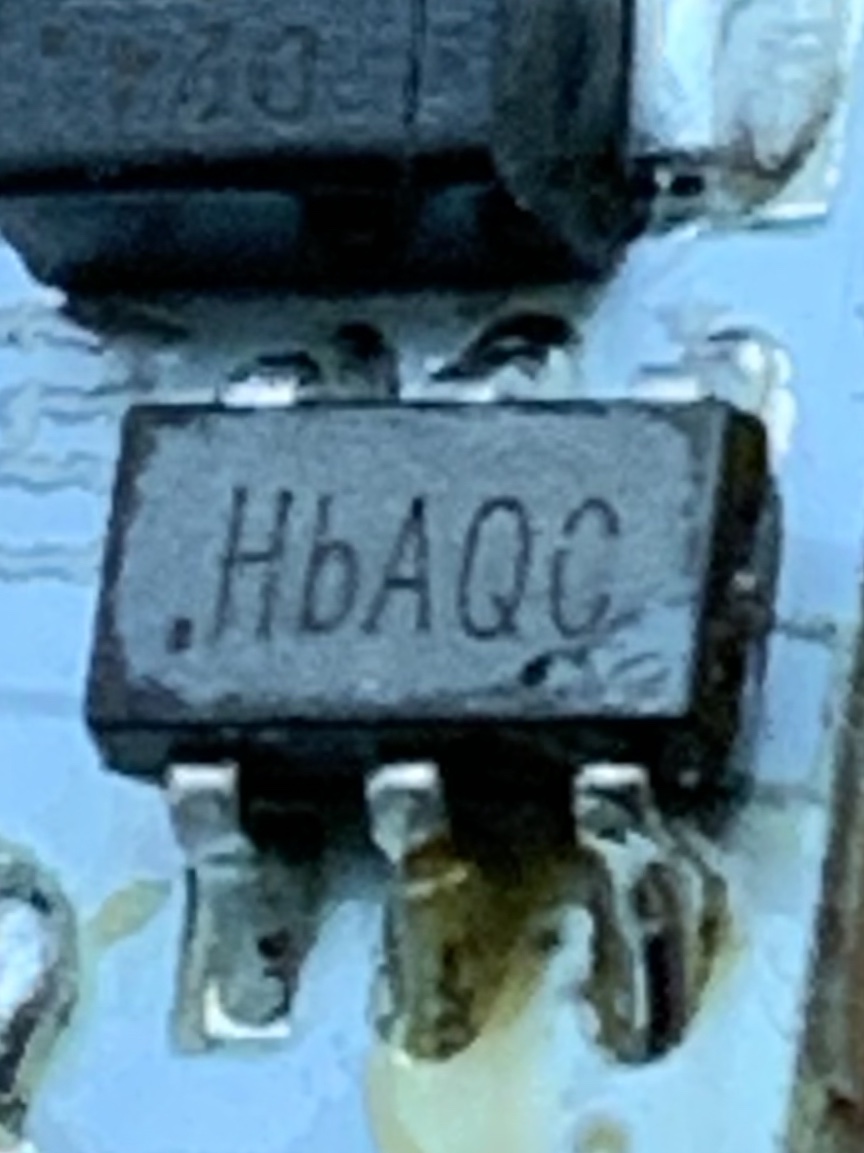

Помогите опознать драйвер в корпусе SOT23-6. Он установлен в 12 вольтовой лампочке Osram и проработал часов 100 после чего практически испарился. Думаю поставить более мощный драйвер, лампочку на другую менять не хочу - светит идеально.
Не найдешь. Купи в сельпо лампу такого же формата, дешманскую, и пересади в нее светодиоды от осрама.
Если возьму этот, что ты указал, то не похуевлю плату? Или нужно специально подбирать?
то что сгорело на фото обычный предохранитель не семистор или чтото-значит дальше кз смотри где то что то пробило раз сгорел предохранитель
ты на свое говнофото сам смотрел? Разглядел то о чем вопрошаешь?
Нельзя осуждать людей за их интеллект
Померь. Если б было написано 470мкф то да, а так 47 енто микрофарады, а 0 степень десятки. То есть 47х100 = 47х1
>В смысле около?
да погугли уже чо нибудь типа - smd tantalum capacitor code
Да заебался гуглить. те коды которые находил не соответствовали маркировке. Но раз у них такое низкое напряжение, то нахуй. Я думал может их куда переставить в будущем по мере надобности
Обычно на танталах пишут напряжение, не знаю у тебя какие-то не такие.
Это стандартное для процессорной шины напряжение. Собственно, для этого они и создавались. В самоделки ты их скорее всего не поставишь.

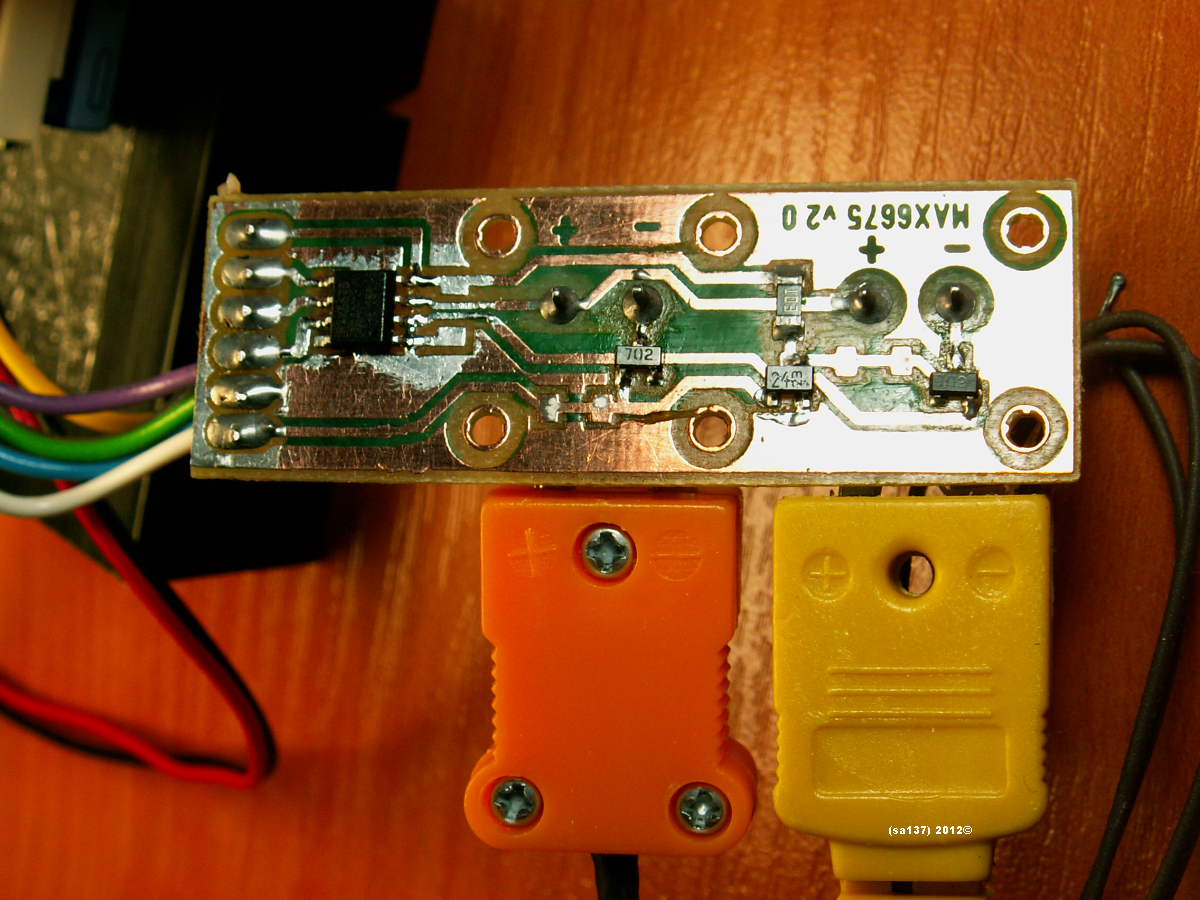

Если я правильно считаю, то вторая цифра 4, а другая не подходит? Взялся 2.4К впаивать, но порылся по разным шрифтам, и что 2, что 7 не подходят! Ну множителю 7 и так понятно, что последним быть жирно.
2.2 Ома. Индуктивности похоже маркируются.
Хрен знает, что там у тебя по схеме.
Короче, возьми два резистро с маркировкой 2K2 и 2R2 - и посмотри, на что больше похоже.
Не знаю, есть ли стандарт на шрифт маркировки. А то у каждого производителя может быть свой шрифт.
https://samelectrik.ru/markirovka-smd-rezistorov.html
Вот сюда вбей и увидишь.
Чувак, ты сюда за советом пришёл, а потом в глаза плюёшь тем, кто тебе что-то подсказал.
Не хорошо так делать.
Оплёвышь, схему с документацией я у китайцев уже разыскал самостоятельно. Резистор 2.2 Ом. Ты пристыживаешь другого за интерес.
https://youtu.be/hntI2sy9wAM
Ужо эпоха прошла. Менял такую на цифровую TDA4665 в ламповый телек. Разницы не заметил. УЛПЦТИ лампово-гибридный какой-то, фотон 714. Брался до олимпиады-80 на деньги из заводской кассы взаимопомощи. Стабилизатор как положено к нему олень какой-то там, 2-й что ли.
На тридэ принтере вряд ли, эти кольца из полиэтилена похоже, что бы гнулись и не ломались.
"сокращенная маркировка транзисторов"
Дата - ГОСТ 25486-82

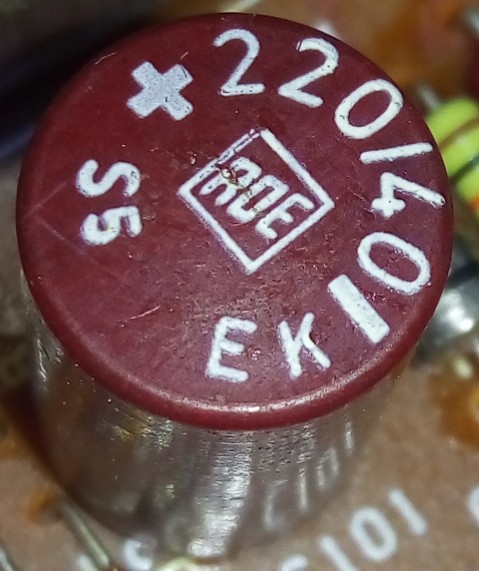

>Roederstein EK Bakelite electrolytic capacitor 220uF 40V
На sci-hub оттуда статьи по DOI ( https://digital-library.theiet.org/content/journals/ree/50/4 ) найти можно
А может вообше какой другой:
Стоит на сушилке сименс.
По резизстру в калькуляторе нет золотого и как определить какая полоска первая ?
https://cxem.net/calc/resistor_color_calc.php
Update вот тут вроде нормальный калькулятор
https://www.chipdip.ru/info/rescalc
Но 47 Ом, 5% как то мало для него нет?
https://ac-dc.power.com/sites/default/files/product_document/data_sheet/tinyswitch-ii_family_datasheet.pdf
>>437091
> Но 47 Ом, 5% как то мало для него нет?
Что значит мало? По твоему, если он большой, то и сопротивление у него должно быть мегаомы или что?
За дата шит спасибо а как разлечить визуально? или надо отпаивать и прозванивать? если он вышел из строя?
>По твоему, если он большой, то и сопротивление у него должно быть мегаомы или что?
просто странно как то у него полоски расположены как будто пропушена одна.
Мощность в ватах какая? на сайте есть до 2х ватт и после.
> а как разлечить визуально?
Если бы ты почитал даташит, то знал бы.
>>437121
Я не телепат, но пусть будет больше 2Вт.
спасибо
но что этоозначает без глютена?

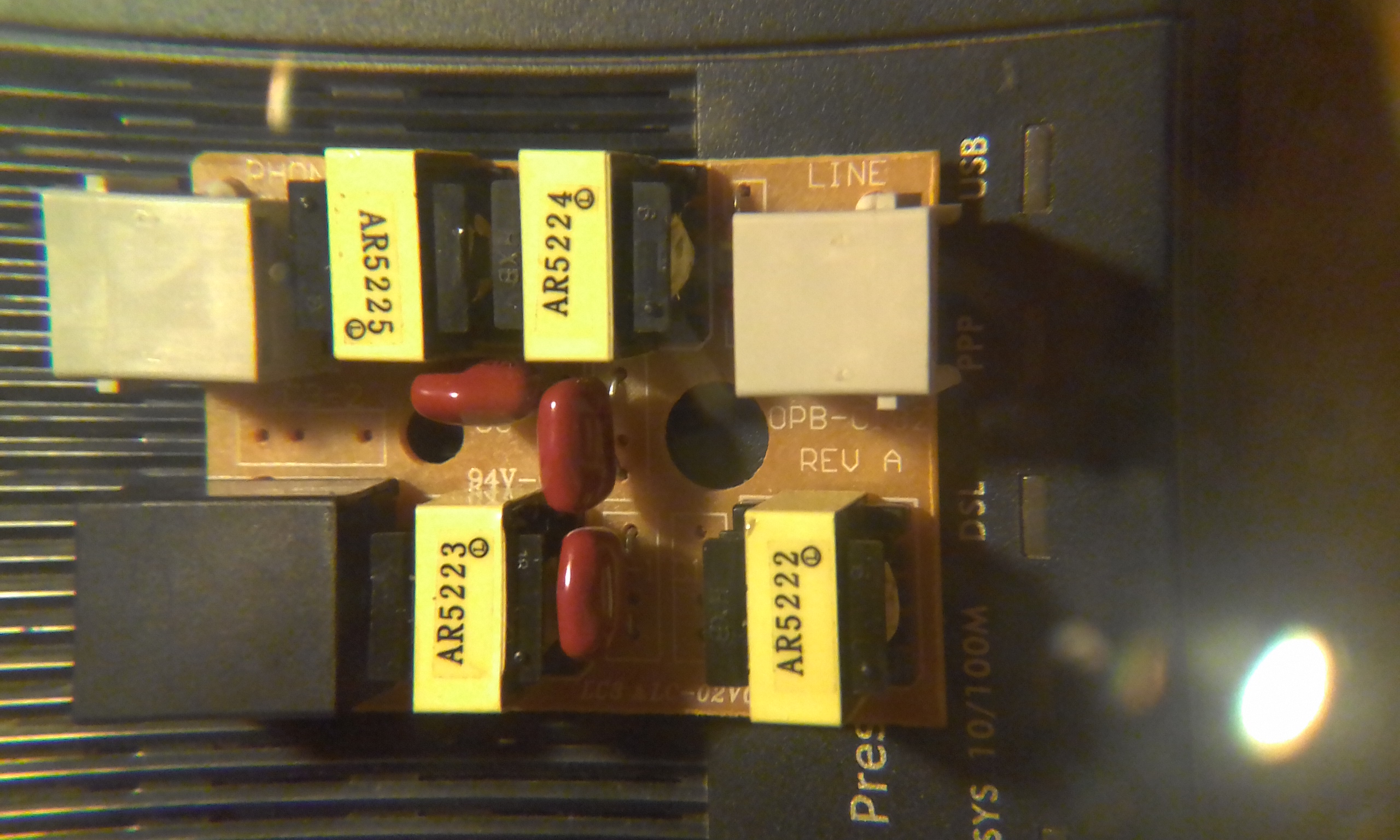

Аноны, чем относительно доступным эту хуйню можно заменить? Судя по описанию - фильтр помех на линию питания.
Анон я вернулся у меня сомнения
Почему на предложеном другие цвета?
>>437086
Иди чип-дипу мозги еби, почему он тебе килоомы вместо омов предлагает.
наверное у них картинка на всех одинаковая килоомный и омный абсолютно одинаковые

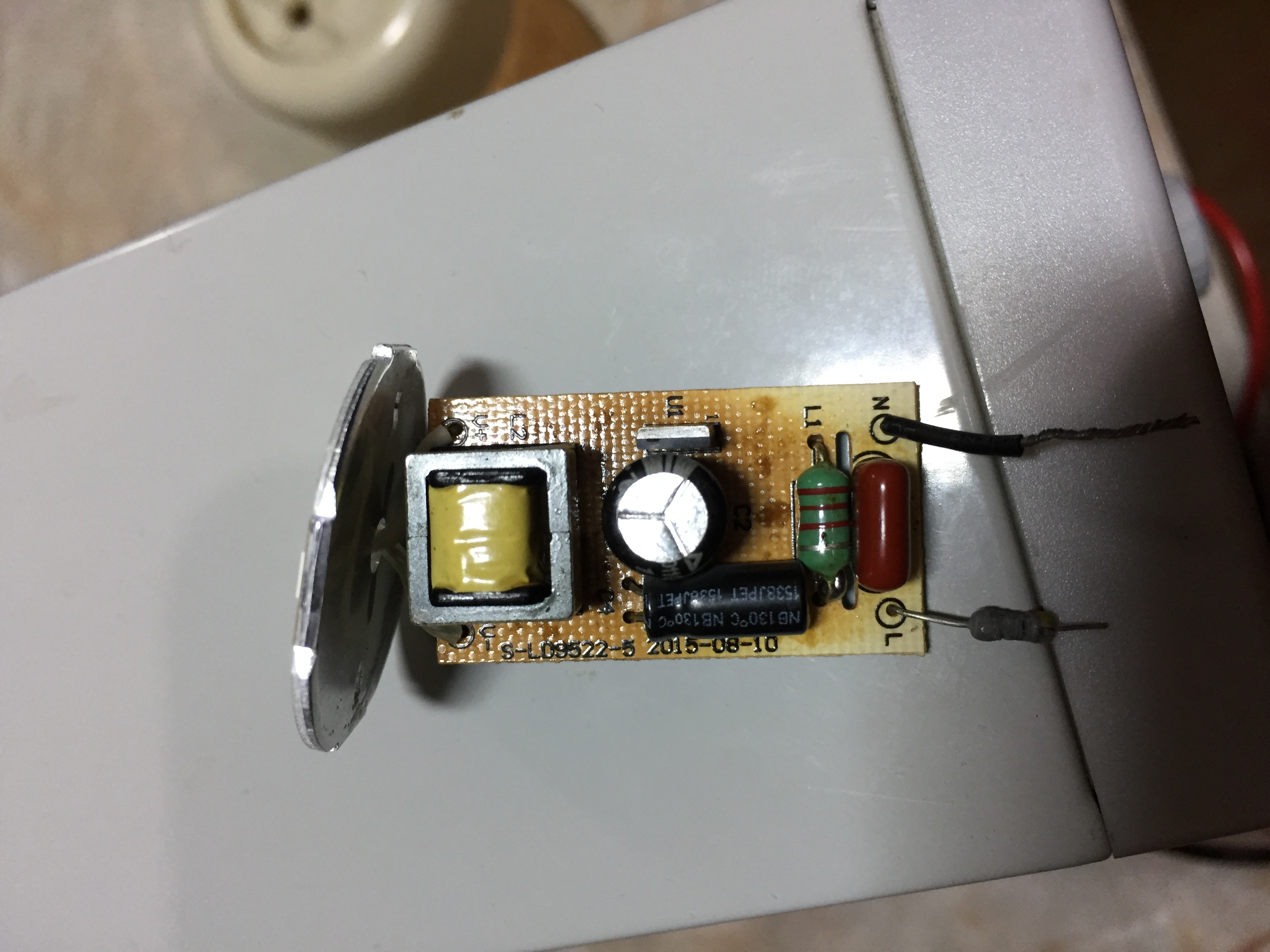

Во-первых, скорее всего это либо ограничительный (пускового тока) либо разяржательный (убрать потенциал с конденсаторов после выключения) резистор. Т.е по факту им можно принебречь (заменить перемычкой в первом случае, и просто удалить во втором).
Во-вторых, это самый говняный драйвер который только может быть. Где ты его вообще нашёл. Даже в самом дешевом говне сейчас нормальные драйвера вместо этой мерцающей и нестабилизированной херни. Просто быброси мо тебе совет. Он того не стоит.
Никаких сомнений в говяности этого драйвера у меня и нет. Если резистор ограничительный, то убирать его я не стану, т.к. он хотя-бы бросок тока в момент включения предотвращает. А разряжать кондеры нахер надо? Если буду искать замену, какой примерно номинал подобрать и обязательно ли проволочный?
>А разряжать кондеры нахер надо?
Чтобы не токнуло когда ты лампу выкрутил и дотронулся до контактов
>какой примерно номинал подобрать
Ограничительные по несколько Ом. Разрядительные по несколько кОм.
>>438635
Спасибо, хлопцы. В моем случае 2 одинаковых резистора какого-то хера последовательно включены. Реально, до них только вход и между ними ничего. 26,2Ом в том китайском подвале были дешевле, чем 112 Ом? Похеру. Заменю неисправного брата на какой-нибудь 6,2
/6,8 и ок?
>>438024
>Почему на предложенном другие цвета?
Да это просто грандиознейшая наёбка.
>>438091
Абсолютно верно, видимо, все резики, которые не сфоткали, заменили эти бедным 27-омным резистором.
P.S. Максимально случайно это заметил: полез за резом на 2 Ома, ошибся, попал к 0.33, вспомнил, что на двачах такое видал. Охуеннейше низкая вероятность такого события.
Elektronika ELQ2+ . Можете рассказать как узнать работает ли он ?
>как узнать работает ли он ?
Вставь в очко, понажимай кнопки, если не вибрирует значит сломан.
Тебе, скотина, трудно фото приложить? Или ты думаешь тут все кинутся гуглить твой говнодевайс?
1Пик. Померить падение на диодах: Шоттки не выше 200, ВЧ бывают до 400, НЧ выпрямительные под 600 могут быть, это из моей практики. Всякие u1, u3 могут подойти и в место шоттки.
Спасибо всем кто помогал я оживил сушилку знаний в радио немного. методом тыка и ютюба починил со второго раза.
Нажыл сканер отпечатка пальца - AFOS1071. Какого хуя нет даташитов про него?
SCD1U25V2KX-GP
Оторвал его на материнке ноута и посеял, погуглил схему и нашел модель, но расшифовать не могу.
сам спросил, сам ответил
D означает точку, значит 0.1 мкф, 25v говорит само за себя
остальное не знаю
первая цифра то ли затерта то ли хз
Нужно несколько шт
Помогите найти изображение посадки реле r516332100 с размерами
В даташите эта хуйня просто чёрным закрыта пик и единственный способ это писать производителю предварительно объясняя нахуя тебе это вообще нужно с пруфами , но может тут не все сдохли у кого нибудь есть
На след странице фотка платы есть, слабо по ней сориентироваться?
А зачем тебе? Это же санкционная херня для оборонки и особо специальных применений. Если ты в РФ, не продадут же. Да и вообще цена в 200-400$ за штуку - такое себе.
>r516332100
Тебе же чорным по монитору написано - DXF or GERBER format fileavailable upon request
Вставь как подложку в автокад, смасштабируй и отрисуй себе. Хуле как не родной?
На JST XA похож https://www.jst-mfg.com/product/detail_e.php?series=272
Логотип Analog Devices, рядом D и ниже 0S.
https://www.analog.com/media/en/technical-documentation/data-sheets/AD5162.pdf
Пиздец ты гнида, мразь ебаная, почему всякая годнота всегда достается тупорылым даунам?
Спасибо анон! Возьми чая для двоих.
Лотереечка для забавы - на ебее ищем "for parts" или "chip recovery" и реально находим забавные артефакты. Один вот выловил с Arria ep1agx35 в формате PCI-Express х4 карты. Правда хер его знает как запускать этот PCI-Express и как грузить конфигурацию менее чем за 100 мс.
бамп нахой
Ебнул полевик
FTP14N50C
IPS YOL1
H26M1H

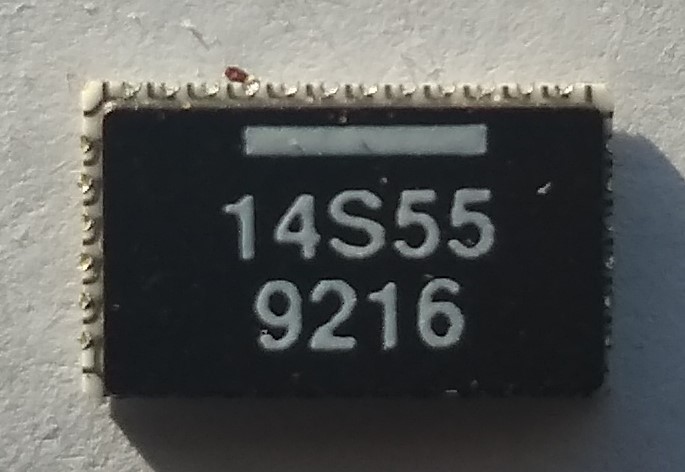

Помогите его опознать, что за зверь, кто производит, какие есть аналоги...
Очень нужно!!!
И большой плиз, кто может расписать что значат все цифры и буквы?
https://www.st.com/en/thyristors-scr-and-ac-switches/t410.html#documentation
https://www.st.com/en/thyristors-scr-and-ac-switches/z01.html#documentation
Размеры и название хуйни на фото, если хуйня на фото меньших размеров, то вместо 6х6 подставь нужные.
14 контактов
Снизу написано 105FNA B14 e3
>Снизу написано
Ваще поебать, что там снизу накорябано. Только надписи свеху ажны!!
В том то и проблема, сверху вообще ничего, схемку снял с ИК пульта для вертолетика
Какие выводы чипа подключены к питанию и общему? Даже через резисторы?
У него 64 щелчка и 7 выводов. Думал выдает двоичный код, но лососнул. Контакты рандомно замыкаются между собой.

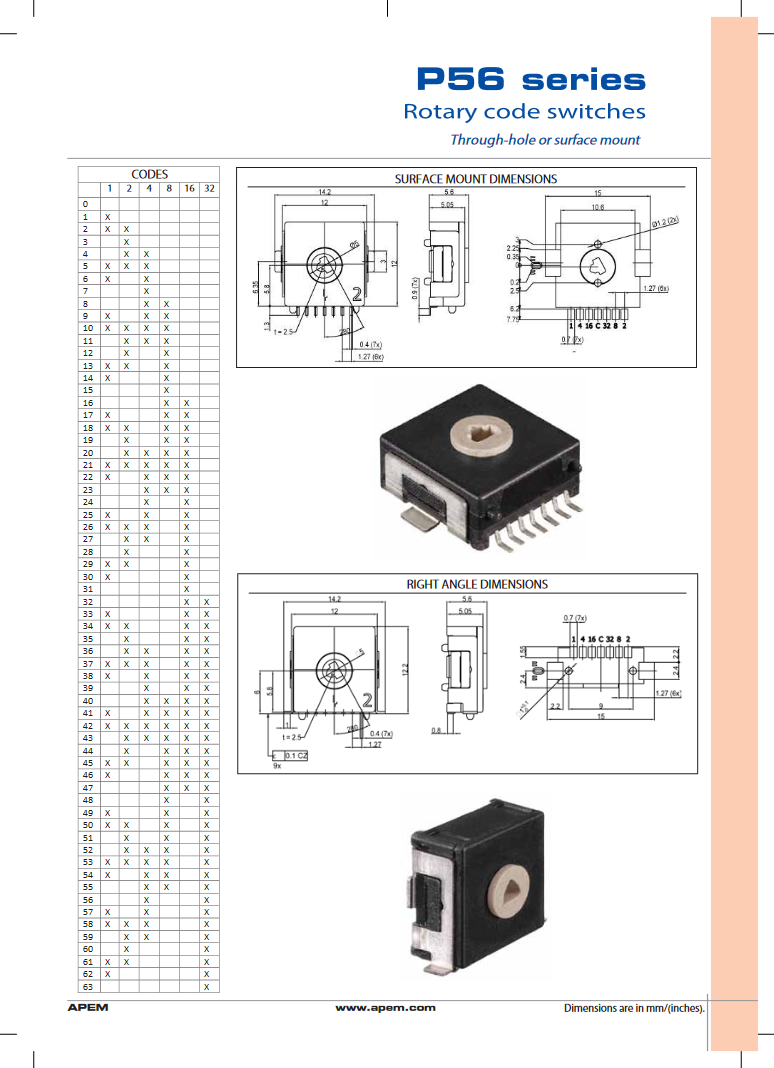

Не факт, что у тебя переключатель от APEM, но можешь свериться с пикрилейт табличкой, может совпадет.
https://eu.mouser.com/datasheet/2/26/APPM_S_A0000225558_1-2538025.pdf
Аноныч, ОНО!!! Спасибо, а то я своими слепыми, кротовьими глазами, заебся тыкать толстенные щупы в выводы и записывать чего с чем замыкается.
обычный предохранитель на 15А
https://www.promelec.ru/product/89569/
https://vodnik.ru/avtomaticheskiy-predohranitel-15-a-00117759.html
https://www.chipdip.ru/product0/8001452256
Какой-то из ШР
http://www.tehcomplect.spb.ru/connctr6.html

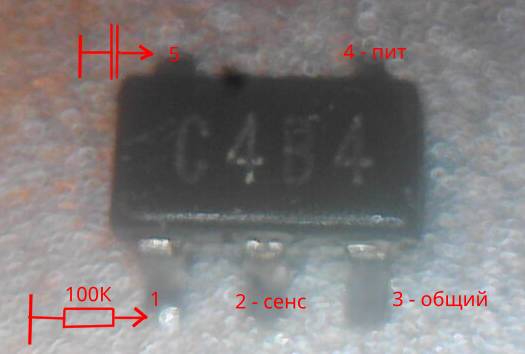

Опознайте 5-ногую SOT из брелка автосигнализации leopard.
Возможно супервайзер питания 3V.
По шакальным фотографиям брелков разглядел другой детектор напряжения.
На 3 пикче голубой элемент текст - 5% 70 7D??? ДО,1 40
На 4 пикче серый элемент - ОМ 200 В6 00
Сама схема имеет много резисторов (От 5.6 Ом до 2.2 МОм), 5 керамических конденсаторов и транзистор 2Т606А.
Спасибо
>3 пикче
Дроссель на 0.1 чего-то (мГн или мкГн).
>4 пикче
Дроссель на 200 чего-то (мкГн или нГн).
Тип дросселей - ДПМ или что-то подомное.
Лучше у дедов на rt20 или ещё где-нибудь спроси.
>Это должна быть антенна для SDR приемника
Это усилитель, предположу что для КВ-утех (судя по монтажу).
>Дроссель на 0.1 чего-то (мГн или мкГн).
0,1 это совершено точно ток. А мкГн тут 40 вероятно. Это такие обозначения у дросселей серий Д, ДМ и прочих.
>Дроссель на 200 чего-то (мкГн или нГн).
мкГн. Там чисто визуально по виткам можно оценить.
>и транзистор 2Т606А
Ты упустил еще мелкий смд транзистор.
А вот и схему еще нашёл.
https://www.ra0sms.ru/p/the-active-antenna-mini-whip-10-khz-30.html
Может и не оно, но выглядит похоже.
Спасибо большое! Это она и есть. Посмотрел по всем значениям, всё подходит. Соберу с нуля наверное, эта уже похоже не рабочая, висела на балконе без корпуса (точнее не с водонепроницаемым корпусом).
За мелкий транзистор я видел, решил просто не спрашивать потому что не мог адекватно сфоткать его. На схеме транзисторы вроде отличаються немного, мб это просто аналоги.
Еще раз спасибо анон!
SOT23-5 коды DAU, .A0MMJ , LFEB, .A0KGF
Какой-то ШИМ с кодом IAEDJ
КМ - КМОП серия микросхем. Были хороши низким энергопотреблением.
К1ЛБ - так раньше называлась 155 логика.
>DAU
Гугл "DAU LDO" второй ссылкой дает https://www.ti.com/lit/ds/symlink/tlv700.pdf
Вроде подходит. Остальное пока лень искать.
>>504065
Анон, 6 лет прошло! И не КМОП это означает, а корпус склеенный. Единственная разница это расширенный температурный диапазон по сравнению с пластиком.
>LFEB
LP2992IM5X-3.3 точно так же гуглом со словом LDO.
>IAEDJ
MP2122GJ гуглом + слово step.
>>504067
Спасибо!
Поделись тайной - как так ищешь? Сам пробовал с "smd marking", "marking code", "smd code" + примерный тип корпуса "8 pin", "sot23-5", "sot".
> SOT23-5 коды .A0MMJ , .A0KGF
Маркировка X намекает что это генераторы. Осциллограф подтверждает и говорит что .A0MMJ генератор на 50 МГц, а .A0KGF на 25 МГц.
Что за моделька генератора? SiT2002B по частоте не подходит
Штоэта?
STMное

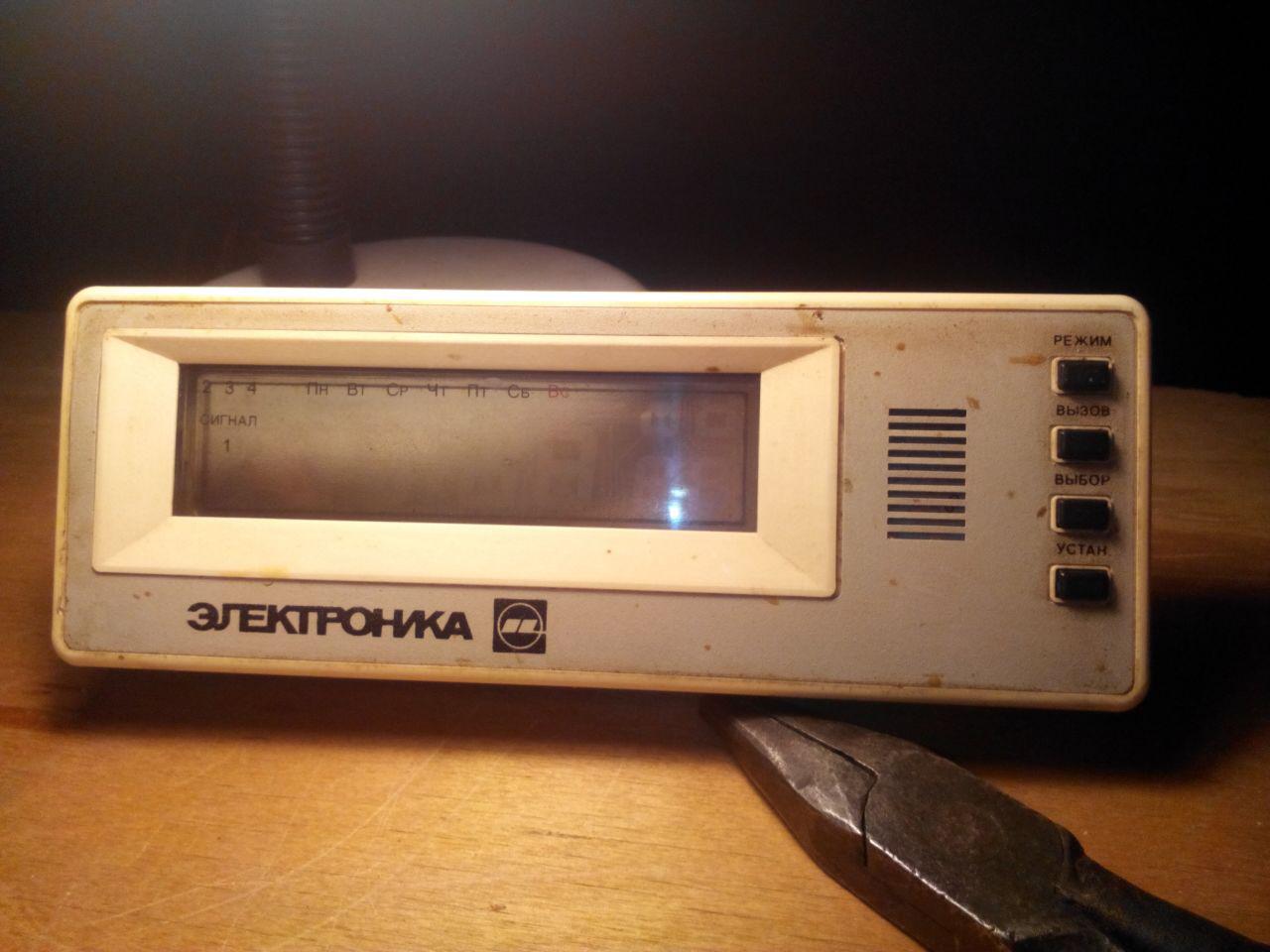

Что это может быть?

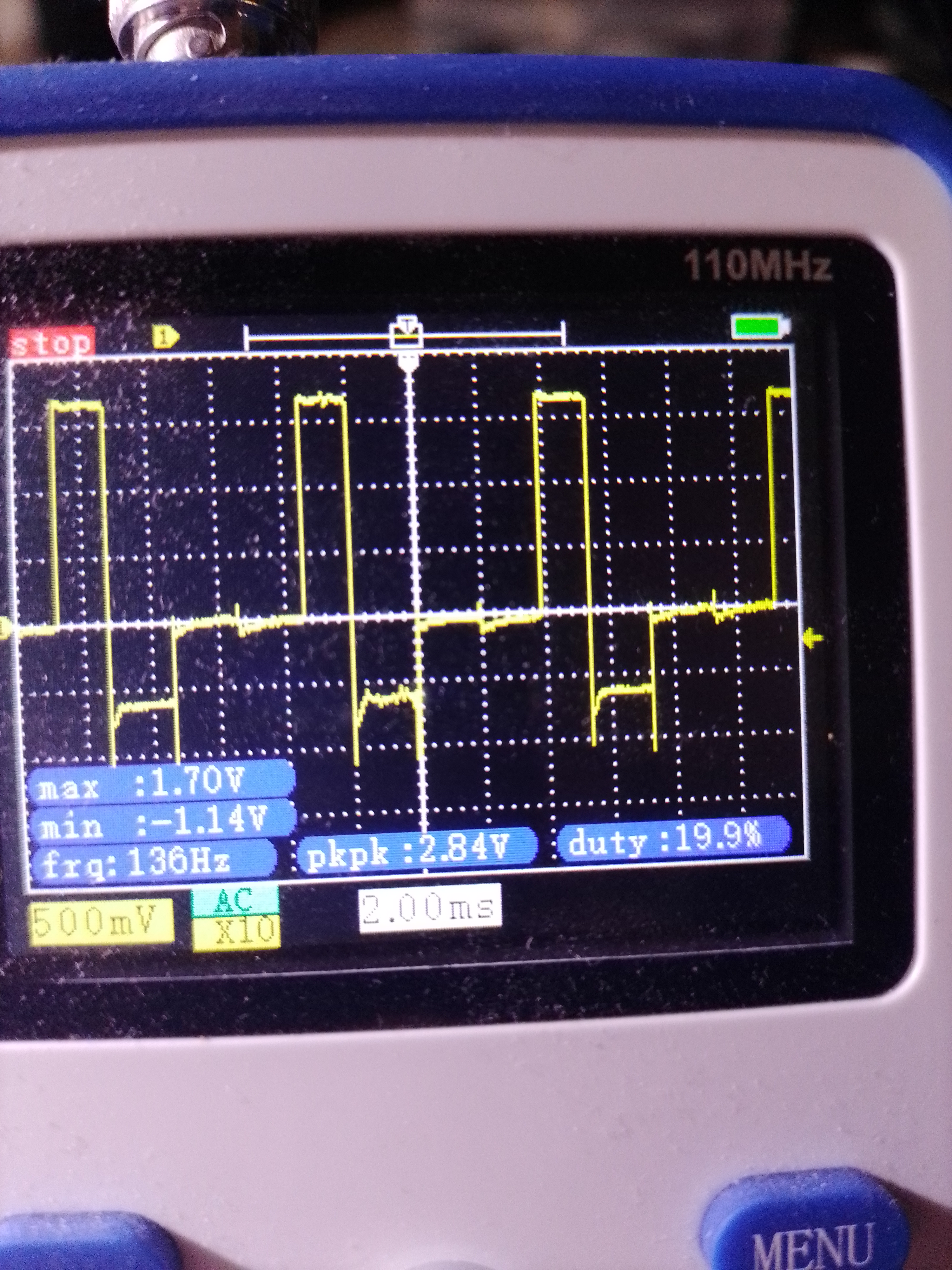

Между крайними контактами шлейфа при подаче напряжения на часики
> Не могу понять, как он работает.
Прикалываешься штоле? Находишь общий катод/анод и такая противоположным полюсом в контакты, находишь за какой сегмент он отвечает.
На последнем пике видно, что крайние четыре вывода подключены к транзисторам. Скорее всего это и есть катод/анод. Остальные восемь отвечают за сегменты/точки.
Всë так, 4 общих плюса на 4 разряда. Осталось понять, как управлять ими
https://anonfiles.com/h1ydr7P2ye/chip_tomsk_ru_7z
Всё равно проебёте.
> *.7z
Ты в курсе, что это сжато https://ru.wikipedia.org/wiki/7-Zip в архив https://ru.wikipedia.org/wiki/7z ?
Вместо распакованных 39 занимает 3.6 мегабайт. https://www.7-zip.org/
Глядите, он до сих пор не научился блокировки роскомпозора обходить.

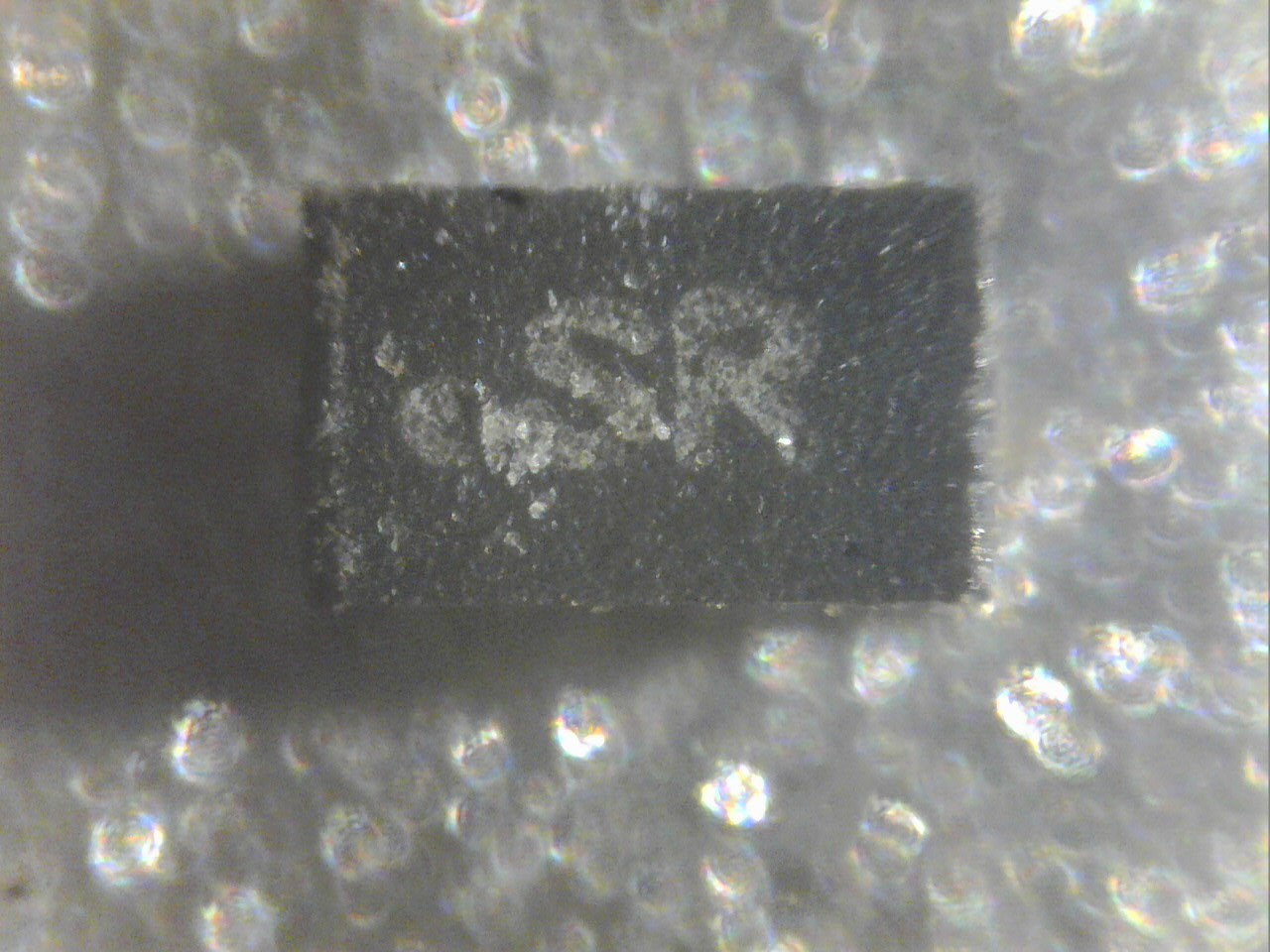

Маркировка на пике.
>>514901
Может кому понадобится: по маркировке это ESD5Z6.
https://pdf1.alldatasheet.com/datasheet-pdf/view/1166247/SEMTECH_ELEC/ESD5Z6V0.html
>Штангелем померяй
а где можно весь календарь ОДК посмотреть?
там наверняка и другие забавные слова есть
Посмотри куда какая нога шла, погугли чипы, куда оно всё уходило и по схеме поймёшь что там стояло.
Распознаватели, распознайте мне разъем, позязя?! 40 pin, 0.64мм шаг (+-)

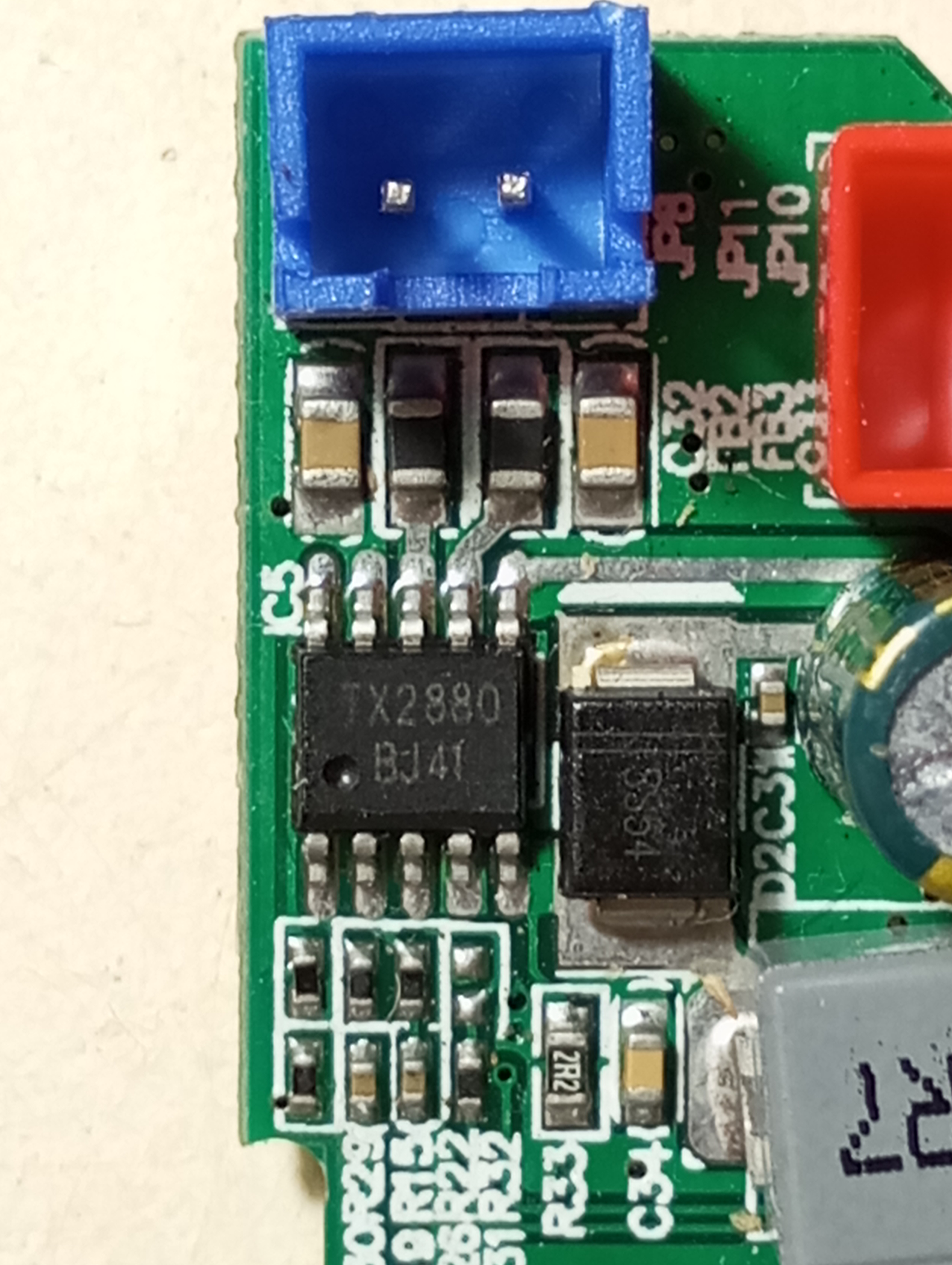

Поможите опознать микруху!!
Найди, если не помер, тред дозиметров, попробуй там спросить.
Мне так кажется, что это ОУ JFET для согласования фотодиода с АЦП.
Но это я преполагаю по тому, что мне так кажется по диоду, который детектит вылет фотонов с кристалла сцинтиллятора.

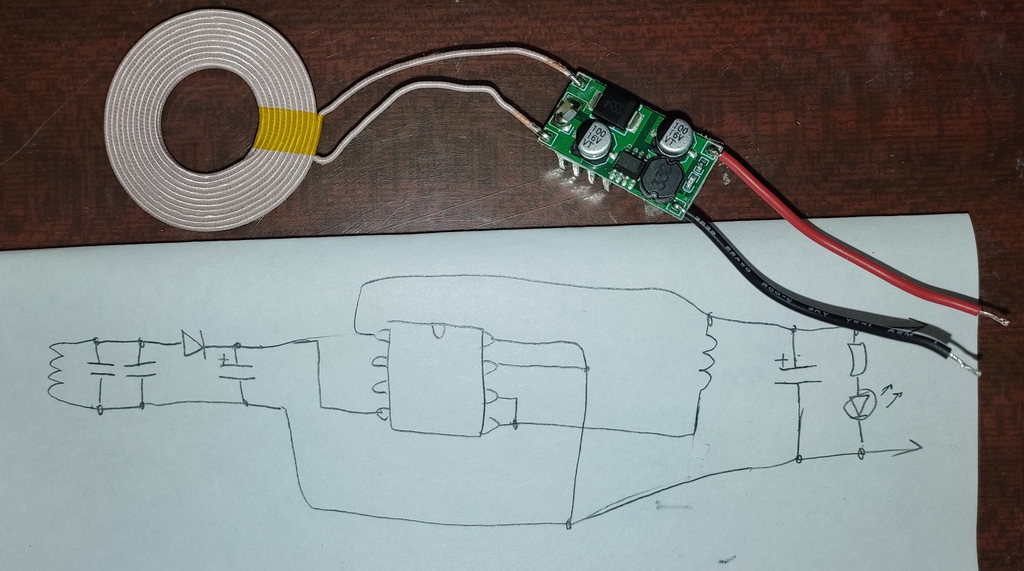

После катушки 15в так что это понижайка
И я ошибся. Вот какая там микра. xkt 3166. Не могу найти даташит на неё. А хотелось бы.
Синий к динамику идет, думаешь усилитель? Усилитель тут другой ещё есть 4558D.
> усилитель
Фиг его знает. Мне так кажется, что там через дроссели с этой микросхемы выводы 7 и 8 на разъём идут.
Может быть если колонка не секретная, то сразу бы её модель написал.
Мощный диод, электролит и дроссель рядом намекают на цепи питания.
В корпусах soic-10 не так чтобы тысячи микросхем.
Ничего секретного. Дешевая BBK BTA603 или 602. Вот полная платка. Ладно, на ней всё равно дохлый контроллер заряда заменить надо и всё, а это просто интересно было.
Это усилитель, инфа 146%, встречал такие, даже даташиты находил и лоты на Али, только сейчас не вспомню, какая именно это микруха.
>>526529
Похуяйка.

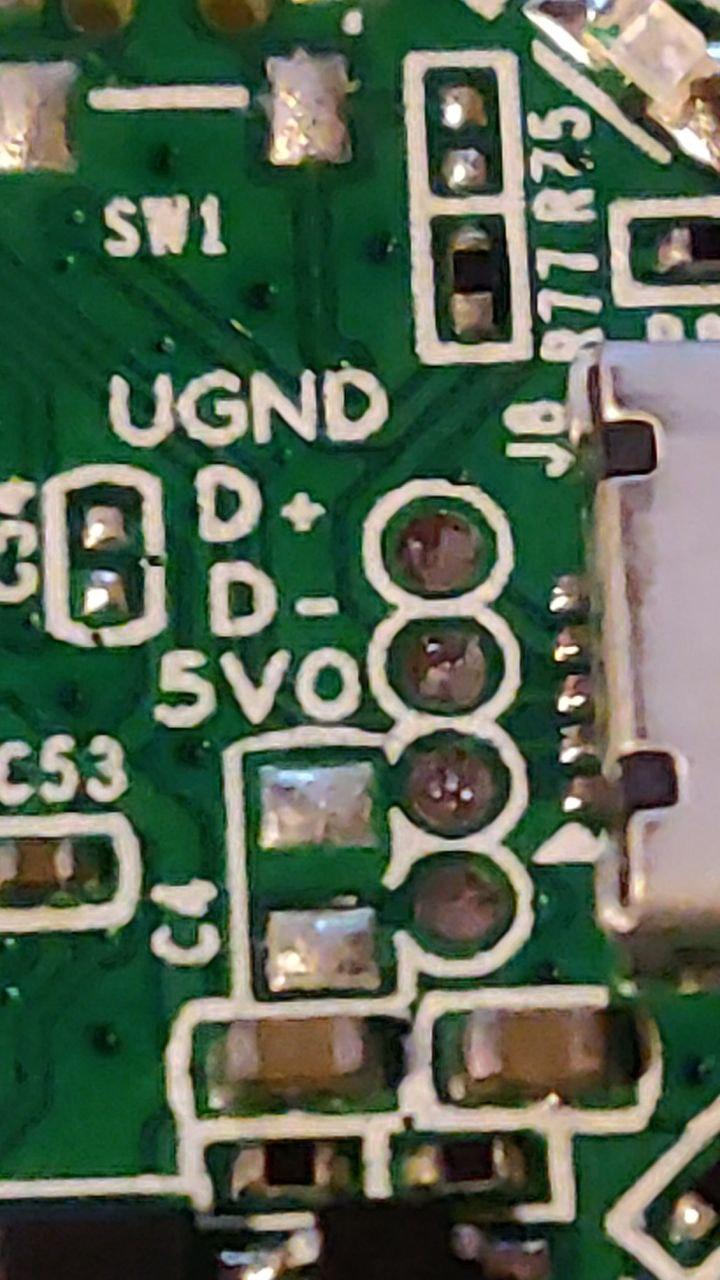

Расковырял тут китайский миракаст-донгл. Сперва подумал, что эти четыре точки - это юарт (эта говнина имеет полноценный процессор и запускает линукс), а D+ и D-, соответственно, Tx и Rx. Пощупал мультиметром - а они обе -0.1V, или 0.1V, если красный щуп на землю воткнуть, а чёрным щупать. Никогда такого не видел, что это за магическая хуйня? Зачем она?
Спасибо.
Я правильно понимаю, что ничего общего с юарт оно не имеет и в шелл я через него не залезу? Ничего путного не нашёл, только вот эту статью https://brs.im/weird-usb-type-c/, но там для тайпси.
Я ебу? Может, оно там как-то скомбинировано воедино через хитро закрученную жопу. Я не больно в этом понимаю, как ты мог догадаться.
Что я знаю наверняка - так это то, что в загрузчик телефона таким образом залезть можно: https://www.youtube.com/watch?v=h95Gs5syQIE
Возможно, здесь так же сработает, а возможно нет, хуй его знает.
>>533768
А что ж со звуком-то тогда?
Я его уже перепаял, на обычный электролит с выводами. Как соберу - отпишусь.
Ну и вот твой "дутыш", в цепи питания оперативы.
В диспетчере устройств кодек виден? В трее громкость регулируется? Чё в панели управления?
Фикс — не он, но но одних и тех же дорожках с PC254.
На плате подписано, что это должен быть резистор номиналом 2,2 Ом 1 Вт, но по известным мне калькуляторам это нифига не бьётся...
Какой номинал у резистора?
Это резистор-предохранитель. Можно заменить на любой проволочный резистор 2-10 Ом, 1-2 Вт. Но он снова сгорит, т.к. твоей зарядке пизда.
>Но он снова сгорит, т.к. твоей зарядке пизда.
Спасибо за объяснение, но меня интересует именно НОМИНАЛ - я такой странной маркировки раньше не видел и проверить не могу, т.к. он в обрыве. И зарядке не пизда - короткого нет, просто конденсаторы протекли и вызвали замыкание.
25 вольт, буковка Е в конце на это намекает
На будущее: e – 2,5B; G – 4B; J – 6,3B; A – 10B; C – 16B; D – 20B; E – 25B; V – 35B; H – 50B
Это чей логотип?
так пробовал искать
https://www.lcsc.com/products/MOSFETs_381.html?keyword=8802
?
Fullhan semiconductor дирка дисовий, ванюсий. Не гуглится
Надеюсь найдётся умный Антон.
1) поискать другую фотку, где видно маркировку
2) восстановить кусок схемы, где он стоит, и попытаться понять оттуда
выбирай. Ну или воткни дефолтный 1n4007 и посмотри чо будет.
Прошу помощи в распознавании выделенного элемента L20 и параметром
Плата от внешней коробки 3,5 hdd wd my box
Питается вроде от 12 вольт
Достался со сгоревшим выделенным элементом. Естественно на питание не реагирует.
Прдозреваю прошлый хозяин воткнул блок питания с большим напряжением , и вся эта история погорела
Спасибо
Upd
Определил что это индуктивность. Вроде фильтр питания
Кинул перемычку вместо - все заработало
Какой дроссель стоит поставить взамен сгоревшего?
Или отставить перемычку и не париться?
>Помогите опознать
VCO и найти даташит
Что за устройство? Какой диапазон VCO? Кто производиль? Японцы, европа или США?
Что за ПЛЛ рядом? Есть ли прескалер? Что за прескалер?
Что за устройство не скажу т.к. не уверен что на этом форуме разрешено обсуждение глушилок gps+glonass
VCO гигагерца на полтора, качается в диапазоне 1.550-1.585
Производитель Китай с вероятностью 95%
ПЛЛ и прескалера естественно нет
У нас тут рядом тред радиопиратов и слив данных с госкорпы. Но так делать конечно не надо
Ericsson ROP1011531/1R1A.
Корпус BGA675 (нет шарика А1) 27х27мм с шагом шаров 1мм, JTAG: TDO AD10, TDI AF4, TCK AC7, TRST AD6, TMS AC6, idcode 0x14475049.
Переключатель первичных обмоток трансформатора на разное напряжение. 220 127 и т.д
Это микросхема LM386N. Она представляет собой аудио усилитель мощности, предназначенный для использования в маломощных аудиоустройствах.
огнелис, первая строчка

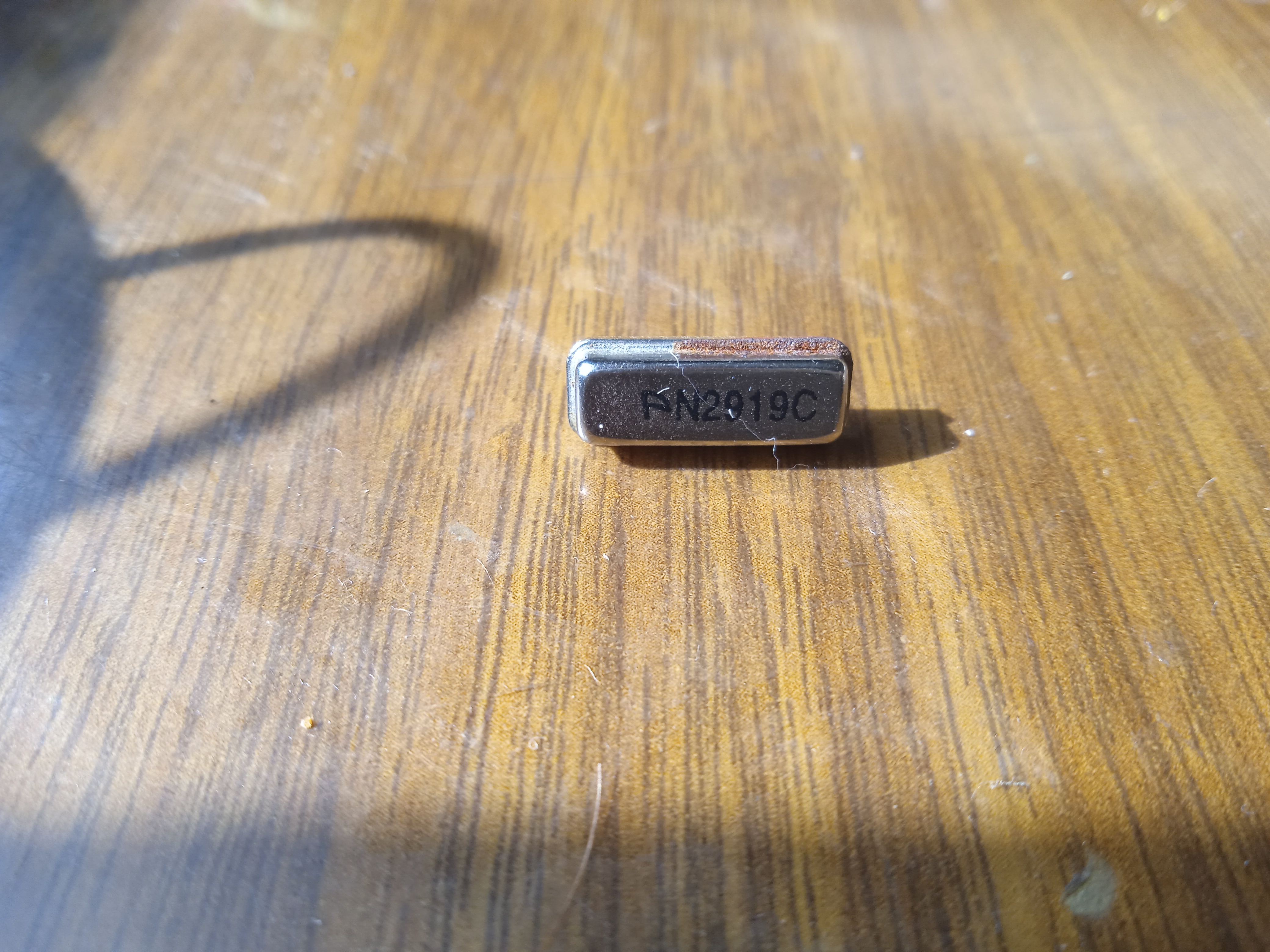

SAW/ПАВ фильтр

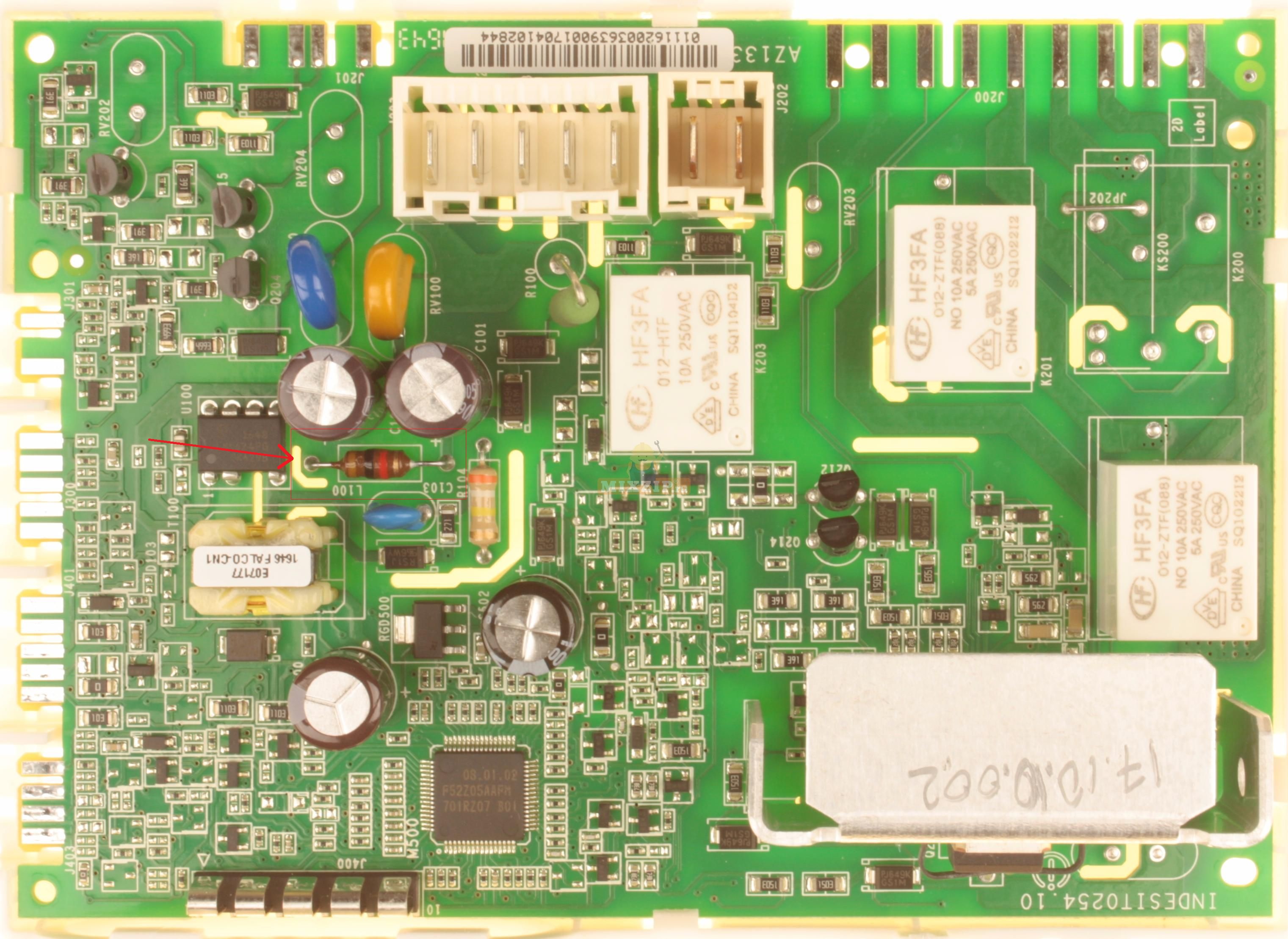

Это резистор или дроссель?
Если у важно название платы - Силовой модуль Ariston, Indesit 21501363600
Также иногда указывают "C00375883"
Что это, я паяльник в руках держал 3 раза в жизни?
Если бы это был резистор, было бы написано RXXX ?
>>562735
Да найти калькулятор не было проблемой. Пикрелейтед 1 я купил резистор. Немного не то ведь? Когда я усомнился - решил поискать инфу и нашел пик 2.
Отбой, вроде нашел что это.
Везде в интернете пишут, что это супрессор двусторонний.
Выпаял соседний такой же элемент: в прямом включении при диодной прозвонке показывает падение что-то около 605 мВ, в обратном - бесконечность.
Также ведут себя стабилитроны.

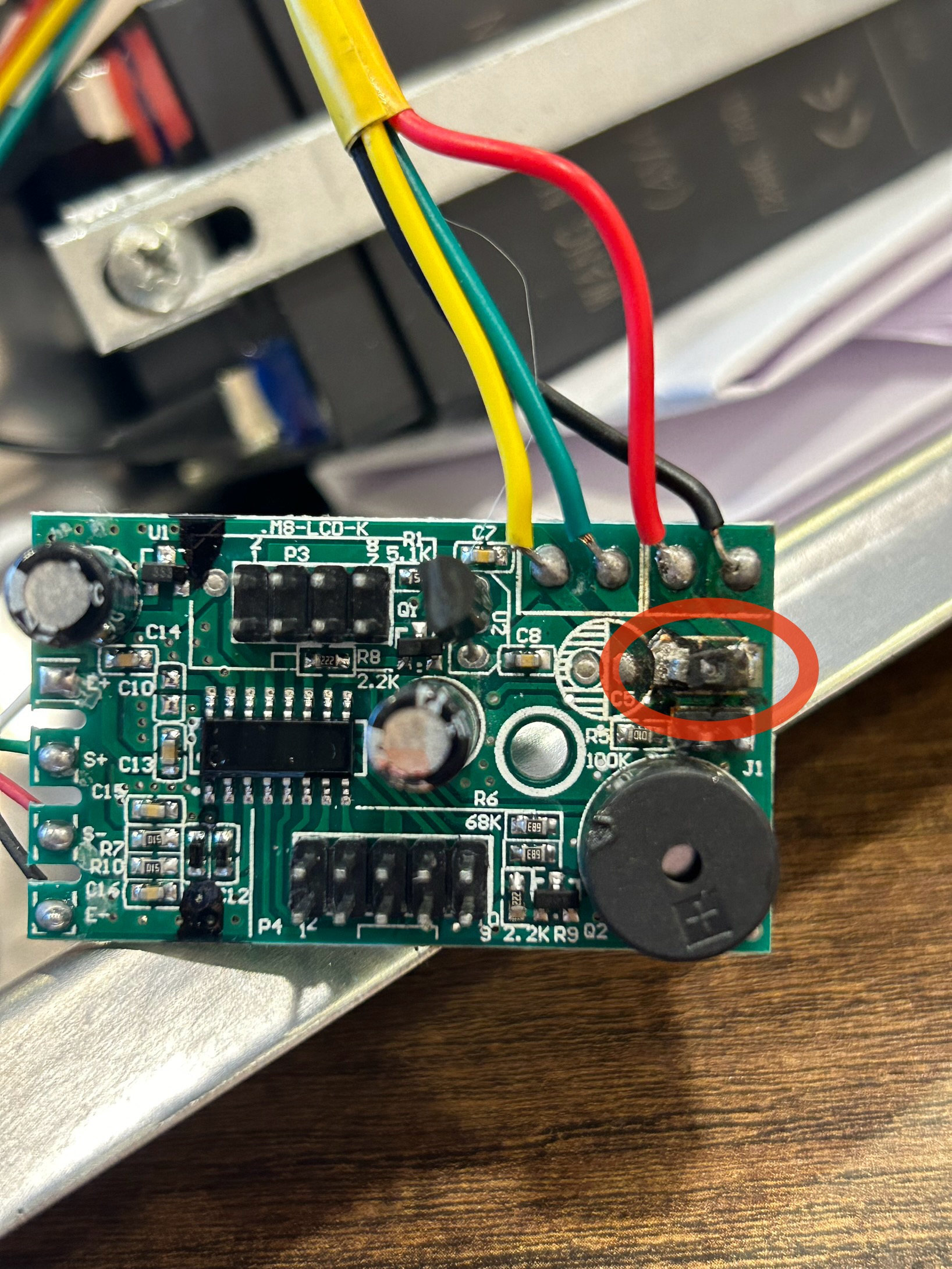

Что это за деталь?
П.С.: был включен между стоком и истоком N-канального полевика.
https://www.youtube.com/watch?v=-tSbgdeh6Jk
> На моей плате этот резистор сгорел и почернел
Значит дело не в нём
Срисуй схему станет понятно
>Срисуй схему станет понятно
Да я чайник. Могу только выпаять старый и впаять новый. Забыл добавить - перестала работать только левая колонка (та, что без регулировки звука), фон из неё идёт, а звука нет.
>Значит дело не в нём
Блок питания не родной - импульсный на 12в 2А. Родной был трансформаторный на 10в 1,2А. Импульсный специально взял помощнее, т.к. дешёвый китайский вряд ли под нагрузкой будет выдавать заявленное. Колонкам, без малого, 20 лет. Там уже кондёры походу высохли (вздувшихся нет). Перепаивать их конечно же не буду, тут уже проще новые колонки купить.

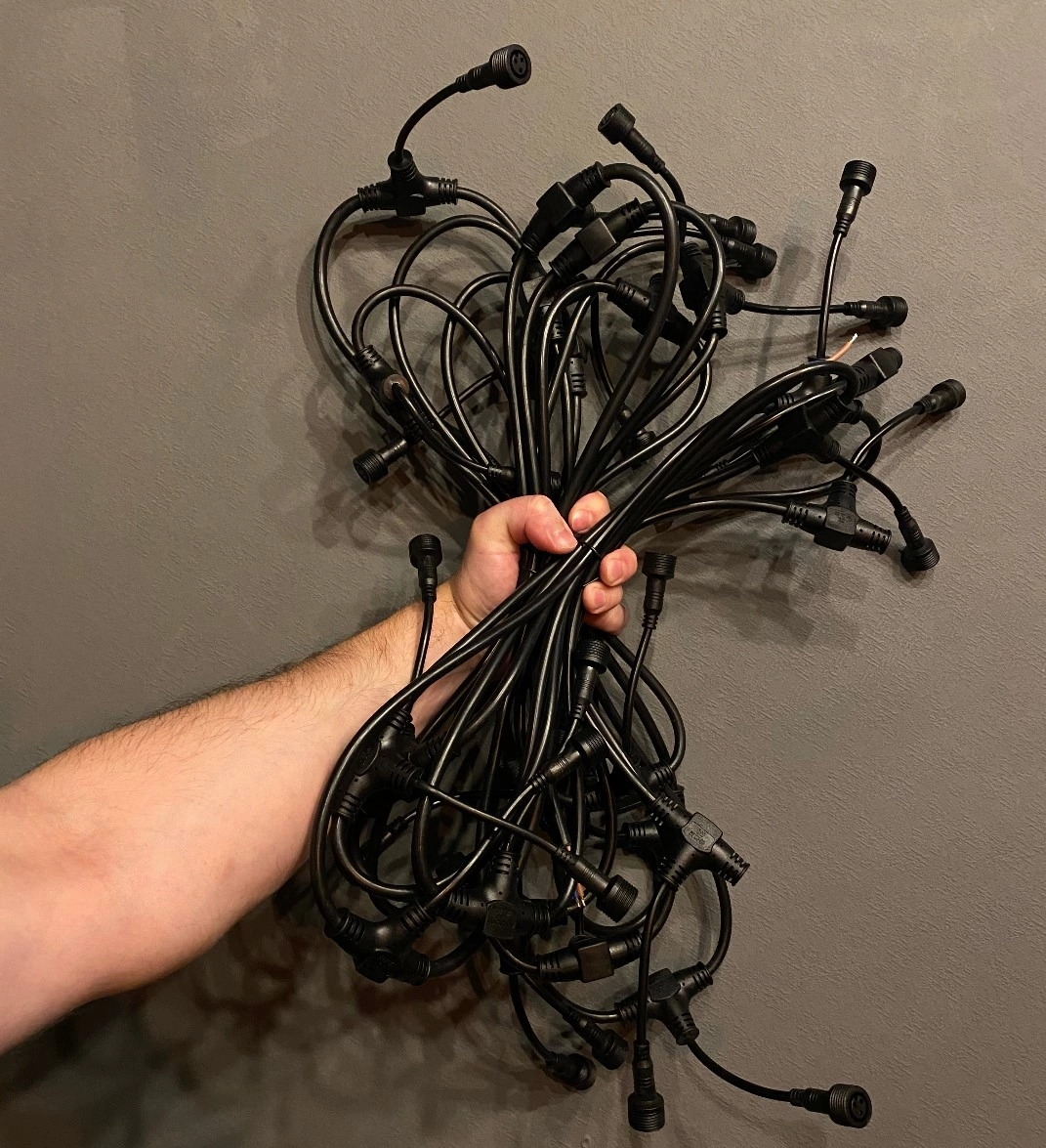

https://www.alibaba.com/product-detail/3-Pin-Electric-Bike-Waterproof-Connector_1600377052499.html?spm=a2700.7724857.0.0.7f0a2cebQ19C00
С тех пор её жизнь сильно помотала
https://www.youtube.com/watch?v=MSDNt33L8wM
